Revit中如何添加一个新的管道直径

　　有些时候项目当中会遇到一些管径比较小的管道，但是在直径中又没有适合的，怎么办?很简单，跟紧以下几个步理就可以了。

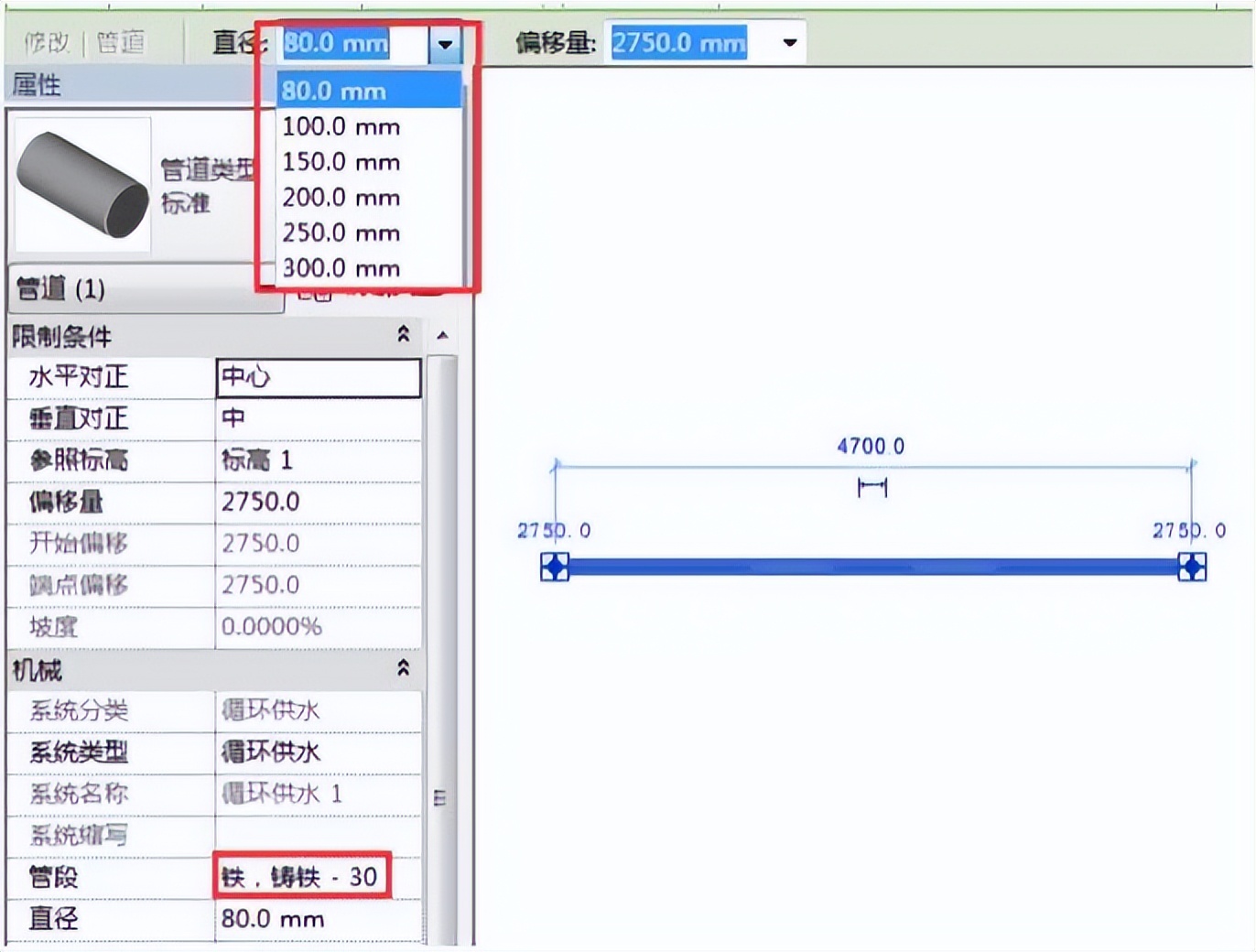

　　首先，我们拿一个管段为“铁，铸铁30”的为例子，如图1所示，系统中这管段是没直径20的，接下来我们要新建一个直径为20的管。

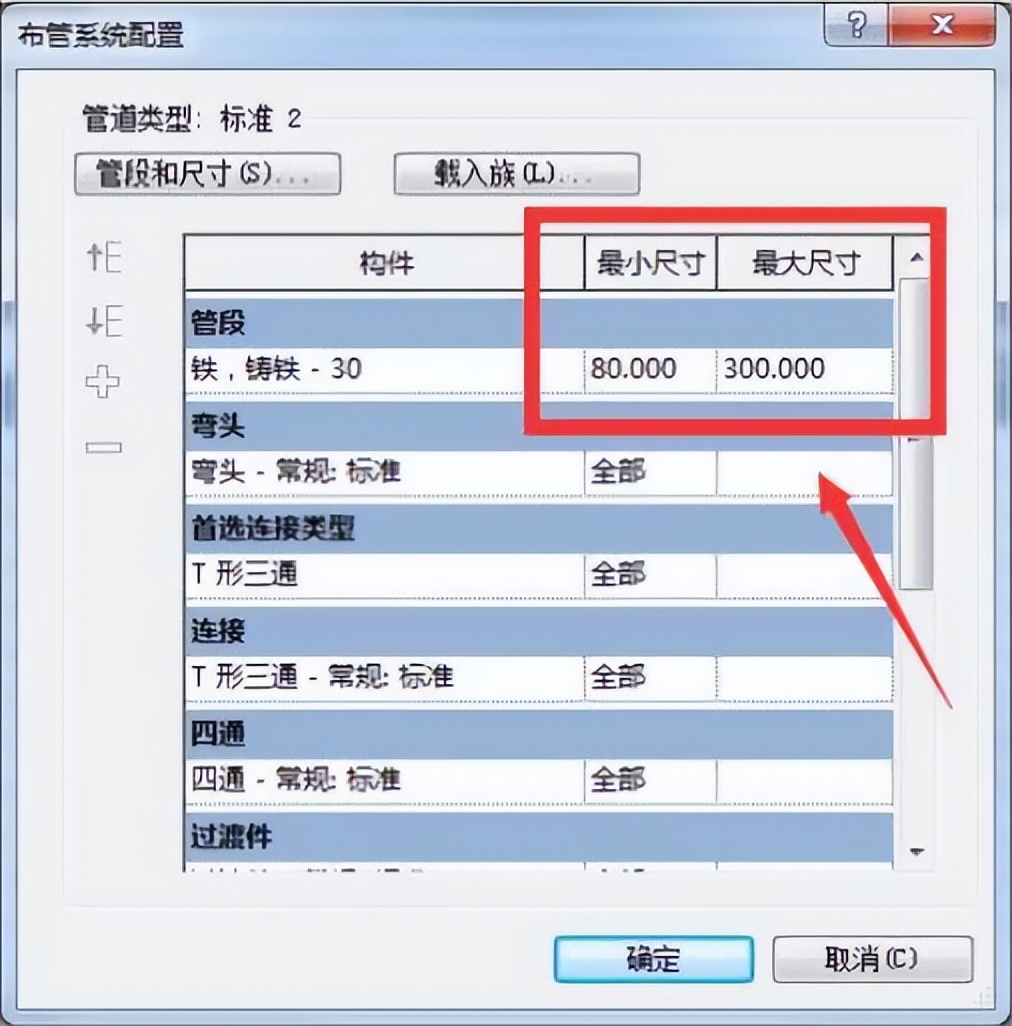

　　点开类型属性对话框，我们看到“布管系统配置”，单击“编辑”，此时我们看到“最小尺寸”和“最大尺寸”，分别为0与300如图2所示。



　　我们点开“管道和尺寸”找到对应的管材，添加新的管径。我们以“铁-铸铁-30”为例子，选到它，如图3所示，

　　单击“新建尺寸”，我们新建一个公称直径为20mm,输入相应的内径和外径，点击确定完成，如图4所示。

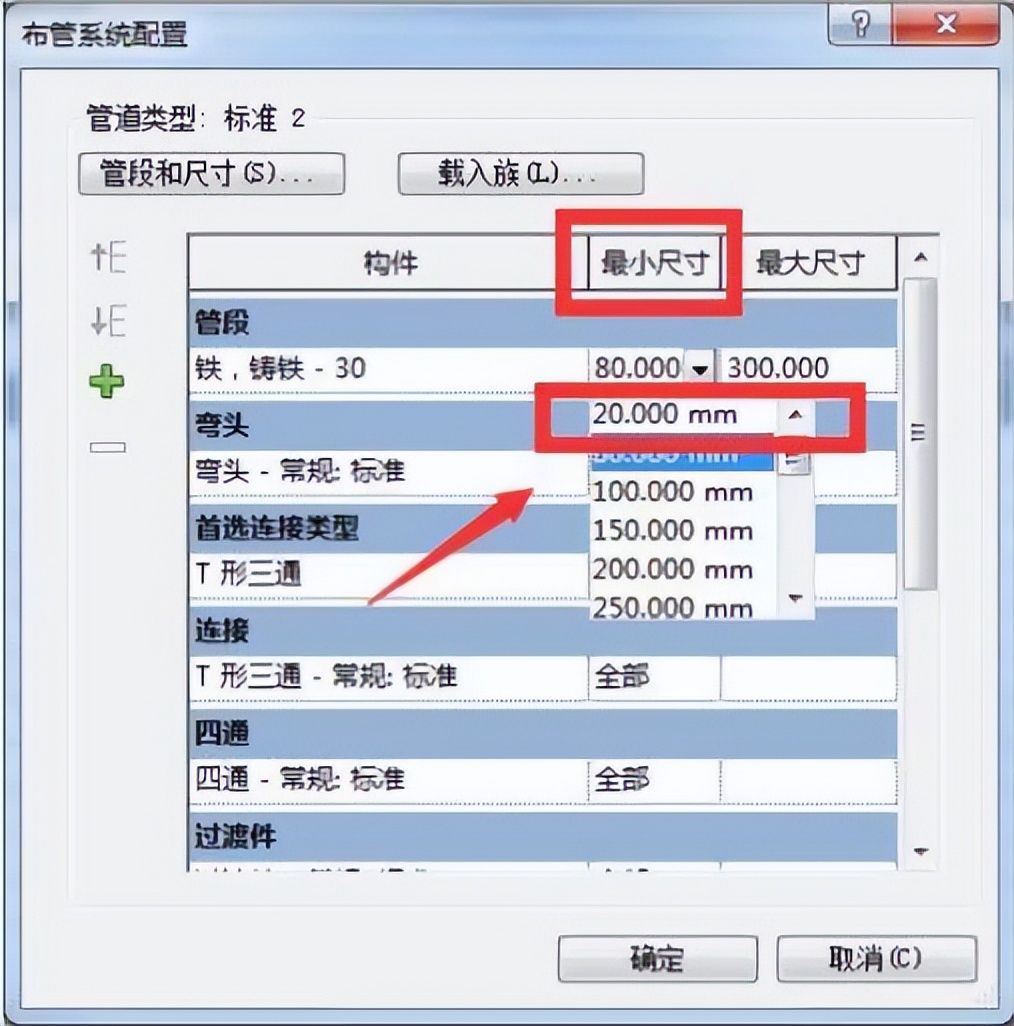

　　返回到刚才的“布管系统配置“，我们在最小尺寸下拉列表中找到刚才新建的20mm,点击确定完成，如图5所示。



　　在项目当中，我们点选管子，这时，你会看到直径下拉菜单有我们刚才新建的直径20mm,如图6所示，这时就完成了新建的操作了。
