Revit管理链接模型视图样式和链接CAD

　　一、Revit中如何管理链接模型的视图样式

　　Revit软件协同，无非就两种方式：1、工作集;2、链接文件。其中“工作集”属于软件内部的工作协调方式，不是我们本期问题汇总要说明的问题，这里我们着重说一下第二种关于“链接文件”方式协同工作。

　　相对于“工作集”协同工作的方式，“链接”其他专业模型文件的好处是:

　　1、不需要多次的权限放置与接收请求;

　　2、不需要对于临时权限的修改做很多设置;

　　3、如果对于"工作集"相对位置地址更改了，那么可能会导致重做地址也失效，那么就深陷反复调整归整权限的问题中无法自拔了;“链接”方式，我们一般尝试在设计院阶段BIM应用，因为设计院的作业流程与专业细分程度要比一般的咨询类或者施工企业要明确的多，基本上各自专业都会有自己的样板文件，如果在把方案阶段、初扩阶段都参与进来，那么涉及的专业细分会更多，鉴于体量问题，分专业样板做链接出图还是非常有好处的。

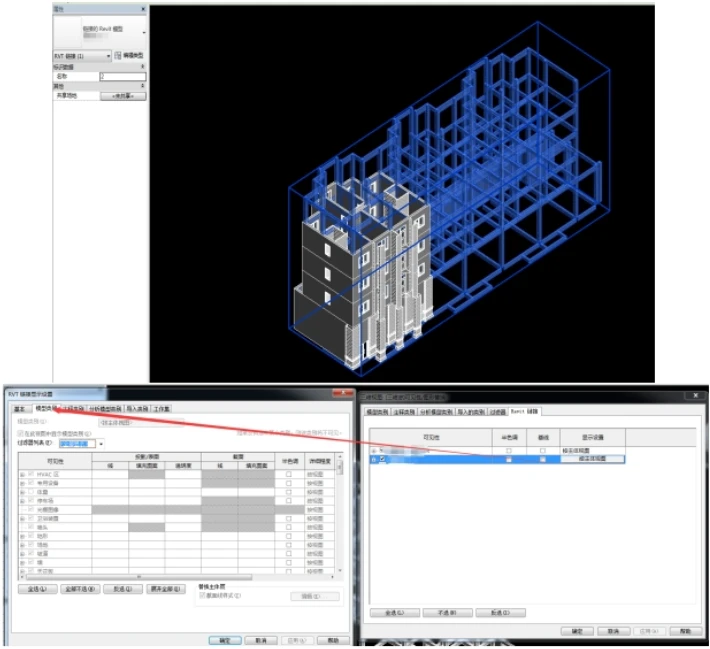

　　既然我们确定了使用“链接”方式做为多专业协同的方法，那么随之而来就会有一个关于如何管控链接模型文件的显示式样问题，如图1所示：



　　我们会发现链接的结构模型无法控制，“可见性(快捷键：VV)”根本不好用，都是灰色不可调整的状态，并且链接模型文件无论在原模型中怎么设置最终成果样式，只要连接合模，这种原先的调整方式就会自动恢复默认状态。

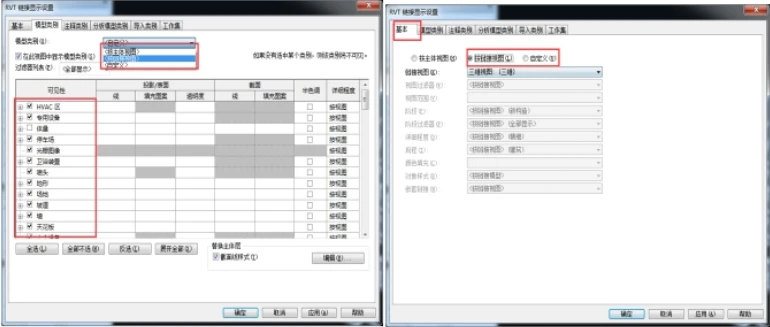

　　这对于我们设计院方向，需要出图大量调整线型、颜色等等设置的工作人员会是一个极大困扰;或者需要单独控制某一部分的构件的显示，我们就做如图2所示修改调整：



　　把显示设置调整成“自定义”(完全单独在本次项目中调整)或“按链接视图”(按照原有链接文件调整好的方式)，这样就解决了管控链接模型文件的显示样式问题。

　　二、Revit中如何链接CAD?

　　使用建模助手【机电模块】 → 链接CAD

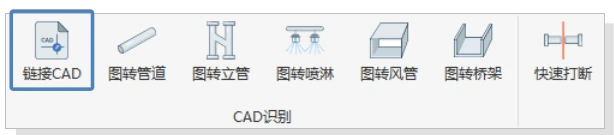

　　1.点击【链接CAD】功能。

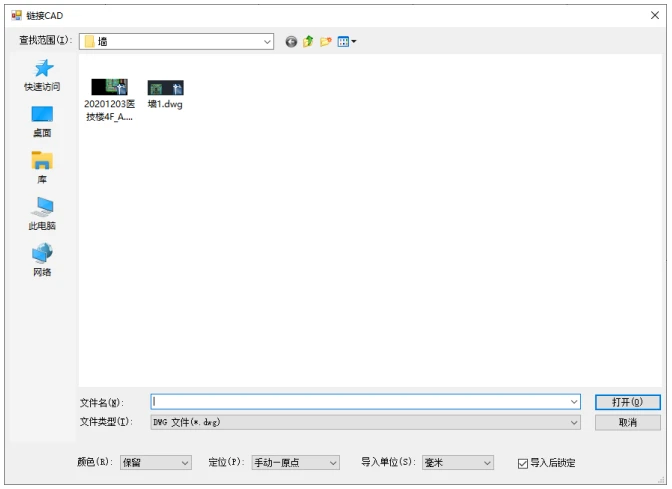

　　2.选择需要的图纸。



​　　3.三项下拉框设置同Revit原生设置(带记忆功能);

　　4.【导入后锁定】导入CAD后，直接锁定图纸，建议在选择【自动一中心到中心】或【手动一中心】使用。

　　BIM建模助手【出图模块】有批量导出图纸，批量创建图纸，净高平面图，净高构件定位，净高分析，洞口定位，洞口标注，一键开洞，标注调整，标注避让，尺寸定位标注，管线标注，轴网距离标注，快速视图样板，快速局部平面，快速剖面，局部三维，构件显隐等等功能。

　　除了出图模块，还有机电，土建，综合，施工，族库，有求必应【7大模块】158+功能，全部都可使用。
