剪力墙结构PC构件-预制剪力墙

YUGOU SCHOOL

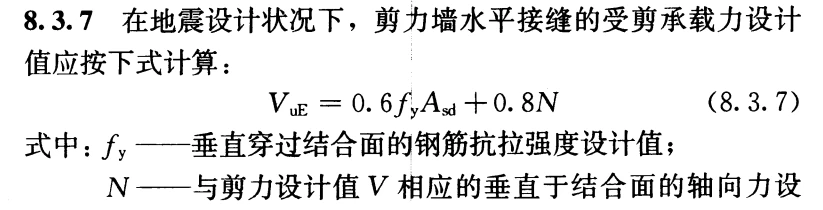

1、承载力计算：对一、二、三级抗震等级的装配式剪力墙结构，应进行剪力墙水平接缝的抗震受剪承载力验算。

由公式可以看出预制剪力墙水平抗剪主要是靠垂直穿过结合面的竖向抗剪钢筋以及结合面上的轴向压力，当受拉力时，此部分受剪应取负值。

2、预制剪力墙的构造要求：

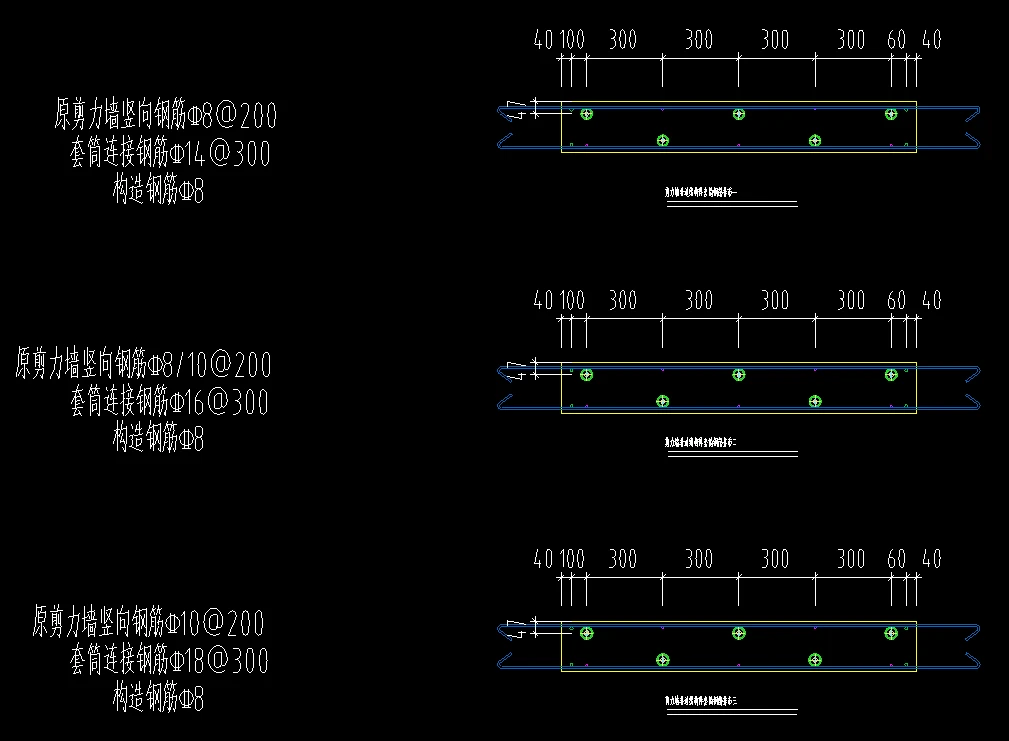

（1）预制剪力墙竖向钢筋是采用灌浆套筒连接，由于灌浆套筒最小直径仅适用于直径12，且双排分布钢筋，故竖向钢筋是由结构施工图中的竖向分布钢筋，利用钢筋面积等效代换的方式，从而计算出来的。

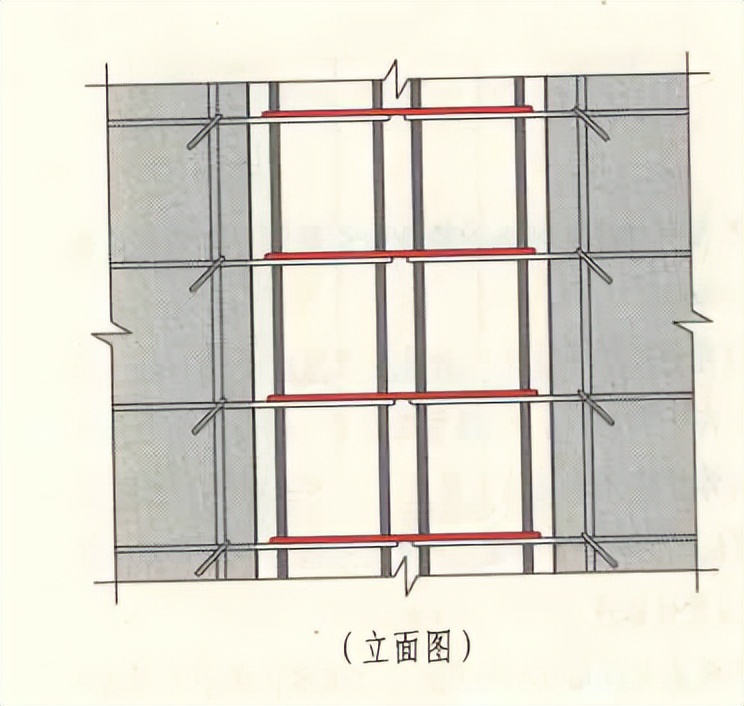

（2）剪力墙水平分布钢筋，根据结构图进行深化，但套筒区需要加密，加密区长度及直径等要求如下。

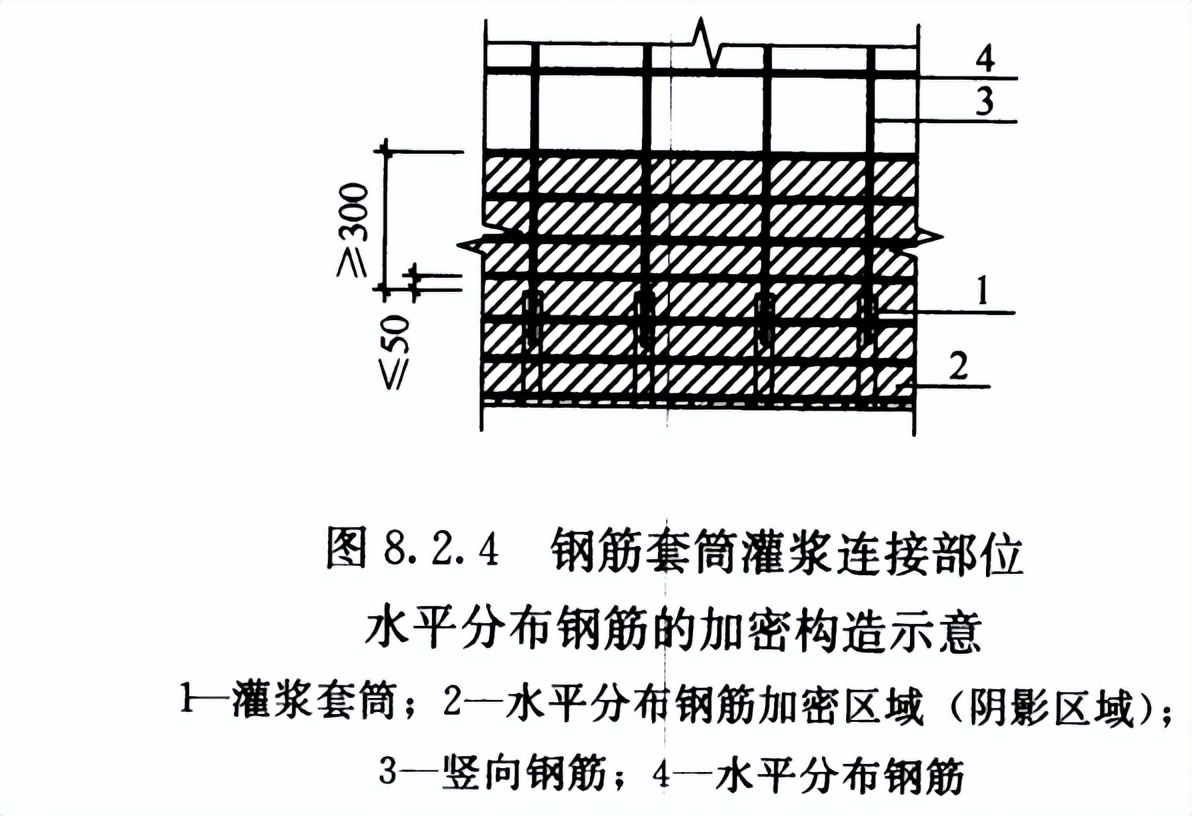

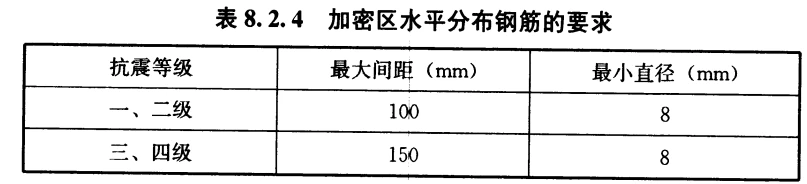

当采用套筒灌浆连接时，自套筒底部至套筒顶部并向上延伸300mm范围内，预制剪力墙的水平分布筋应加密，加密区水平分布筋的最大间距及最小直径应符合下表规定，套筒上端第一道水平分布钢筋距离套筒顶部不应大于50mm。

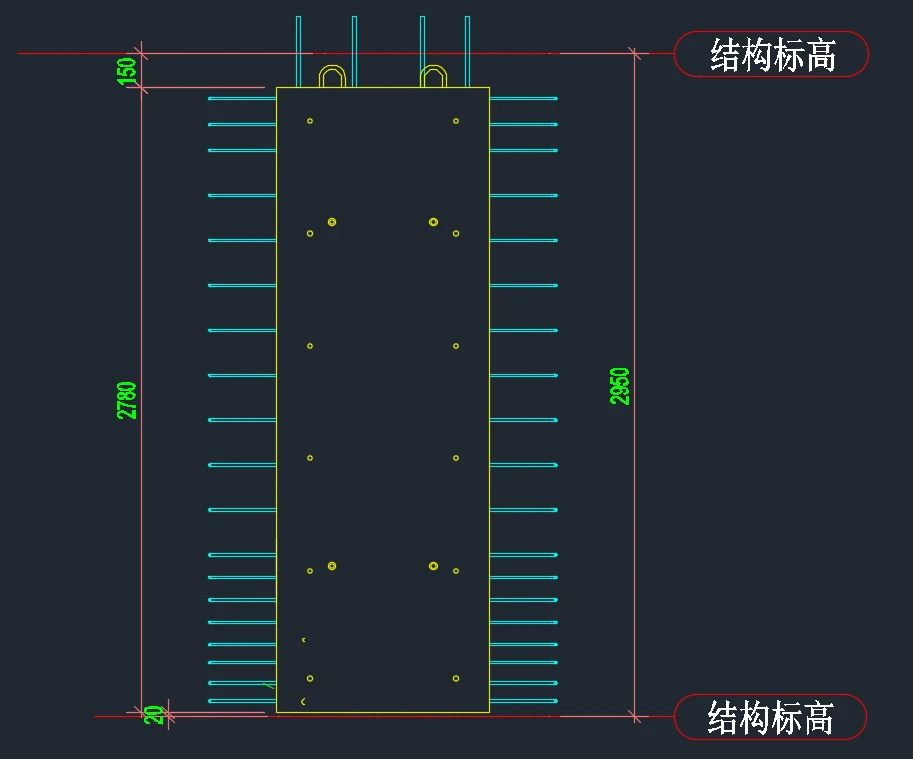

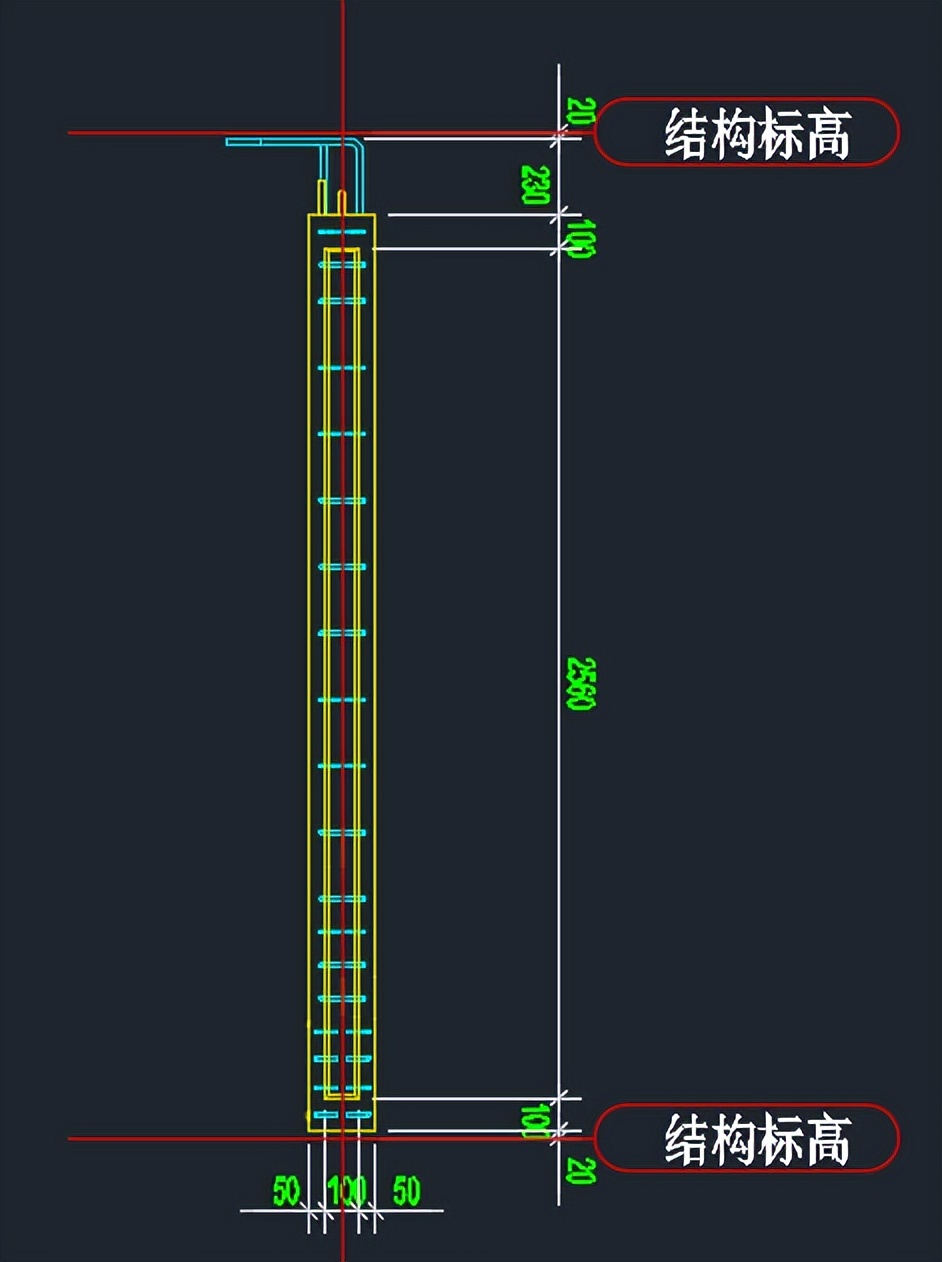

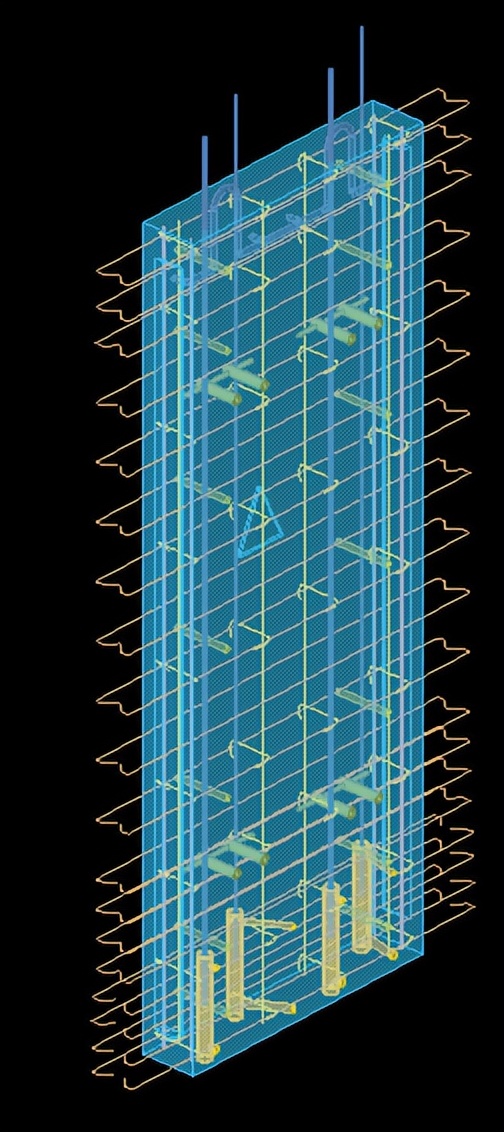

（3）确定标准层剪力墙的高度。对于常规楼板，即采用60（预制）+70（现浇）=130厚结构楼板，标准层剪力墙的高度如右图，当遇到有升降板时，跟之前精讲叠合梁深化时一样，采用的是楼板的哪边楼板标高低则预制到哪一边的楼板底部。

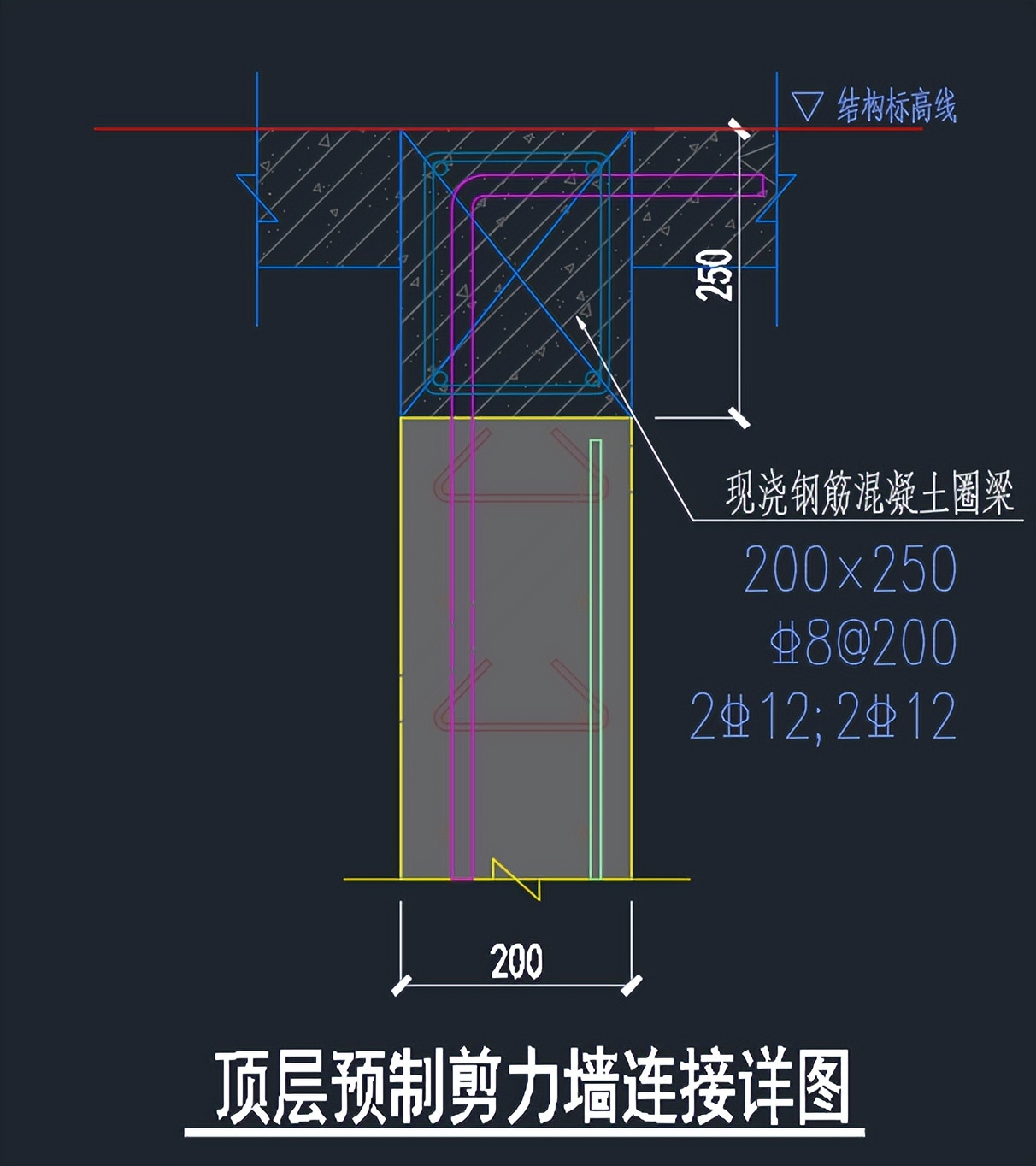

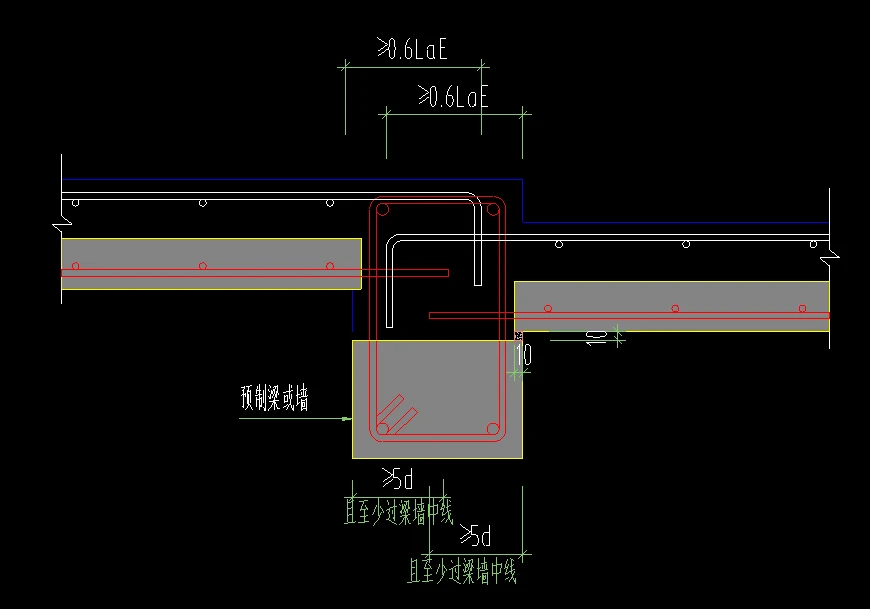

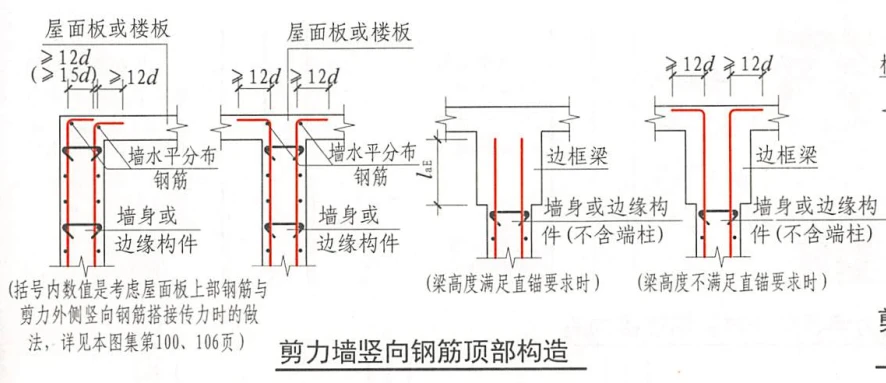

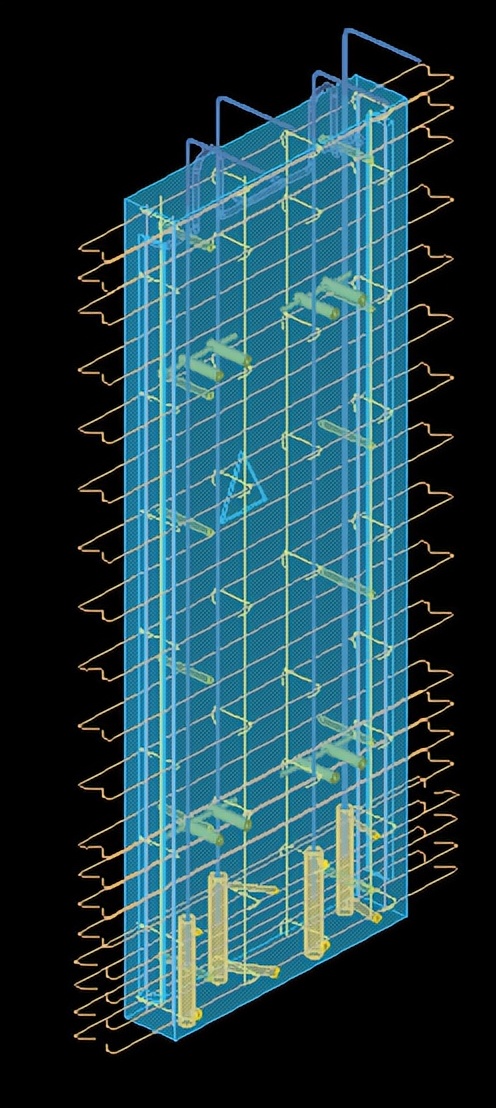

（4）确定顶层剪力墙的高度。对于常规楼板，即采用120厚结构楼板且现浇，但此时剪力墙上的高度就不再是扣除120或者是130了。因为是顶层剪力墙，上面是屋面板，要考虑到结构的整体性，会做一个圈梁，即预制高度一般扣除圈梁范围，并且顶层剪力墙钢筋需锚固在楼板里。

（5）灌浆套筒相关要求。

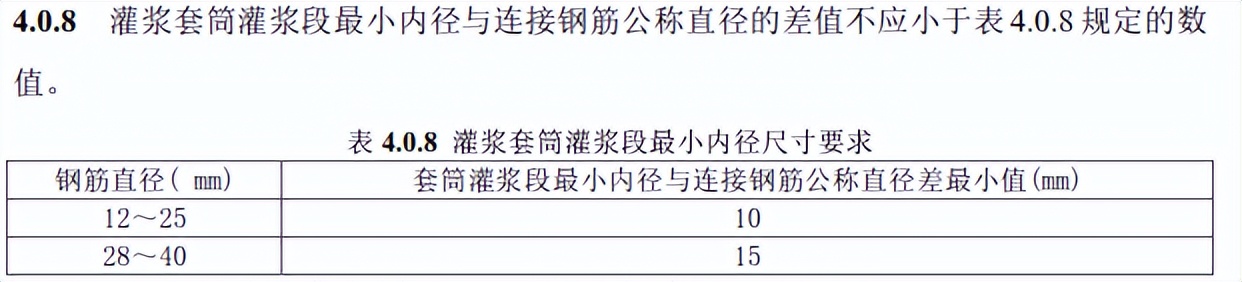

套筒连接钢筋的直径不宜小于12mm,且不宜大于40mm。钢筋锚固深度不宜小于8d。不同直径的钢筋连接时，按灌浆套筒灌浆端用于钢筋锚固的深度要求确定钢筋锚固长度，即用直径规格20mm的灌浆套筒连接直径18mm的钢筋时，如灌浆套筒的设计锚固深度为8倍钢筋直径，则直径 18mm 的钢筋应按160mm的锚固长度考虑，而不是144mm。灌浆套筒的布置还需考虑灌浆施工的可行性，使灌浆孔、出浆孔朝外（建筑工程应朝室内方向），延伸至外侧边缘，以便为灌浆提供可靠的施工条件。
