Revit中如何制作一个台阶？

　　简易台阶制作，比绘制轴线复杂些，运用到的快捷键也比较多，因此需要多多操作，接下来我们就开始吧。

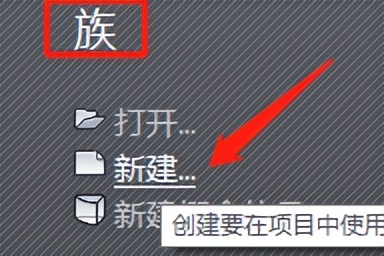

　　1、开始我们的第一步，此处我们首先新建一个族而不是项目。然后点击公制常规模型。

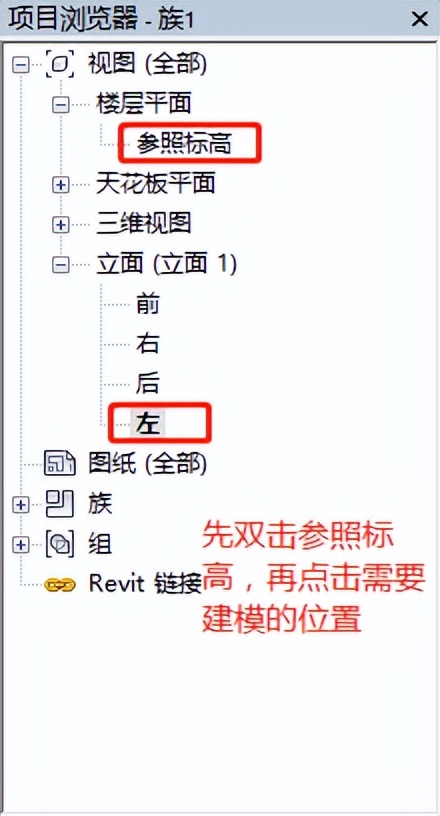

　　2、进入族后，我们可以看到左下角有项目管理器这个菜单栏，我们点击楼层平面的“+”键，双击参照标高，最后再点击立面的“+”双击你要绘制的视图方位，这里用到左立面和前立面。



　　tips:项目管理器可以在 视图-用户界面，勾选。

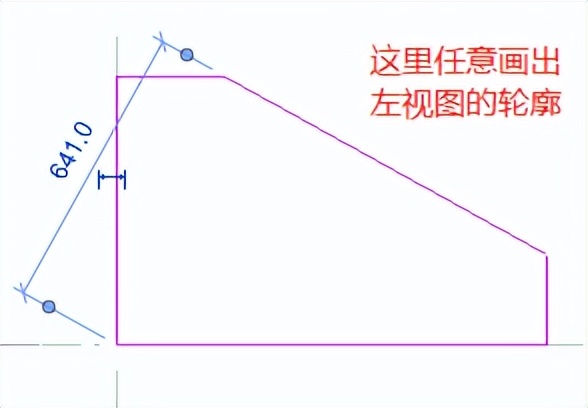

　　3、接下来我们就开始绘制左视图的轮廓了。我们利用REVIT的拉伸将模型制作出来。选择拉伸，绘制一个任意梯形。

　　绘制参数：

　　上底：240 下底：960

　　左高：600 右高：200

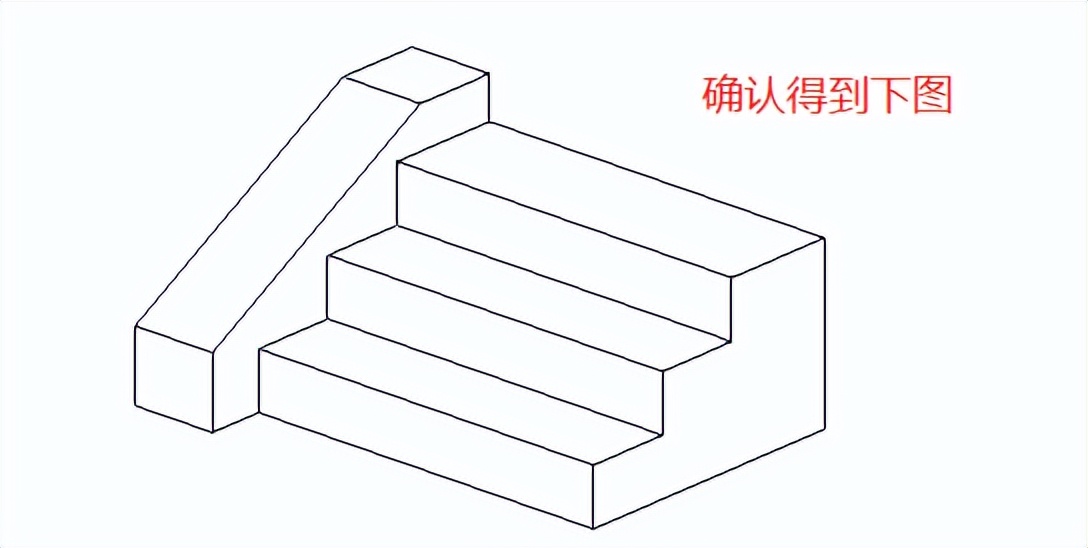

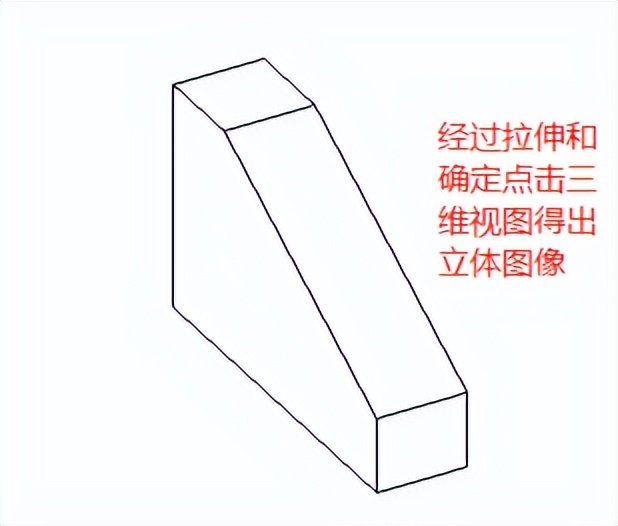

　　4、制作好左视图的轮廓线，我们必须要调整这个模型的拉伸终点与起点，输入参数后，务必要确认。这样才会得出一个立体的模型。

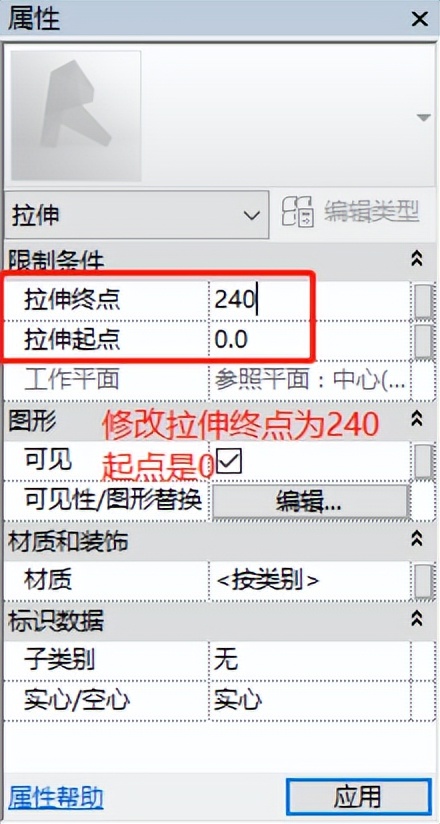

　　属性参数：

　　拉伸终点：240

　　拉伸起点：0





　　5、我们下面开始做梯段模型，我们仍然用到左视图。

　　图形参数：

　　梯段长度：240

　　梯段高度：160

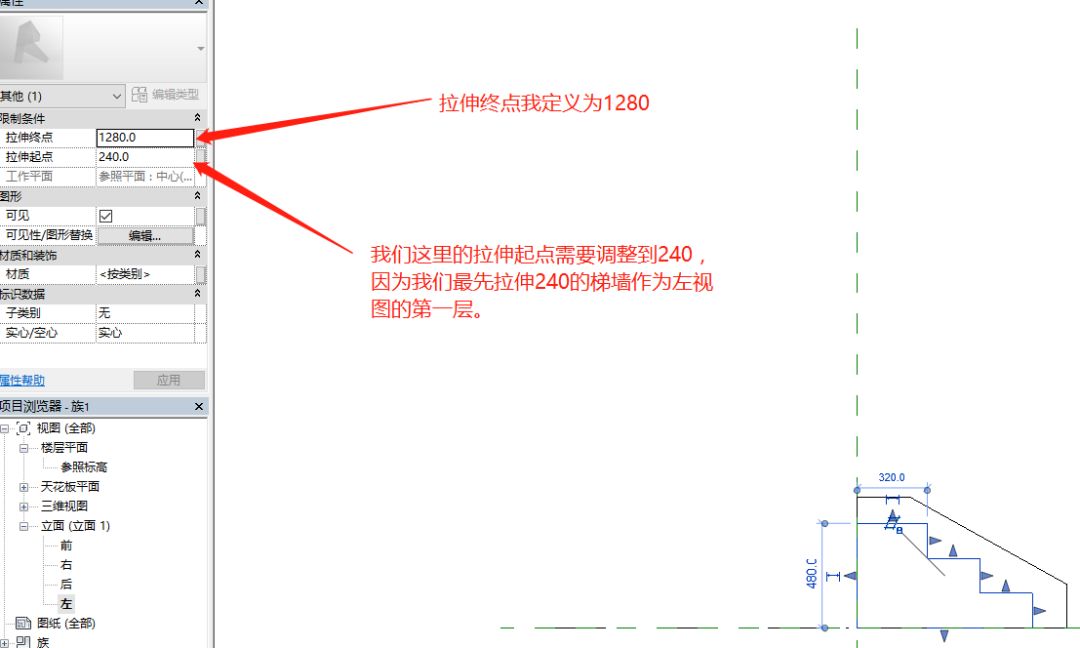

　　属性参数：

　　拉伸终点：1040

　　拉伸起点：240



　　tips：此处的拉伸终起点需注意，具体如图所示。

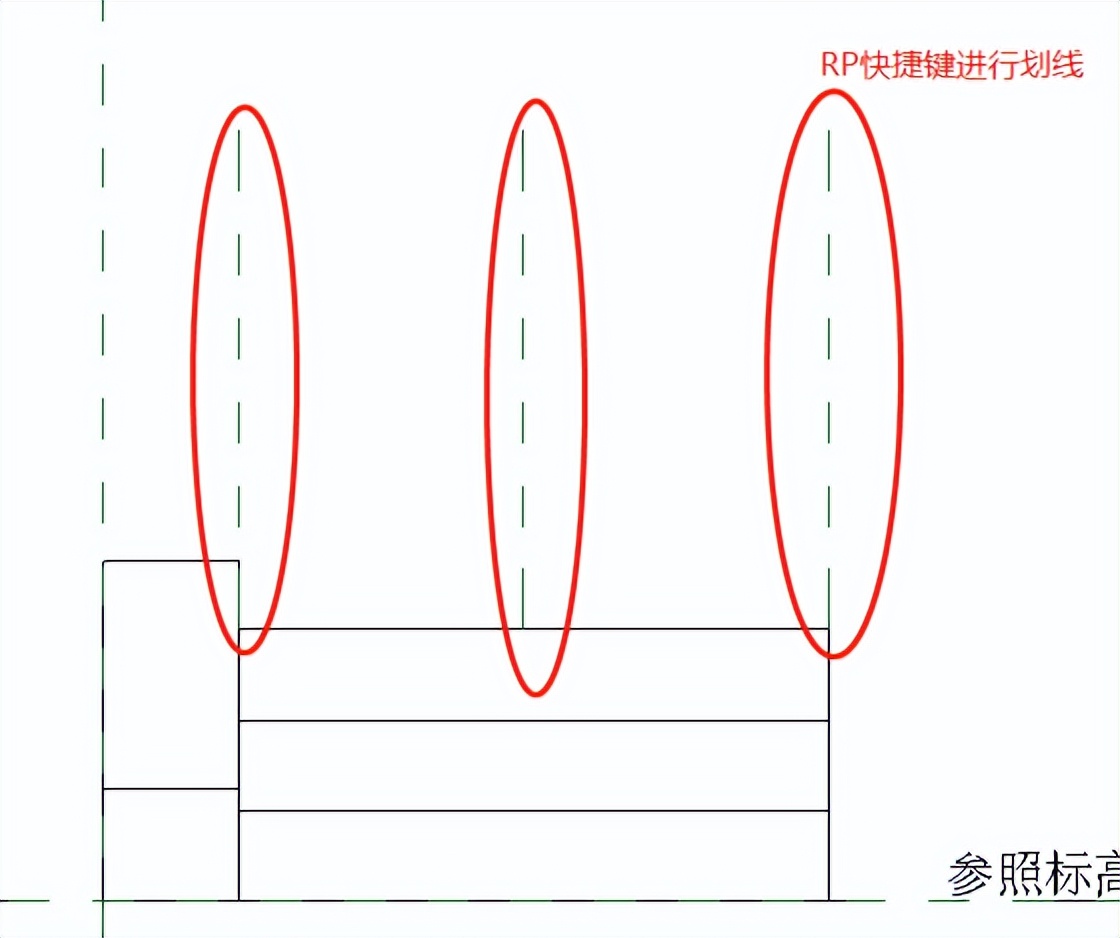

　　6、最后一步，我们的思路是这样的，另一半的梯墙利用镜像的功能来实现。先将视图转为前视图，我们用到RP参照平面快捷键来做一条辅助线。

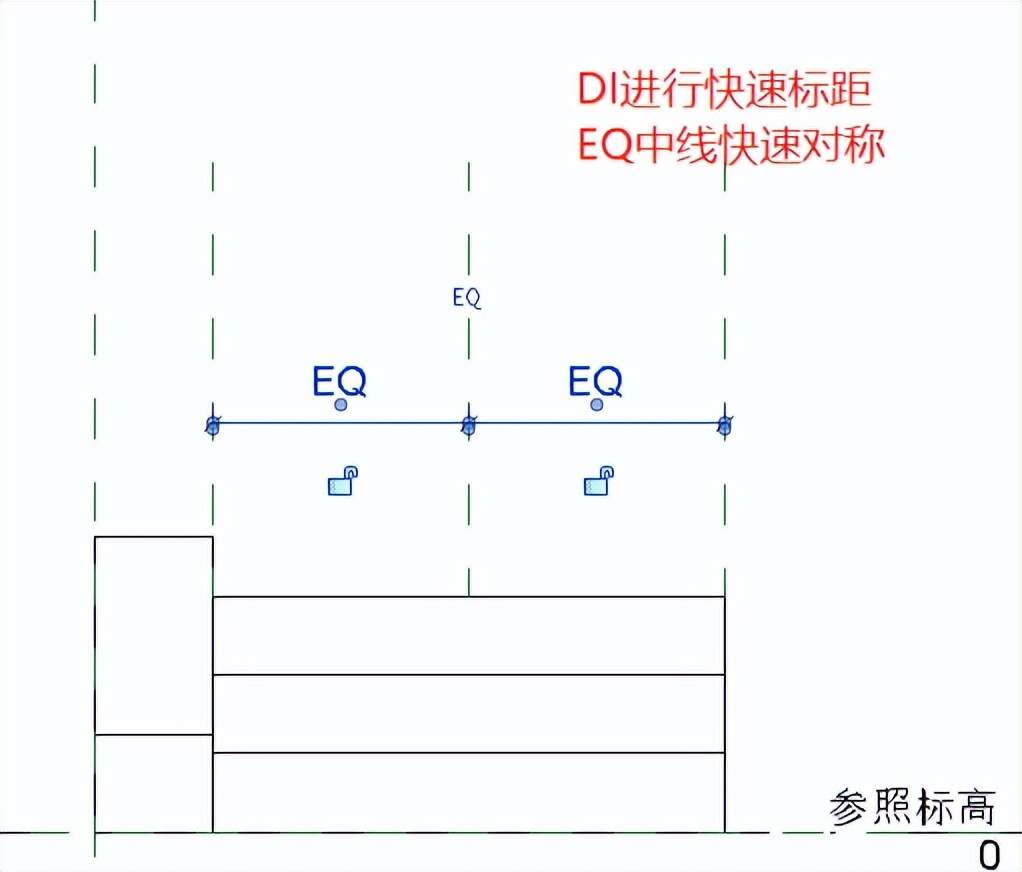

　　得到两条辅助线后中线随意点取，后面我们再用DI标距快捷键来标明三个线段之间的长度。再在用EQ对称快捷键迅速找到我们需要的中线。



　　中线是为镜像提供辅助作用的，我们使用MM镜像快捷键，可以得到最后我们想要的图形。

　　台阶

　　到此处大功告成

　　BIM三维视图查看效果
