Revit创建装饰纹路柱及CAD生成柱

　　一、Revit中如何创建装饰纹路的柱子

　　在罗马柱的外观中，很少存在圆滑的柱身，在Revit中，可以用阵列的方式，更快的装饰柱子。

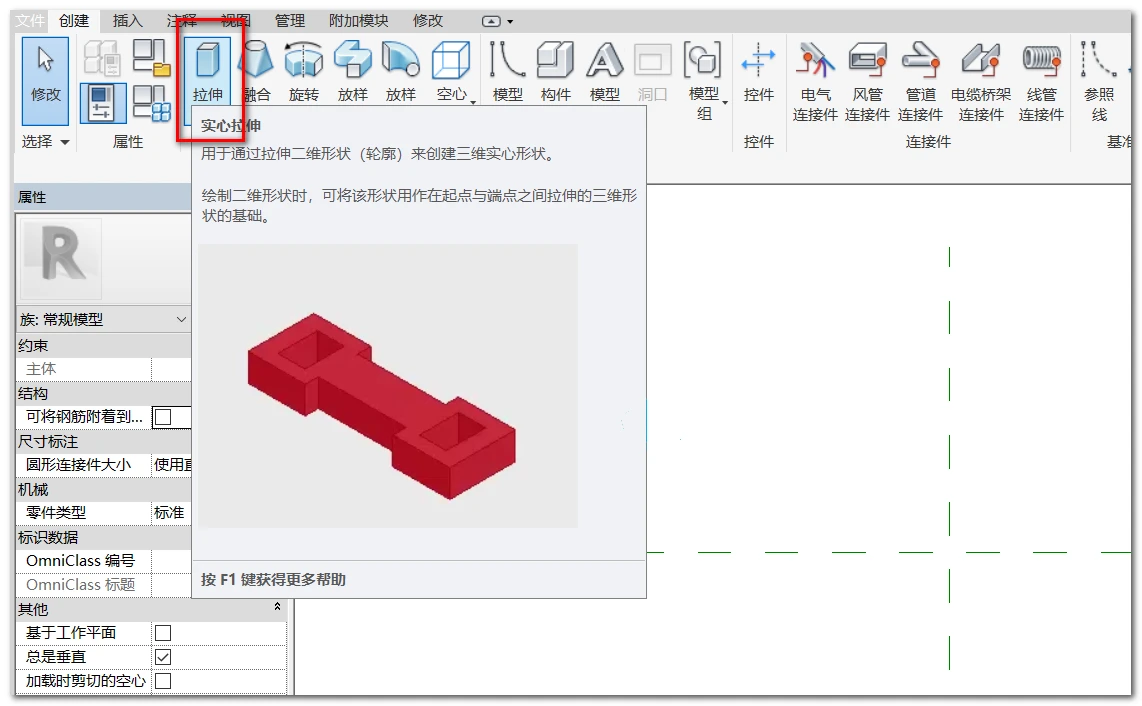

　　·在族样板中，采用拉伸的方式先创建一个柱子

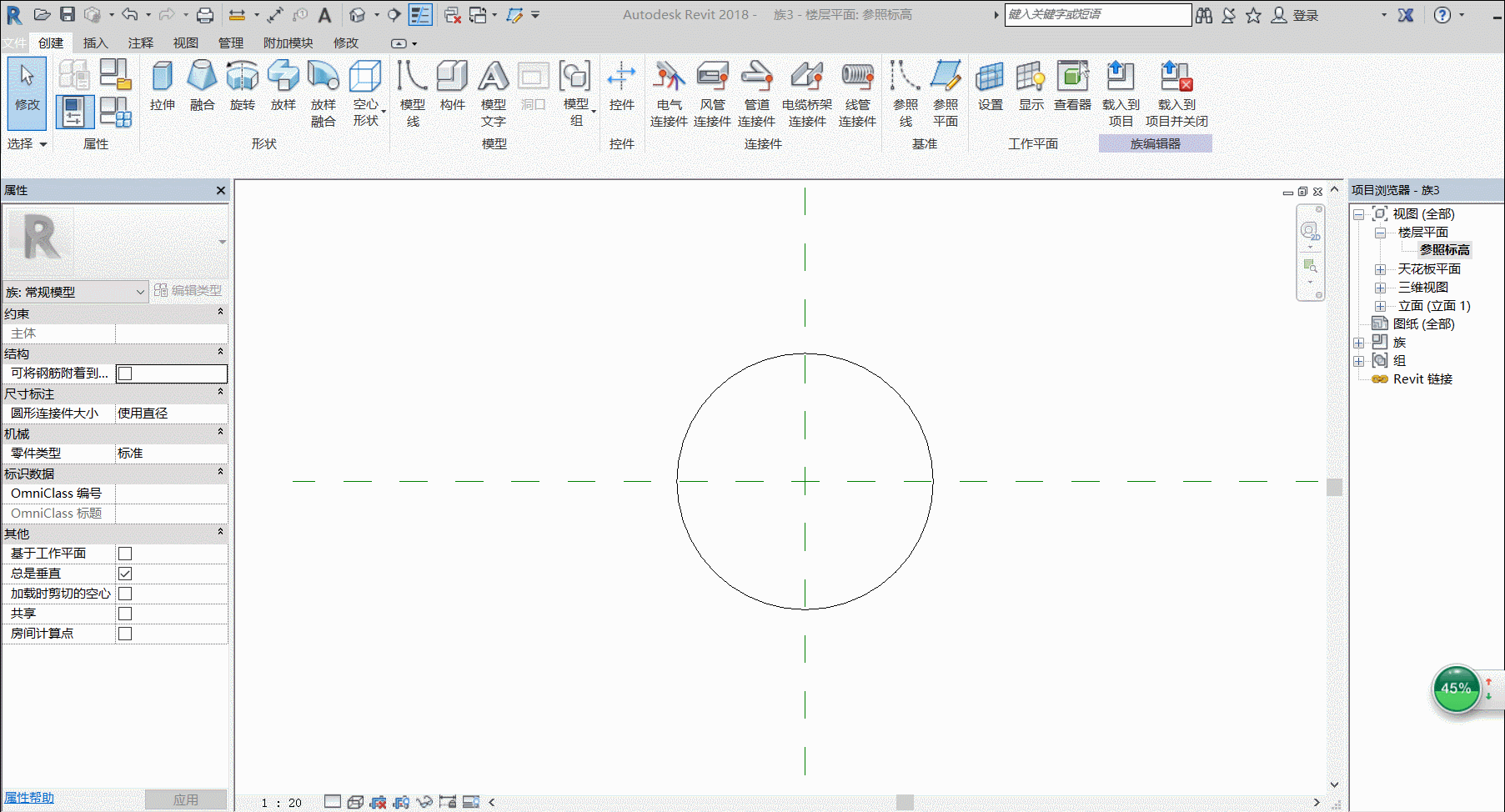

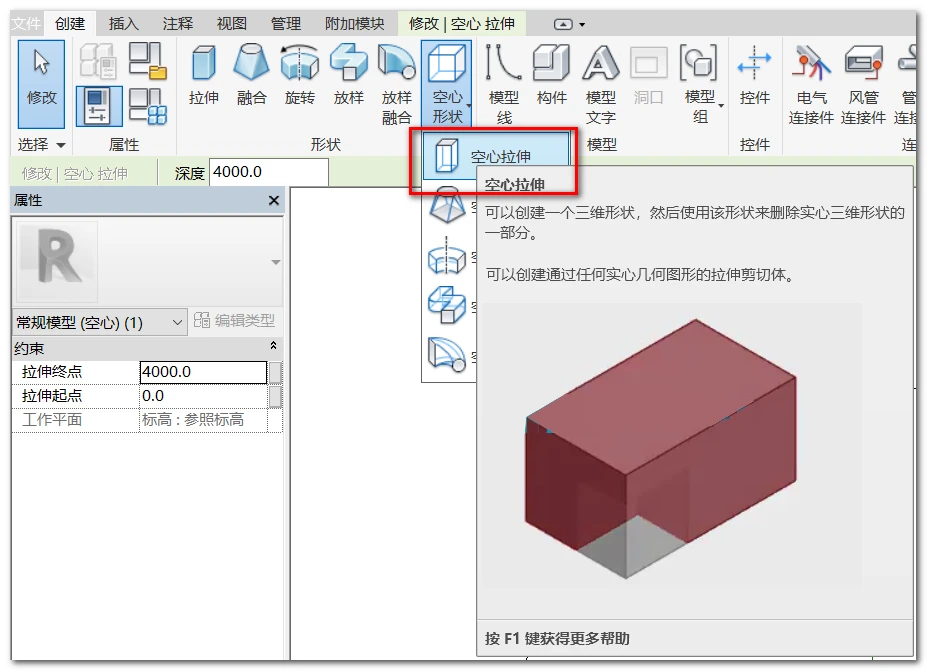

　　·采用空心拉伸为柱子绘制花纹

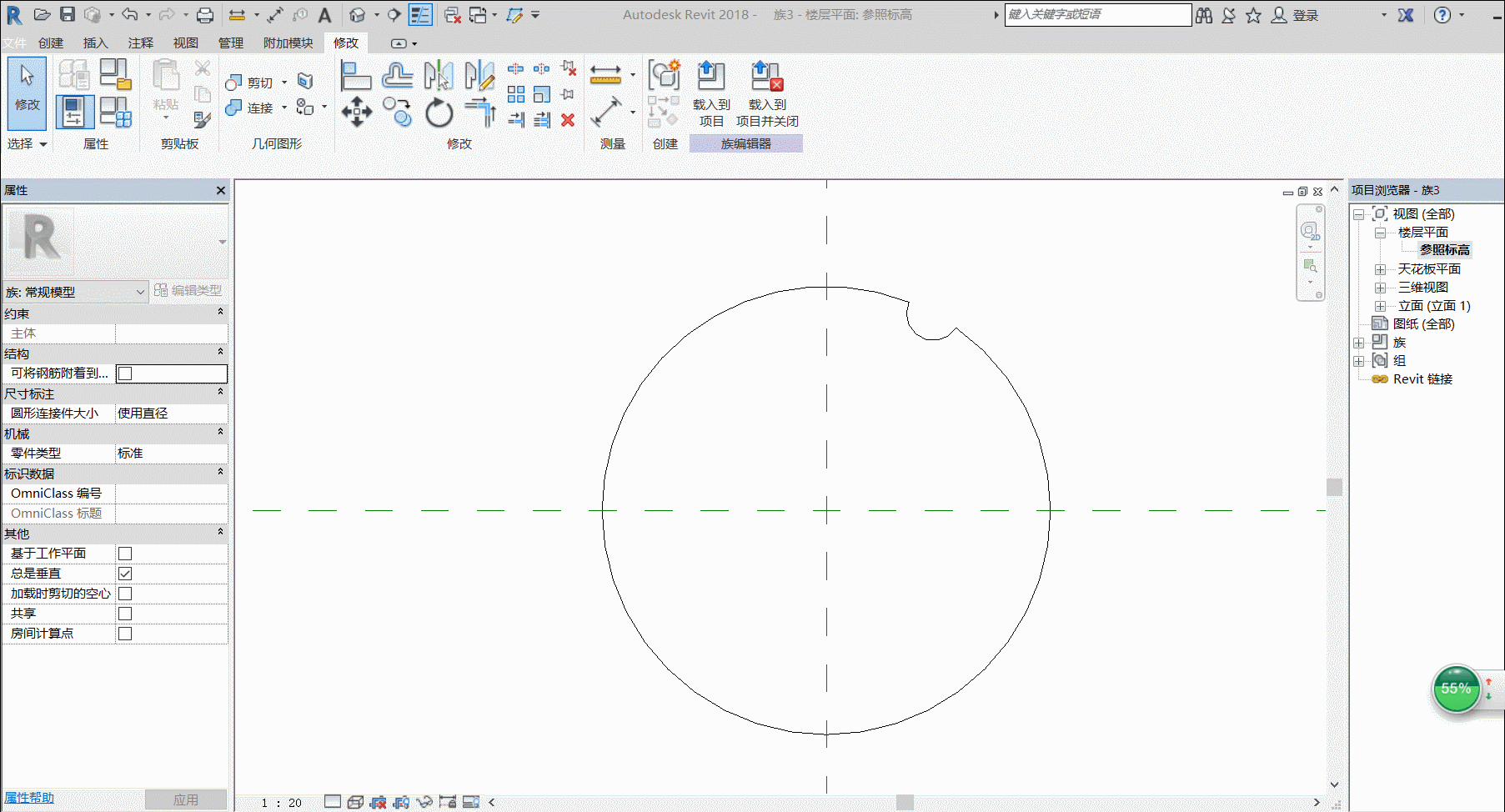

　　选择圆形工具绘制，点击拾取线拾取柱子的圆形，最后采用裁剪工具修建成一个半圆(要用拆分图元工具将闭合的圆形炸开，不然无法修剪)



　　·采用阵列方式，将空心的半圆柱布置在柱子边缘

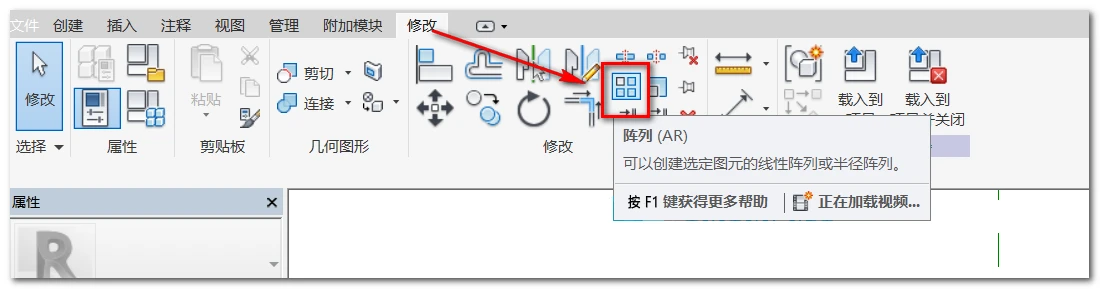

　　选中绘制好的半圆，点击阵列，选择半径方式，拖动圆心到柱子的圆心上，输入项目数和角度，阵列完成

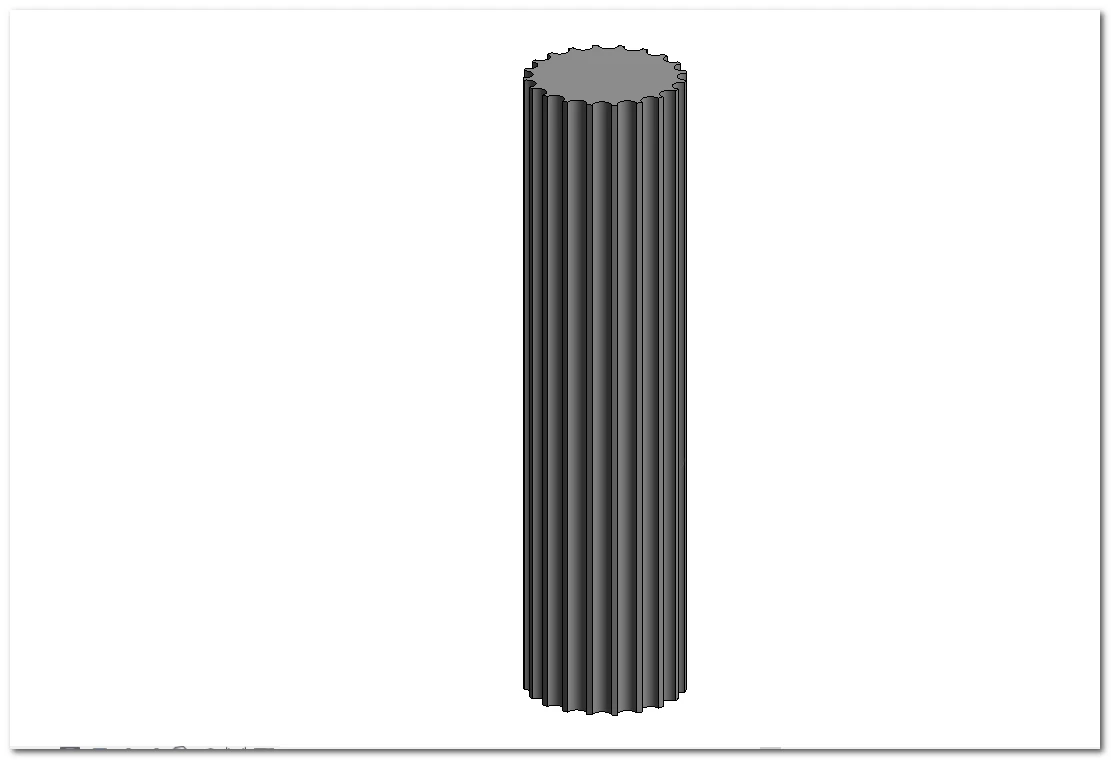

　　·这样一个带有装饰纹路的柱子就创建好了。



　　二、Revit中快速生成柱

　　使用建模助手【土建模块】 → 图转柱，CAD识别翻模。

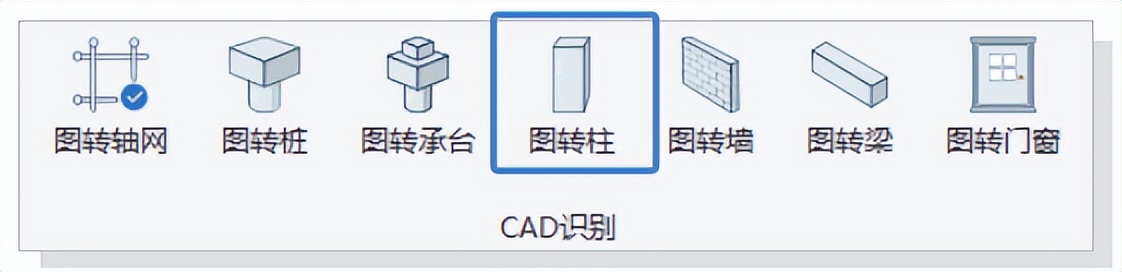

　　1.点击【图转柱】功能

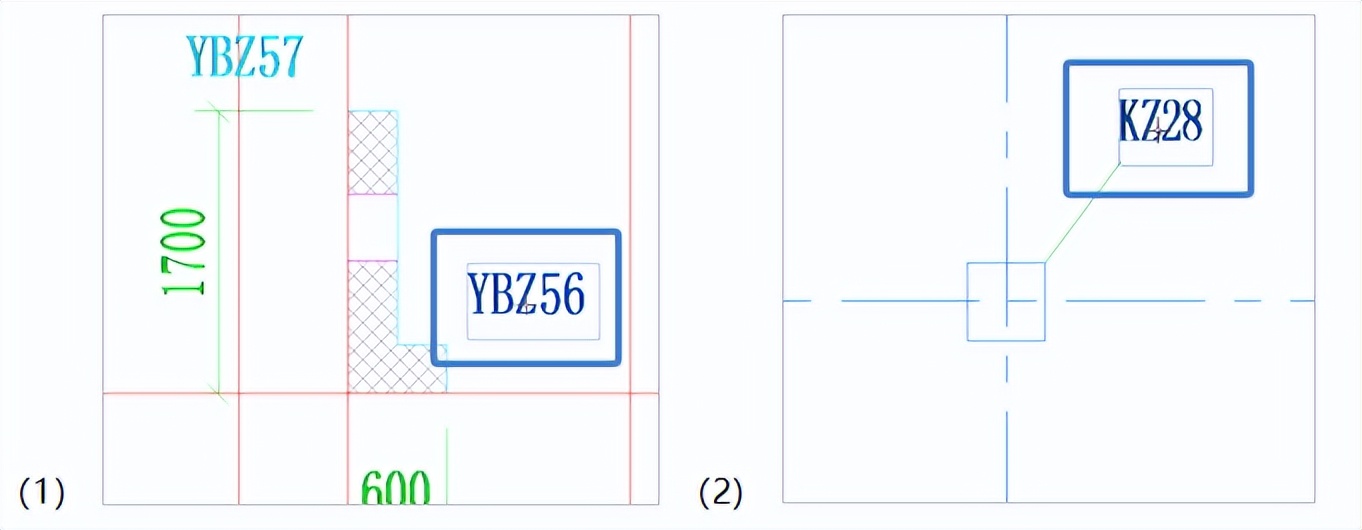

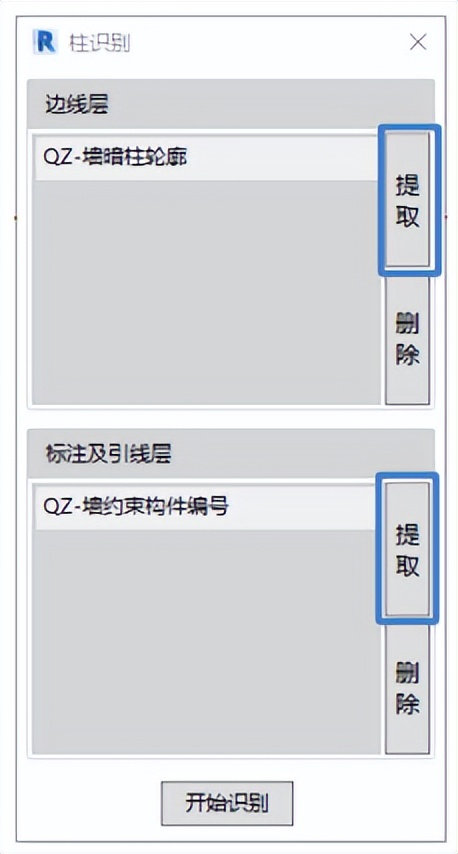

　　2.需识别图层：①柱边线层;②引线标注层。

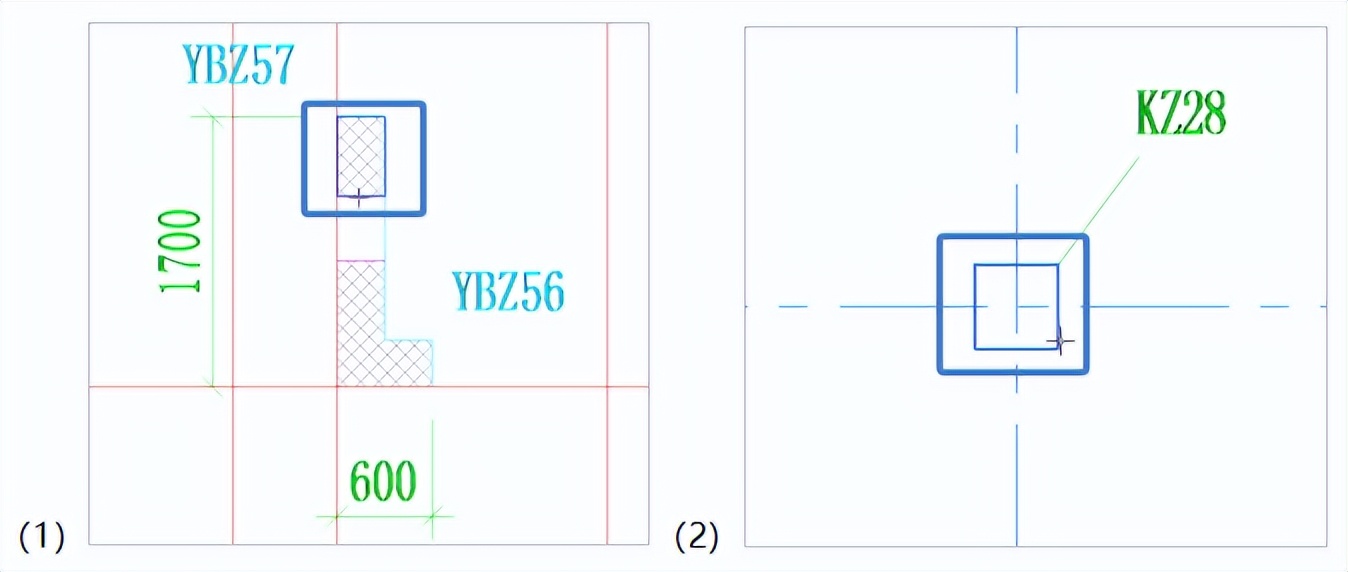

　　①柱边线层：选择柱的外轮廓图层。(使用功能后默认为当前选择模式)



　　②选择柱的尺寸标注以及引线图层。

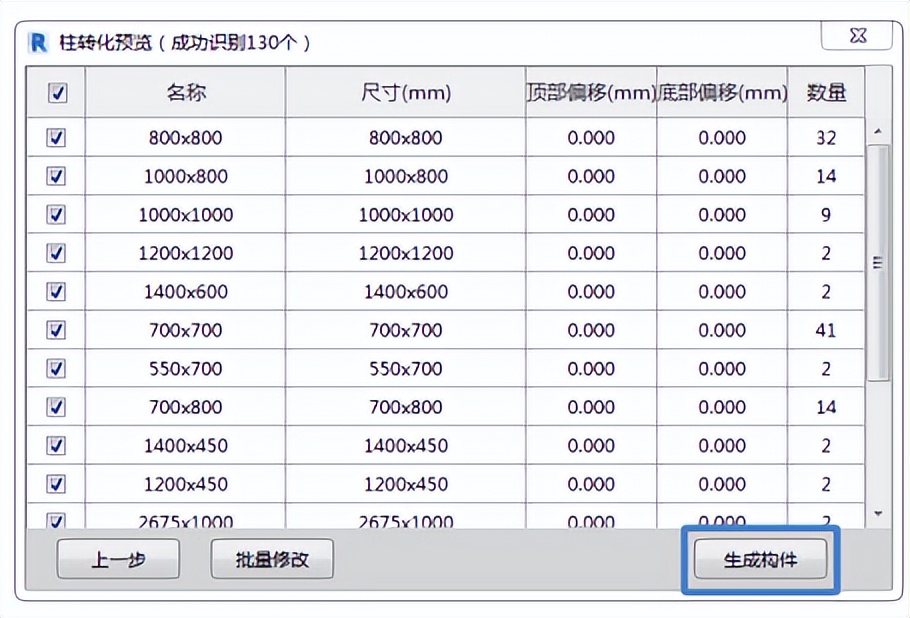

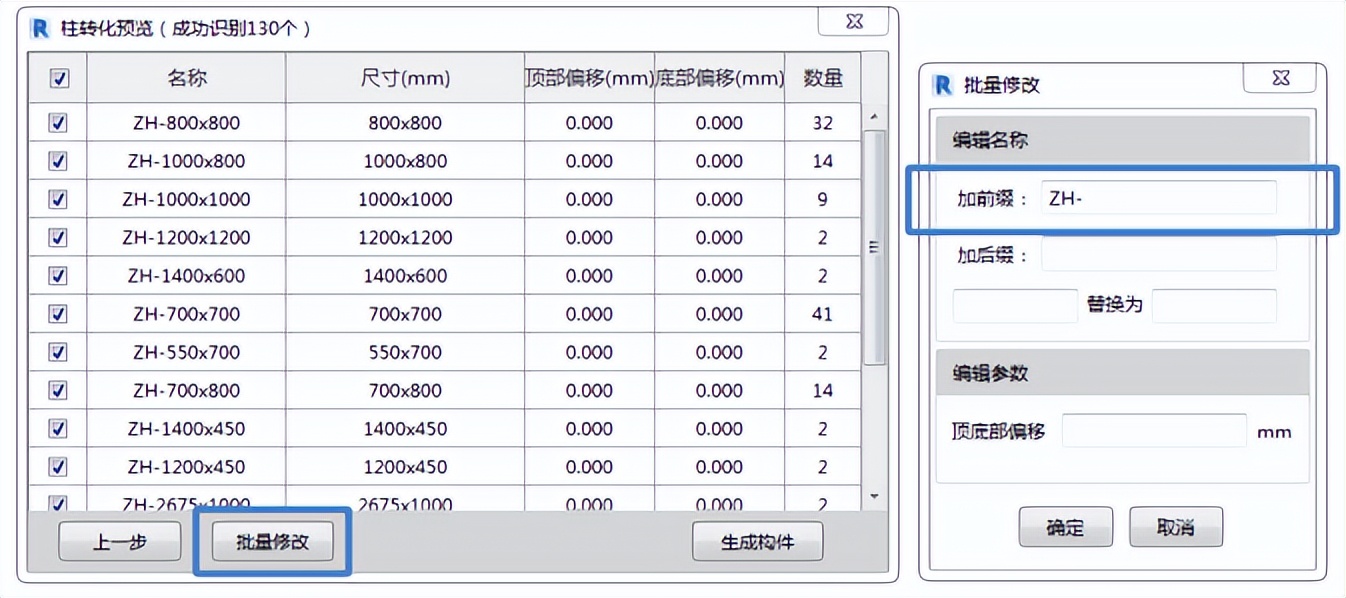

　　3.识别CAD成功后，可以点击【批量修改】按钮，预设柱实例的部分参数。



　　目前可修改的属性值：类型名称、顶部偏移、底部偏移。

　　4.点击【生成构件】，等待柱生成完毕。



　　土建模块还有图转轴网，图转桩，图转墙，精装生梁，图转门窗，一键成板，快速幕墙，楼板开洞等等功能。

　　建模助手除了【土建】还有，机电，出图，综合，有求必应，施工，族库，精装，8大模块，181个功能。
