revit的附着顶部/底部工具使用及CAD图纸转柱

　　一、revit的附着顶部/底部工具的使用

　　生活上，有很多建筑是斜屋顶的房子，像是一些别墅的装修，斜屋顶往往比平屋顶更有装饰感，也更有利于排水。

　　那么在Revit中，绘制带有斜屋顶的往往会遇到这样一个问题，屋顶之下的墙体，如何与斜屋顶贴合呢?

　　或许你认为，点击墙体，编辑其轮廓，让他与屋顶贴合。当然这也是一个办法，不过这样显得十分麻烦。其实我们只需要一个步骤，就可以让墙体乖乖的贴合在屋檐之下。

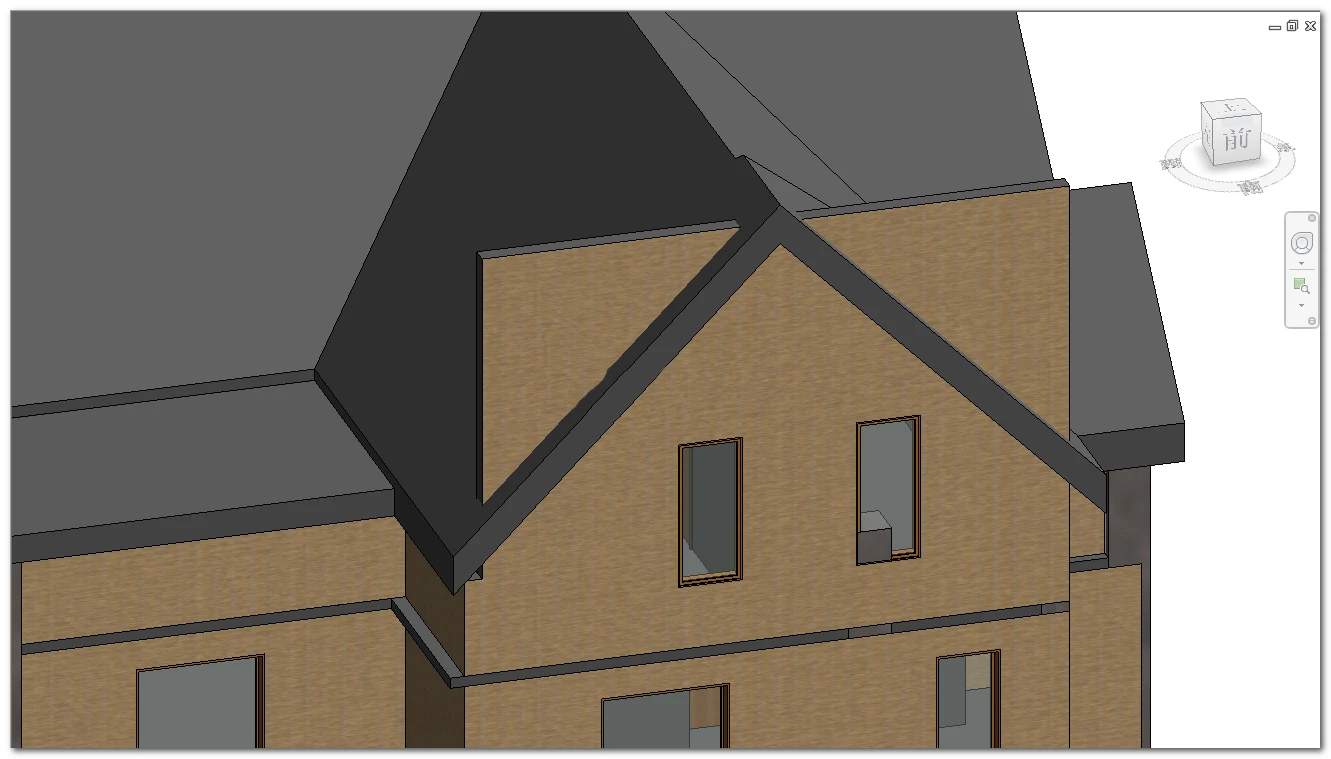

　　使用附着顶部/底部工具，可以轻易的完成

　　同样用分离顶部/底部可以取消墙体跟房顶的附着

　　二、Revit中快速生成柱

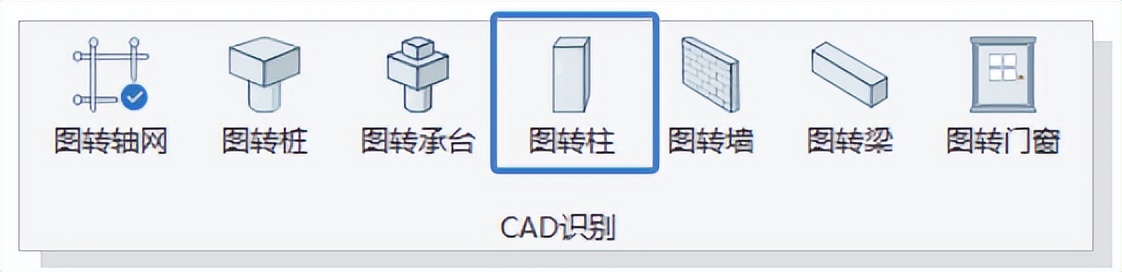

　　使用建模助手【土建模块】 → 图转柱，CAD识别翻模柱

　　1.点击【图转柱】功能

　　2.需识别图层：①柱边线层;②引线标注层。

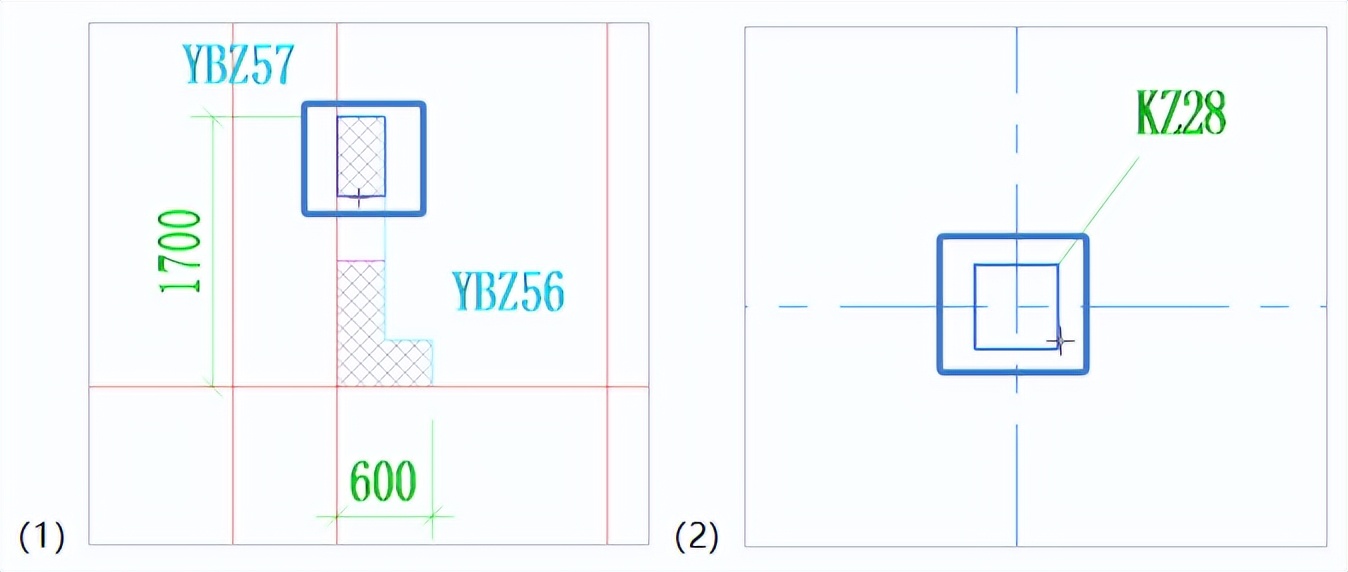

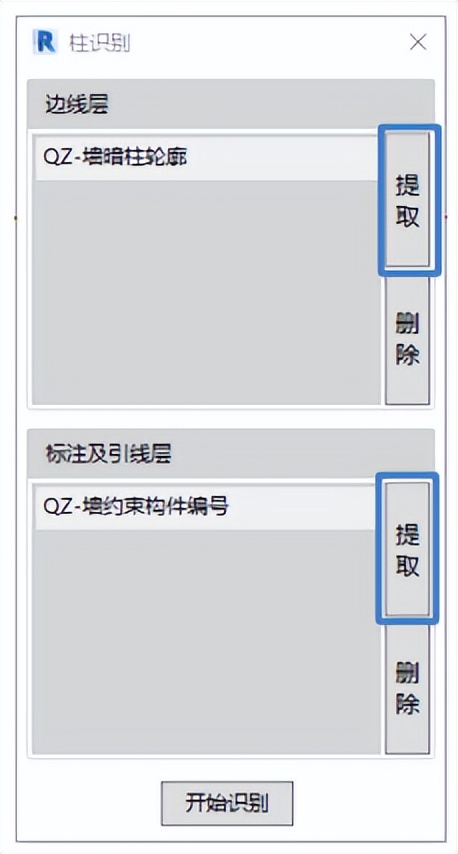

　　①柱边线层：选择柱的外轮廓图层。(使用功能后默认为当前选择模式)

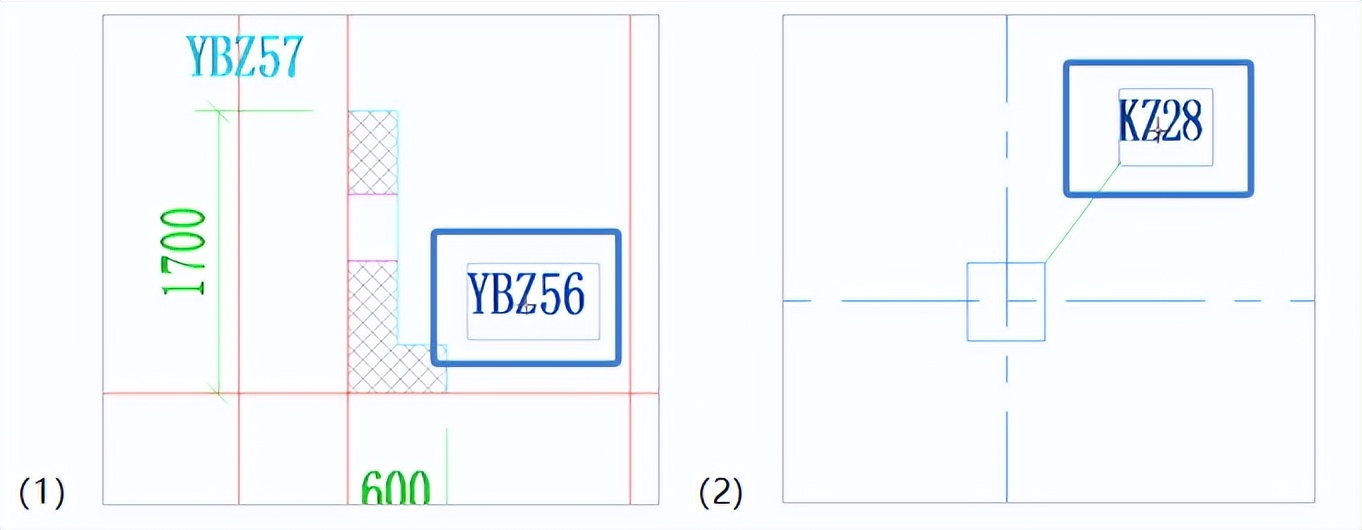

　　②选择柱的尺寸标注以及引线图层。

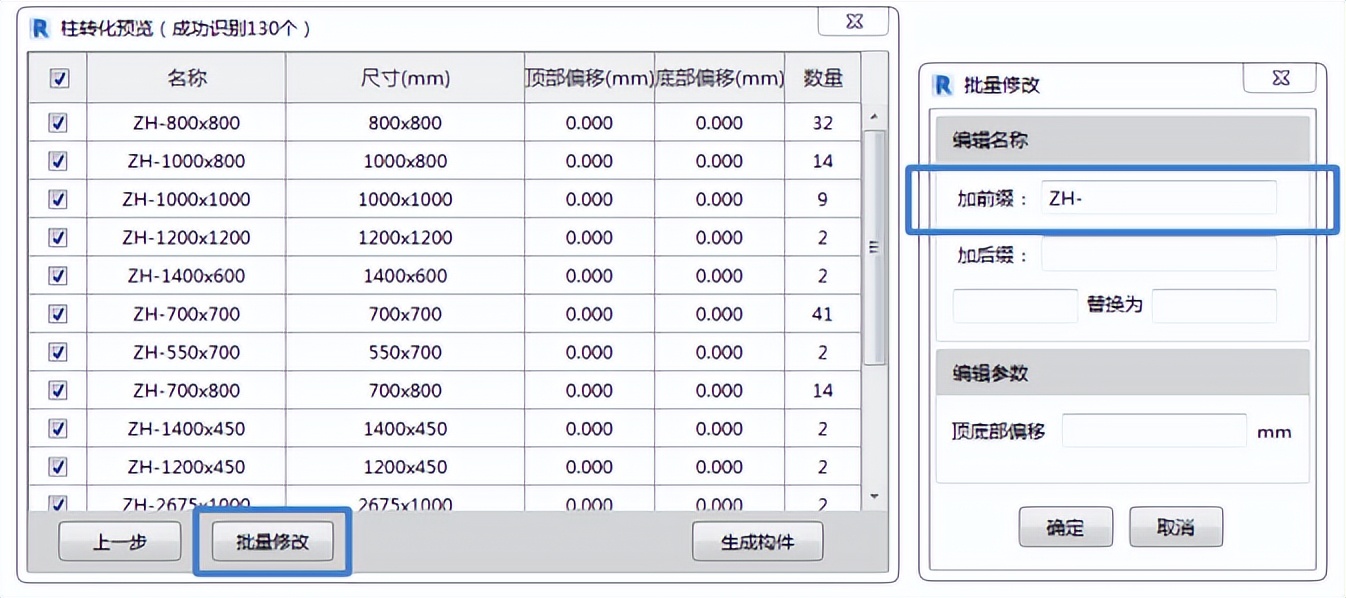

　　3.识别CAD成功后，可以点击【批量修改】按钮，预设柱实例的部分参数。

　　目前可修改的属性值：类型名称、顶部偏移、底部偏移。

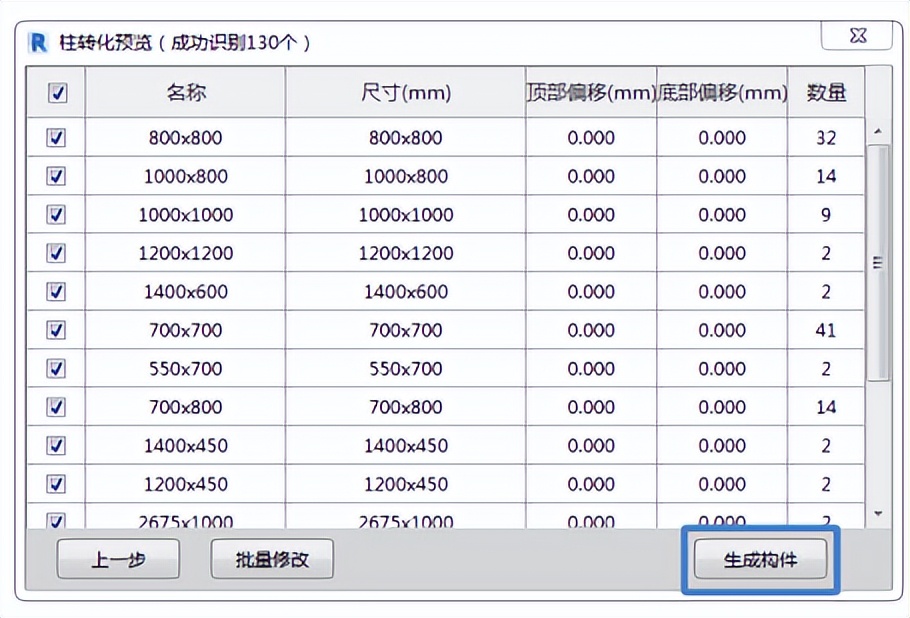

　　4.点击【生成构件】，等待柱生成完毕。

　　土建模块还有图转轴网，图转桩，图转墙，精装生梁，图转门窗，一键成板，快速幕墙，楼板开洞等等功能。

　　建模助手除了【土建】还有，机电，出图，综合，有求必应，施工，族库，精装，8大模块，181个功能。
