Revit中绘制多坡度的迹线屋顶和构件对齐

　　一、Revit中创建特殊多坡度的迹线屋顶

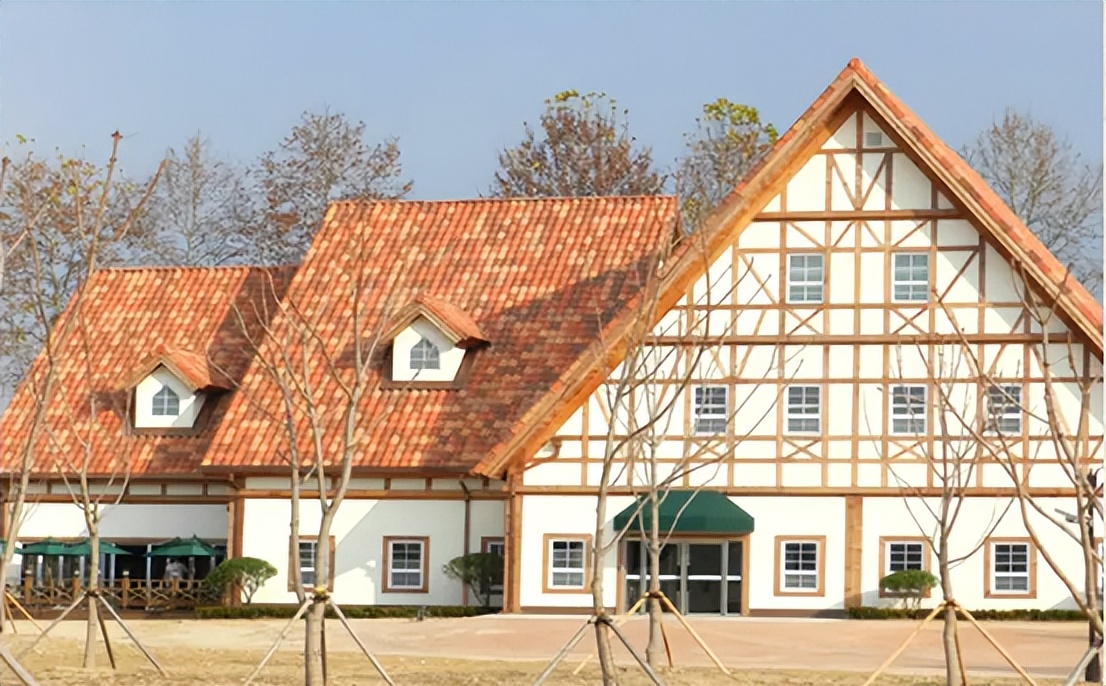

　　在我们的日常生活中可以见到一些建筑屋顶为偏欧式风格的屋顶，而有时候在做迹线屋顶时也需要作出如图一所示的效果，说明特殊的多坡度屋顶也是应用非常广泛的，那我们应该如何实现绘制呢?

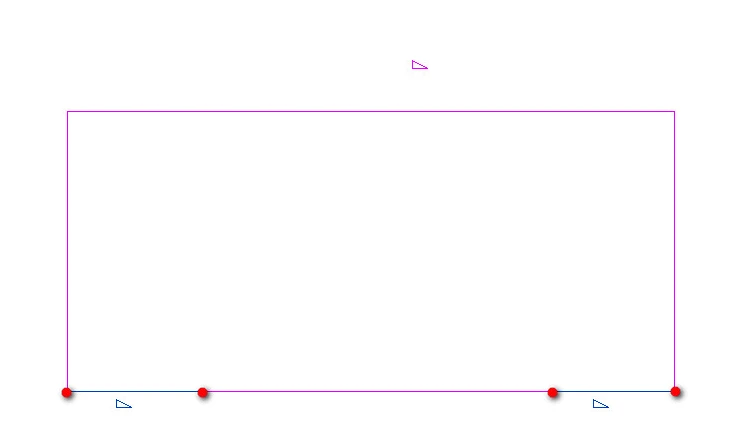

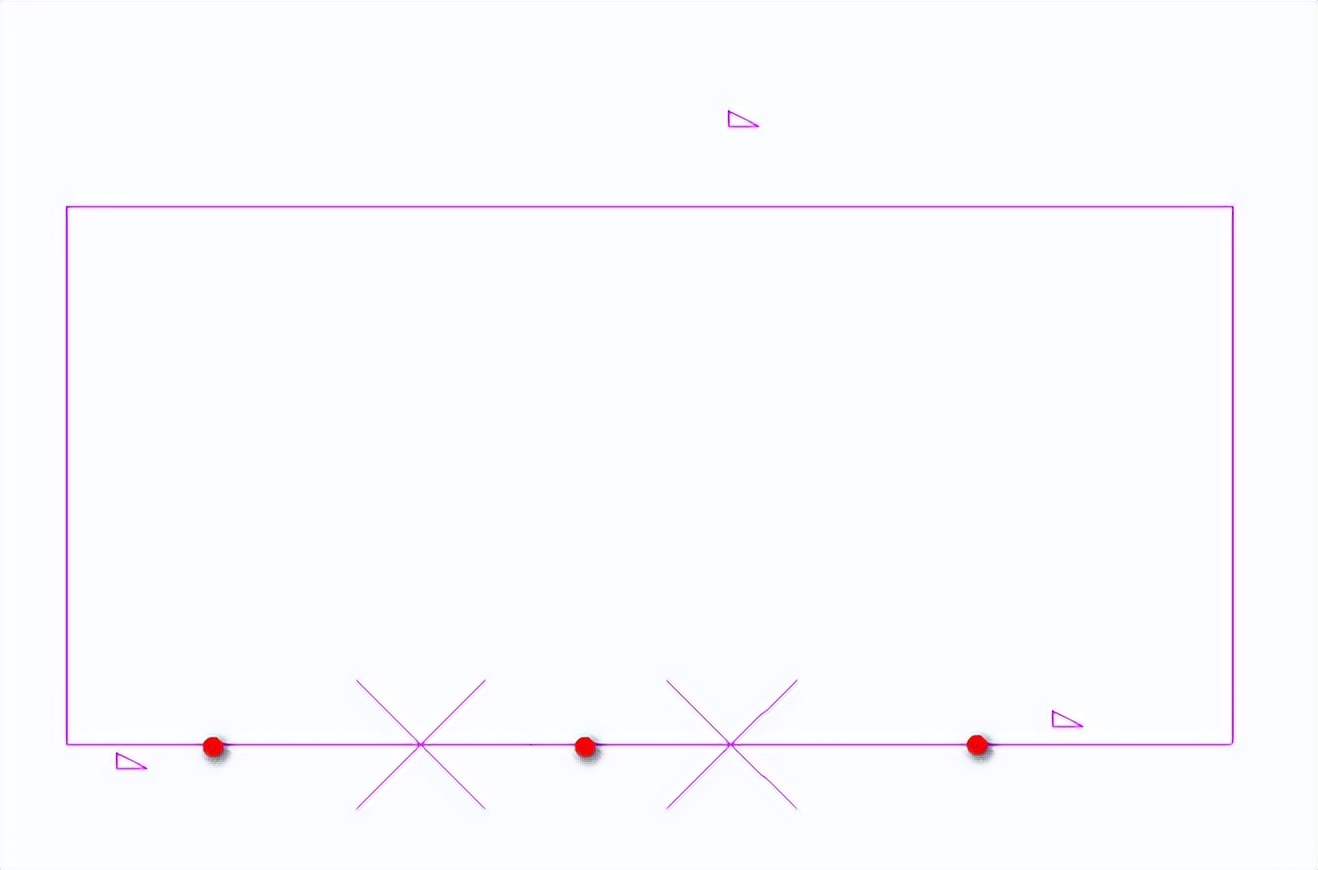

　　1.要得到如上图所示的屋顶先绘制如图二所示的矩形屋顶迹线，注意将左右两侧迹线的定义坡度取消,拆分屋顶，取消拆分后的中部线段的坡度，并为其添加坡度箭头如图二所示，修改坡度箭头的属性值。

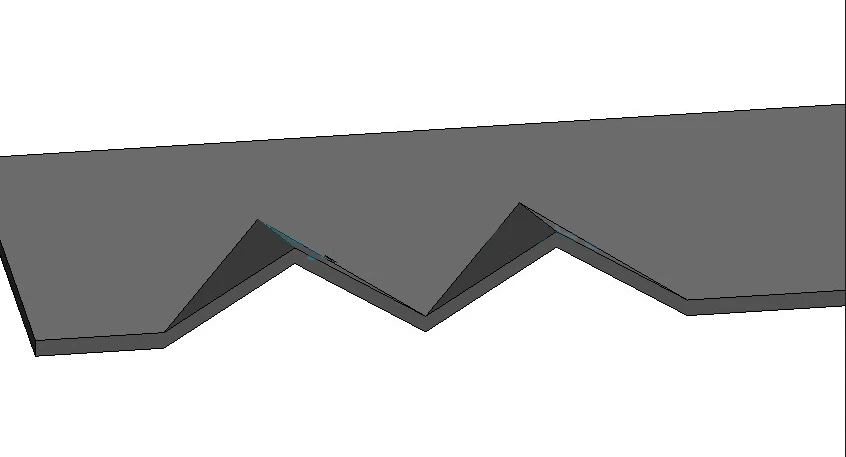

　　2.当设置完以上数值后点击完成屋顶便可得到如图四所示的效果。那我们使用迹线屋顶便可以绘制出特殊多坡度的迹线屋顶。

　　二、revit中如何使构件快速对齐?

　　使用建模助手【土建模块】 → 顶部对齐

　　1.点击【顶部对齐】功能。

　　2.操作步骤：

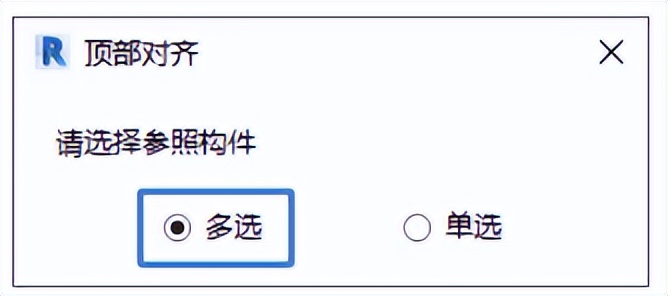

　　①选择【多选：多个对齐】还是【单选：单个对齐】;

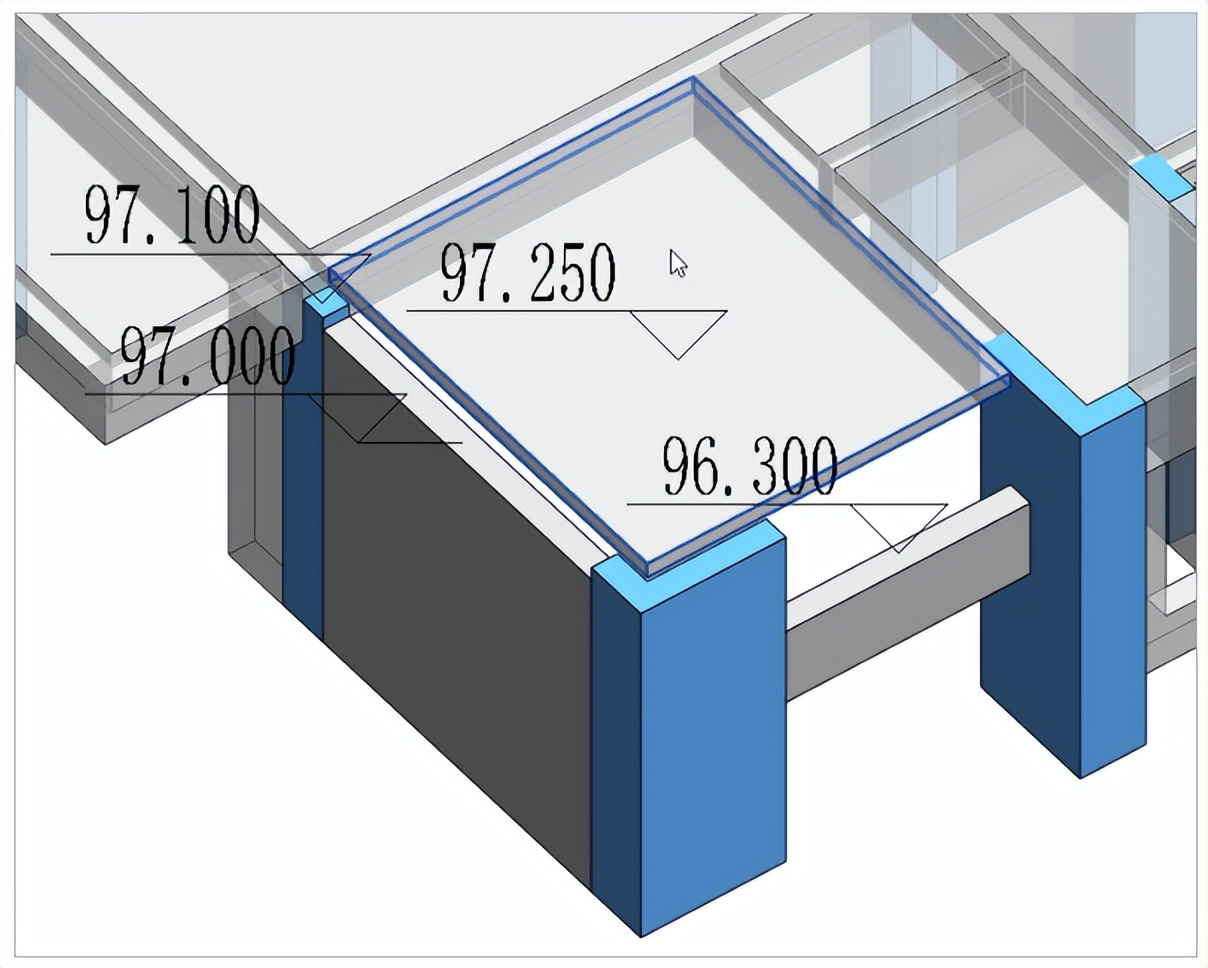

　　②先选择一个构件(如楼板)作为顶部标高参照;

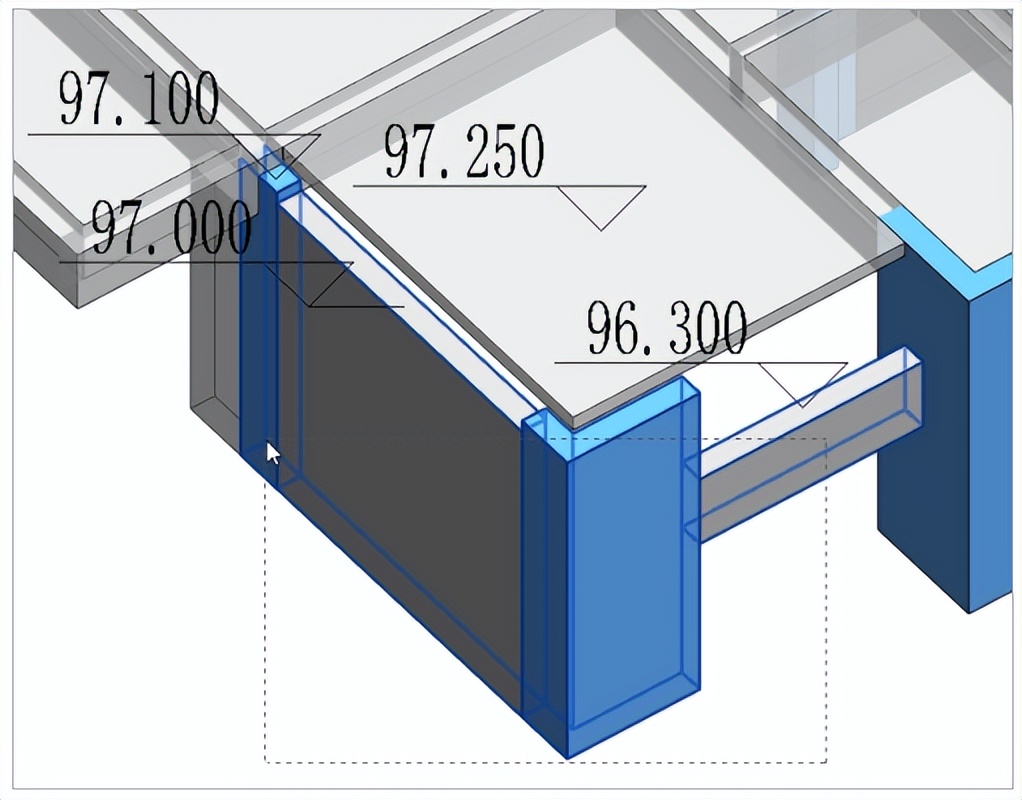

　　③再选择需要对齐的构件(可以包括参照构件一起选中);

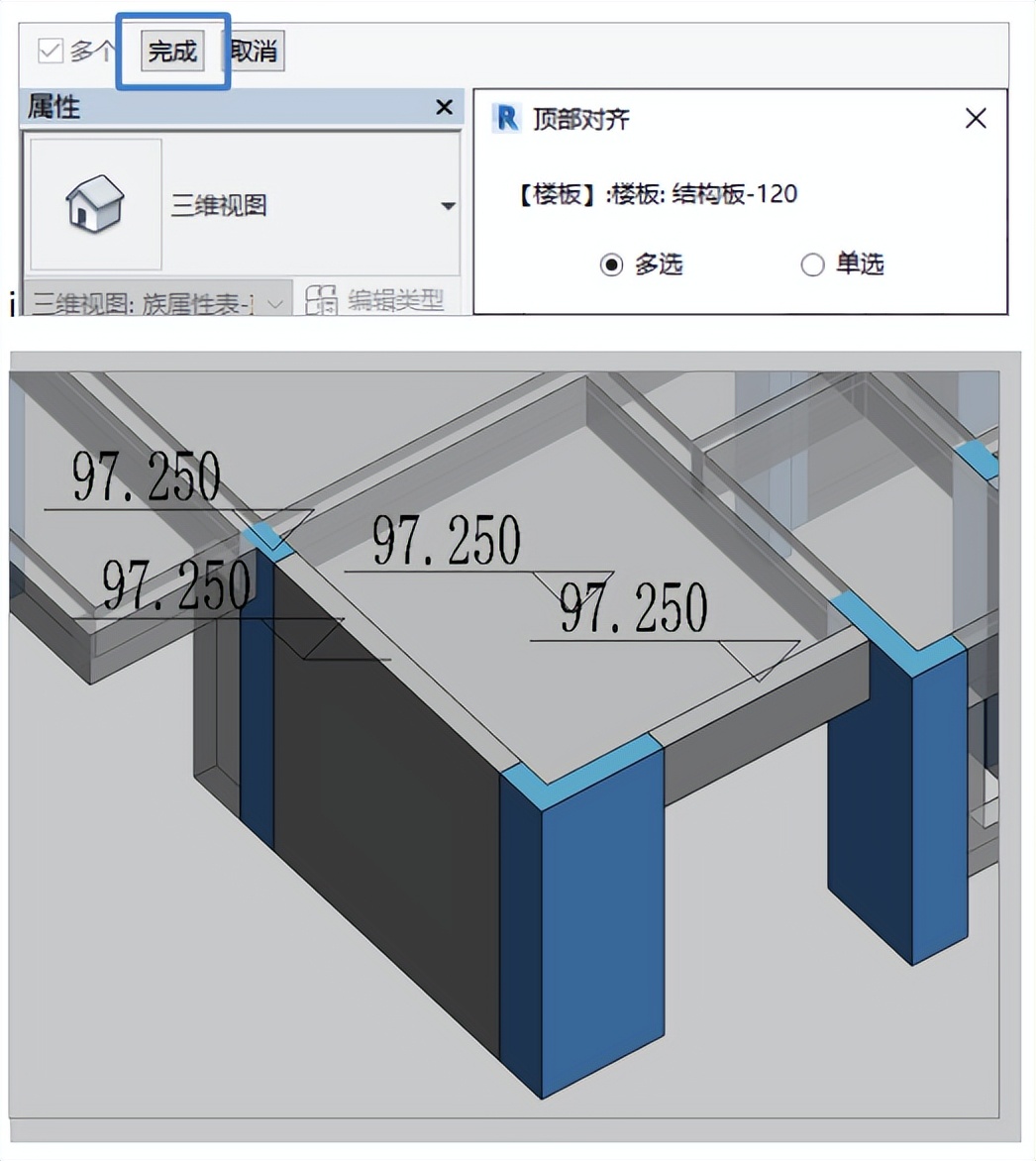

　　④点击左上角的【完成】按钮，完成对齐。

　　建模助手【土建】还有楼板开洞，梁底净高，高差板处理，楼板放坡，防水反坎，轴网集成，房间集成，快速幕墙，生成圈梁，生成过梁，扣减关系切换等等，8个模块，181功能!
