Revit中绘制弯曲的靠背栏杆和生成过梁

　　一、Revit中怎么绘制弯曲的靠背栏杆

　　栏杆通常我们见过位于在阳台处，但是在我们的古建筑中很常见到一种靠背栏杆，例如凉亭里面就很常见这种栏杆。那么如何绘制呢?

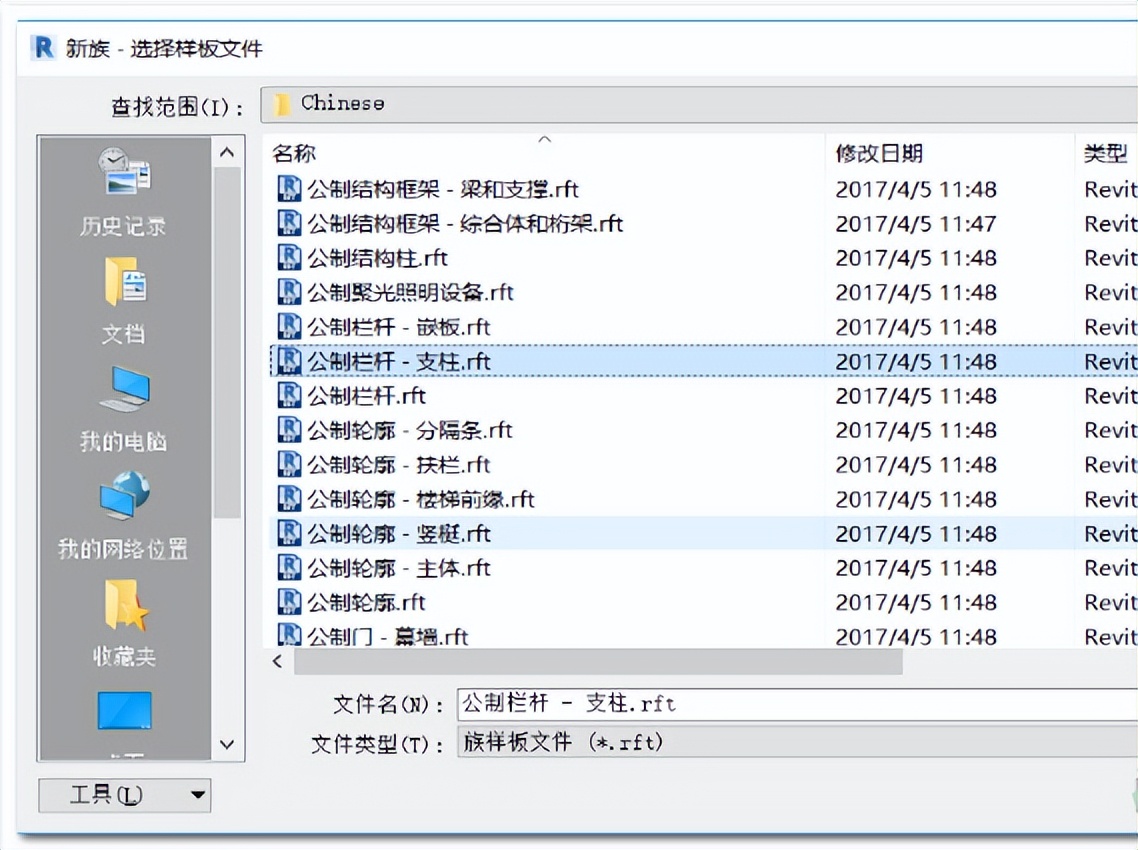

　　利用公制栏杆——支柱进行绘制

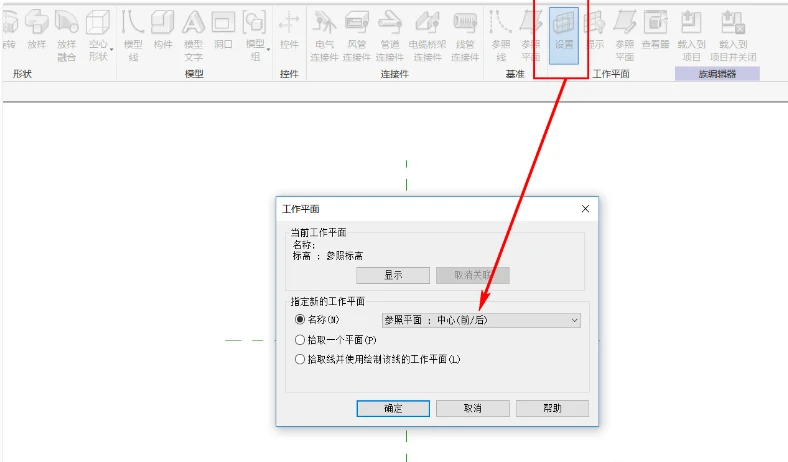

　　要运用放样工具进行绘制，设置一个工作平面，设置为前后工作平面然后选择在前立面绘制

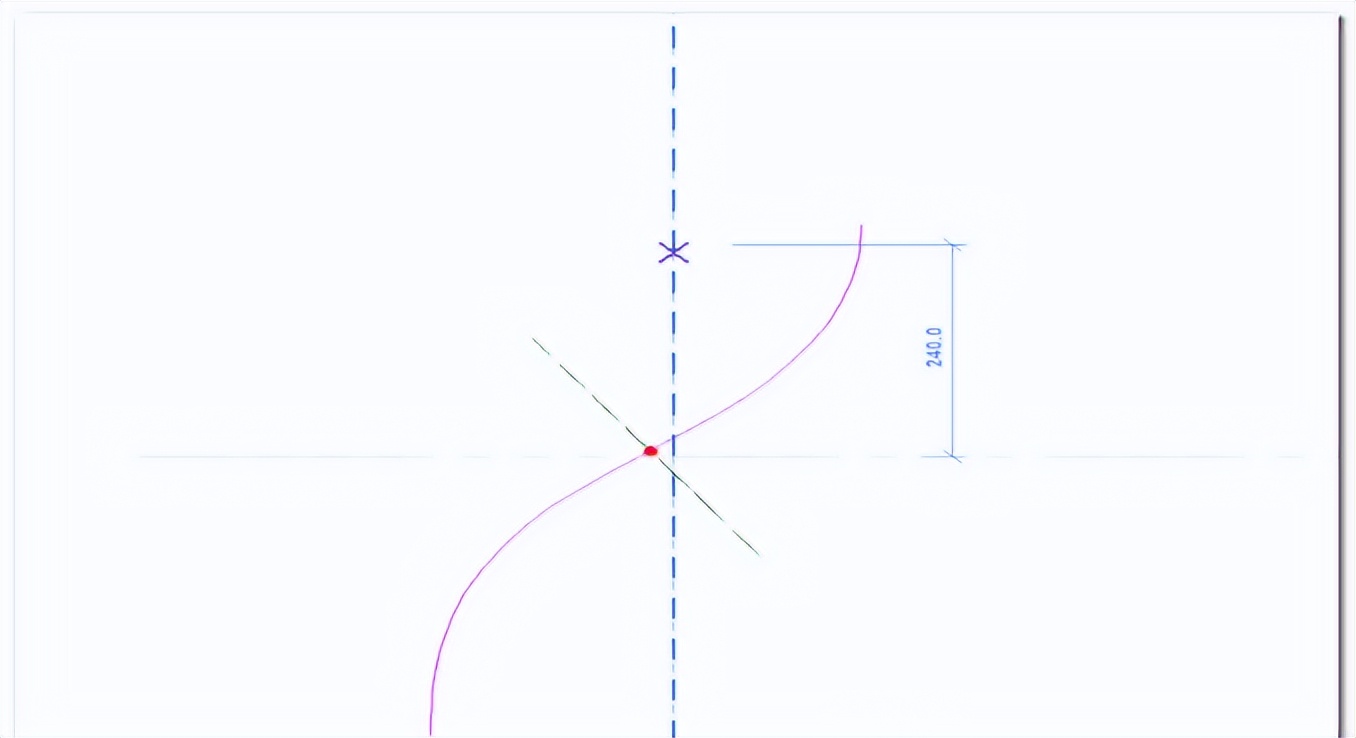

　　放样第一步绘制放样路径，我们绘制大概的靠背形状

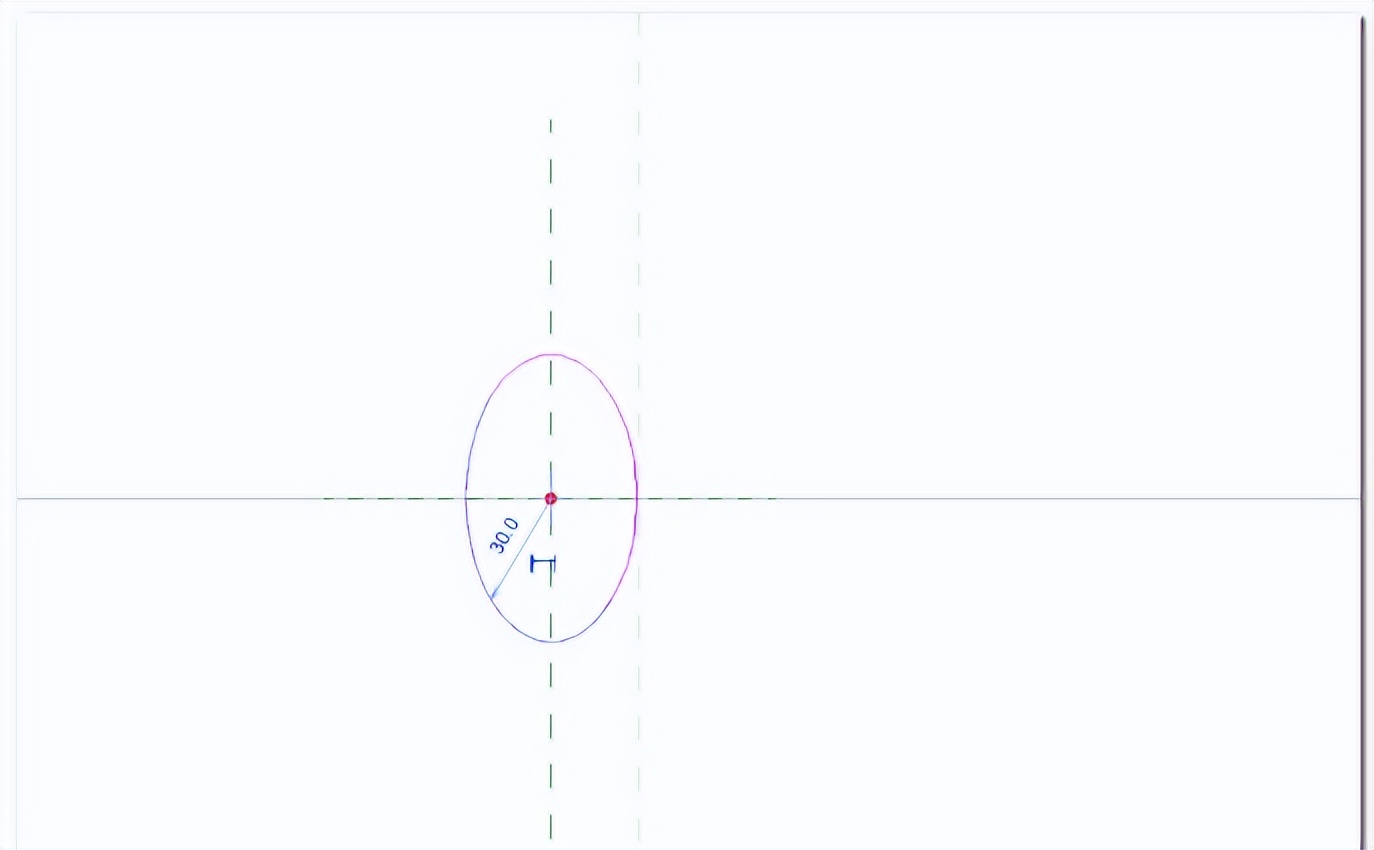

　　放样第二步，绘制放样形状，这个决定你的栏杆是矩形、圆形、多边形或者其他形状

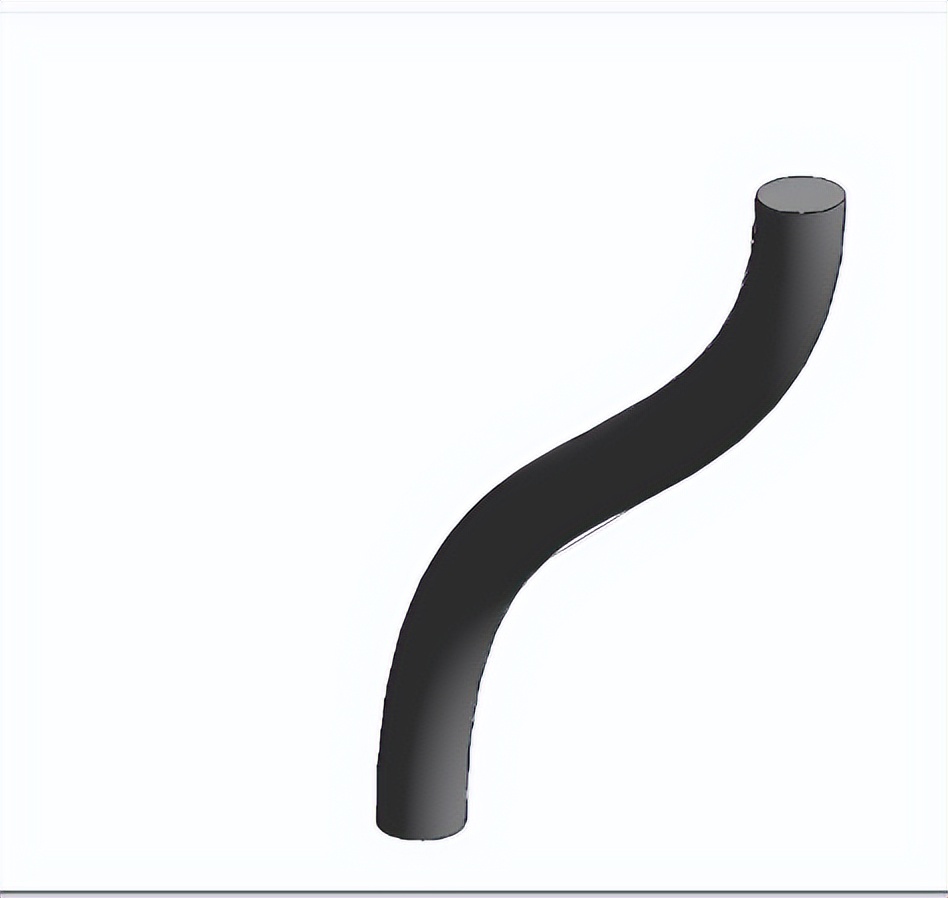

　　这样通过放样工具，我们的栏杆就绘制好了。新建一个建筑样板，将栏杆载入新建的样板中

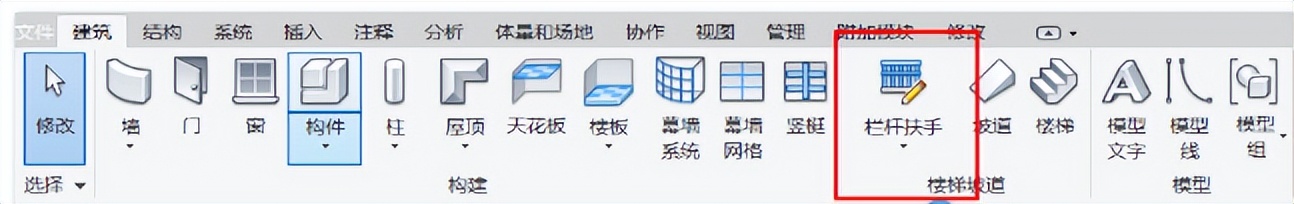

　　利用建筑选项卡中的栏杆扶手来继续编辑我们所需要的栏杆样式

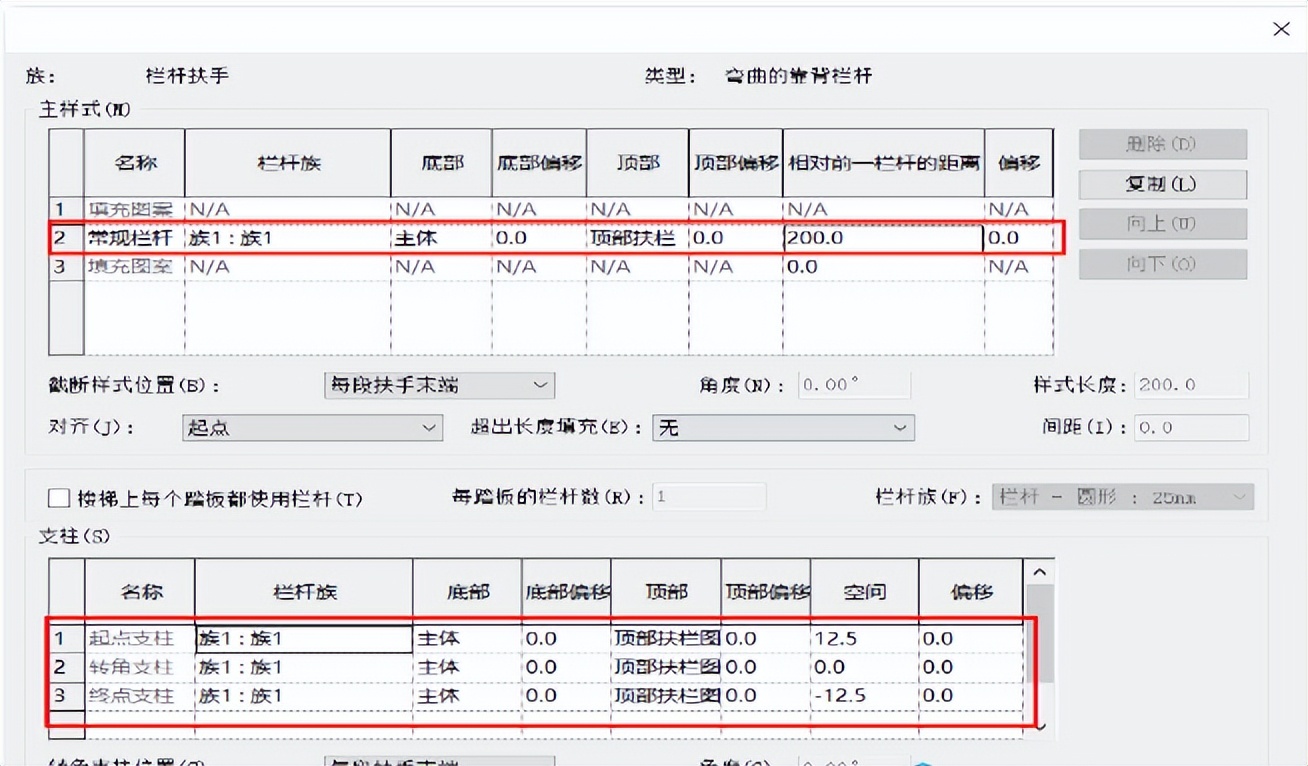

　　竖向的栏杆属性设置为将栏杆样式和各个支柱设置成我们创建好的栏杆，设置合适的间距



　　横向的栏杆样式我们只需要添加一个就好，设置好它的高度和偏移量(这里需要自己打开预览，设置距离，将横向的栏杆高度和偏移量放置在我们竖向的栏杆上)

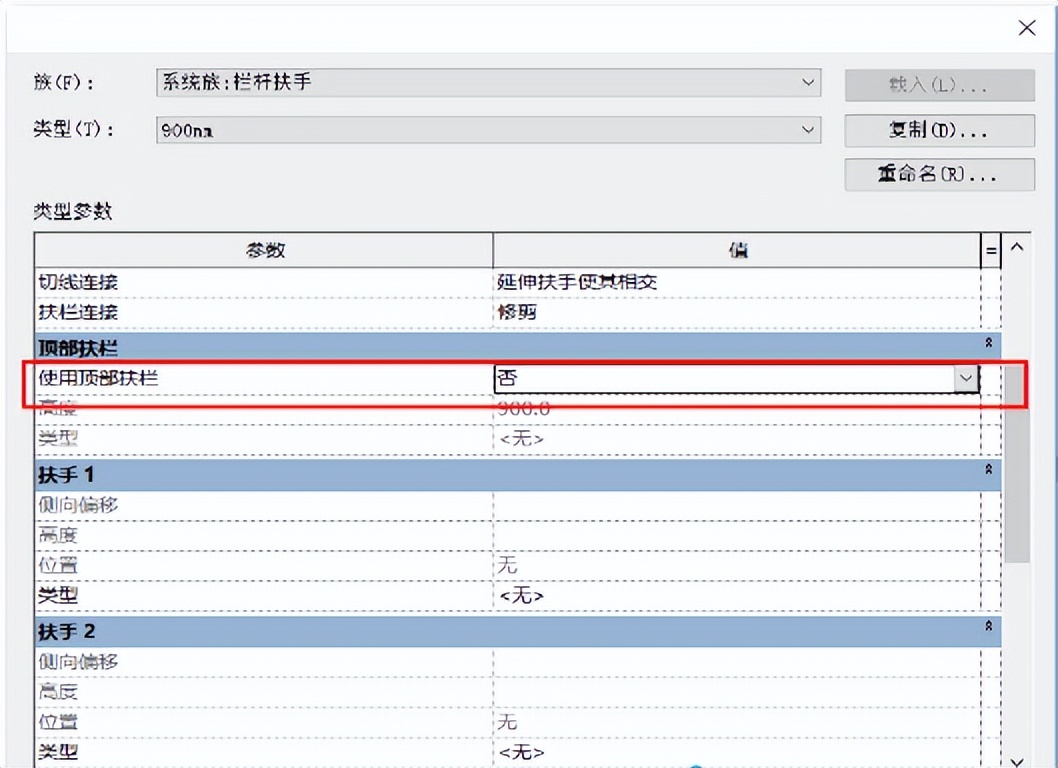

　　再将顶部栏杆取消，选择否

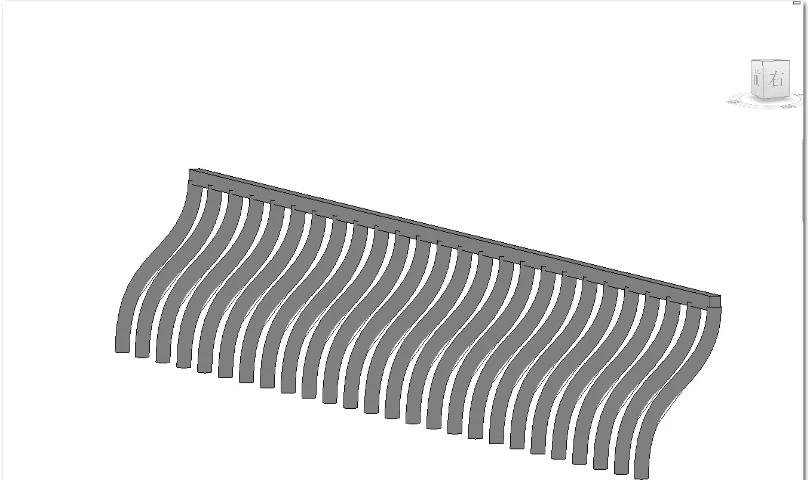

　　最后进行栏杆的放置，这样弯曲的靠背栏杆就绘制好啦



　　二、revit中怎么快速生成过梁?

　　我们需要借助建模助手【土建模块】 → 生成过梁功能，一键生成即可!

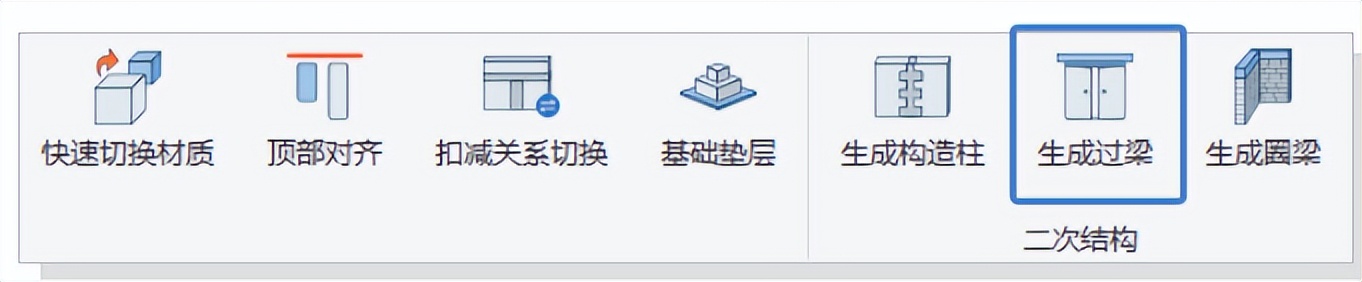

　　1.点击【生成过梁】功能。

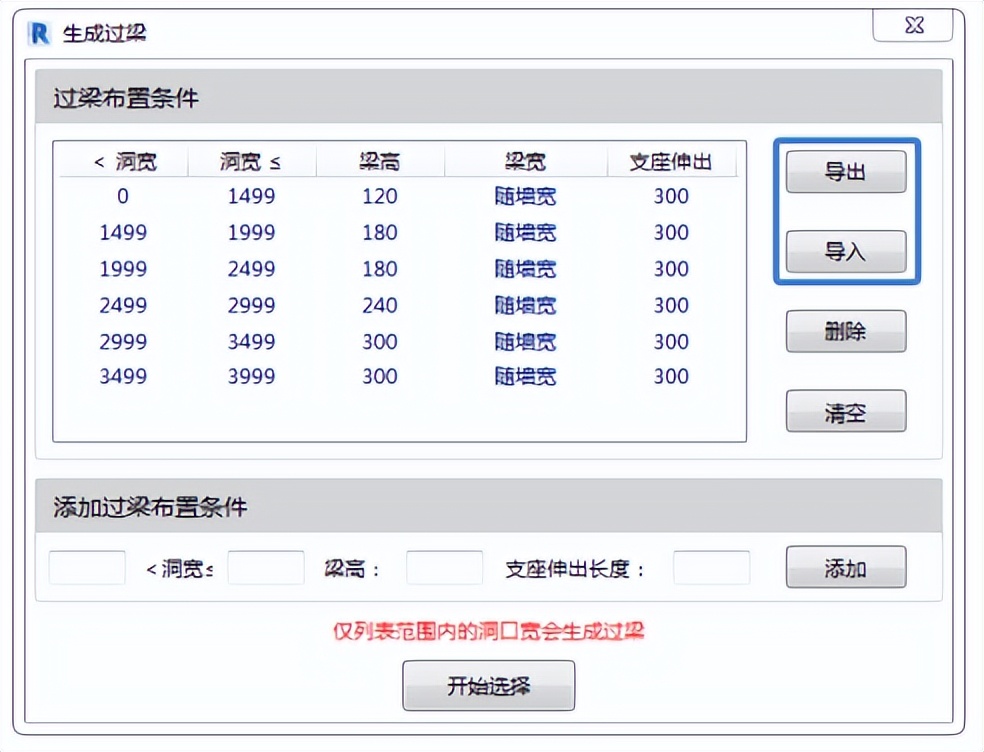

　　2.添加过梁布置条件。

　　3.可以【导出】过梁，分享给他人【导入】使用。

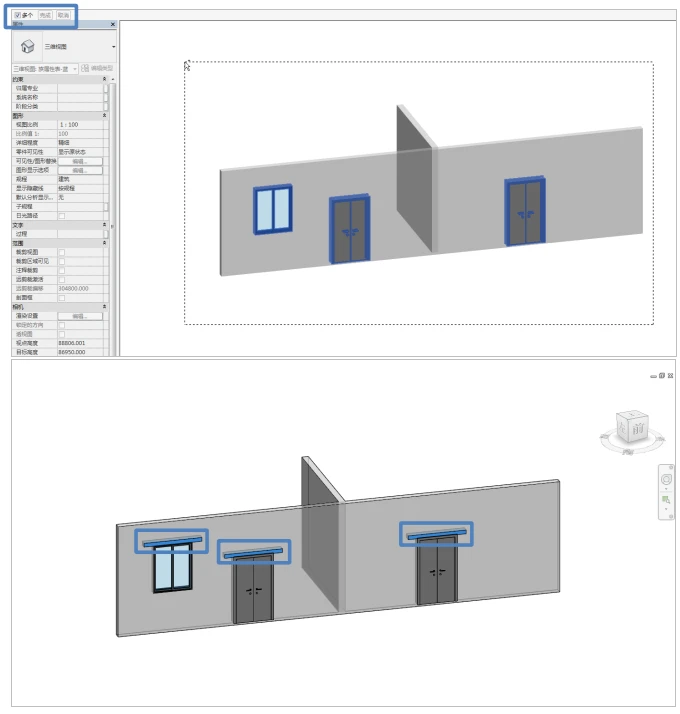

　　4.点击【开始选择】按钮，框选门窗构件，点击左上角的【完成】开始生成过梁。



　　建模助手【土建】还有楼板开洞，梁底净高，高差板处理，楼板放坡，防水反坎，轴网集成，房间集成，快速幕墙，生成圈梁，生成过梁，扣减关系切换等等，8个模块，181功能!
