快速提取地形图坐标到Revit建立场地模型?

　　一、快速提取地形图坐标到Revit建立场地模型?

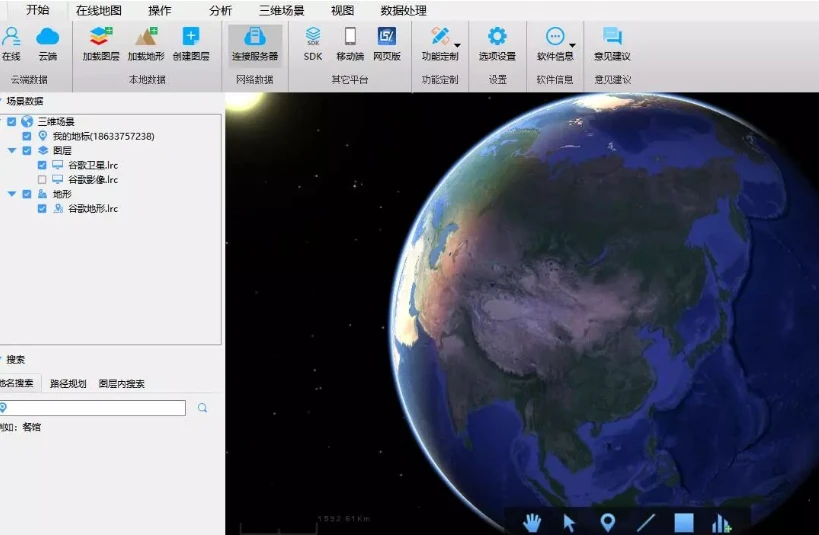

　　1、打开免费三维地形软件：

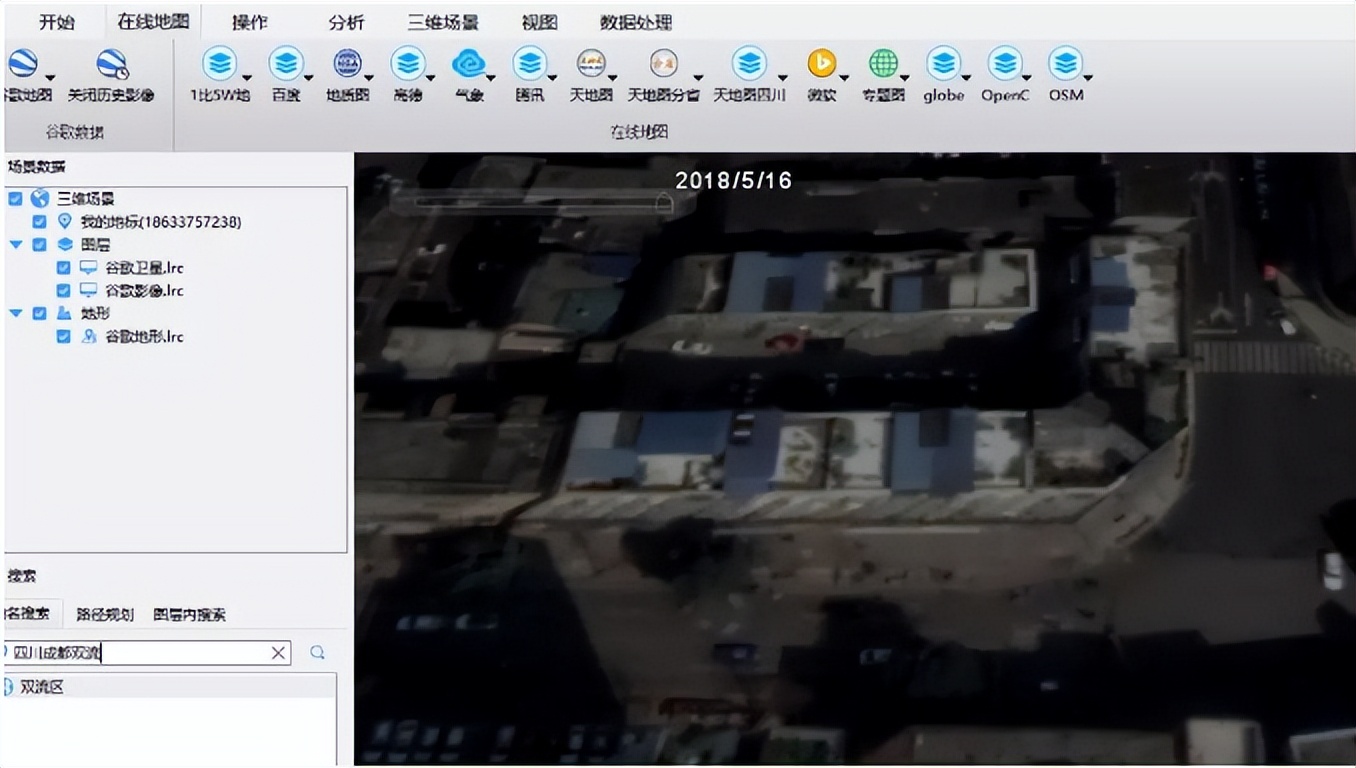

　　2、定位项目位置：

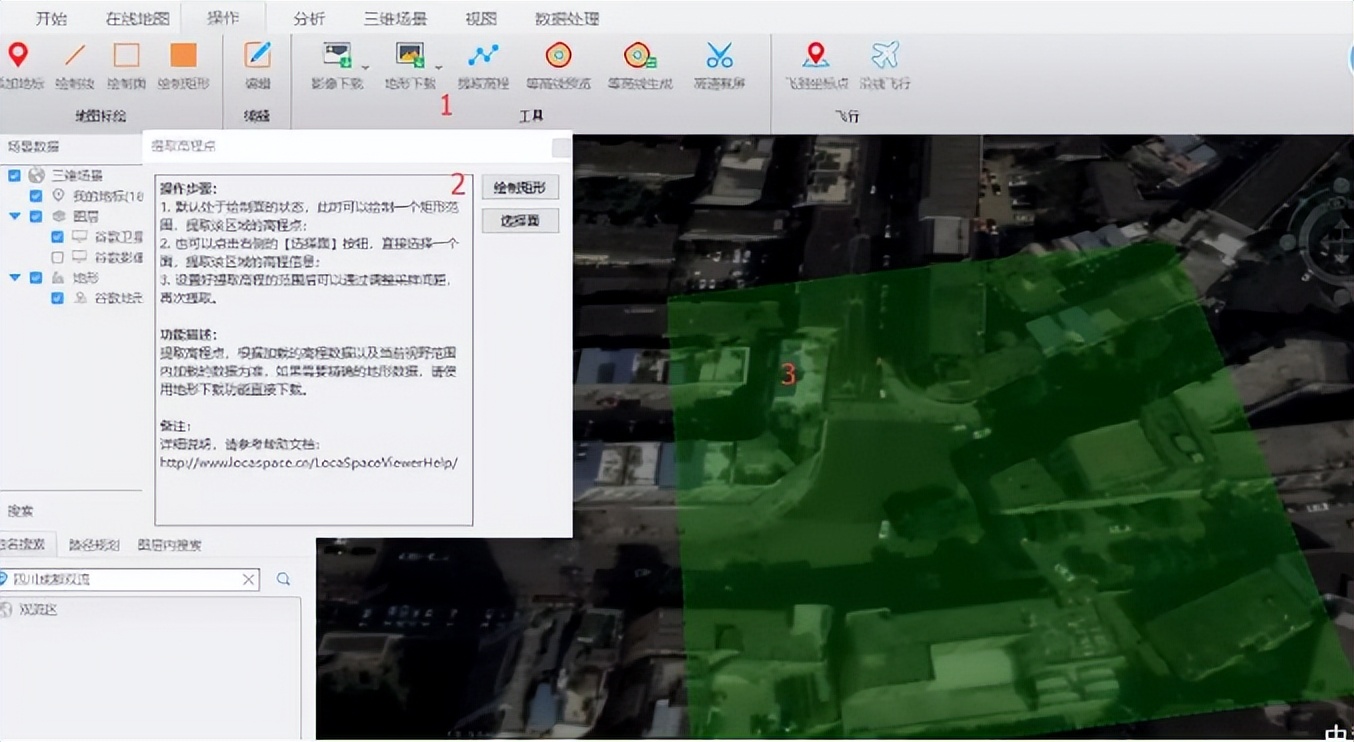

　　3、按步骤提取坐标及高程：

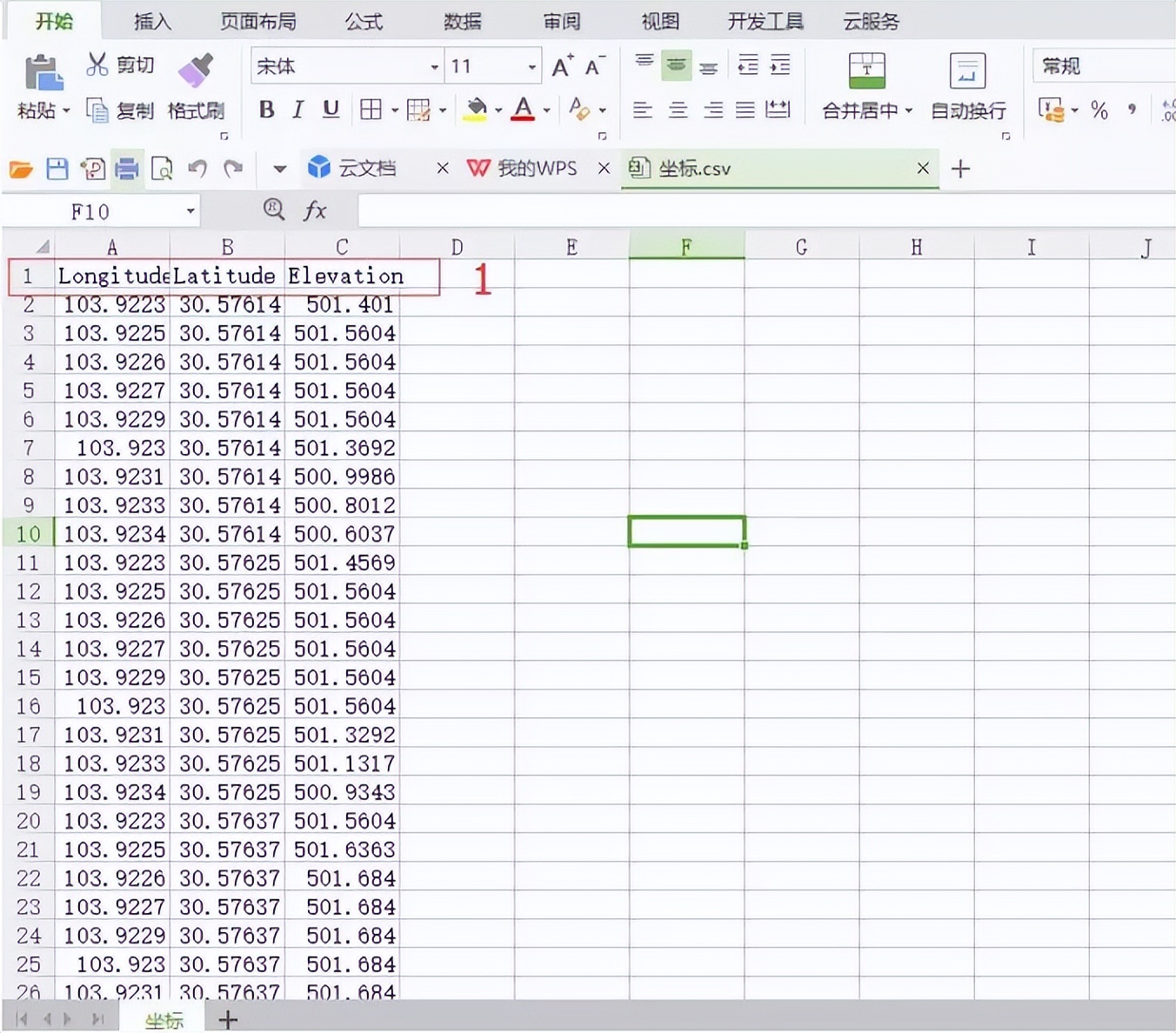

　　4、保存为csv文件格式，打开CSV文件，删除第一行：

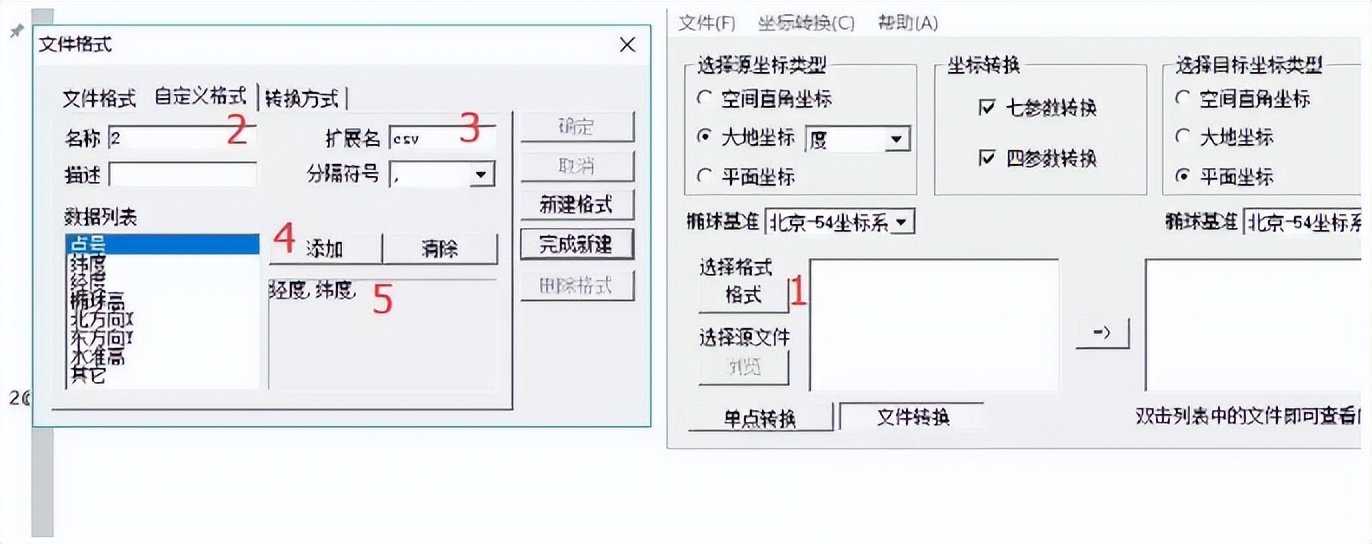

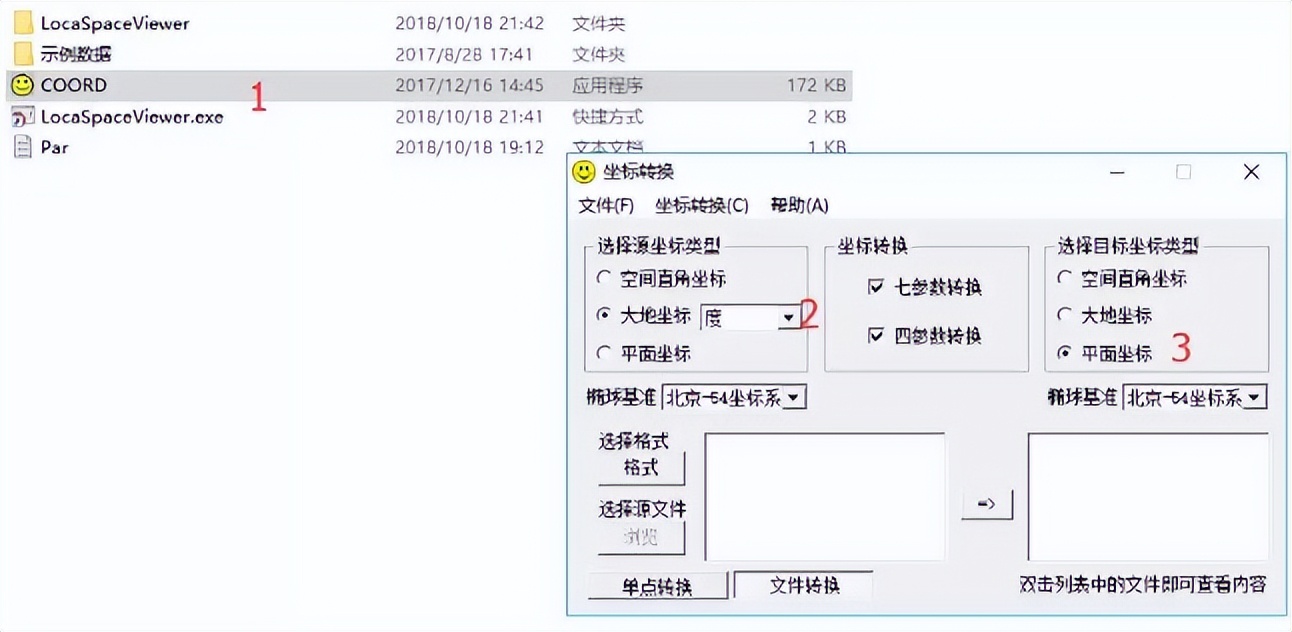

　　5、打开坐标转换软件，按步骤设置大地坐标转换为平面坐标：

　　保存



　　6、按步骤设置文件转换格式：

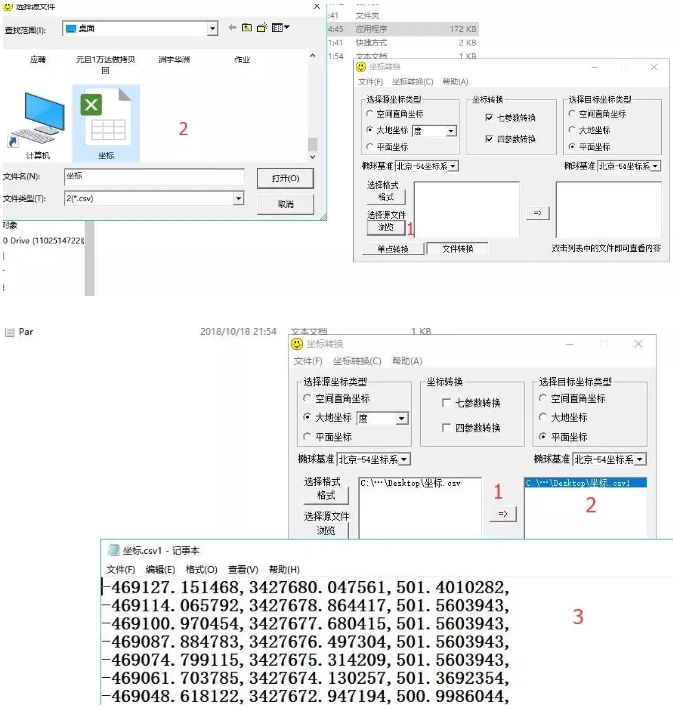

　　7、选择提取出来的大地坐标进行转换：

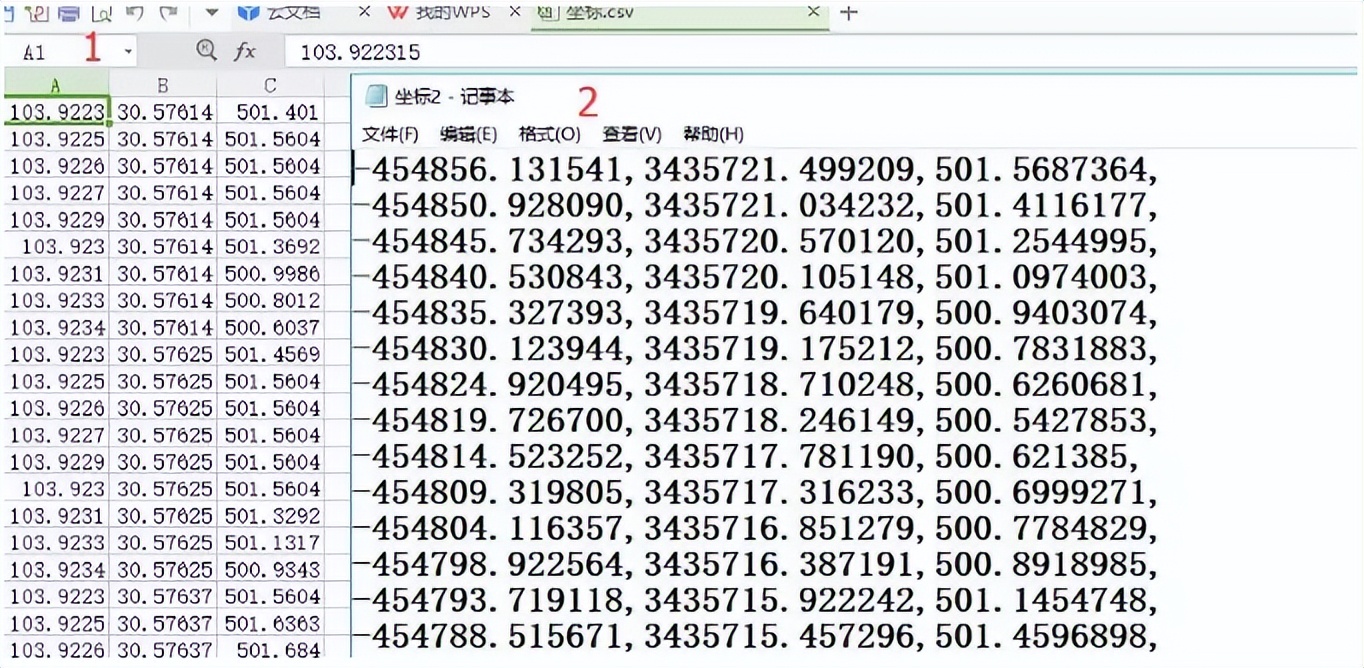

　　8、对比转换前后：原始为大地坐标，转换后为平面坐标，将导出的TXT文本格式直接加载到Revit软件：



　　二、revit中如何快速生成场地

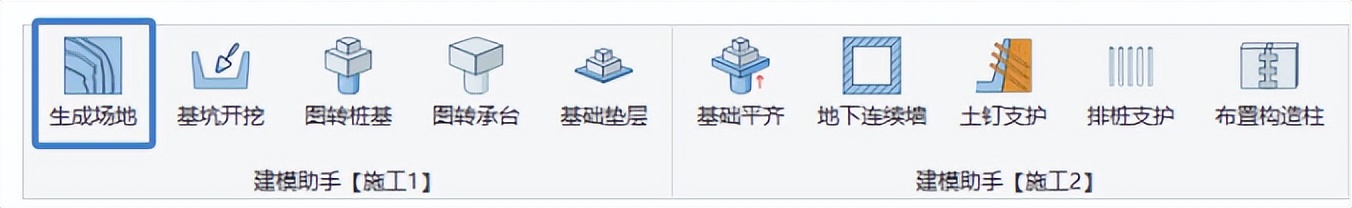

　　施工模块 → 生成场地

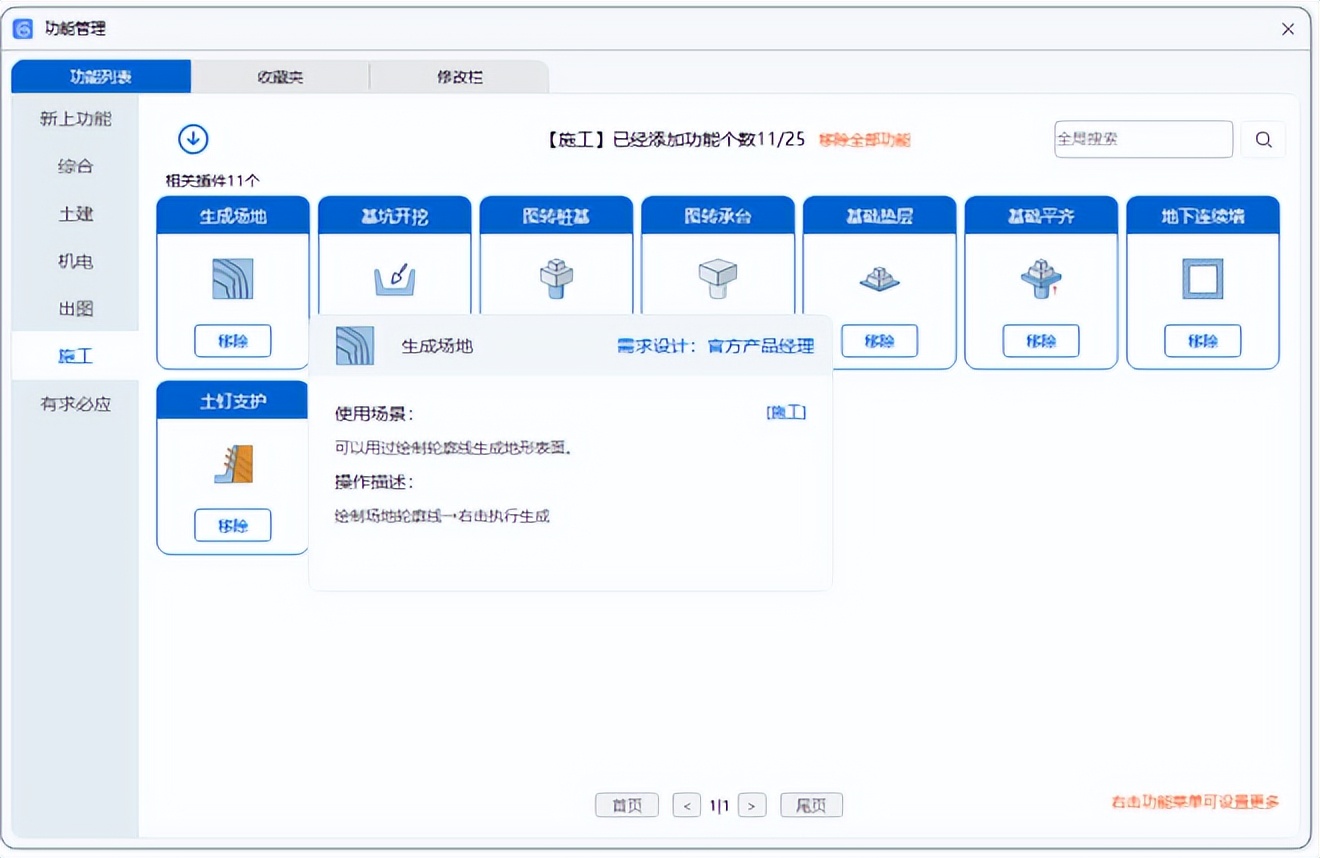

　　在【管理模块】的【功能管理】选择【生成场地】功能添加到Revit界面。



　　使用【生成场地】功能，可以用过绘制轮廓线生成“地形表面”。

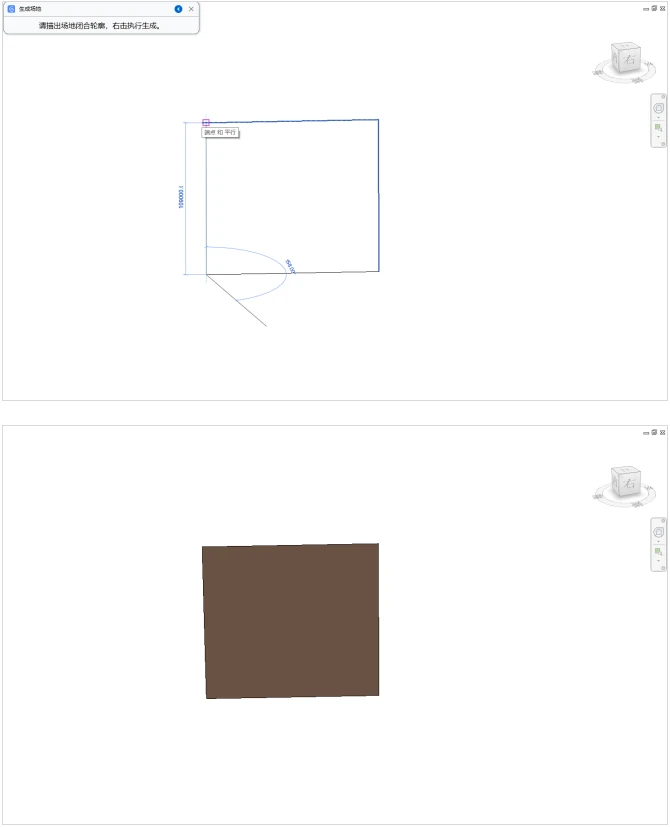

　　1. 直接用线绘画为闭合的轮廓线即可生成“地形表面”。



　　BIM建模助手【施工】模块还有：生成场地，图转桩基，图转承台，基础垫层，基础平齐，地下连续墙，土钉支护，排桩支护，布置构造柱，砌体排砖，快速拟建等等181个功能，8大模块!
