Revit中用楼板创建散水和批量成板

​一、Revit中用楼板创建散水

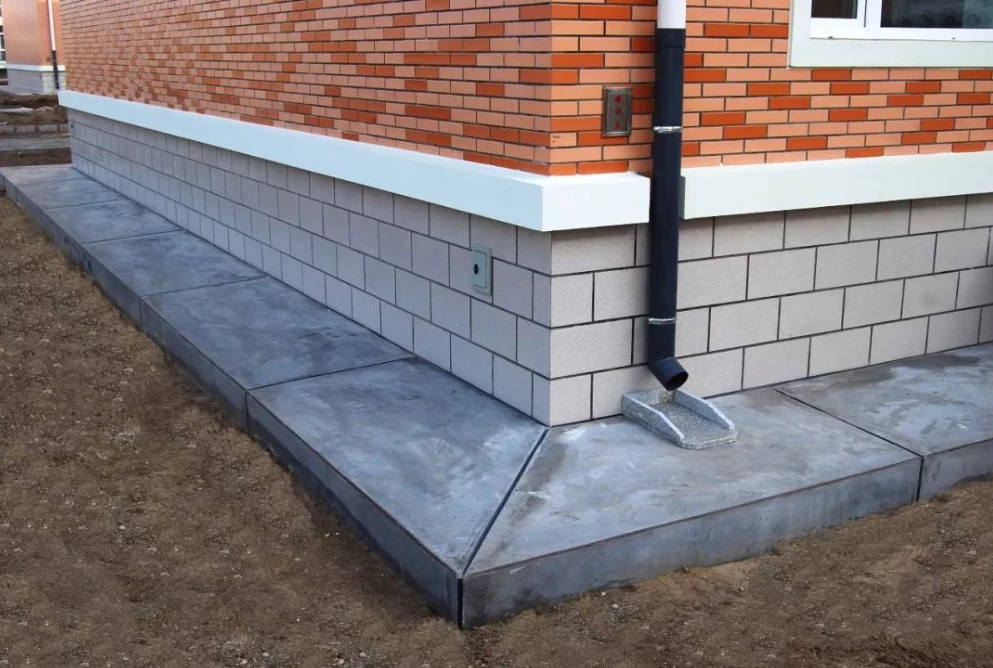

　　在Revit中用楼板来创建散水，散水：散水是指房屋外墙四周的勒脚处(室外地坪上)用片石砌筑或用混凝土浇筑的有一定坡度的散水坡。散水的作用是迅速排走勒脚附近的雨水，避免雨水冲刷或渗透到地基，防止基础下沉，以保证房屋的巩固耐久。散水宽度一般不应小于80厘米，当屋檐较大时，散水宽度要随之增大，以便屋檐上的雨水都能落在散水上迅速排散。

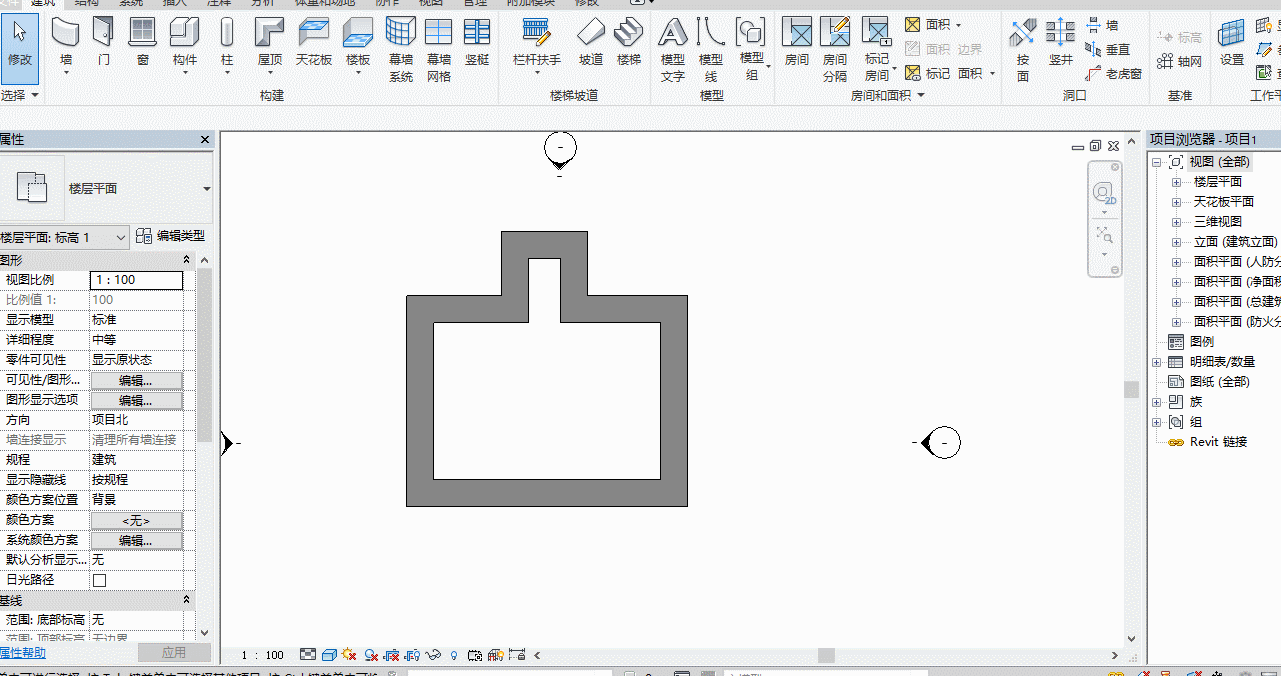

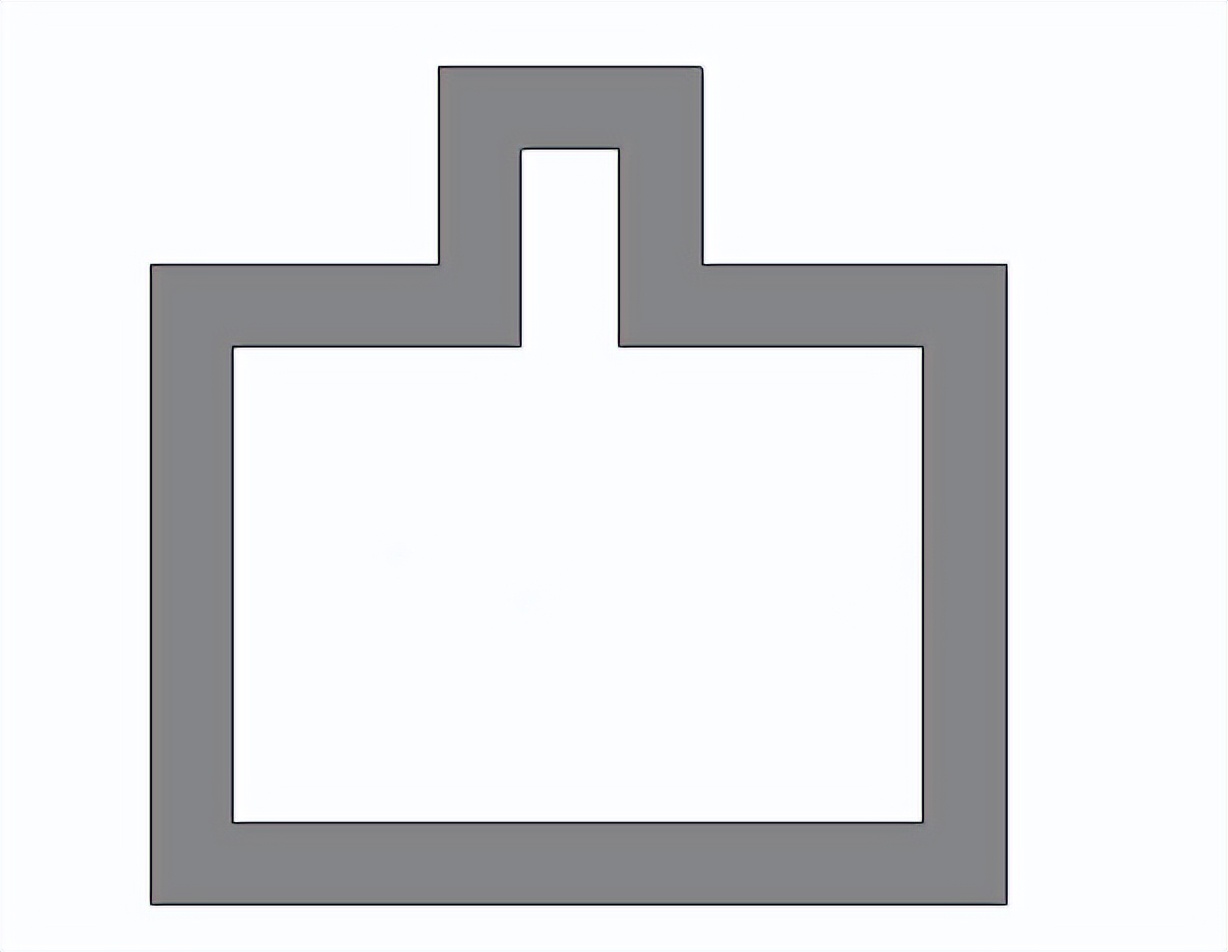

　　1. 点击创建楼板命令，在绘制模式中根据散水的轮廓形状绘制楼板。

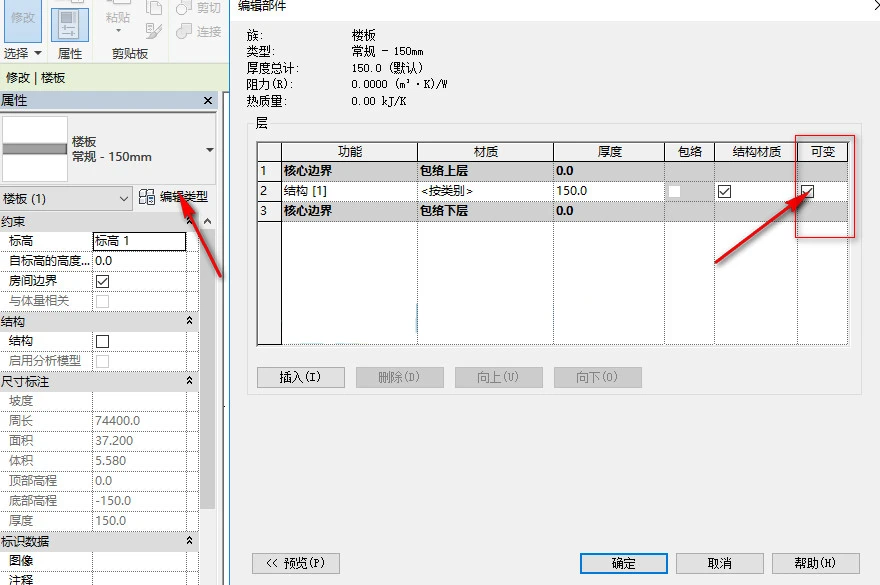

　　2. 选择创建的楼板，在其类型属性对话框中编辑楼板结构，勾选“可变”复选框。

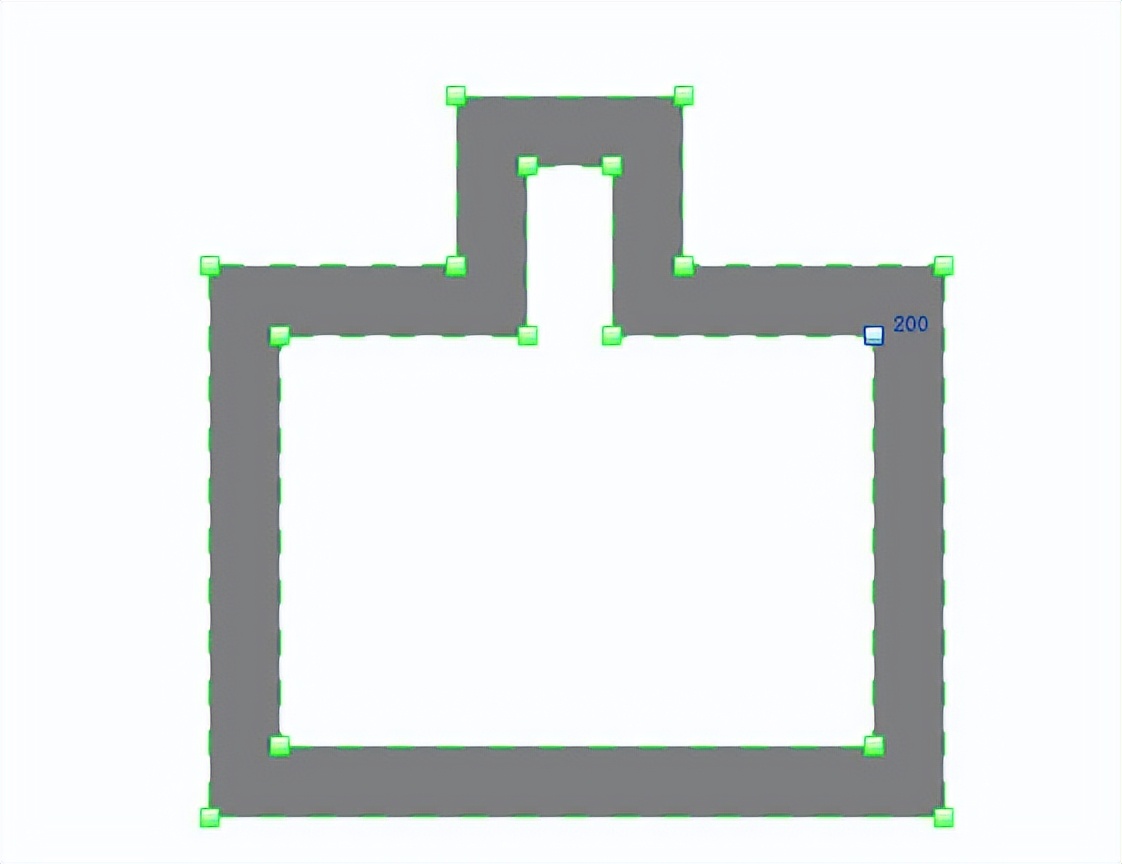

　　3. 确认后，选中刚才创建的楼板，点击修改选项卡下“修改子图元”命令，依次修改每个角点的标。

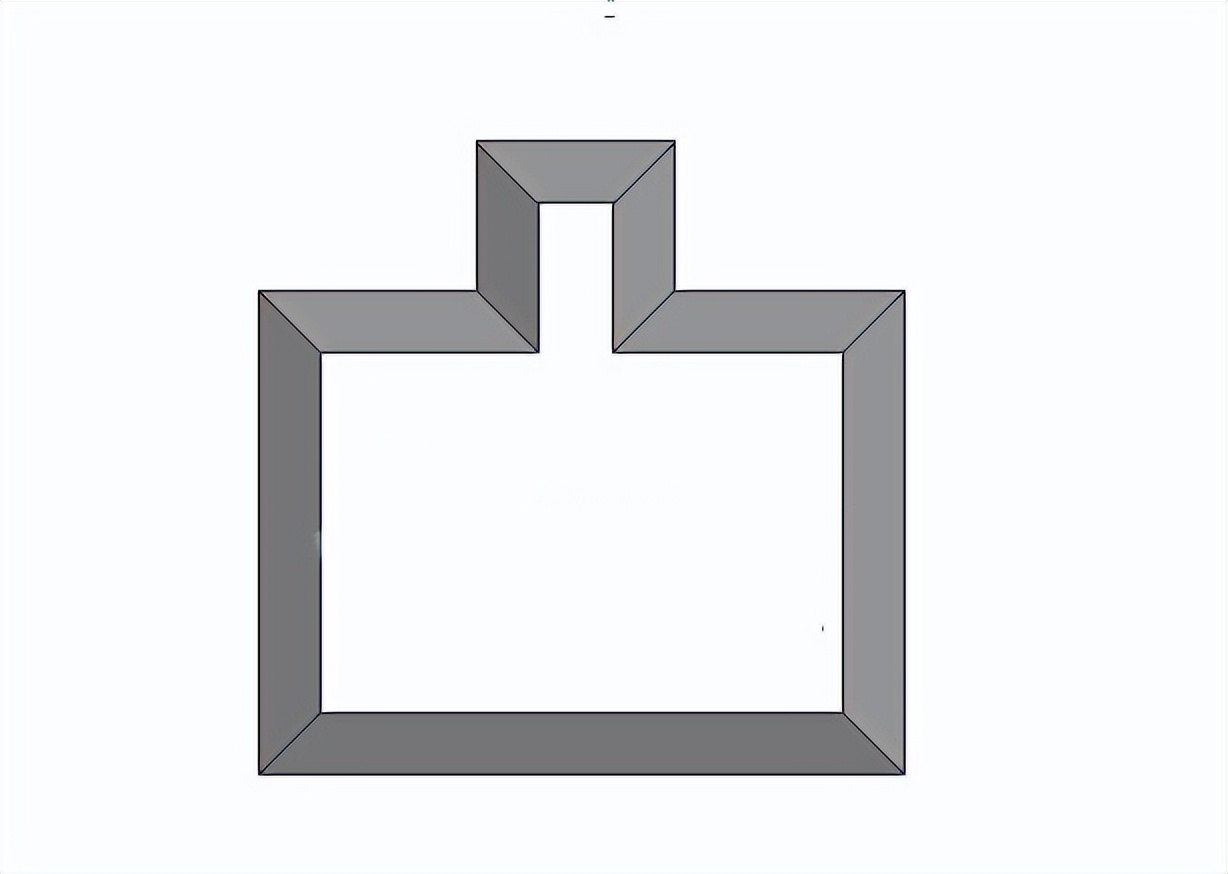

　　4.将靠近墙的角点标高调节到需要的高度，完成所有角点的的标高设置后退出命令，散水就创建完成了。



　　操作步骤：



　　二、Revit中一键批量成板

　　使用建模助手【土建模块】 → 一键成板

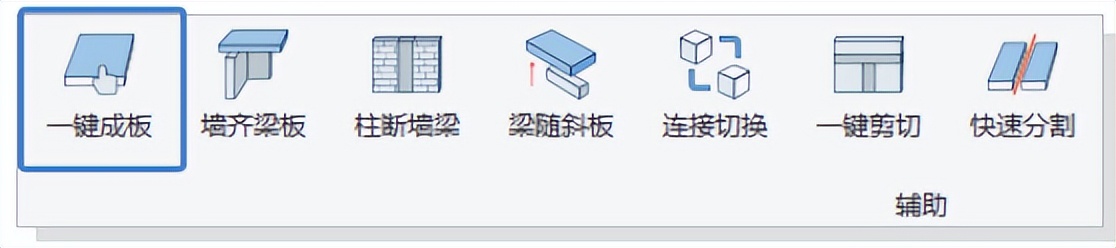

　　1.点击【一键成板】功能

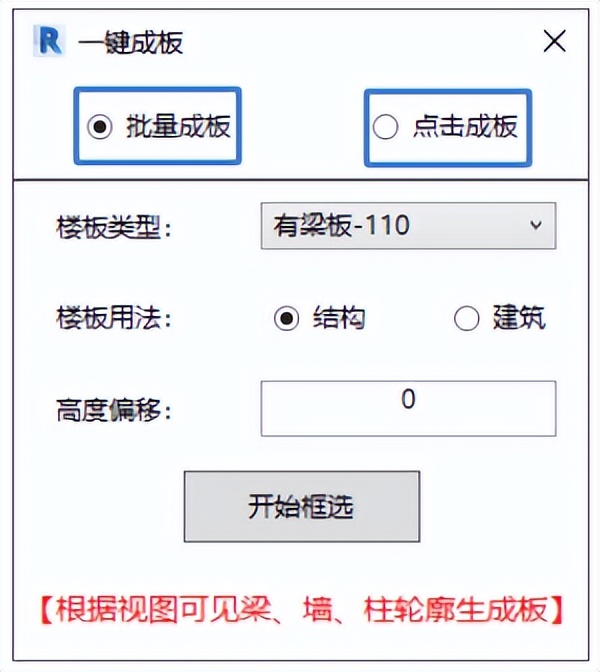

　　2.两种模式：①批量成板；②点击成板。



　　可以预设的值有：楼板类型、结构/建筑板、楼板高度偏移。

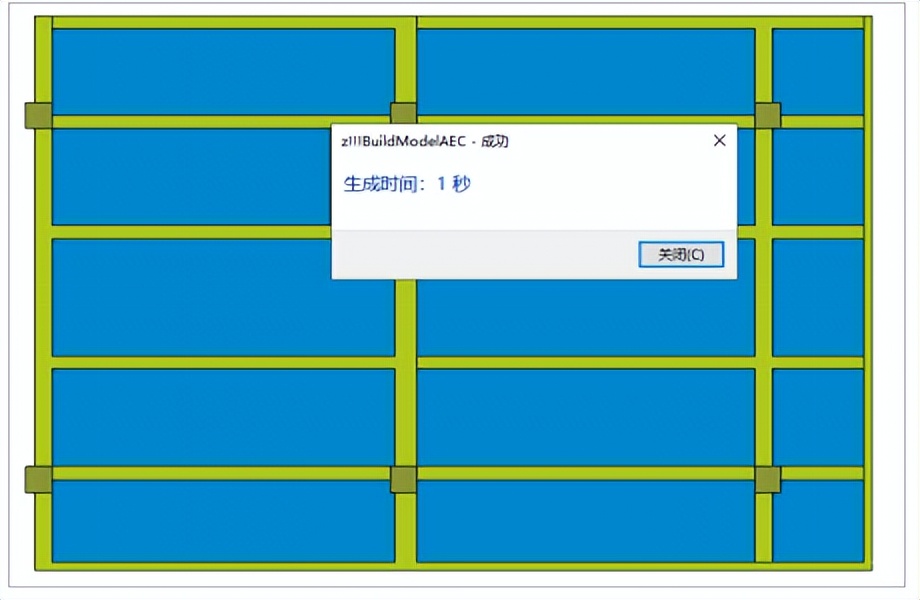

　　①批量成板：根据结构柱、墙、梁围成的闭合线圈生成板。

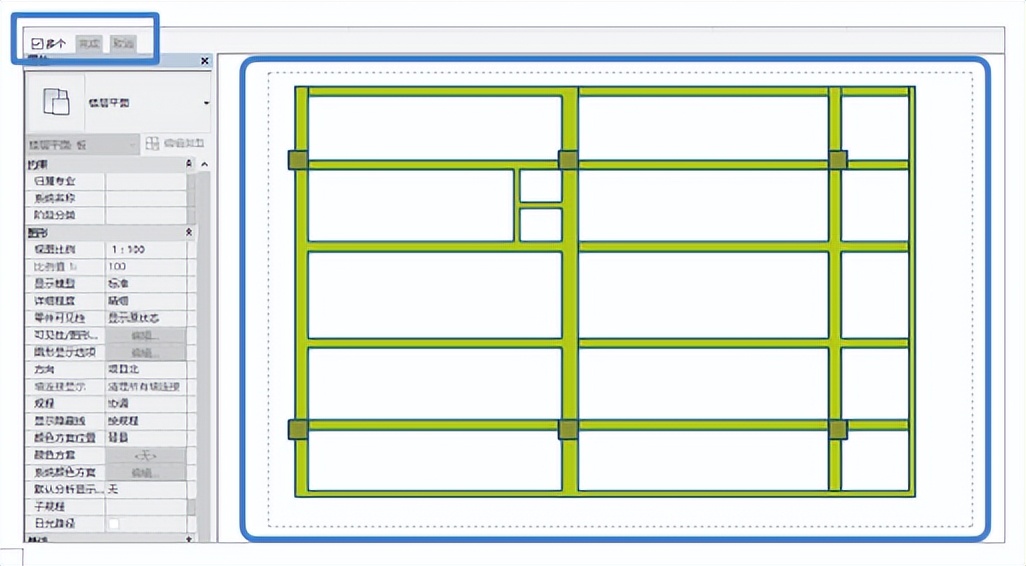

　　功能操作：点击【开始框选】按钮，框选柱、墙、梁后，点击左上角的【完成】按钮。



　　②点击成板：根据结构柱、墙、梁围成的闭合线圈生成板。



　　功能操作：点击一个由结构柱、墙、梁围成的闭合空间。

　　BIM建模助手【土建】模块还有：快速幕墙，房间集成，轴网集成，防水反坎，楼板放坡，高差板处理，梁底净高，楼板开洞，图转轴网，图转桩，图转墙，精准生梁等等181个功能，8大模块可使用!
