proteus删除,相同操作快捷方式,新建顶层图纸,块操作,电压网络配置

1、删除导线,元器件快捷方式——双击右键

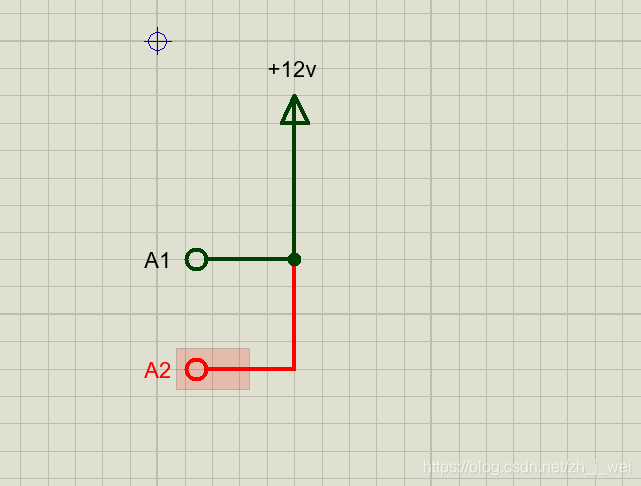

2、进行相同操作时,第二次做双击左键可快速完成,如下图,只有第一行连线需手画,下面的双击接口即可
在这里插入图片描述
3、新建顶层图纸和更改顶层图纸页标题在菜单栏的设计栏里

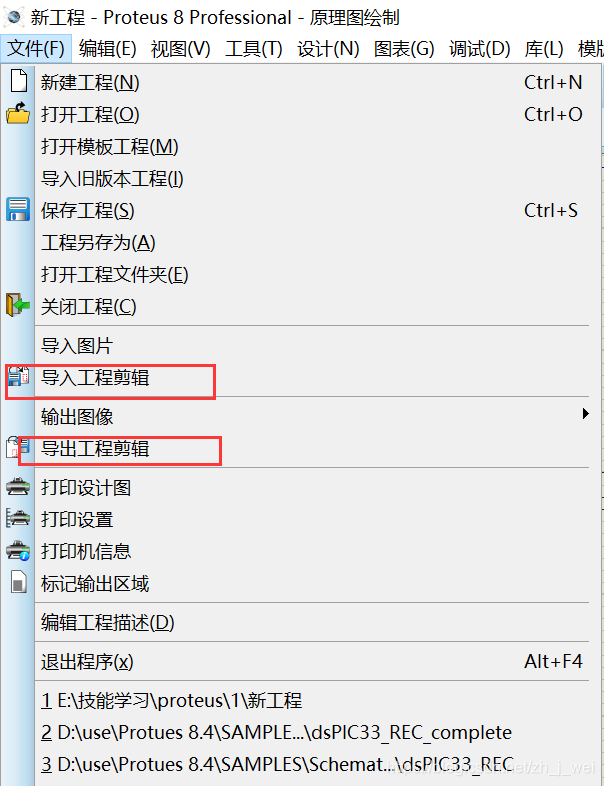

4、可以选中一部分电路进行块操作,也可以保存起来,还可以将曾经保存的块导入当前的电路图
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
5、设置各电源供应的电压,设置各芯片隐藏引脚连接的网络

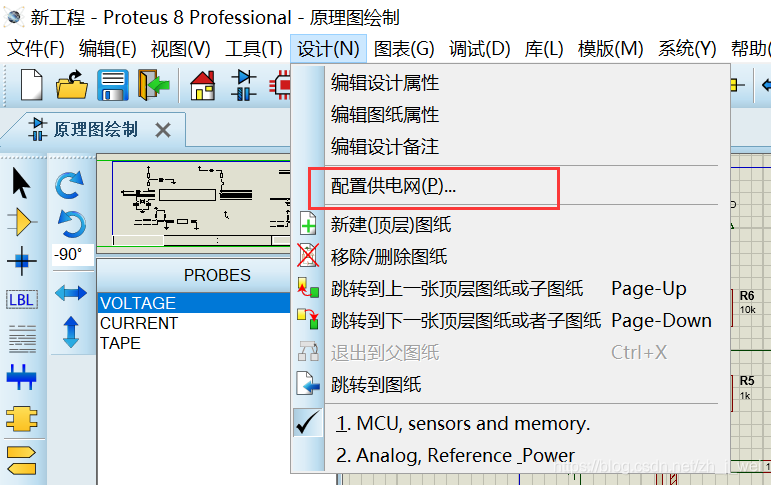

设计->配置供电网

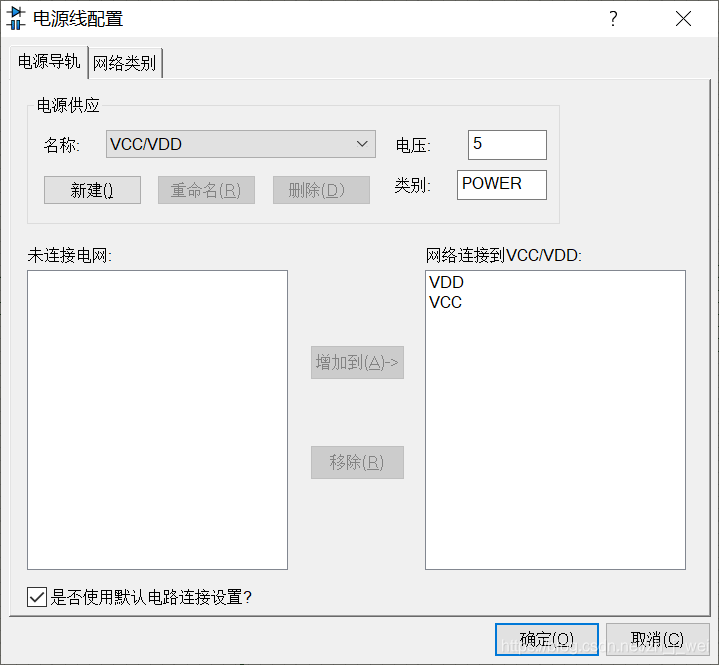

在这里插入图片描述
在这里插入图片描述
注:
①给电源端子设置电压时,注明正负,则在电源线配置中自动出现相应的电源供应
②默认情况下,VCC=VDD=5v,GND=VSS=0v

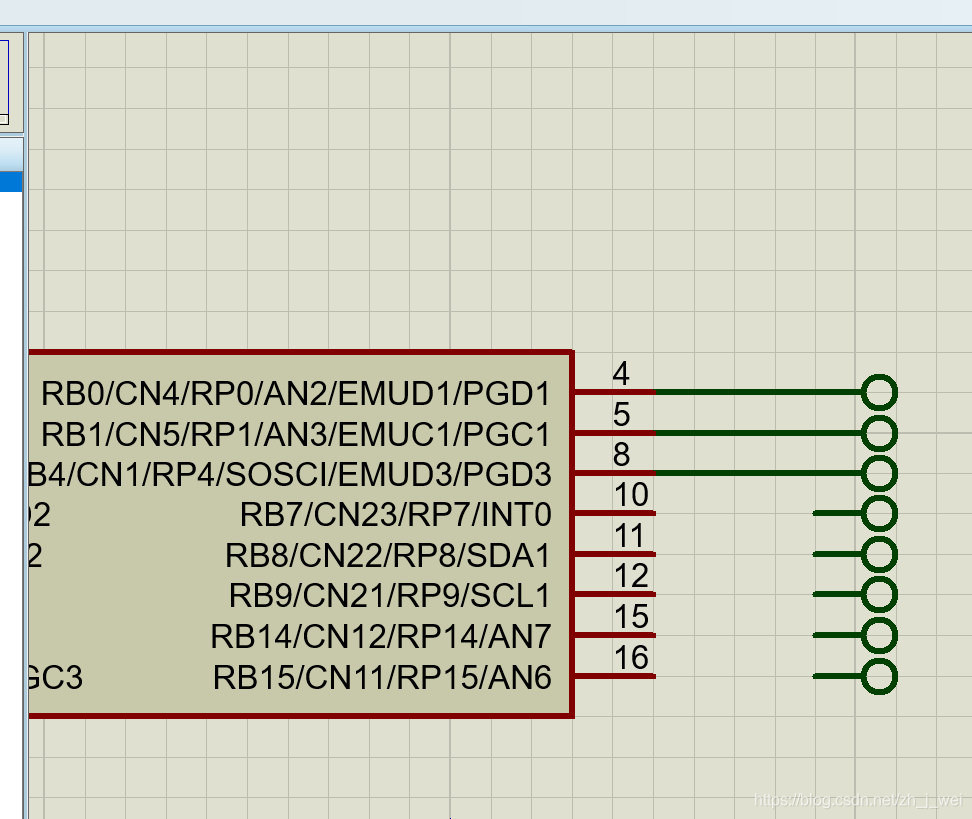

6、可以通过下图的方式将各引脚连接到相应的电源供应上
在这里插入图片描述
记于2020年7月12日
