作者：翟天保Steven
版权声明：著作权归作者所有，商业转载请联系作者获得授权，非商业转载请注明出处

函数原型

void arrowedLine(InputOutputArray img, Point pt1, Point pt2, const Scalar& color,
                 int thickness=1, int line_type=8, int shift=0, double tipLength=0.1);

参数说明

InputOutputArray类型的img，输入图像，如Mat类型。
Point类型的pt1，绘制箭头的起点。
Point类型的pt2，绘制箭头的终点。
Scalar类型的color，绘制箭头的颜色。
int类型的thickness，绘制箭头的粗细。
int类型的line_type，绘制线的类型，-1就是FILLED（填满），4是LINE_4（4连通域），8是LINE_8（8连通域），LINE_AA（抗锯齿线）。
int类型的shift，该数值可以控制箭头的长度和位置，比如当其为1时，箭头的位置变为原先的1/2，长度也变为1/2，若该数值为2，则均变为原先的1/4。我猜测数值X和缩放的比例关系应该是2的X次方的倒数。
double类型的tipLength，箭头和箭身的比例，默认为0.1。

测试代码

#include<iostream>
#include<opencv2/opencv.hpp>
#include<ctime>
#define PI 3.1415
using namespace std;
using namespace cv;
int main(void)
{
	cv::Mat src = imread("girl.jpg", 1);
	cv::Mat result = src.clone();
	int row = src.rows;
	int col = src.cols;

	cv::Point start = cv::Point(col / 2, row / 2);
	cout << "Please input the angle(°):" << endl;
	float in;
	cin >> in;
	float in_ = in * PI / 180.0f;
	float arrowedlength = row / 4;

	cv::Point end = cv::Point(col / 2+ arrowedlength*sin(in_), row / 2 + arrowedlength * cos(in_));

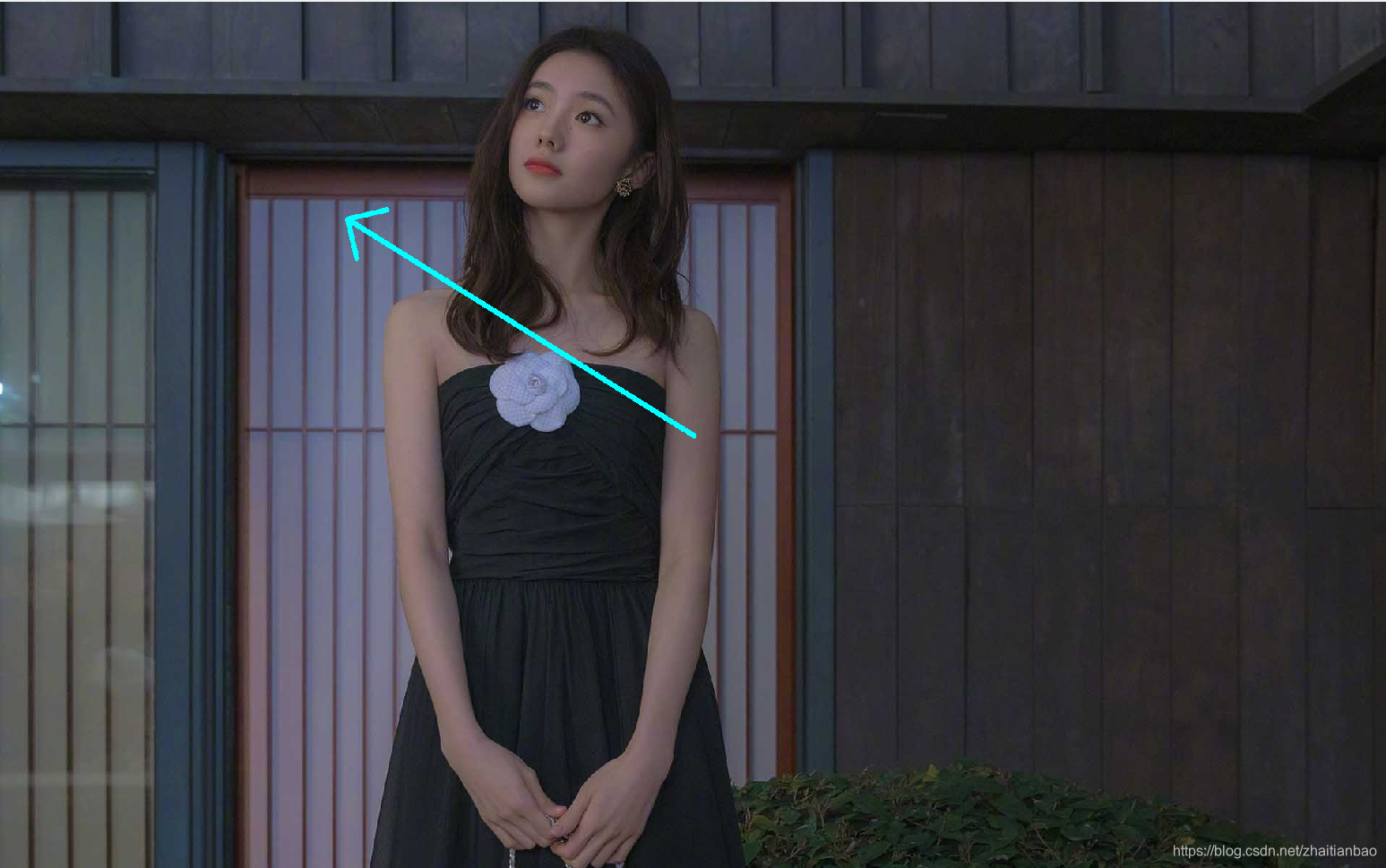

	cv::arrowedLine(result, start, end, cv::Scalar(255,255,0), 6,8,0);
	imshow("original", src);
	imshow("result", result);
	waitKey(0);
	system("pause");
	return 0;
}
