行业现状

光伏发电行业

谐波问题

光伏发电使用的逆变器通过半导体功率开关的开通和关断作用，把直流电转变成交流电，在此过程中会产生谐波问题。

电压波动问题

新能源发电的不确定性造成输出功率的随机波动，导致电网频率偏差、电压波动与闪变。

直流分量

采用电力电子装置接入的新能源发电系统还会有直流分量的影响。

数据中心行业

谐波问题

数据中心中大量的变频设备、UPS、开关电源等非线性负荷设备在工作过程中会产生大量的谐波。影响数据中心的配电系统安全运行。

电压暂降问题

日常供电过程中出现电压暂降，会导致控制或驱动系统等设备的中断，造成数据丢失等问题。

半导体行业

谐波问题

芯片制造用的晶圆机或变频控制的半导体机台等设备会产生大量的谐波，从而造成机台设备自身的坏机现象，甚至引起生产线停线、半成品的报废。

电压暂降问题

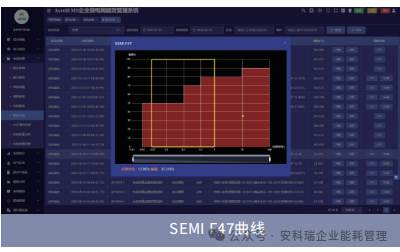

半导体、LCD制造对电压暂降非常敏感,持续16ms的幅值为额定值85%-90%电压暂降即可能导致设备停机。短时中断时负载与供电系统基本断开。对于半导体行业而言,两者均会造成设备停机。

石化行业

谐波问题

石化行业大量使用的电解槽、电加热器、开关电源、UPS、变频器等会造成大量的谐波。

电压波动和电压暂降

电网因雷击、对地短路、发电厂故障等原因会造成“晃电”现像，从而造成石化装置停车，进而导致生产过程紊乱，装置非计划停工，给生产造成局的损失。

应用场景

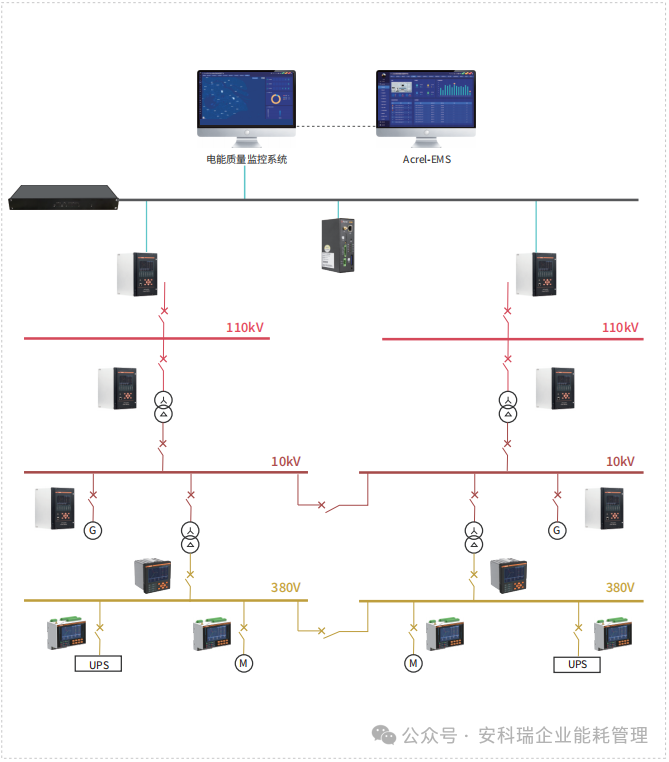

电能质量监测与分析系统可应用于半导体、光伏发电、风力发电、石化、冶金、煤矿、钢铁、轨道交通、生物制药、数据中心等场合,其中APVew系列电能质量监测装置可以应用于110kV及以下的中低压供电系统中。

案例分析

案例一

上海某半导体新增30万片集成电路用300mm高端硅片研发与制造项目

方案配置

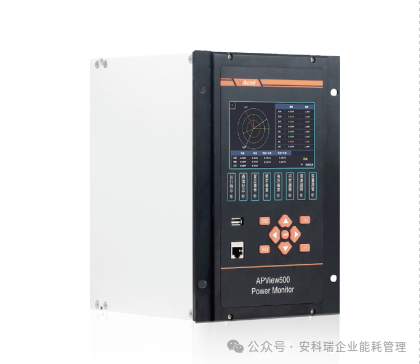

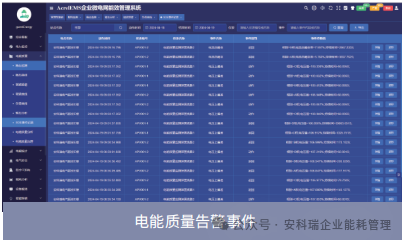

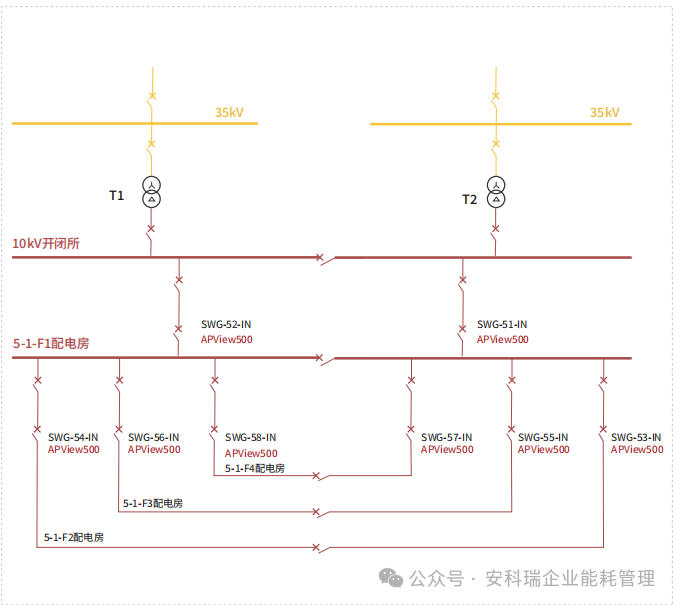

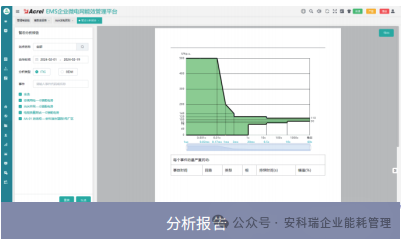

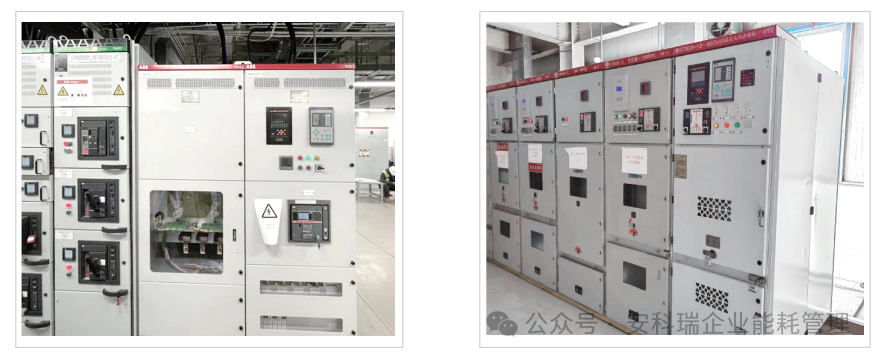

本工程配电工程包括1个开闭所、3个10KV变电所,每个配电系统都采用两进线一母联的供电系统,分别在每个变电所的两段进线处安装一台电能质量在线监测装置APView500,用来监测各进线回路的电能质量,同时配置一套AceEMS企业微电网能效管理平台,对各变电所电能质量监测数据的分析并给出治理建议。

案例二

上海特斯拉工厂光伏发电项目

方案配置

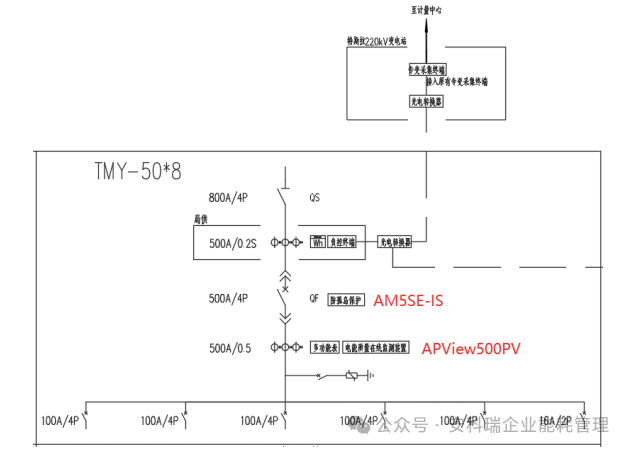

本项目在原有的10/0.4kV系统上新增分布式光伏并网。配电系统原有高压柜4台、变压器4台、低压柜31台。本项目采用0.4kV并网,设计1#并网点和2#并网点,光伏并网接入位于原有低压配电柜出线开关,需要在每个并网点安装一台A类电能质量在线监测装置APView500对并网点电能质量进行实时监测,同时还需要安装一台防孤岛保护装置AM5SE-1S,当发生孤岛效应时可以及时切断并网柜断路器,避免事故的发生。
