GX8563芯片是一款数字时钟芯片,通信接口是IIC的方式,clkout引脚能配置输出不同频率的脉冲,INT引脚能按照指定时间输出脉冲。在应用中进行开发应用GX8563芯片时,硬件部分重点需要了解的如下:

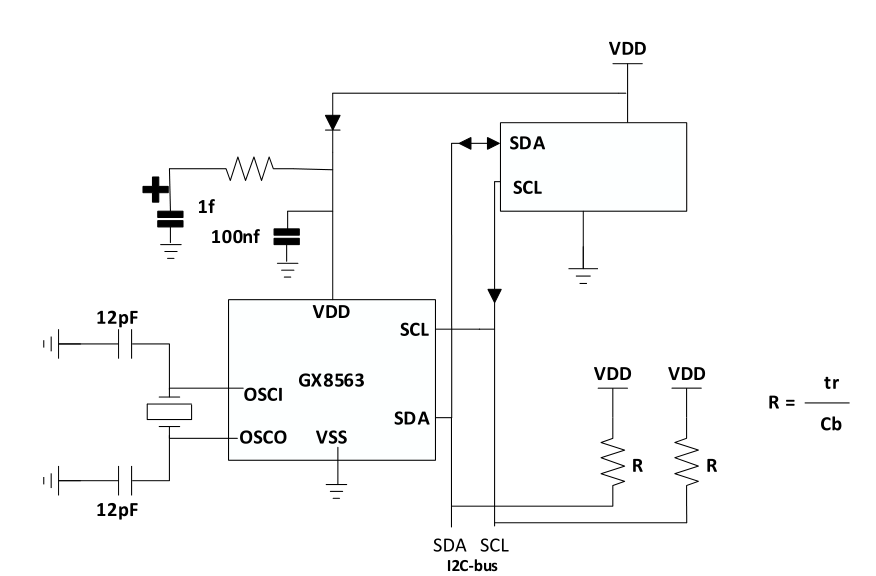

GX8563芯片硬件应用电路连接方式如下(包括但不局限于此):

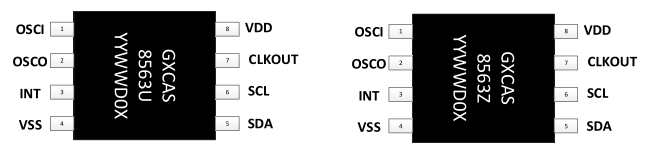

GX8563芯片封装类型:
GX8563U代表MSOP-8封装,GX8563Z-代表SOP-8封装。

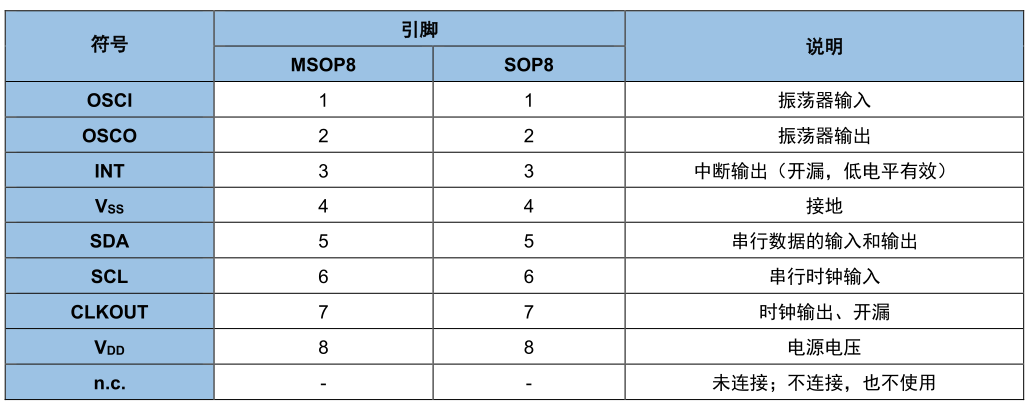

GX8563芯片引脚功能:
综合以上得知GX8563芯片还需要外部晶体的协助,即通过外部晶振为芯片提供时钟源,在应用开发的过程中按需选择满足要求的晶体;重点关注的是晶振的工作温度、负载电容和等效电阻。
工作温度按照应用终端设备实际会工作的要求来选择,比如台表行业,通常受限于液晶屏和实际的外界环境,选择温度通常在-20~60℃之间能工作的晶振。工控设备通常会选择-40~85℃或者-40~125℃的工作范围。负载电容重点是为了修调晶振工作频率,通常情况下,当晶体实际工作频率比额定值大的时候,可以通过增加电容容值的方式,以此来降低晶振工作频率。反之则降低电容容值,增大晶振工作频率。等效电阻主要是代表晶振工作当稳定频率需要的能量值,即当晶振的等效电阻越大,就代表芯片要提供更多的驱动能量,通常市场上倾向于选择50k或者70K两种等效电阻的晶振,值得注意的是,晶振的等效电阻并不是恒定不变的,会随着温度的变化而变化,这样的现象导致的结果就是晶振的频率也会随着温度的变化而变化。
所以要综合晶振(设备)工作的温度范围,测试晶振和GX8563芯片搭配后的全温范围内频率扫描,且要结合不同的电容值进行测试,最终选择合适的晶振和负载电容。

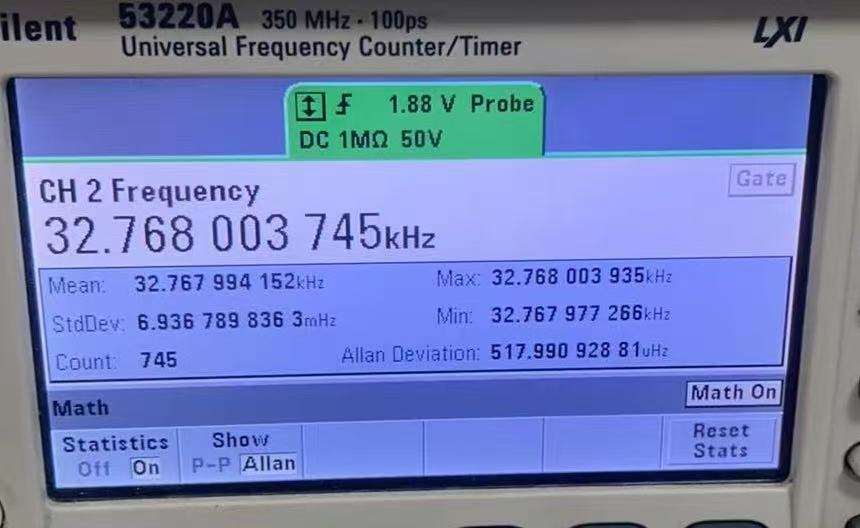

测定晶振和GX8563芯片搭配最合适的电容值,通常是利用芯片的CLKOUT引脚输出的频率值来调整负载电容的数值。即通过GX8563芯片手册,可以看到针对CLKOUT控制寄存器的描述(0DH),芯片上电后CLKOUT引脚默认会输出32.768kHz的频率,如果此时得到的频率值偏大,可以通过增大负载电容容值的方法降低输出频率,反之降低负载电容容值即可。通过频率计可以实时采集到当前的频率值,如下图:
GX8563芯片完全兼容标准IIC通信方式,功耗低,工作电压范围为1V~5.5V。
欢迎试用GX8563芯片。兼容市场常见8563时钟芯片,提供替换方案。
