一、从另一个角度看待迭代算法

1.1 前向传播May算法回顾

这是一个类似前文提到的Reaching Definitions的算法，是一个May分析，顺序是前向传播，相信大家并不陌生。

1.2 从另一个角度看待迭代算法

接下来要用数学的方式看待之前的迭代算法，首先先对其进行定义：

1. 给定一个有着k个节点的CFG，迭代算法会在每次迭代过程中为每个节点n更新对应的OUT[n]；
2. 假设数据流分析中的数值域为V，那么我们可以定义一个k元组来保存每次迭代后的分析值。这个k元组内容为(OUT[n₁],OUT[n₂],…,OUT[n_k])，表示为(V₁ x V₂ x … x V_k)，记作V^k。
3. 每一次的迭代过程可以视作采取一个动作，通过使用转换函数和控制流函数，将一个元素V^k映射到新的元素V^k上。这个过程可以表示为函数F：V^k→V^k
4. 然后算法迭代输出k元组，直到两次输出的k元组完全一致算法停止。

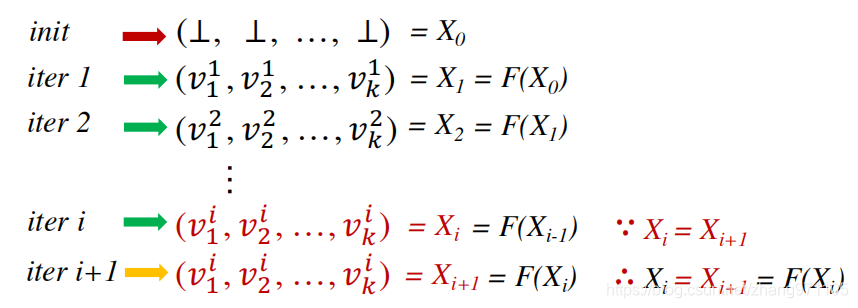

以上便是迭代算法数学层面的定义，将其用符号表示得到下图：

当迭代算法没有停止的时候会有X_i=F(x_i-1)，但是当迭代停止的时候会有X_i+1=F(X_i)=Xi=F(x_i-1)，因此得到一个结论：
当X是不动点时，X=F(x)。
当我们得到了这个数学表达形式以后，提出三个问题：

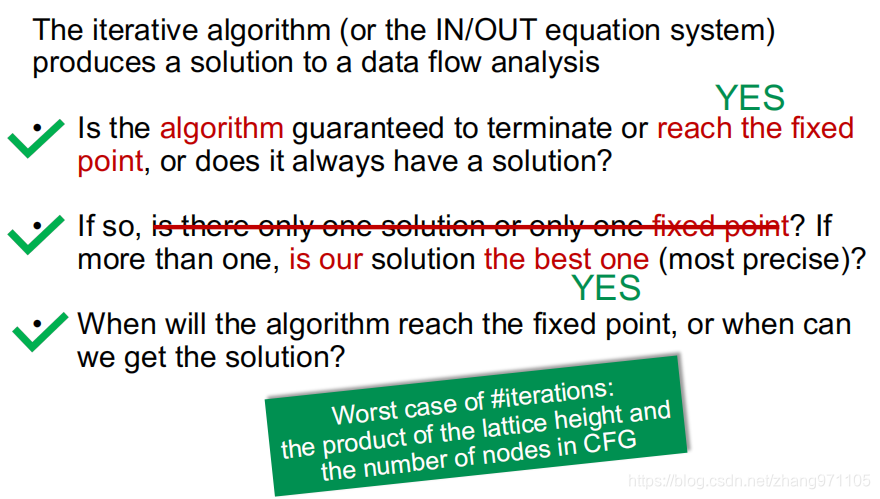

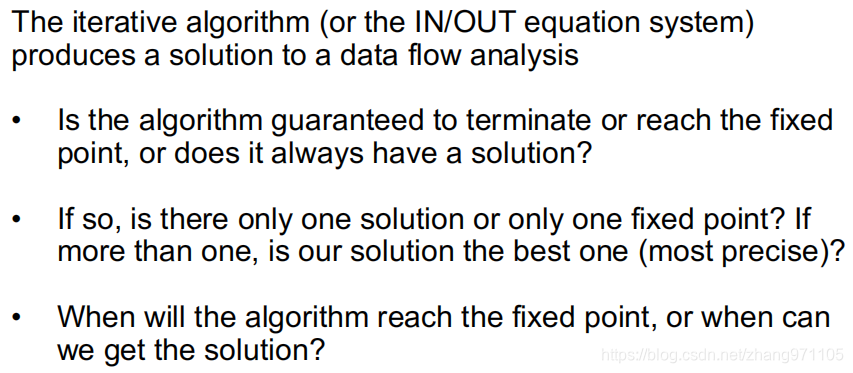

翻译一下，三个问题分别是：

1. 算法是否一定会终止或到达不动点，或是一定会给数据流分析一个解决方案吗？
2. 如果可以，那么是否只有一个解决方案或不动点？如果不止一个，我们的方案是否是最好最精确的？
3. 算法何时到达不动点，或者说我们合适得到解决方案？

接下来将围绕这三个问题，讲解内容。

---

二、偏序

本章开始是大段的离散数学方面的概念知识点，懂的同学可以扫一眼过去，不懂得要自己理解一下，否则后面会直接一脸懵逼。
定义：
我们定义一个偏序集为一个对(P, ⊑)，其中二元关系符⊑在数据集P上定义了一种偏序关系，并且拥有以下性质：

1. ∀x ∈ P, x ⊑ x（自反性）
2. ∀x, y ∈ P, x ⊑ y ∧ y ⊑ x ⟹ x = y （反对称性）
3. ∀x, y, z ∈ P, x ⊑ y ∧ y ⊑ z ⟹ x ⊑ z（传递性）

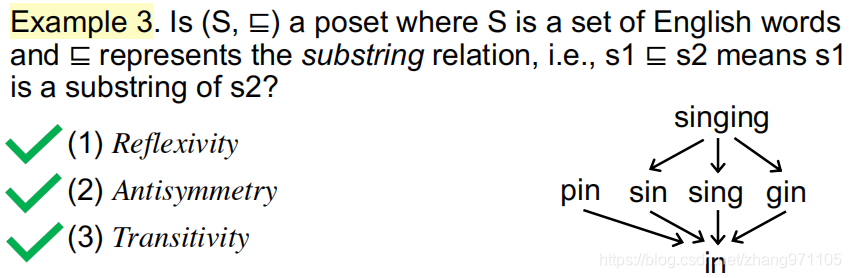

   举个例子，如图所示结构，定义的偏序符号是子串关系，根据定义可以发现满足三条性质，因此这是一个偏序关系。其中pin和sin并不满足⊑，但是并不妨碍定义的正确，并不是所有元素之间都要满足 ⊑。

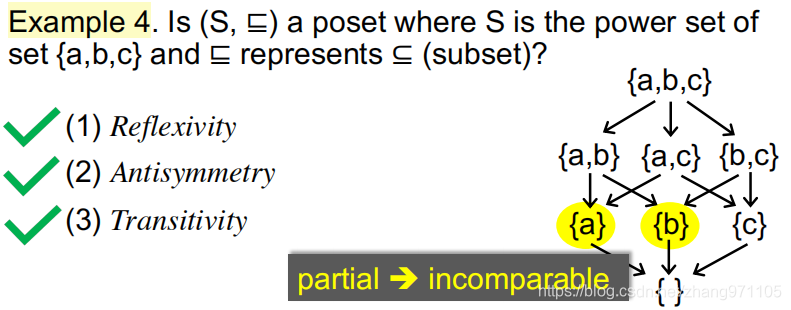

   再举个例子，偏序符号代表子集关系，同样满足三个性质，这张图可以记牢，后续经常用来讲解。
   提示：再思考一下，如果偏序符号代表<小于关系，性质1就不成立，构成的也就不是偏序集了，因此在后续讲解和理解过程中，可以将偏序关系粗略地理解为小于等于关系，这样方便理解，而且基本上不影响证明含义。

---

三、上界与下界

接下来给出上界与下界的定义：
给定偏序集(P, ⊑)及其子集S，满足S ⊆ P，则有：

1. 若∀x ∈ S, x ⊑ u,那么u ∈ P是子集S的上界
2. 若∀x ∈ S, l ⊑ x,那么l ∈ P是子集S的下界

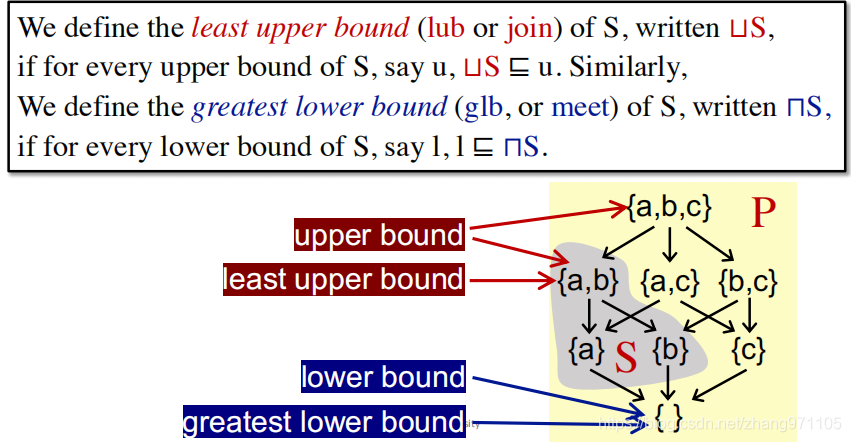

其中上下界都可以不止一个，因此需要定义一个最小上界⊔S(lub)和最大下界⊓S(glb)，定义如下图，就不翻译了

如果子集S仅包含两个元素a,b，那么：

1. ⊔S能被写作 a ⊔ b
2. ⊓S能被写作 a ⊓ b

还有一些性质

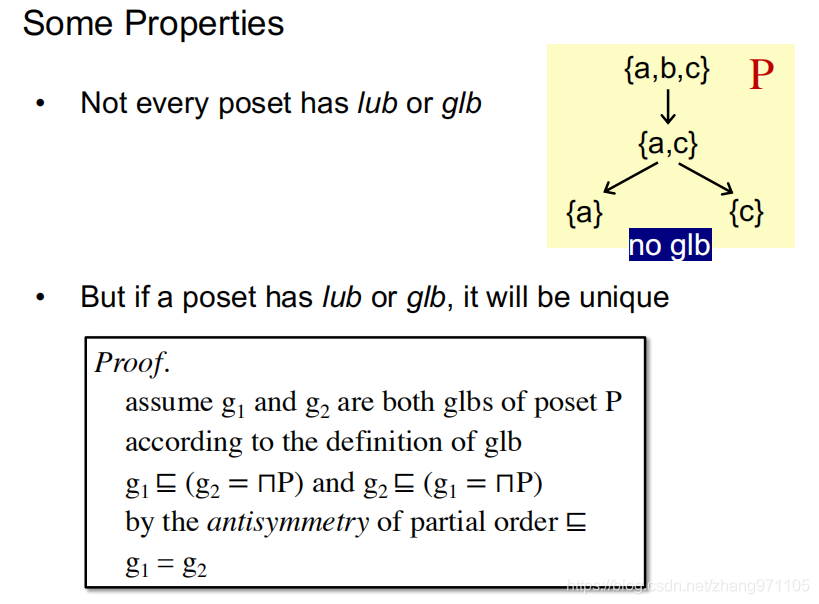

一个是说并不是每个偏序集都存在lub和glb，另一个是说如果存在的话，二者由自反性可以推出都是唯一的。

---

四、各种Lattice

4.1 Lattice

lattice中文翻译为格，但是没什么意义，因此还是尽量直接用英文lattice来代指。
定义：
给定偏序集(P, ⊑)，∀a, b ∈ P,如果 a ⊔ b 和 a ⊓ b 都存在，那么这个偏序集(P, ⊑)被称作一个lattice。
也就是说一个lattice的任意两个元素组成的元素对都有lub和glb。
接下来继续举例说明：

1. 当偏度符号代表小于等于时，满足lattice的定义，ok。

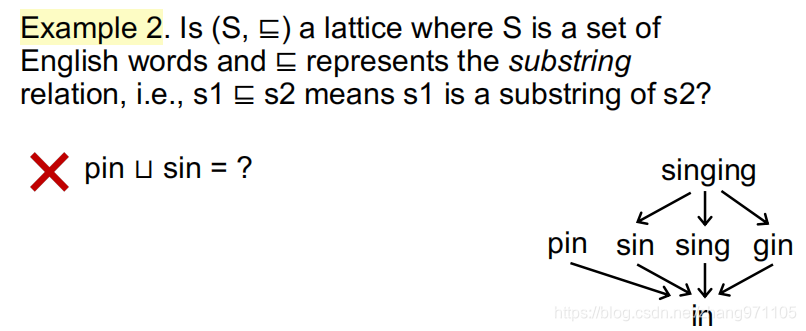

2. 如上图情况时，pin和sin并没有一个在P内的元素构成二者的上界，自然也没有最小上界，因此不符合。

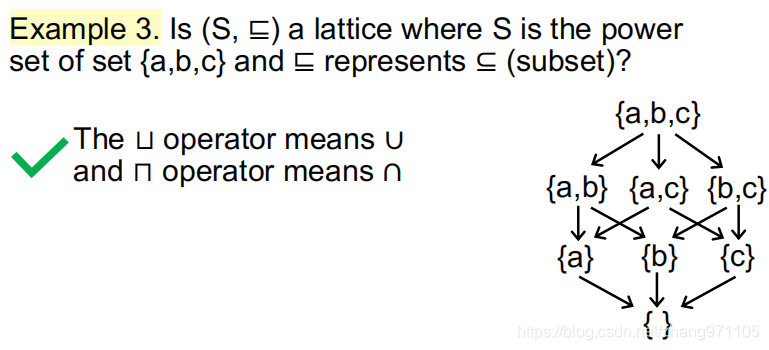

3. 上图所示情况可以看出符合，这也是一个lattice，同时这也是之前我提醒要记住的图，比较典型。

4.2 Semilattice

Semilattice中文翻译为半格。
定义：
给定偏序集(P, ⊑)，∀a, b ∈ P,
如果只有 a ⊔ b 存在，则称偏序集为一个join semilattice
如果只有 a ⊓ b 存在，则称偏序集为一个meet semilattice

4.3 Complete Lattice

Complete Lattice中文翻译为全格。
定义：
给定一个lattice(P, ⊑)，对于P的任意子集S，如果S的最小上界⊔S(lub)和最大下界⊓S(glb)都存在，这个lattice就是一个complete lattice。

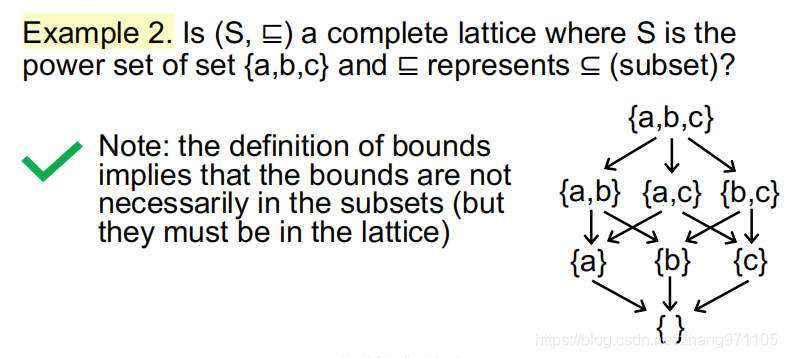

还是举几个例子说明一下：

1. 如果P是正整数集，偏序符号代表小于等于，由于任意两个数之间都有lub和glb，因此是lattice；但是由于存在无穷大，也就没有最小上界lub了，因此不是complete lattice。
   还是这张经典图，全格基本就长这样，不赘述了。

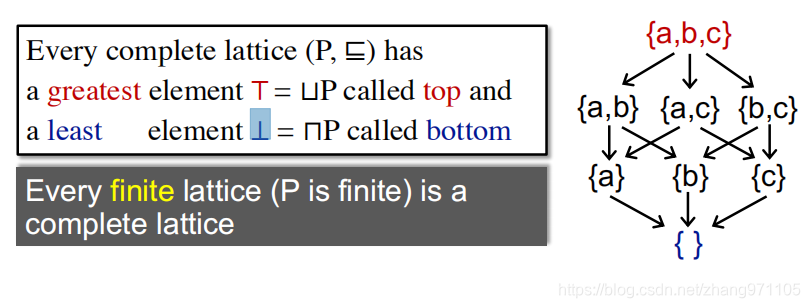

接下来引入两个符号：
由于csdn不支持这个符号，因此只能用图片展示，后续用英文top和bottom代指。

其中也提到了任意有限的lattice都是complete lattice。

4.4 Product Lattice

Product Lattice的中文翻译是乘积格。
定义：
给定n个lattice，L1 = (P1, ⊑1), L2 = (P2, ⊑2), …, Ln = (Pn, ⊑n)，如果每个lattice都有对应的⊔_i(最小上界)和⊓_i(最大下界)，那么我们得到一个Product Lattice L_n = (P, ⊑)并有以下四个定义：

1. P = P₁ × … × P_n
2. (x₁, …, x_n) ⊑ (y₁, …, y_n) ⟺ (x₁ ⊑ y₁) ∧ … ∧ (x_n ⊑ y_n)
3. (x₁, …, x_n) ⊔ (y₁, …, y_n) = (x₁ ⊔₁ y₁, …, x_n ⊔_n y_n)
4. (x₁, …, x_n) ⊓ (y₁, …, y_n) = (x₁ ⊓₁ y₁, …, x_n ⊓_n y_n)
   并且如果L是一系列complete lattice的乘积，那么L也是complete lattice。

---

五、利用Lattice的数据流分析框架

一个数据流分析框架(D, L, F)包含:

1. D：数据流的方向，前向或者后向
2. L：包含数值作用域V和操作符meet ⊓ 或 join ⊔ 的lattice
3. F：一系列V to V的传递函数

Tips: 数据流分析可以看啊做在一个lattice的数值域上，迭代地使用传递函数和操作符。

---

六、Monotonicity and Fixed-Point Theorem

6.1 Monotonicity

Monotonicity的中文翻译为单调性。
定义：
一个函数f: L → L (L为lattice)是单调的，当且仅当∀x, y ∈ L,x ⊑ y ⟹ f(x) ⊑ f(y)。

6.2 Fixed-Point Theorem

Fixed-Point Theorem的中文翻译为不动点定理。
给定一个complete lattice (L, ⊑)，如果满足f: L → L 并且偏序数据集L是有限，那么有：

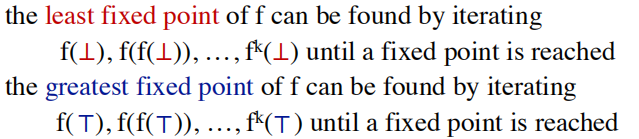

接下来证明不同点的存在，以及为何这种迭代获得的就是最小不动点。

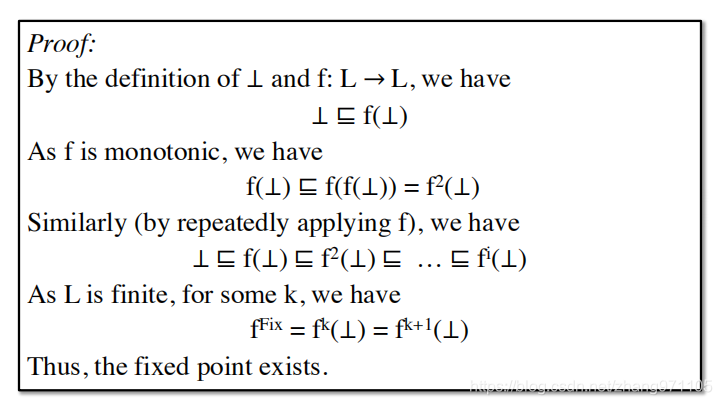

6.2.1 证明不动点的存在

由于函数f的映射是从L到L的，所以f(⊥)仍然是complete lattice中的元素，故得到第一句。
根据单调性可以得到第二句，迭代使用f得到第三句，由于L是有限的，因此最终一定会获得一个不动点

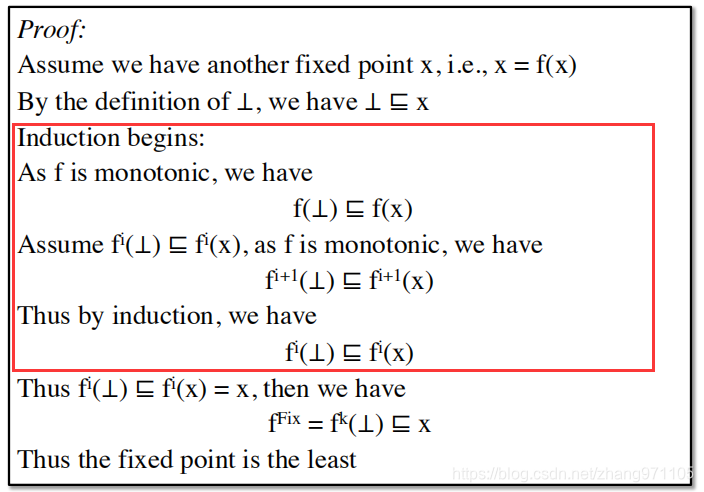

6.2.2 证明该点就是最小不动点

图中红框部分是数学归纳法，为了证出 f ⁱ(⊥) ⊑ f ⁱ(x)，因为x可以任意取，而f_i(⊥) ⊑ f_i(x) = x 恒成立，在k次后f_k(⊥)达到不动点的时候自然也是最小的了。(或者说每次迭代的f_i(⊥)和f_i(x)比都是最小的，因此最终也是最小的)

---

七、将迭代算法和不动点定理关联

7.1 关联

之前我们证明了不动点定理，那是针对单个偏序集和单个传递函数的定理，对应到CFG上就是针对单个节点(单个B)的，而本章内容是为了将其关联到整个迭代过程中，或是说整个数据流分析中。

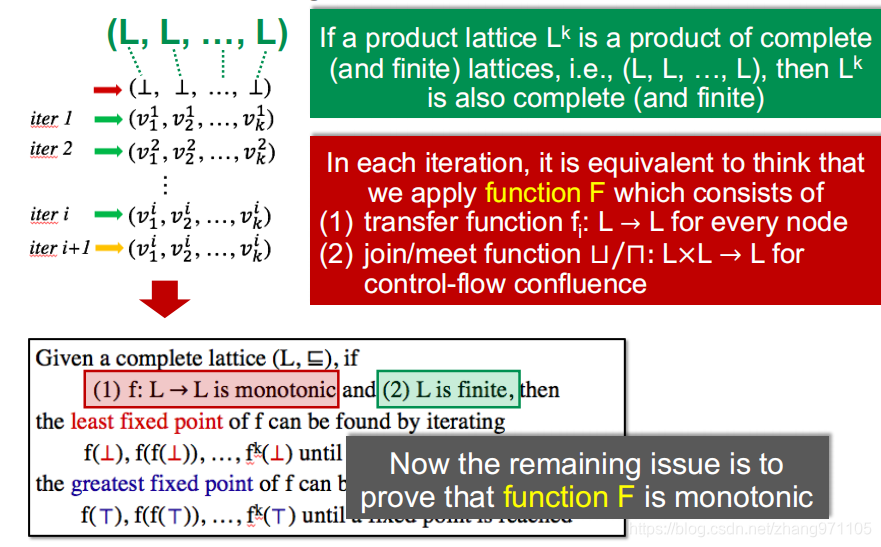

关系如图，接下来主要分析product lattice L ^k和对应整体的函数F，其中F包含对应各个节点的f: L → L以及通过⊔/⊓将控制域 L×L → L 的控制流函数。由于已知每个L是有限的，所以所有L整合的L ^k也是有限的，因此只需要证明函数F是单调的，就可以回答之前的三个问题的成立了。

7.2 证明F是单调的：

在上一章证明单调性的时候，默认函数f是单调的，而在本章证明的时候，根据我们上一篇文章中写的传递函数公式可以知道，我们主要的函数f是Gen和Kill，这都是单调的(由设计者决定的，基本都是单调的，否则没法使用，具体来说就是之前那些0000中如果某个字节变成了1，就不会变回0了)，那么传递函数部分就是单调的了，接下来只需要证明操作符操作也是单调的，F就是单调的了。

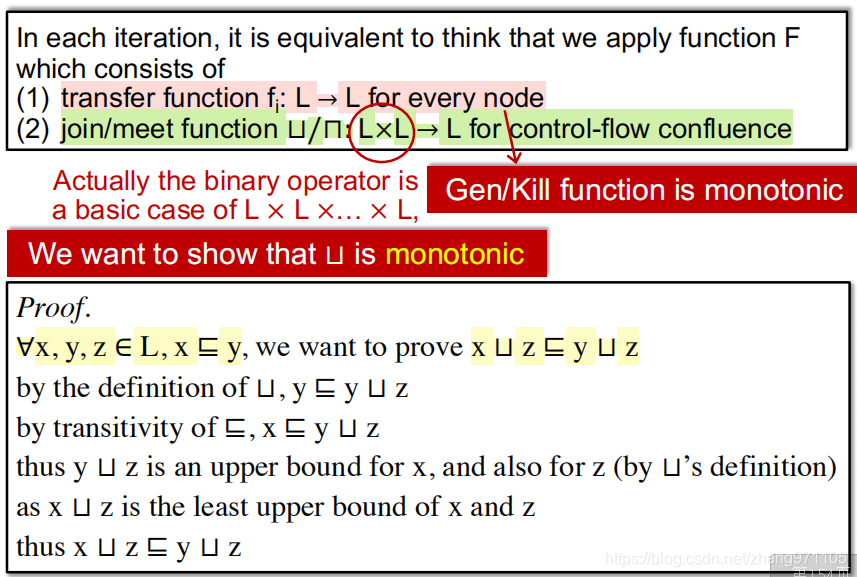

证明前三行都没问题，第四五行主要是说，由第三行得知y ⊔ z是x的上界，而由定义得知x ⊔ z是最小上界，因此得到x ⊔ z ⊑ y ⊔ z。

此时，三个问题的前两个解决了。

7.3 算法何时会到达不动点

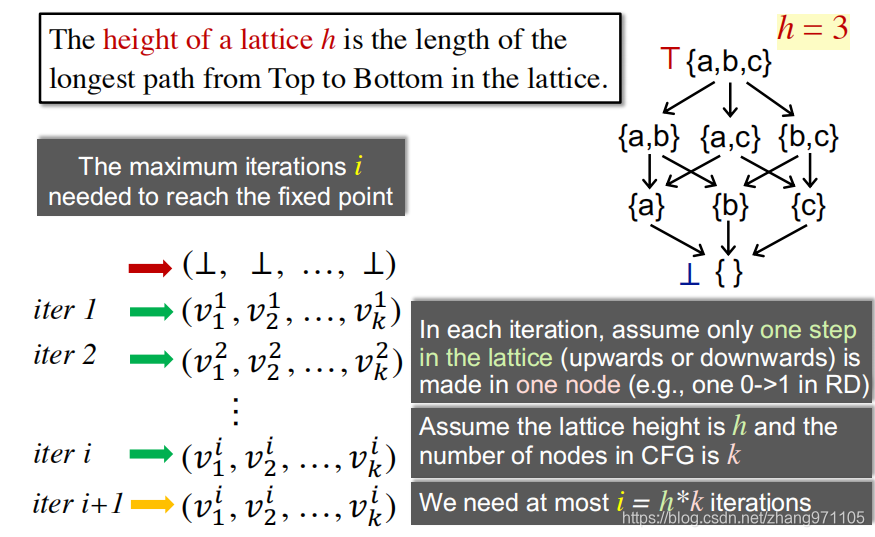

如图所示，lattice的从top到bottom的路径长度为高度h，而假设由k个节点，则最多迭代i=h*k次后到达不动点。其中高度h可以理解为有多少个需要分析的变量/定义等，也就是多少位字节表示。

自此三个问题都解决了。

---

八、May and Must Analyses, a Lattice View

8.1 May and Must Analyses的图示

本节的图非常重要，建议牢记

8.1.1 映射

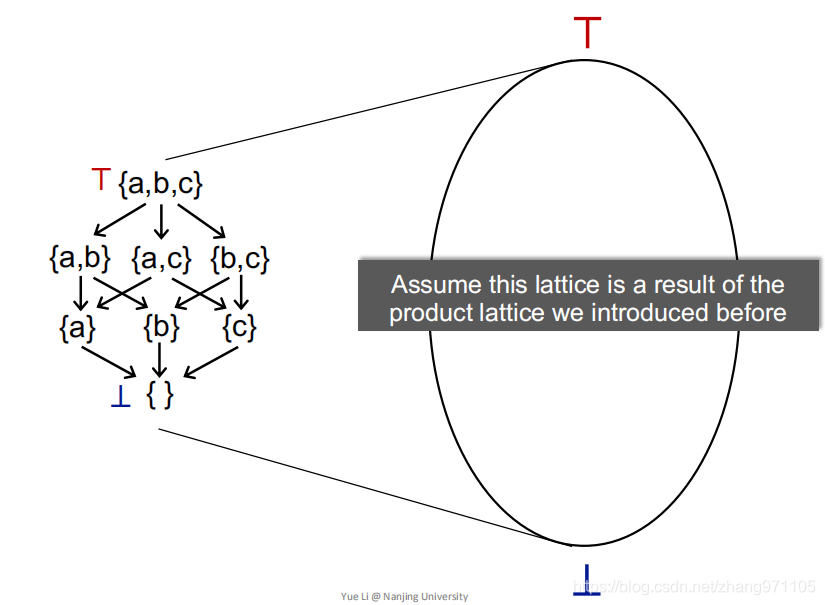

首先先将之前的图映射到右侧椭圆形中，右侧椭圆形其实是一个product lattice，但是product lattice本质上还是一个lattice，故可以将椭圆形看作单个lattice。

需要提及的一点是，may和must analyses都是一个从unsafe往safe的过程

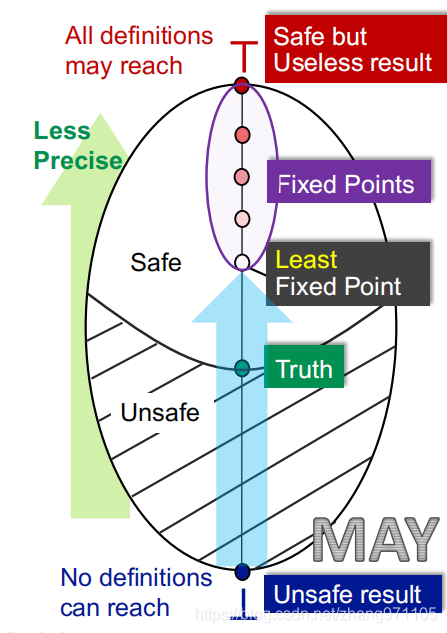

8.1.2 May Analyses

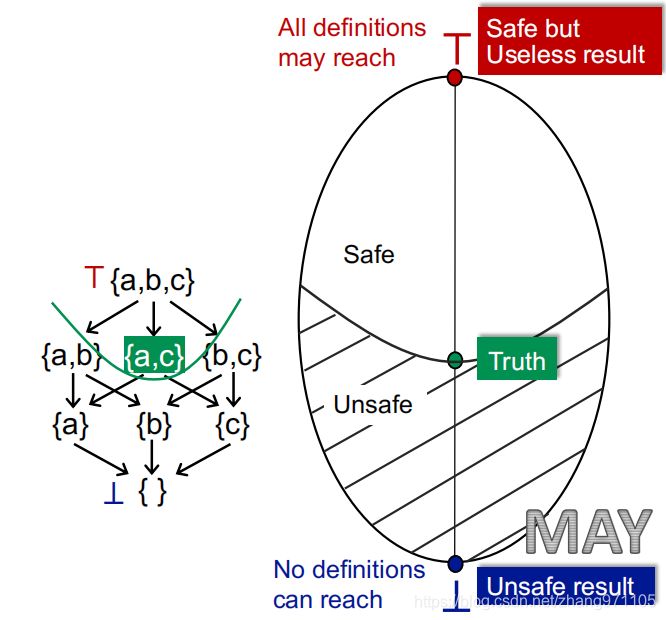

接下来用reaching definitions举例

may分析的目的可以看作是报错，因此初始化在bottom，此时分析结果为无错误，因此肯定是一个unsafe的结果；而在top处，分析结果是所有点都出错的，这个肯定是safe的，但是就有些是做了无用功了；因此我们的目的是在二者之间找到一个平衡点，假设{a,c}是truth，那么以此为界可以划分为两块(之所以是区域是因为这其实是一个product lattice)，交界点便是truth。

因此最后可以得到上图，假设有一系列不动点，那么越往上精度越低越不准，对于may来说最接近truth的就是最小不动点。
Tips: 图中所有不动点都是safe的，其实是看算法设计情况，如果由不动点在unsafe区域，那么这个算法就是不合格的。

8.1.3 Must Analyses

同理可以获得must analyses的示意图。

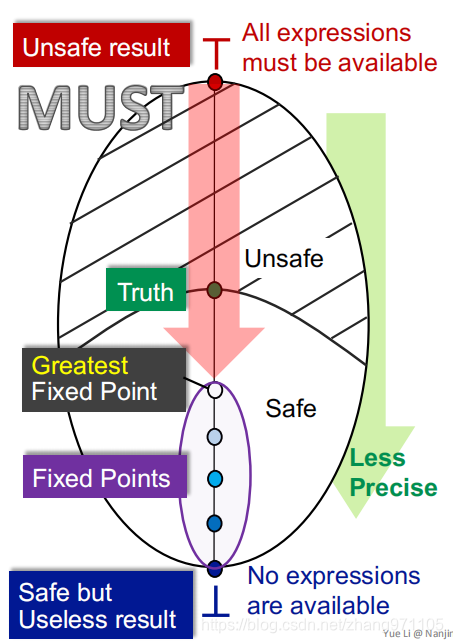

must的目的可以看作是删除优化，因此初始化在top，此时分析结果为所有语句都可删除，那肯定是unsafe的，其余类比may可得。

因此最后可以得到上图，假设有一系列不动点，那么越往下精度越低越不准，对于must来说最接近truth的就是最大不动点。

---

九、MOP and Distributivity

9.1 Meet-Over-All-Paths Solution (MOP)

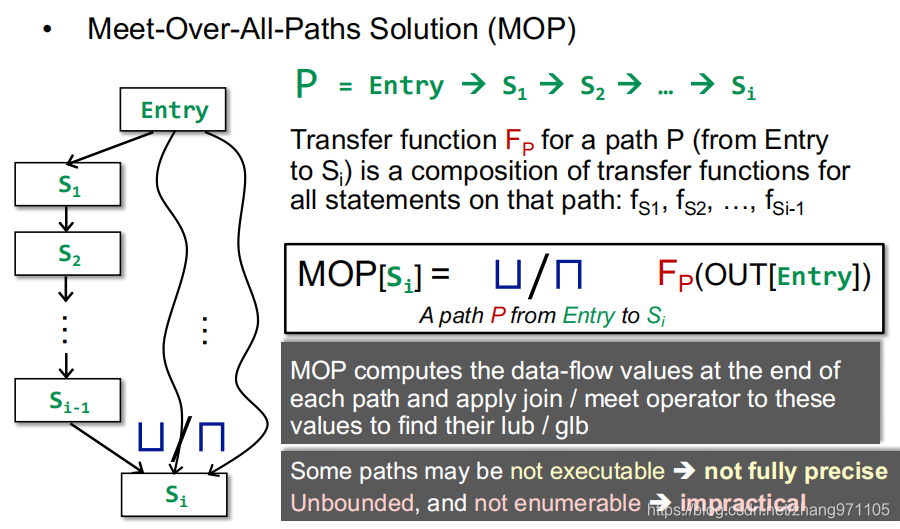

与我们之前使用的算法不同，我们以前使用的算法是在运行过程中沿着数据流反复迭代的，而MOP是找出从开头到结尾所有路径，分别进行传递函数计算，最后将算完的所有路径进行⊔/⊓，公式如下：

由于某些路径可能实际无法到达，因此MOP不是特别精确；而在正常的程序中路径过多，几乎无法全部枚举，因此MOP也不太实际。

9.2 迭代算法和MOP对比

可以发现MOP的join符号在F之外，而我们的迭代算法join在F之内。

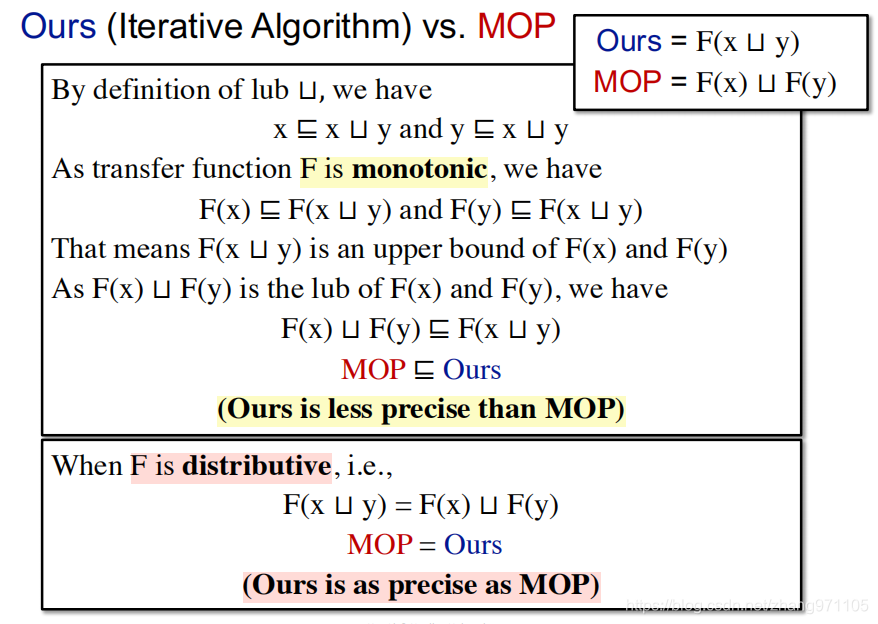

经过证明MOP ⊑ Ours满足偏序关系，根据之前的图，对于may analyses，MOP更加接近truth因此更加精确。
同理，对于must analyses，有Ours ⊑ MOP，根据之前的图，MOP接近truth，更加精准。
只要满足了转换函数是distributive的条件，我们的方法就和MOP一样精准，上一篇文章中提到的三个算法都是distributive，下面将一个不是distributive的算法。

---

十、Constant Propagation

Constant Propagation的中文翻译是常量传播。

10.1 Constant Propagation定义：

在程序点p处给定一个变量x，判断x在程序点p处是否一定指向一个常量。

这是一个类似must分析，因为必须所有到点p的path都是这个常量才行；但有和传统的不大一样。
在CFG中每个节点的输出包括一个对(x, v)，其中x是变量而v是在该节点后x指向的具体值。

10.2 Constant Propagation具体分析：

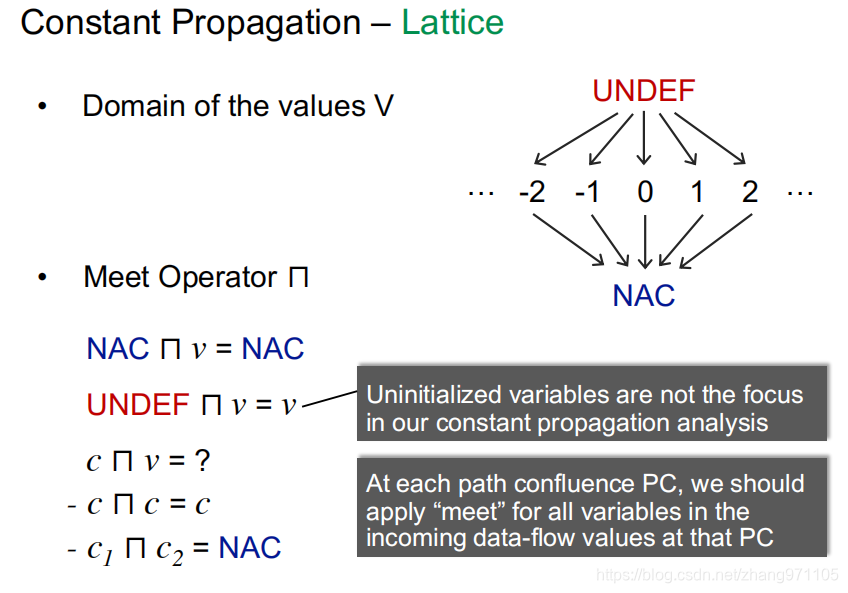

可以看作一个must分析，最下方NAC是not a constant，是safe but useless的。因为输出是一个对而不是一个值，因此初始化为UNDEF(undefined)。
UNDEF ⊓ v = v可能会导致未定义变量的漏报，但是由于这个算法只专注于常量传播分析，所以无所谓(我们就当作已经在跑这个算法之前跑过reaching definitions了)。
Tips：此处的meet和之前的不一样，这个是有一个自己的规则，记忆理解时可以当作并和与来记忆，但是实际使用时还是要按照规则来。

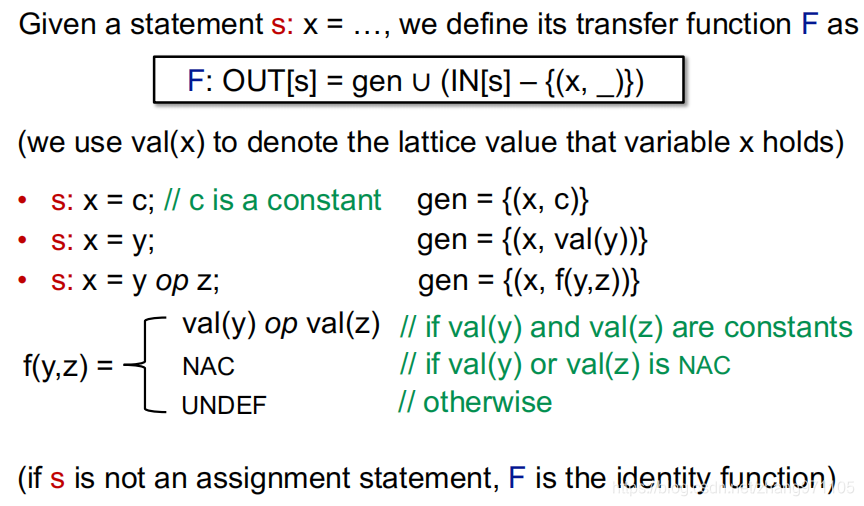

10.3 Constant Propagation传递函数

{x, _}中的 _是通配符，意思是无论x指向什么数值，都kill掉，然后赋予新的。val(x)指取出变量x中的具体数值。
二元操作比较特殊，都是常量仍是常量，其中一个是NAC得到NAC，否则得到UNDEF。

10.4 Constant Propagation为什么是Nondistributivity

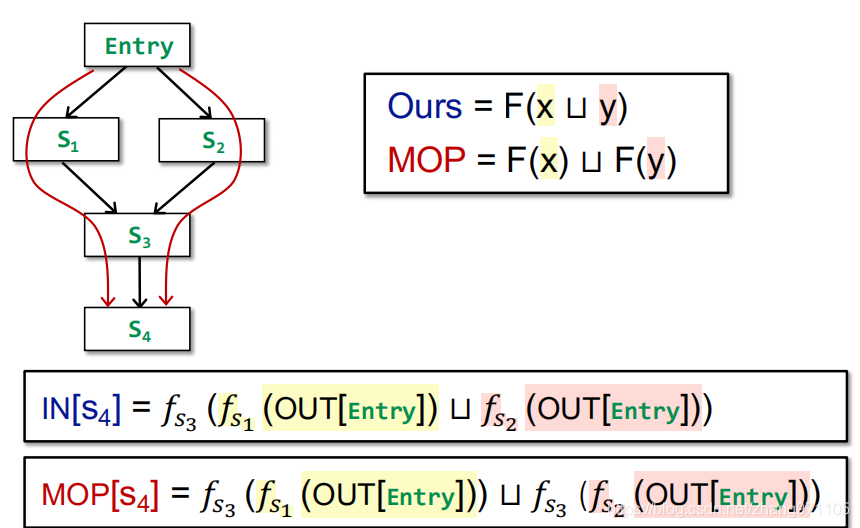

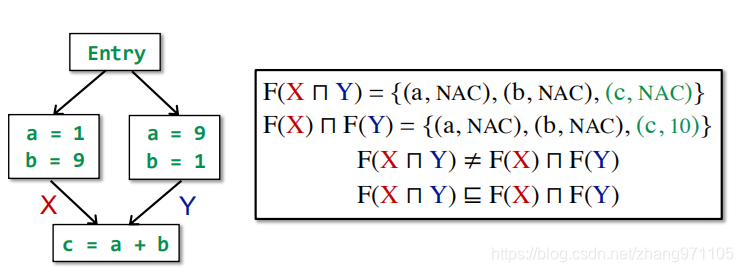

如图所示，Ours与MOP并不相等。
Ours是左右a与a，b与b，最后c = a + b；
MOP是先左边c = 1 + 9 = 10，然后右边c = 9 + 1 = 10，再a与a，b与b，因此不一样。

---

十一、Worklist Algorithm

最后再提一下Worklist 算法，这是对我们之前的迭代算法一种完全的改进，不影响精度的情况下，有更高的效率。
传统迭代算法如下：

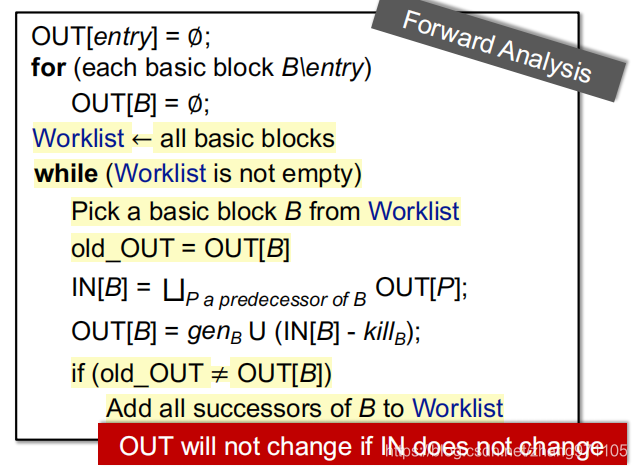

Worklist算法如下：

不同于普通迭代算法，一个OUT变了所有的都要跑一遍，worklist的效率高很多，因为gen和kill是不会变的，OUT变化只取决于IN的变化，因此先把所有节点放进去，然后每个变化的OUT都把后继放进去，来回的跑直到结束。

---

十二、总结

本篇文章比较长，辛苦各位看下来，看完本文需要掌握的知识点如下：

• lattice和complete lattice的定义
• 如何在lattice中总结may和must分析
• 了解不动点定理
• MOP与迭代算法产生的解之间的关系
• Constant propagation analysis
• worklist算法
