电子线路绘制进阶版【STM32最小系统】PCB封装+项目完善！！！

前言

原理图的绘制+PCB元器件库的绘制，可看上期博客内容。

---

PCB封装

一、更新原理图

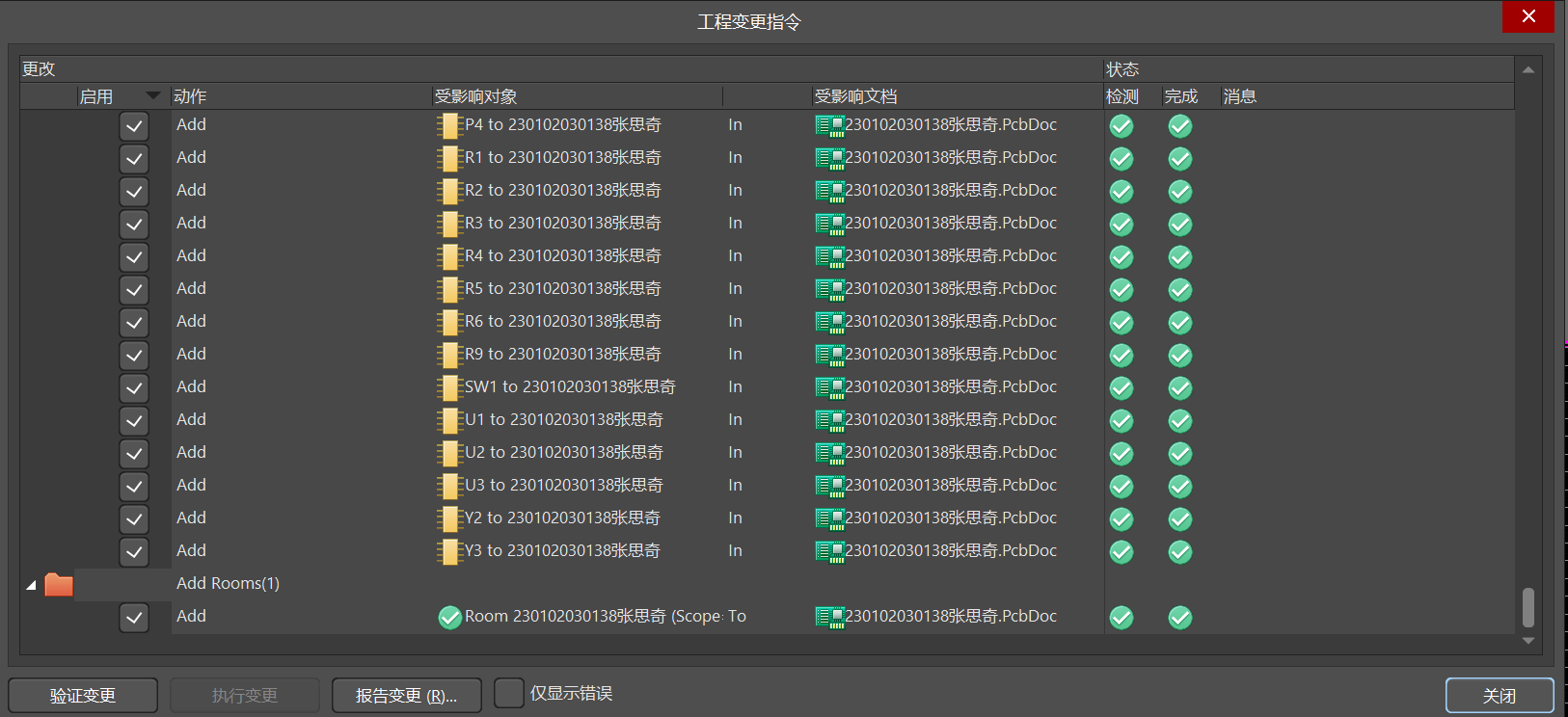

将原理图的元器件更新到PCB绘制面板中，messages中不出先报错和警告即可。

（需注意前期元器件footprint的导入）

二、PCB元器件的摆放

摆放需注意以下几个原则：

1.绿色标识报错

导入的元器件出现绿色标识报错（可能是引脚之间的距离过近，可通过适当调整间距解决此类问题），修改值要合理，设置合理值后报错则为元器件绘制时出错，需重新绘制；连线出现绿色标识报错，同理。

2.摆放的合理性

摆放的方式要合理，对着原理图进行模块的划分，分类完成后再进行摆放。

摆放时可针对于多引脚的芯片，先进行绘制(先画复杂部分)。

尽量避免不必要的过孔，减少过孔数量(过孔的孔洞直径设置为与接入线的宽度保持一致)。

若绘制面板过小，可见元器件放置到Button层。

三、PCB元器件的绘制

（具体绘制过程不进行讲解，可根据我绘制的进行参考）

四、泪滴和铺铜

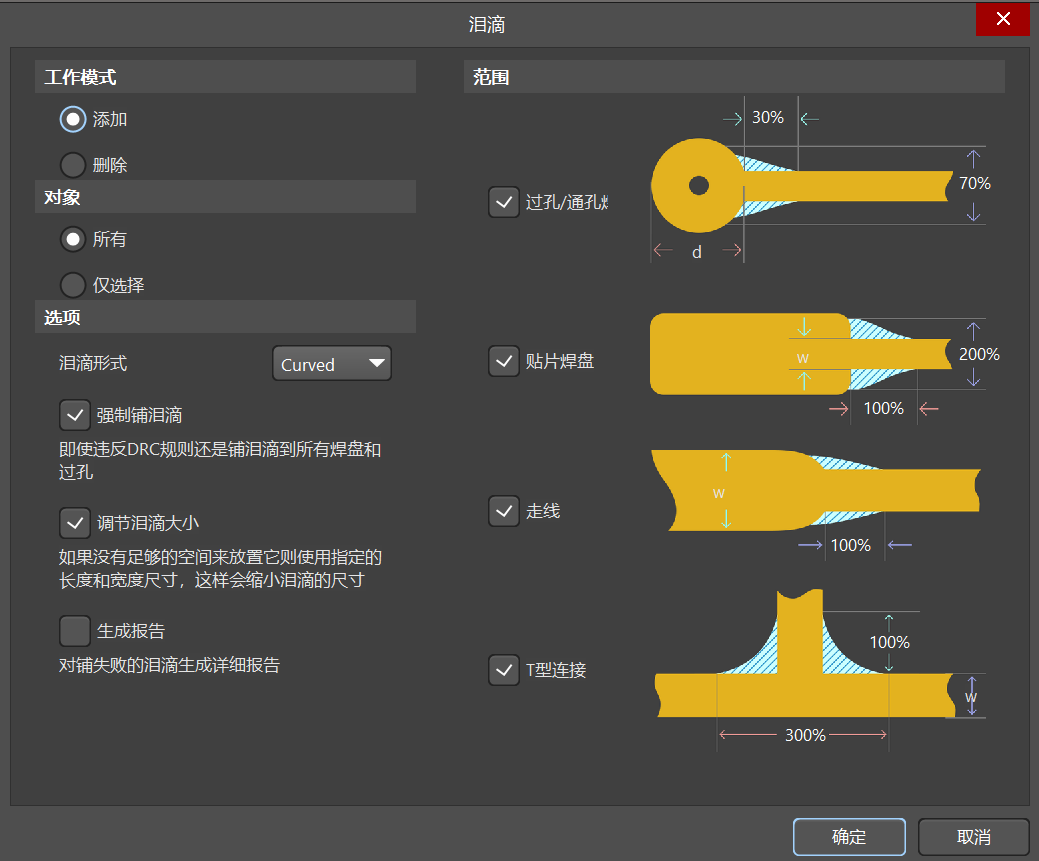

1.泪滴

2.铺铜

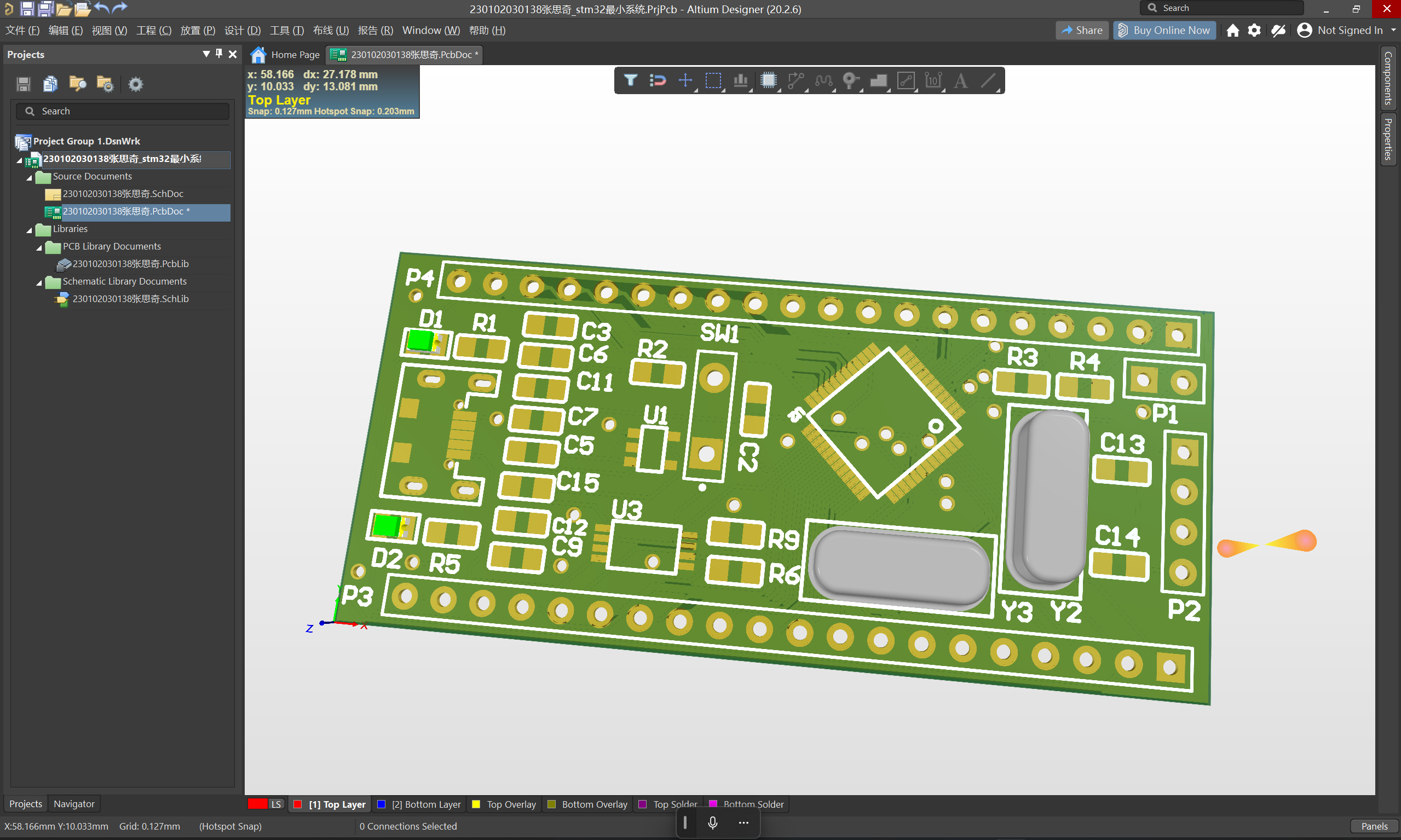

3.3D效果

---
