单臂路由的简介及详细配置步骤

1、单臂路由概述

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通

1.1 单臂路由实现不同VLAN之间的通信

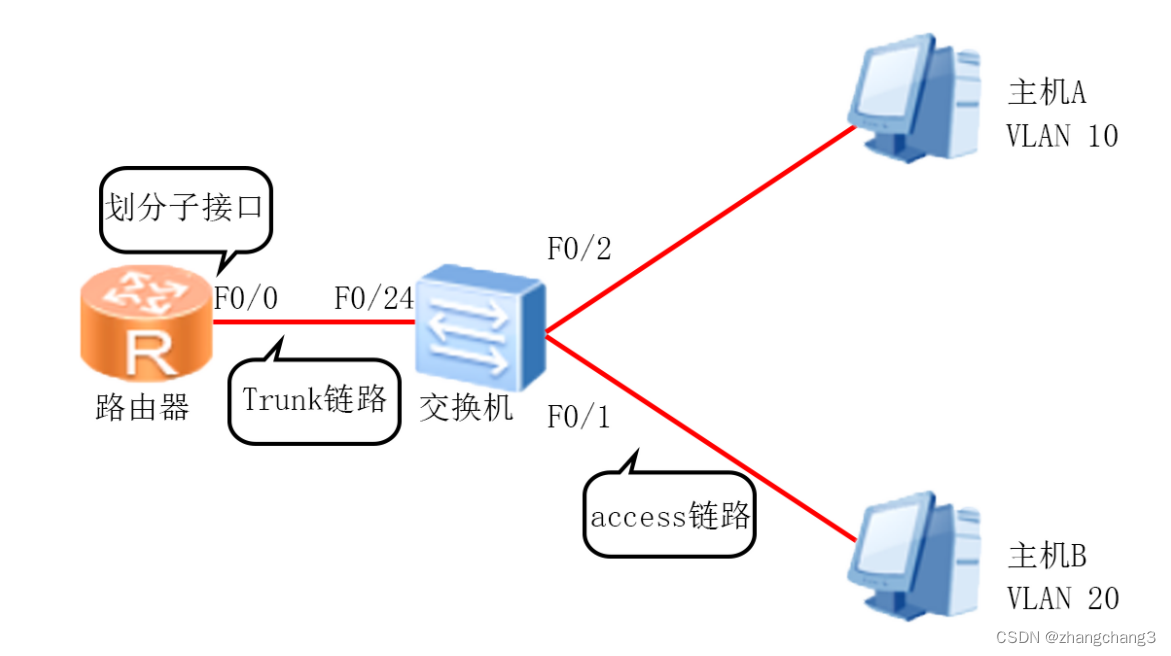

链路类型

• 交换机连接主机的端口为access链路
• 交换机连接路由器的端口为Trunk链路

 子接口
路由器的物理接口可以被划分为多个逻辑接口
每个子接口对应一个VLAN网段的网关

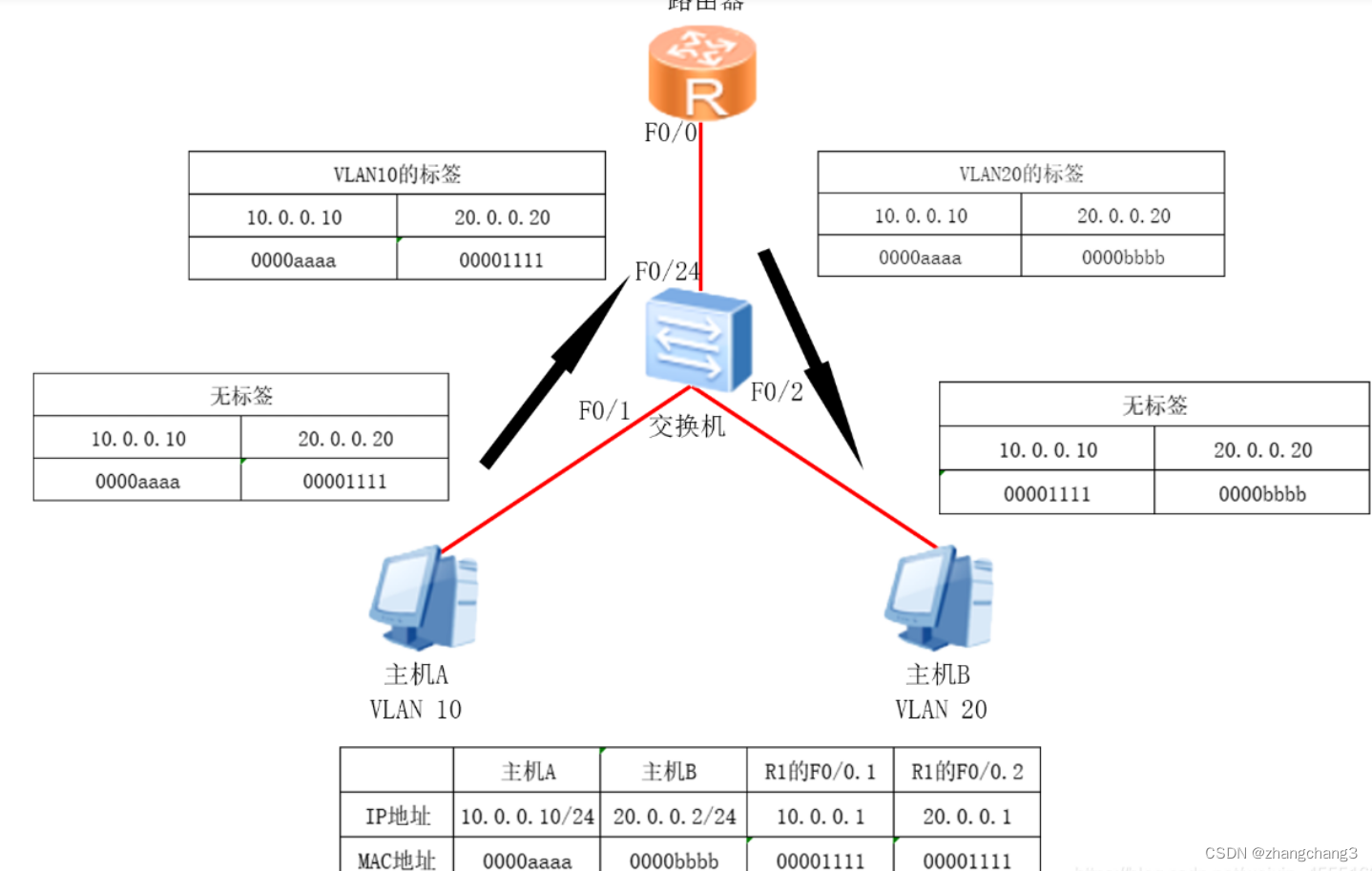

 单臂路由实现不同VLAN之间通信的原理
路由器重新封装MAC地址，转换VLAN标签

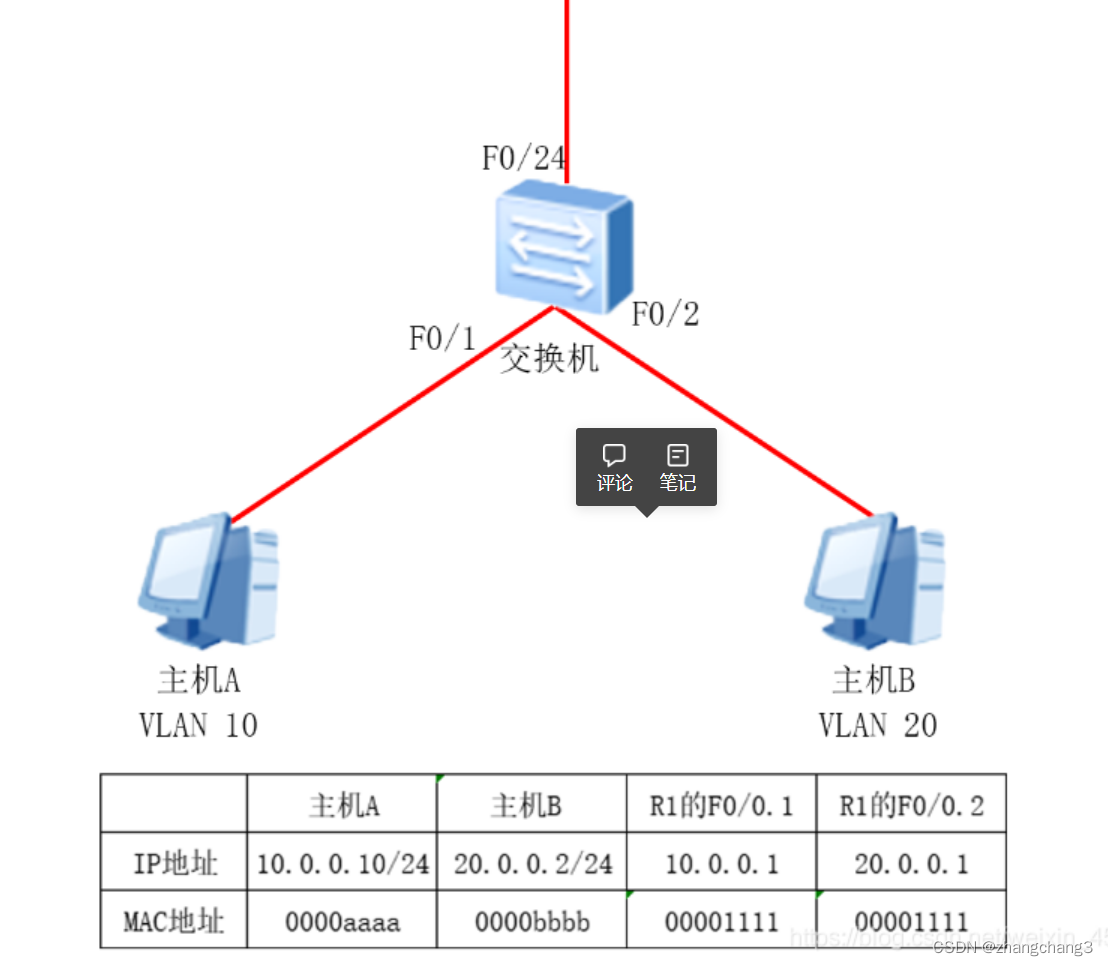

将路由器的F0接口进行逻辑划分：分为F0.1和F0.2 设置网关分别为主机对应IP地址网段

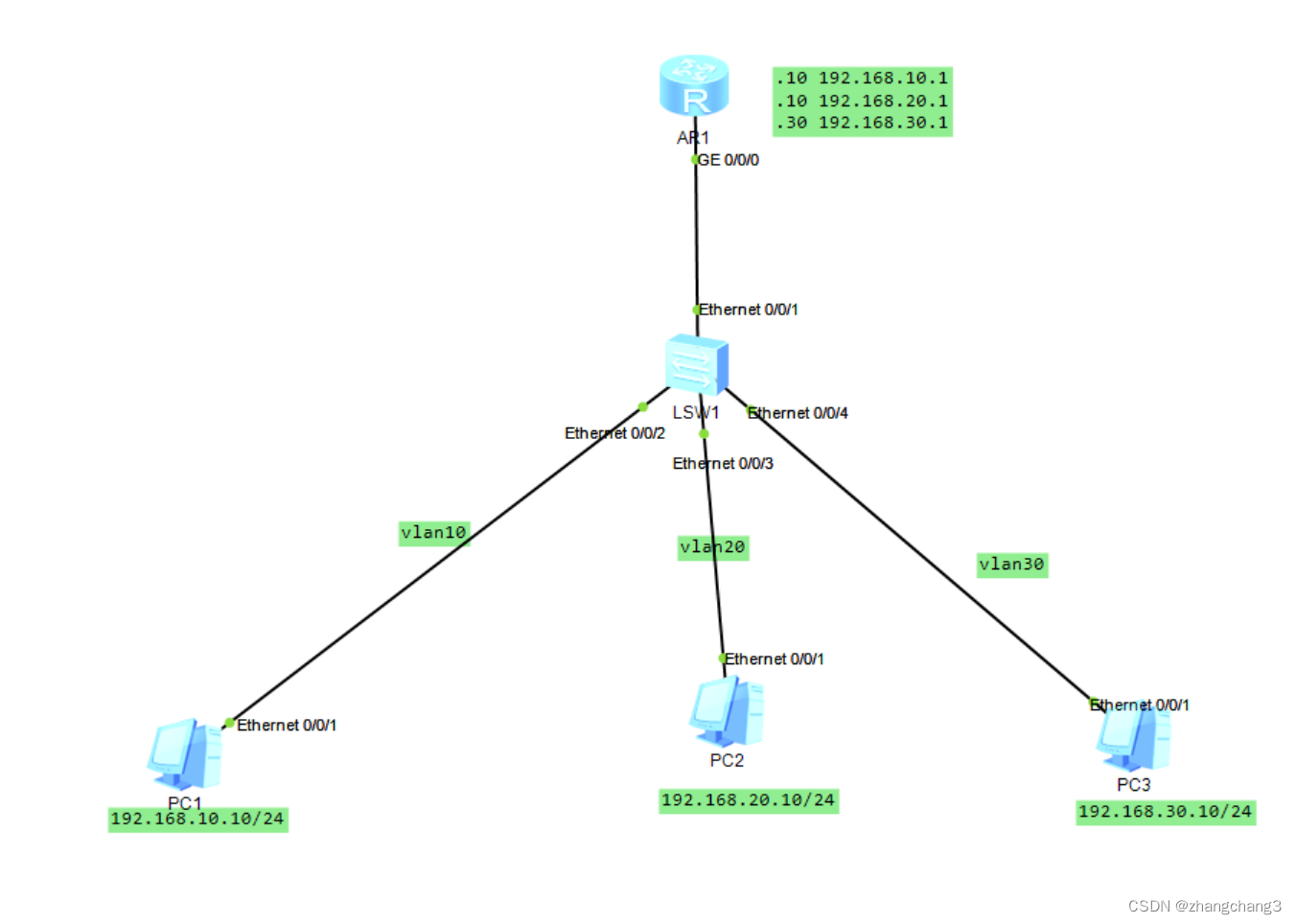

实验类容：一台交换机连接这3个VLAN的电脑终端，现在通过单臂路由连接交换机，使三台终端能相互通信，如何配置？

实验步骤：

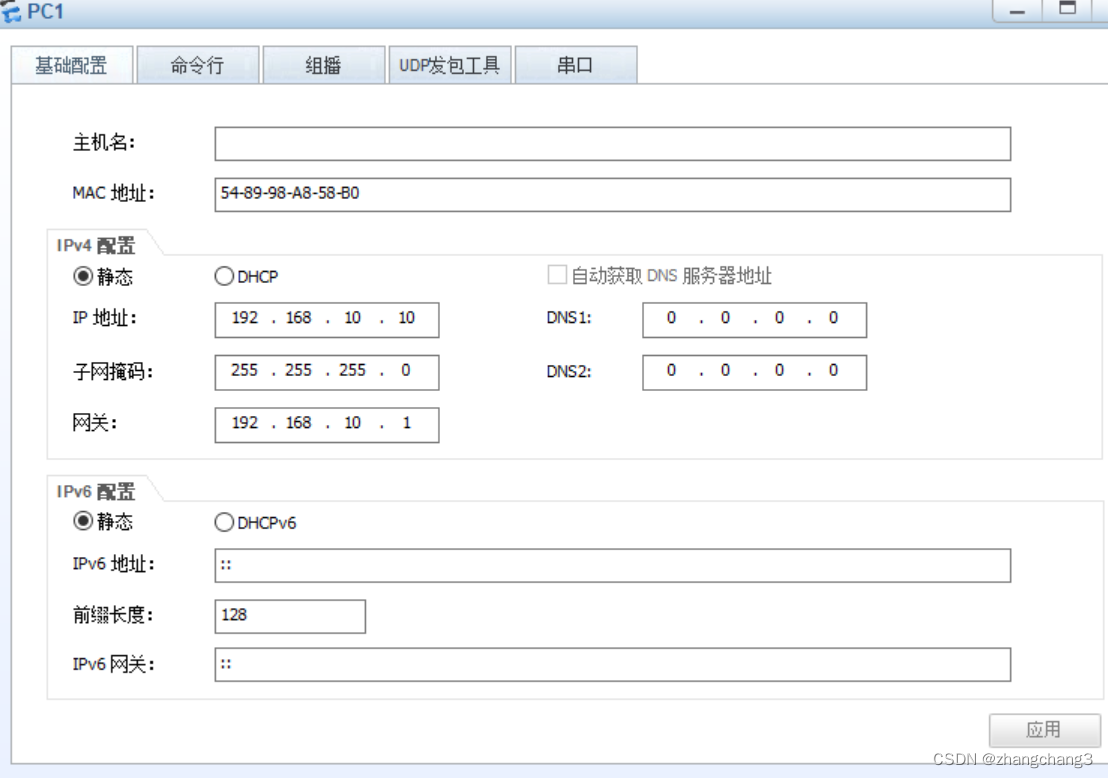

一 ：配置三台主机的IP地址，子网掩码，网关

 二：交换机设置

  1：交换机划分vlan1 vlan2 vlan3

  2:接口e0/02 e0/0/3 e0/0/4分别设置成为接入（access）模式，分别加入对应的Vlan中

 3：交换机另一端的接口e0/0/1设置为中继链路，设置白名单

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch 10 20 30                              //创建VLAN
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]int e 0/0/2
[Huawei-Ethernet0/0/2]port link-type access  //端口设置为接口模式
[Huawei-Ethernet0/0/2]port default vlan 10  //端口加入vlan10中
[Huawei-Ethernet0/0/2]int e 0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 20
[Huawei-Ethernet0/0/3]int e0/0/4
[Huawei-Ethernet0/0/4]port link-type access
[Huawei-Ethernet0/0/4]port default vlan 30

[Huawei]int e0/0/1                                   //进入端口e0/0/1
[Huawei-Ethernet0/0/1]port link-type trunk      //设为中继链路
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan 10 20 30  //设置白名单
[Huawei-Ethernet0/0/1]display port vlan actie     //查看接口vlan信息



三：路由器设置

1：将e0/0/0接口 划分为3个虚拟子接口

2：为三个子接口配置vlan标签和对应的网关地址

Huawei]int g0/0/0.10                                                          //划分子接口，进入g0/0/0.10虚拟接口，
[Huawei-GigabitEthernet0/0/0.10]dot1q termination vid 10      //配置vlan封装结构（dot1q为IEEE802.1q协议，该子接口属于vlan10）
[Huawei-GigabitEthernet0/0/0.10]ip address 192.168.10.1 24   //设置子接口的IP地址（即vlan10下面所属主机的网关地址）
[Huawei-GigabitEthernet0/0/0.10] arp broadcast enable           //开启向下arp广播请求功能

Huawei]int g0/0/0.20   //进入g0/0/0.20虚拟接口

........................

同理虚拟接口 g0/0/0.20 g0/0/0.30同样设置

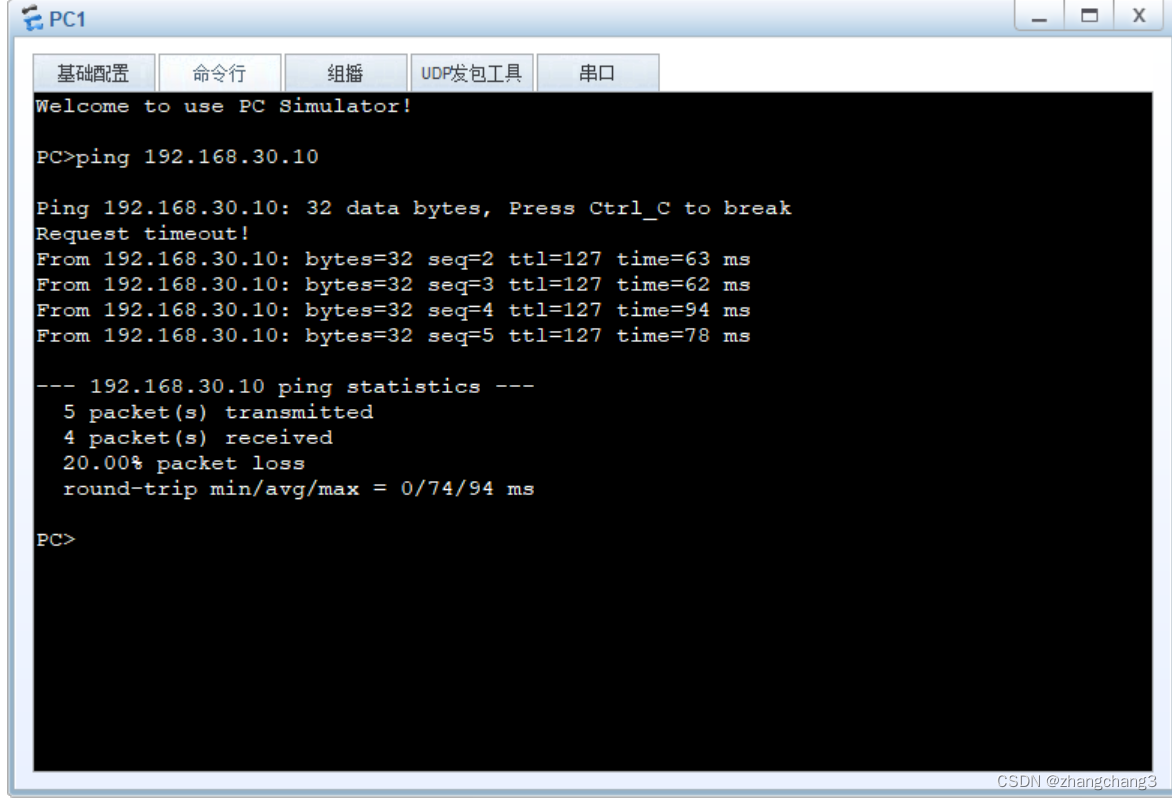

四：测试实验结果
