配电网设计教程之电力系统基础知识（一）

最新推荐文章于 2024-11-03 12:16:31 发布
最新推荐文章于 2024-11-03 12:16:31 发布
阅读量3.1k 收藏 11
点赞数 24
CC 4.0 BY-SA版权
文章标签： 设计规范
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhangendi2021/article/details/140288845

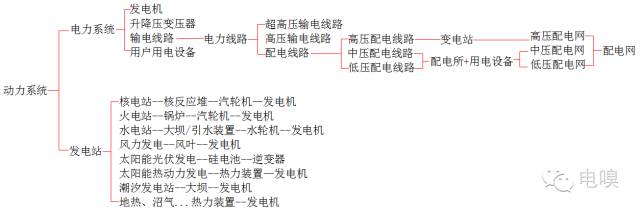

图一：动力系统图

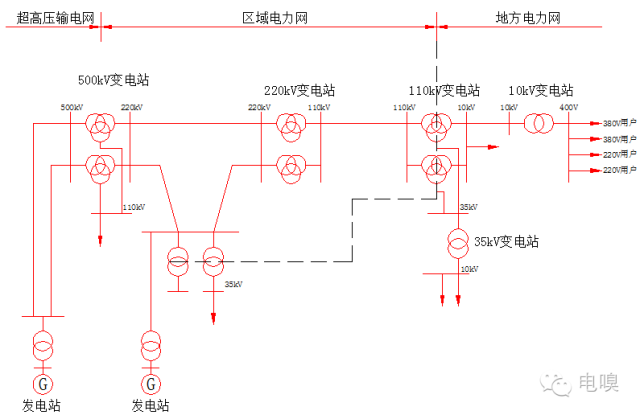

图二：电力系统图

一、名词解析

1.  超高压输电线路：500kV及以上输电线路；

2.  高压输电线路：220-500kV输电线路；

3.  配电线路：110kV及以下的线路称为配电线路；

4.  配电线路又分为：高压配电线路、中压配电线路、低压配电线路；

5.  高压配电线路：110kV、66kV；

6.  中压配电线路：20kV、10kV、6kV；

7.  低压配电线路：380V、220V

二、典型接线图

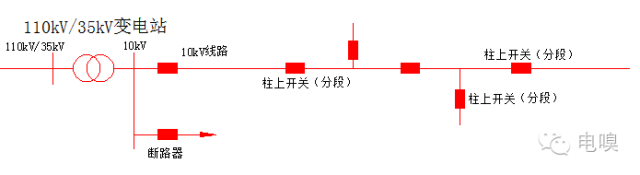

图三：10kV线路接线图（一）-辐射型
