AUTOSAR图解==＞AUTOSAR_RS_StandardizationTemplate

AUTOSAR 标准化模板分析

基于AUTOSAR_RS_StandardizationTemplate规范的可视化解析

1. 引言

AUTOSAR（AUTomotive Open System ARchitecture）是汽车电子电气架构的开放标准，旨在为汽车电子系统开发提供统一的架构和方法论。标准化模板是AUTOSAR规范的重要组成部分，它定义了如何创建、表示和管理AUTOSAR标准中的各种组件、接口和设计模式。

本文档基于AUTOSAR标准化模板规范（AUTOSAR_RS_StandardizationTemplate），对其核心概念和结构进行可视化分析，通过多种图表展示标准化模板的主要元素及其相互关系。

---

2. AUTOSAR 标准化模板架构

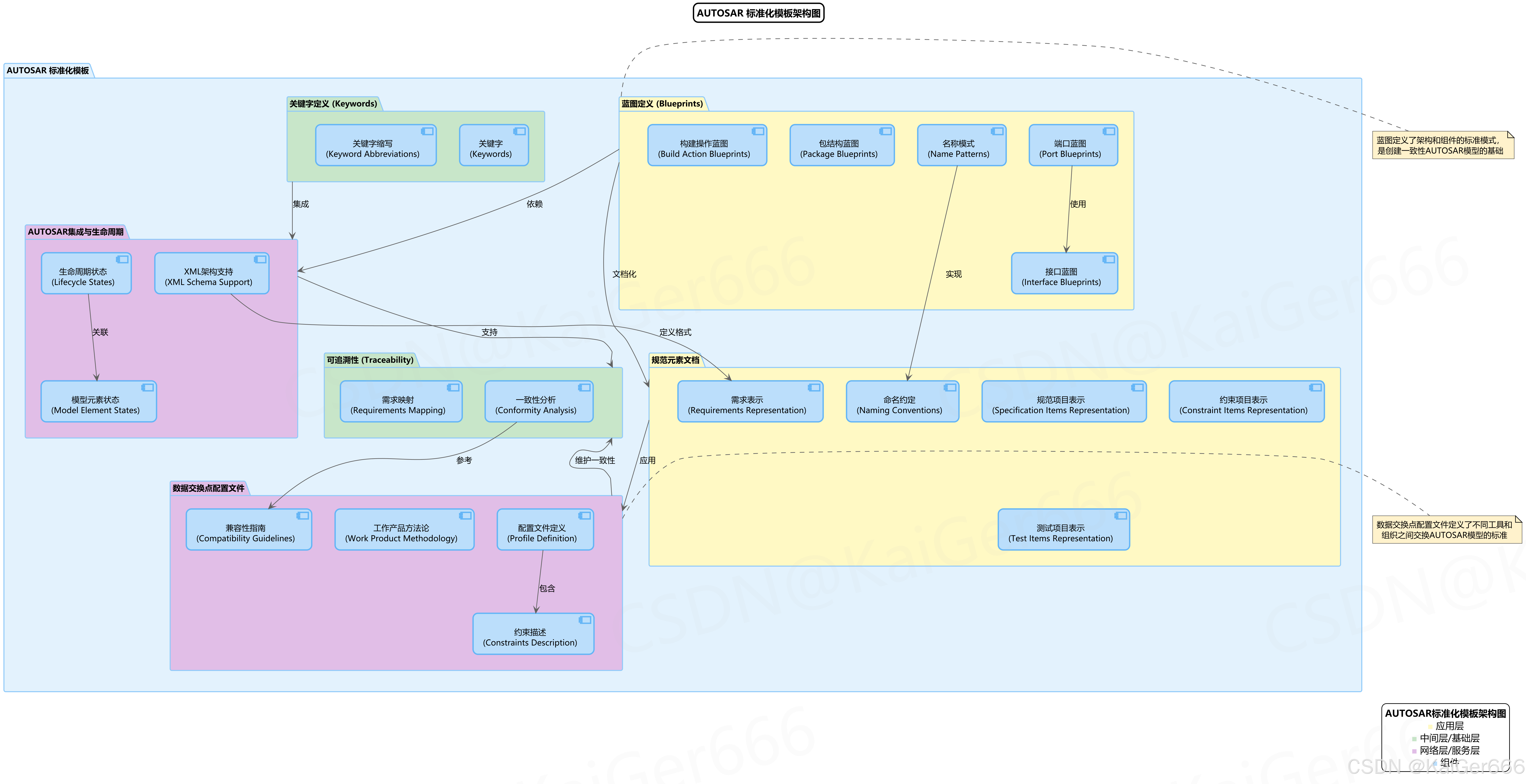

2.1 整体架构图

2.2 架构图解析

AUTOSAR标准化模板由以下主要模块组成：

1. 蓝图定义 (Blueprints)

   • 端口蓝图 (Port Blueprints)：定义软件组件间通信接口的标准
   • 接口蓝图 (Interface Blueprints)：规定接口的标准结构和行为
   • 名称模式 (Name Patterns)：定义命名规则和模式
   • 包结构蓝图 (Package Blueprints)：定义标准包层次结构
   • 构建操作蓝图 (Build Action Blueprints)：定义标准化的构建过程

2. 关键字定义 (Keywords)

   • 关键字 (Keywords)：标准术语定义
   • 关键字缩写 (Keyword Abbreviations)：标准缩写形式

3. AUTOSAR集成与生命周期

   • XML架构支持 (XML Schema Support)：提供标准的XML表示
   • 生命周期状态 (Lifecycle States)：定义元素生命周期状态
   • 模型元素状态 (Model Element States)：定义模型元素的状态

4. 可追溯性 (Traceability)

   • 一致性分析 (Conformity Analysis)：验证实现与标准的一致性
   • 需求映射 (Requirements Mapping)：将需求映射到实现元素

5. 规范元素文档

   • 需求表示 (Requirements Representation)：标准化需求表示方法
   • 规范项目表示 (Specification Items Representation)：规范内容的表示
   • 约束项目表示 (Constraint Items Representation)：约束条件的表示
   • 测试项目表示 (Test Items Representation)：测试项的表示
   • 命名约定 (Naming Conventions)：标准命名规则

6. 数据交换点配置文件

   • 配置文件定义 (Profile Definition)：定义数据交换配置文件
   • 工作产品方法论 (Work Product Methodology)：工作产品的标准方法
   • 约束描述 (Constraints Description)：交换点约束描述
   • 兼容性指南 (Compatibility Guidelines)：交换配置文件兼容性准则

这些模块相互关联，共同构成了完整的AUTOSAR标准化模板框架。蓝图定义是核心，它为其他模块提供基础模式；关键字定义与AUTOSAR集成紧密相连；整个框架通过可追溯性确保一致性；规范元素文档则为各组件提供标准化的文档表示方法。

---

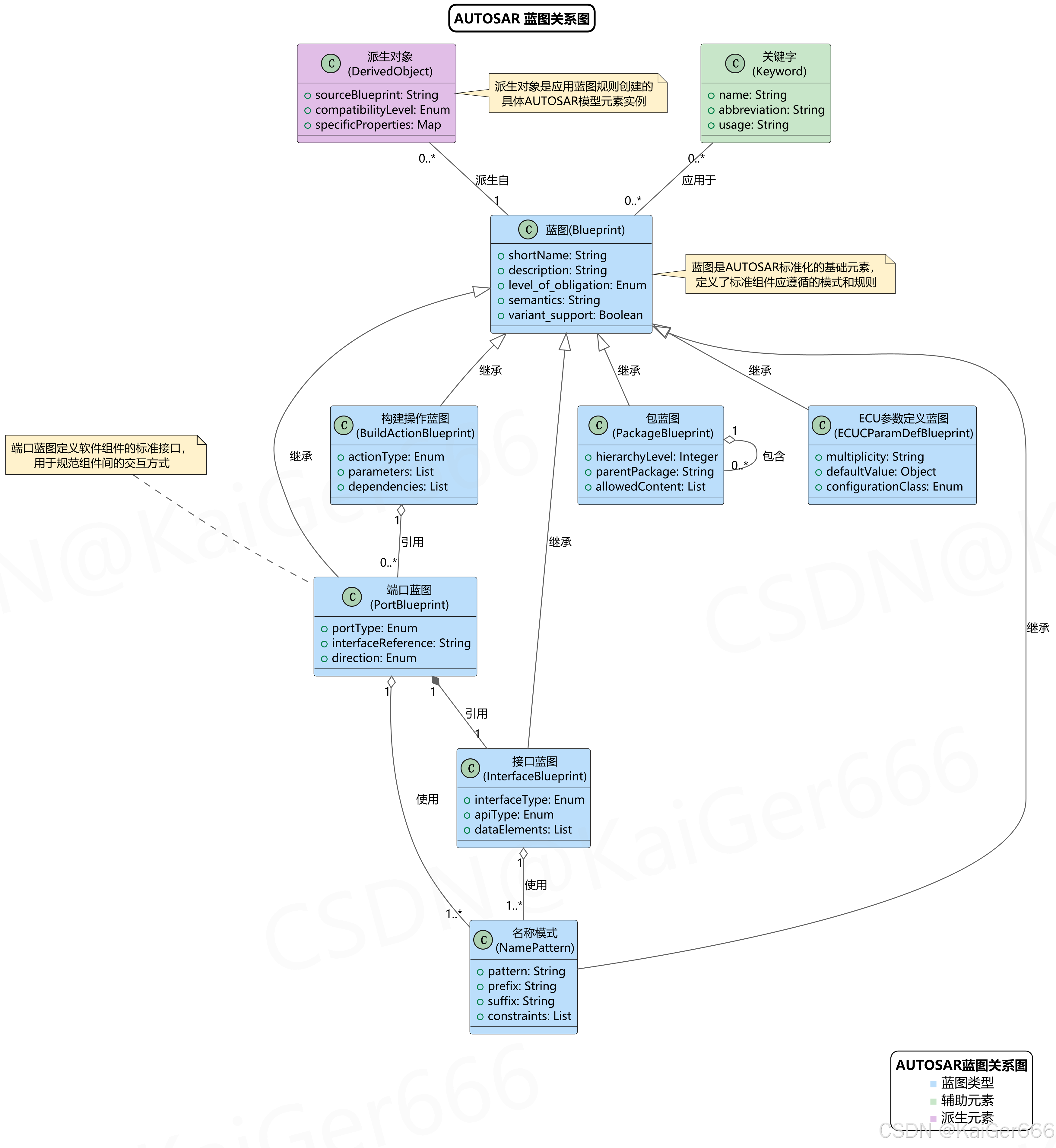

3. AUTOSAR 蓝图关系图

3.1 蓝图类型及其关系

3.2 蓝图关系解析

AUTOSAR蓝图模型基于一个通用的蓝图基类，派生出多种专用蓝图类型：

1. 蓝图 (Blueprint)：所有蓝图的基类，包含以下核心属性：

   • shortName：蓝图的短名称
   • description：蓝图的描述信息
   • level_of_obligation：义务级别，指明是必选还是可选
   • semantics：蓝图的语义定义
   • variant_support：是否支持变体

2. 端口蓝图 (PortBlueprint)：继承自蓝图，定义软件组件间的接口标准，包含：

   • portType：端口类型（如P-Port, R-Port等）
   • interfaceReference：引用的接口
   • direction：通信方向

3. 接口蓝图 (InterfaceBlueprint)：继承自蓝图，定义接口的标准结构，包含：

   • interfaceType：接口类型
   • apiType：API类型
   • dataElements：数据元素列表

4. 名称模式 (NamePattern)：继承自蓝图，定义命名规则，包含：

   • pattern：名称模式
   • prefix：前缀规则
   • suffix：后缀规则
   • constraints：命名约束列表

5. 包蓝图 (PackageBlueprint)：继承自蓝图，定义包结构标准，包含：

   • hierarchyLevel：层次级别
   • parentPackage：父包
   • allowedContent：允许的内容类型

6. ECU参数定义蓝图 (ECUCParamDefBlueprint)：继承自蓝图，定义ECU配置参数，包含：

   • multiplicity：多重性
   • defaultValue：默认值
   • configurationClass：配置类

7. 构建操作蓝图 (BuildActionBlueprint)：继承自蓝图，定义构建过程，包含：

   • actionType：操作类型
   • parameters：参数列表
   • dependencies：依赖项

蓝图之间存在多种关系：

• 端口蓝图引用接口蓝图（组合关系）
• 端口蓝图和接口蓝图使用名称模式（聚合关系）
• 包蓝图可以包含其他包蓝图（聚合关系）
• 派生对象从蓝图派生（关联关系）
• 关键字应用于蓝图（多对多关系）

这种结构化的蓝图关系模型确保了AUTOSAR组件开发的一致性和标准性。蓝图定义了标准模式，而派生对象则是应用这些模式创建的具体实例。

---

4. AUTOSAR 数据交换点配置文件流程

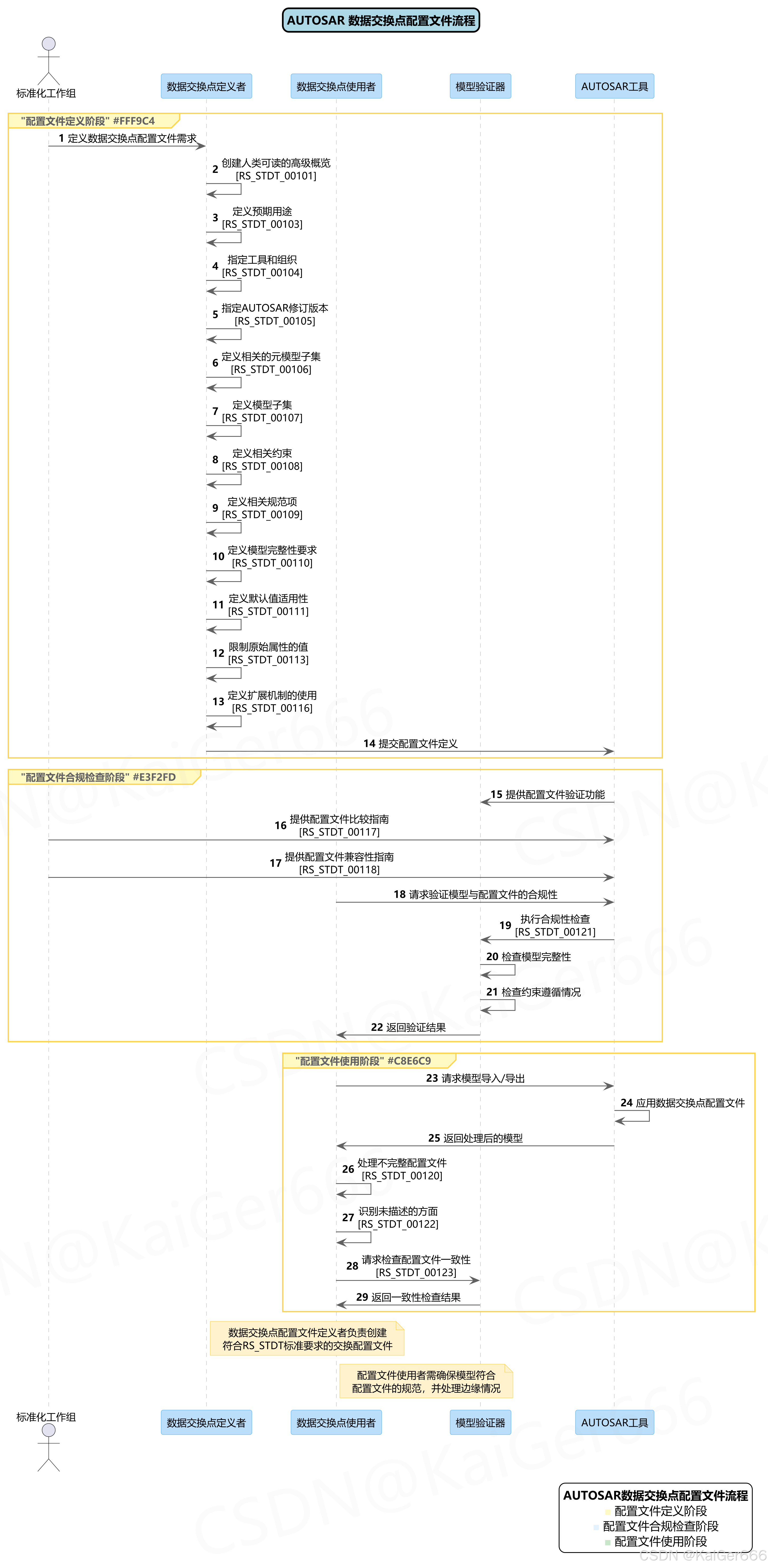

4.1 配置文件处理流程图

4.2 数据交换点流程解析

AUTOSAR数据交换点配置文件流程涉及多个参与者和三个主要阶段：

1. 配置文件定义阶段

   • 标准化工作组向配置文件定义者提出需求
   • 配置文件定义者创建人类可读的高级概览 (RS_STDT_00101)
   • 定义预期用途 (RS_STDT_00103)
   • 指定工具和组织 (RS_STDT_00104)
   • 指定AUTOSAR修订版本 (RS_STDT_00105)
   • 定义相关的元模型子集 (RS_STDT_00106)
   • 定义模型子集 (RS_STDT_00107)
   • 定义相关约束 (RS_STDT_00108)
   • 定义相关规范项 (RS_STDT_00109)
   • 定义模型完整性要求 (RS_STDT_00110)
   • 定义默认值适用性 (RS_STDT_00111)
   • 限制原始属性的值 (RS_STDT_00113)
   • 定义扩展机制的使用 (RS_STDT_00116)
   • 将完成的配置文件提交到工具中

2. 配置文件合规检查阶段

   • 工具提供配置文件验证功能
   • 标准化工作组提供配置文件比较指南 (RS_STDT_00117)
   • 标准化工作组提供配置文件兼容性指南 (RS_STDT_00118)
   • 配置文件使用者请求验证模型与配置文件的合规性
   • 验证器执行合规性检查 (RS_STDT_00121)
   • 验证模型完整性和约束遵循情况
   • 向使用者返回验证结果

3. 配置文件使用阶段

   • 配置文件使用者请求模型导入/导出
   • 工具应用数据交换点配置文件
   • 工具返回处理后的模型
   • 使用者处理不完整配置文件 (RS_STDT_00120)
   • 使用者识别未描述的方面 (RS_STDT_00122)
   • 使用者请求检查配置文件一致性 (RS_STDT_00123)
   • 验证器返回一致性检查结果

这一流程确保了在不同工具和组织之间交换AUTOSAR模型时的一致性和兼容性。配置文件定义者负责创建符合RS_STDT标准要求的交换配置文件，而使用者则需确保模型符合配置文件的规范，并处理边缘情况。

---

5. AUTOSAR 蓝图派生过程

5.1 蓝图派生状态图

5.2 蓝图派生过程解析

AUTOSAR蓝图派生过程是将抽象蓝图转化为具体实现的流程，包含以下主要状态和转换：

1. 蓝图阶段

   • 蓝图定义 (Blueprint Definition)：定义蓝图的关键属性和模式，指定义务级别，定义期望的语义
   • 蓝图验证 (Blueprint Validation)：验证蓝图定义的有效性和完整性
   • 如果验证失败，返回蓝图定义阶段进行修订

2. 派生阶段

   • 模式识别 (Pattern Recognition)：识别应用场景，确定适用蓝图，计划派生过程
   • 属性配置 (Property Configuration)：配置必要的属性和参数
   • 派生对象生成 (Derived Object Generation)：根据蓝图和配置的属性生成具体对象
   • 如果属性需要调整，返回属性配置阶段

3. 验证阶段

   • 兼容性检查 (Compatibility Check)：检查与蓝图的兼容性(RS_STDT_00017)，验证多重性约束(RS_STDT_00040)，确认属性一致性
   • 一致性验证 (Conformity Validation)：验证实现与标准的一致性(RS_STDT_00008)，确认符合义务级别要求(RS_STDT_00014)，批准最终对象
   • 如果不兼容或不符合标准，返回相应阶段进行修复

4. 部署 (Deployment)：完成验证后，部署最终对象

这一过程确保了从抽象蓝图到具体实现的转换符合AUTOSAR标准的要求。蓝图定义了标准模式，派生过程应用这些模式创建具体实例，而验证过程则确保派生对象与原始蓝图保持兼容和一致。

---

6. 总结

AUTOSAR标准化模板为汽车电子系统开发提供了统一的架构和方法论框架。通过本文档的图表分析，我们可以清晰地看到：

1. 模块化架构：标准化模板由多个互相关联的模块组成，包括蓝图定义、关键字定义、集成与生命周期管理、可追溯性、规范元素文档和数据交换点配置文件。

2. 蓝图层次结构：蓝图是标准化模板的核心元素，它们通过继承、组合和关联等方式形成了一个完整的层次结构，为AUTOSAR组件的标准化开发提供了模板和规则。

3. 数据交换流程：数据交换点配置文件流程确保了不同工具和组织之间交换AUTOSAR模型时的一致性和兼容性，包括配置文件定义、合规检查和使用三个主要阶段。

4. 派生实现流程：蓝图派生过程描述了从抽象蓝图到具体实现的转换流程，确保派生对象与原始蓝图保持兼容和一致。

通过这些可视化分析，我们能够更好地理解AUTOSAR标准化模板的结构和工作机制，为AUTOSAR相关开发和标准遵循提供参考。
