AUTOSAR图解==＞AUTOSAR_SWS_TTCANInterface

AUTOSAR TTCAN接口详解

时间触发CAN总线通信接口的架构、功能与实现

目录

1. 概述
   1.1 TTCAN接口的作用
   1.2 TTCAN接口的关键特性
2. TTCAN接口架构
   2.1 整体架构
   2.2 组件交互
3. TTCAN接口状态机
   3.1 主控模式与从属模式
   3.2 错误处理机制
4. TTCAN通信序列
   4.1 初始化和配置流程
   4.2 时间同步机制
   4.3 消息传输过程
   4.4 错误处理流程
5. TTCAN数据模型
   5.1 核心数据类型
   5.2 功能模块
   5.3 配置容器
6. 总结与应用场景

---

1. 概述

TTCAN接口（Time-Triggered CAN Interface）是AUTOSAR标准中定义的一种实现时间触发通信的接口模块，是传统事件触发CAN总线通信的扩展和增强。TTCAN接口设计目的是提供一种确定性的、基于时间触发的通信机制，以满足实时系统中对通信时序要求严格的应用场景。

1.1 TTCAN接口的作用

TTCAN接口在AUTOSAR架构中扮演着连接上层软件组件与底层TTCAN控制器的桥梁角色，其核心作用包括：

• 时间触发通信管理：根据预定义的时间表安排消息发送和接收
• 作业列表处理：维护和执行基于时间的通信作业列表
• 状态管理：处理TTCAN控制器的不同工作模式和状态转换
• 错误管理：检测、分类和处理各类通信错误
• 同步机制：提供全局时间同步和基准时间设定能力

1.2 TTCAN接口的关键特性

TTCAN接口具有以下关键特性，使其在安全关键型应用中具有独特优势：

• 确定性通信：通过时间触发机制保证消息的确定性传输
• 主从模式支持：灵活支持主控（Master）和从属（Slave）通信模式
• 错误等级分类：提供多级错误分类和处理机制
• 时间窗口控制：精确控制消息的发送和接收时间窗口
• 完整的API集：提供丰富的函数接口支持各类操作和控制

---

2. TTCAN接口架构

2.1 整体架构

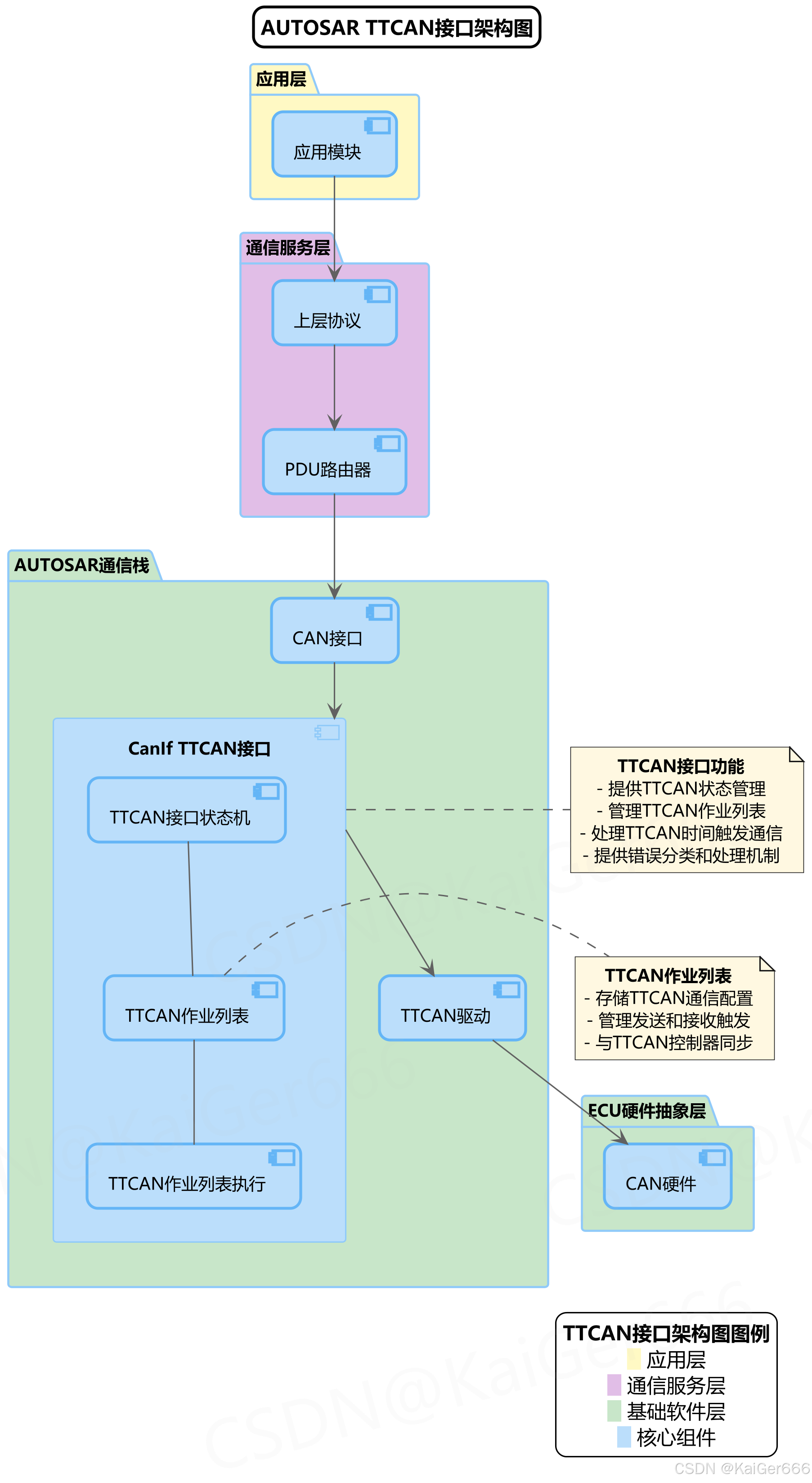

下图展示了TTCAN接口在AUTOSAR通信栈中的位置及其与其他模块的关系：

2.1.1 架构层次说明

TTCAN接口架构图展示了以下关键组件及其层次关系：

1. 应用层：

   • 应用模块：使用TTCAN通信服务的应用软件组件

2. 通信服务层：

   • PDU路由器：负责处理和路由协议数据单元
   • 上层协议：如COM、PDU路由器等通信服务模块

3. AUTOSAR通信栈：

   • CanIf TTCAN接口：核心模块，包含状态机、作业列表和执行功能
   • CAN接口：连接TTCAN接口与标准CAN通信
   • TTCAN驱动：直接控制TTCAN硬件的驱动模块

4. ECU硬件抽象层：

   • CAN硬件：物理CAN控制器和收发器

2.1.2 TTCAN接口内部组件

TTCAN接口内部包含三个核心组件：

• TTCAN接口状态机：管理TTCAN控制器的各种状态和模式转换
• TTCAN作业列表：存储和管理基于时间的通信任务
• TTCAN作业列表执行：按照时间顺序执行作业列表中的任务

2.2 组件交互

TTCAN接口与其他组件的交互过程如下：

1. 向上交互：

   • 接收来自上层协议的通信请求
   • 向上层报告通信状态和错误
   • 提供时间触发通信的API服务

2. 向下交互：

   • 向TTCAN驱动发送控制命令
   • 接收来自TTCAN驱动的状态和错误通知
   • 传递需要发送的消息数据

3. 跨层次交互：

   • 与操作系统交互，提供定时执行作业列表的机制
   • 与诊断事件管理器交互，报告通信错误

---

3. TTCAN接口状态机

TTCAN接口的状态机定义了其工作模式和状态转换逻辑，是理解其行为和控制流程的关键。

3.1 主控模式与从属模式

3.1.1 状态机概述

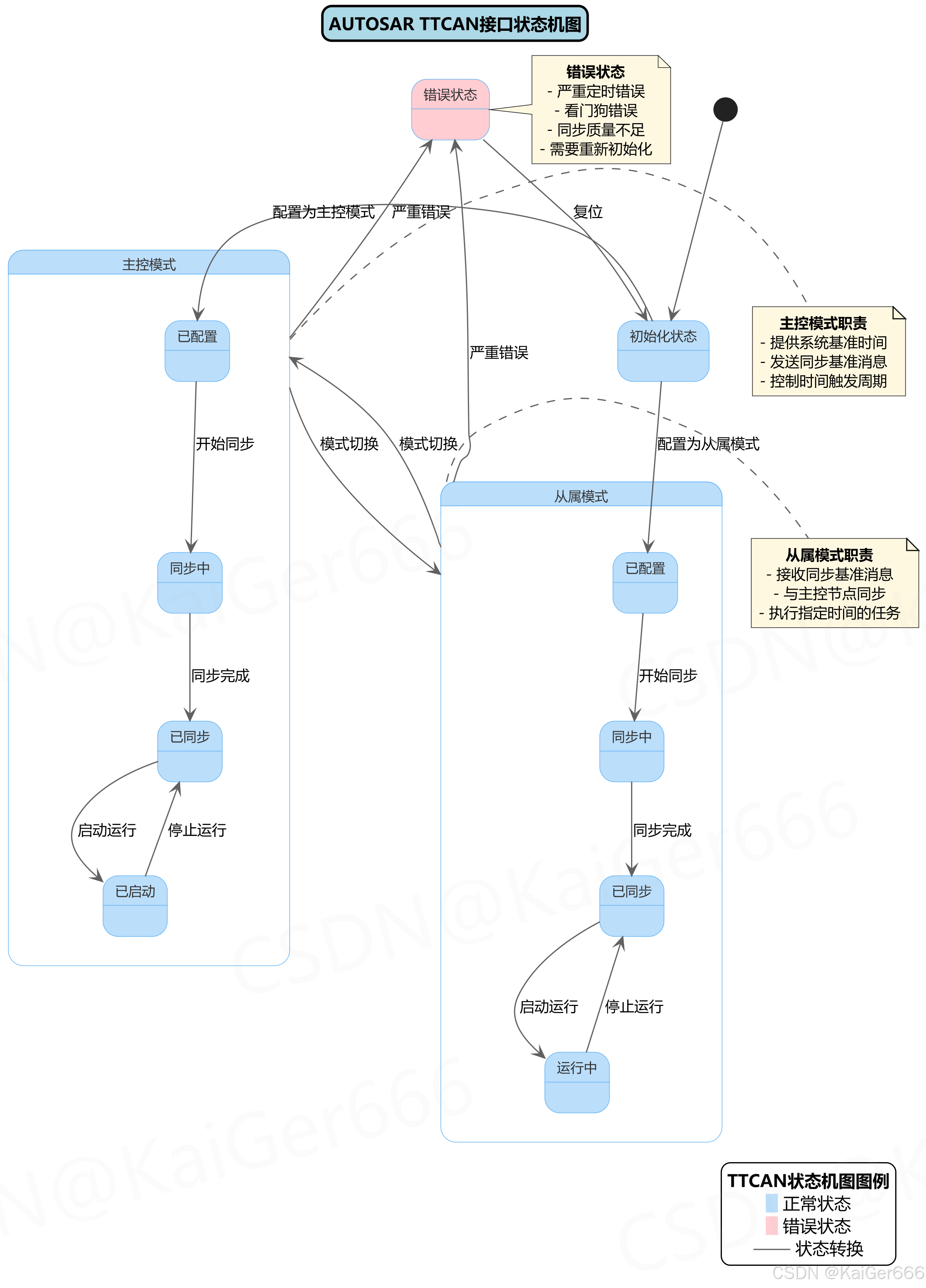

TTCAN接口状态机图展示了以下主要状态和转换：

1. 初始化状态：

   • TTCAN接口的初始状态，在此状态下完成基本配置

2. 主控模式：

   • 已配置：完成主控模式配置但尚未开始同步
   • 同步中：正在建立系统的时间基准和同步
   • 已同步：时间同步已完成但尚未启动通信
   • 已启动：正常运行中，提供系统基准时间

3. 从属模式：

   • 已配置：完成从属模式配置但尚未开始同步
   • 同步中：正在与主控节点进行时间同步
   • 已同步：时间同步已完成但尚未启动通信
   • 运行中：正常运行中，接收并处理时间触发消息

4. 错误状态：

   • 当发生严重错误时进入此状态，需要重置系统

3.1.2 状态转换分析

状态机中的主要转换包括：

• 初始化到模式配置：系统初始化后，根据配置进入主控或从属模式
• 模式间切换：支持在主控和从属模式之间动态切换
• 同步过程：在任一模式下，都需要经历同步过程才能开始通信
• 错误处理：当发生严重错误时，从任何状态都可能转为错误状态
• 系统复位：从错误状态只能通过复位回到初始化状态

3.2 错误处理机制

TTCAN接口状态机中集成了完善的错误处理机制：

1. 错误分类：

   • 轻微错误：不影响通信继续，可自行恢复
   • 严重错误：需要系统干预的错误，导致状态转换

2. 错误恢复策略：

   • 针对轻微错误，状态机保持当前状态并尝试内部恢复
   • 针对严重错误，状态机转入错误状态并等待系统复位

3. 模式特定错误处理：

   • 主控模式下的错误可能影响整个网络的时间同步
   • 从属模式下的错误主要影响单一节点的通信能力

---

4. TTCAN通信序列

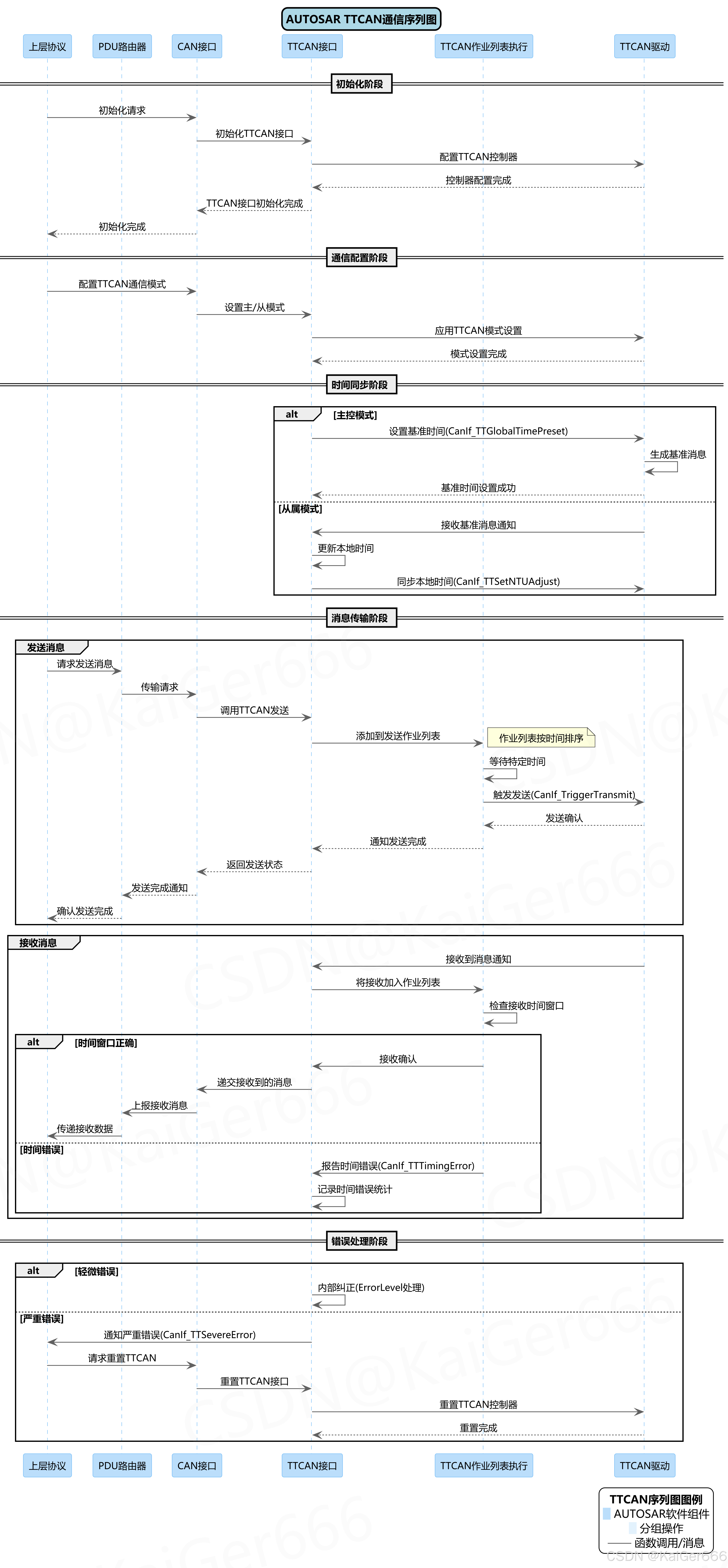

TTCAN通信过程涉及多个阶段和多个组件之间的复杂交互。下图展示了典型的TTCAN通信序列：

4.1 初始化和配置流程

TTCAN通信序列的初始化和配置阶段包括：

1. 初始化阶段：

   • 上层协议向CAN接口发起初始化请求
   • CAN接口初始化TTCAN接口
   • TTCAN接口配置TTCAN控制器
   • 完成初始化并向上层返回状态

2. 通信配置阶段：

   • 上层协议指定TTCAN的工作模式（主控或从属）
   • TTCAN接口设置相应的模式参数
   • TTCAN驱动应用这些设置到硬件

4.2 时间同步机制

时间同步是TTCAN通信的核心机制，其实现方式取决于节点的角色：

1. 主控模式下的时间同步：

   • TTCAN接口设置全局基准时间(CanIf_TTGlobalTimePreset)
   • TTCAN驱动生成并发送基准消息
   • 系统基于此基准时间建立全局时间参考

2. 从属模式下的时间同步：

   • TTCAN驱动接收来自主控节点的基准消息
   • TTCAN接口更新本地时间
   • 通过CanIf_TTSetNTUAdjust调整本地时间与全局时间同步

4.3 消息传输过程

TTCAN的消息传输过程严格按照时间触发机制执行：

1. 消息发送过程：

   • 上层应用通过PDU路由器请求发送消息
   • 消息被添加到TTCAN作业列表
   • 作业列表执行器在指定时间触发消息发送
   • 消息发送完成后层层返回确认

2. 消息接收过程：

   • TTCAN驱动接收到消息并通知TTCAN接口
   • TTCAN作业列表执行器检查接收时间窗口
   • 如果时间正确，将消息传递给上层处理
   • 如果时间错误，记录定时错误并可能触发错误处理

4.4 错误处理流程

TTCAN通信过程中的错误处理遵循严格的分级机制：

1. 轻微错误处理：

   • TTCAN接口内部处理错误
   • 调整错误等级计数器
   • 继续通信过程

2. 严重错误处理：

   • TTCAN接口通知上层严重错误(CanIf_TTSevereError)
   • 上层可能请求重置TTCAN
   • TTCAN接口和驱动执行完整的重置流程
   • 系统需要重新初始化和配置

---

5. TTCAN数据模型

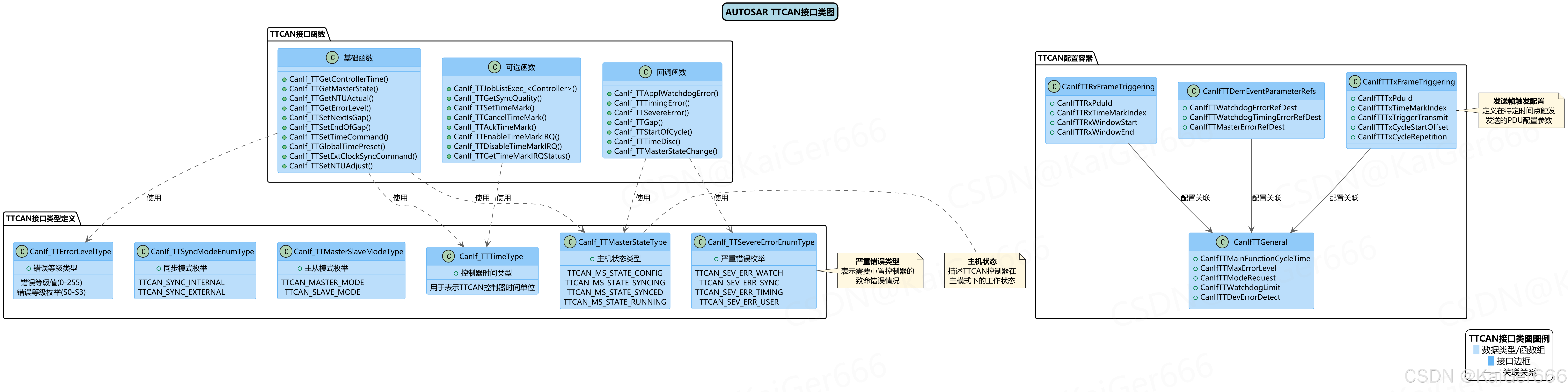

TTCAN接口的数据模型定义了其内部结构、API接口和配置参数。下图展示了TTCAN接口的主要数据类型和组件关系：

5.1 核心数据类型

TTCAN接口定义了多种专用数据类型，支持其特定功能：

1. 时间相关类型：

   • CanIf_TTTimeType：表示TTCAN控制器时间单位
   • CanIf_TTTimeSourceType：时间源类型

2. 模式和状态类型：

   • CanIf_TTMasterSlaveModeType：主从模式枚举
   • CanIf_TTSyncModeEnumType：同步模式枚举
   • CanIf_TTMasterStateType：主机状态类型

3. 错误处理类型：

   • CanIf_TTErrorLevelType：错误等级类型
   • CanIf_TTErrorLevelEnumType：错误等级枚举
   • CanIf_TTSevereErrorEnumType：严重错误枚举

5.2 功能模块

TTCAN接口的功能通过多组API函数实现：

1. 基础函数：

   • 时间获取函数：CanIf_TTGetControllerTime、CanIf_TTGetNTUActual
   • 状态获取函数：CanIf_TTGetMasterState、CanIf_TTGetErrorLevel
   • 时间控制函数：CanIf_TTSetTimeCommand、CanIf_TTGlobalTimePreset
   • 时间调整函数：CanIf_TTSetNTUAdjust、CanIf_TTSetExtClockSyncCommand

2. 可选函数：

   • 作业列表执行：CanIf_TTJobListExec_<Controller>
   • 同步质量评估：CanIf_TTGetSyncQuality
   • 时间标记管理：CanIf_TTSetTimeMark、CanIf_TTCancelTimeMark
   • 中断控制：CanIf_TTEnableTimeMarkIRQ、CanIf_TTDisableTimeMarkIRQ

3. 回调函数：

   • 错误通知：CanIf_TTApplWatchdogError、CanIf_TTTimingError、CanIf_TTSevereError
   • 状态通知：CanIf_TTGap、CanIf_TTStartOfCycle、CanIf_TTTimeDisc
   • 模式变更：CanIf_TTMasterStateChange

5.3 配置容器

TTCAN接口的配置通过以下容器定义：

1. CanIfTTGeneral：

   • 基本配置参数：循环时间、最大错误等级、模式请求
   • 看门狗限制和开发错误检测设置

2. CanIfTTDemEventParameterRefs：

   • 与诊断事件管理器的接口配置
   • 不同类型错误的诊断事件引用

3. CanIfTTTxFrameTriggering：

   • 发送帧的触发配置
   • 包括PDU ID、时间标记索引、触发传输标志等

4. CanIfTTRxFrameTriggering：

   • 接收帧的触发配置
   • 包括PDU ID、时间标记索引、接收窗口参数等

---

6. 总结与应用场景

6.1 TTCAN接口的主要优势

TTCAN接口作为AUTOSAR通信栈的关键组件，具有以下显著优势：

1. 确定性通信：

   • 提供基于时间触发的确定性通信机制
   • 保证消息的精确发送和接收时间

2. 灵活的时间管理：

   • 支持精确的时间同步和时间窗口控制
   • 适应不同的时间需求和约束

3. 强大的错误管理：

   • 多级错误分类和处理机制
   • 支持各类错误的检测、诊断和恢复

4. 标准化接口：

   • 符合AUTOSAR标准的统一接口
   • 易于集成到AUTOSAR架构中

6.2 典型应用场景

TTCAN接口特别适用于以下应用场景：

1. 安全关键系统：

   • 车辆制动系统、转向系统等安全关键功能
   • 需要高度确定性的控制系统

2. 分布式控制系统：

   • 多个ECU协同工作的分布式系统
   • 需要精确同步的控制算法

3. 高精度传感器网络：

   • 需要精确时间戳的传感器数据采集
   • 多传感器融合应用

4. 实时控制应用：

   • 发动机管理系统
   • 底盘控制系统
   • 高级驾驶辅助系统

6.3 结论

TTCAN接口通过提供时间触发通信机制，有效解决了传统CAN通信在确定性和实时性方面的局限，为汽车电子系统中的关键应用提供了可靠的通信基础。其丰富的功能、灵活的配置和强大的错误处理能力，使其成为现代汽车电子架构中不可或缺的组件。
