AUTOSAR EEPROM驱动详解与可视化分析

基于AUTOSAR标准SRS文档的EEPROM驱动模块分析

1. 概述
- 1.1 EEPROM驱动简介
- 1.2 EEPROM驱动在AUTOSAR中的位置
2. 架构分析
- 2.1 EEPROM驱动架构图
- 2.2 架构层次解析
3. 状态管理
- 3.1 EEPROM驱动状态转换图
- 3.2 状态详解
4. 交互流程
- 4.1 EEPROM操作顺序图
- 4.2 异步操作流程详解
5. 数据结构
- 5.1 EEPROM驱动类图
- 5.2 配置与API详解
6. 总结

1. 概述

1.1 EEPROM驱动简介

EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦除可编程只读存储器）是一种非易失性存储器，广泛应用于汽车电子控制单元(ECU)中，用于存储配置数据、校准参数和诊断信息等。AUTOSAR标准规范了EEPROM驱动的接口和行为，确保不同供应商的EEPROM控制器能够统一集成到AUTOSAR架构中。

AUTOSAR EEPROM驱动模块提供了对EEPROM硬件的抽象访问，支持两种类型的EEPROM设备：

内部EEPROM：集成在微控制器内部的EEPROM存储器
外部EEPROM：通过通信总线（如SPI、I2C）连接的独立EEPROM芯片

EEPROM驱动提供读取、写入、擦除和比较等基本操作功能，并支持两种操作模式：

正常模式：优先考虑稳定性和可靠性
快速模式：优先考虑性能，减少访问时间

1.2 EEPROM驱动在AUTOSAR中的位置

EEPROM驱动模块位于AUTOSAR架构的微控制器抽象层(MCAL)中，为上层软件组件提供对EEPROM硬件的抽象访问。它的主要作用是屏蔽底层硬件差异，提供标准化的接口，确保软件在不同硬件平台上的可移植性。

非易失性存储管理(NvM)模块通常通过存储器接口(MemIf)调用EEPROM驱动，MemIf作为标准化接口，屏蔽了不同存储技术（如EEPROM、闪存）的差异。

2. 架构分析

2.1 EEPROM驱动架构图

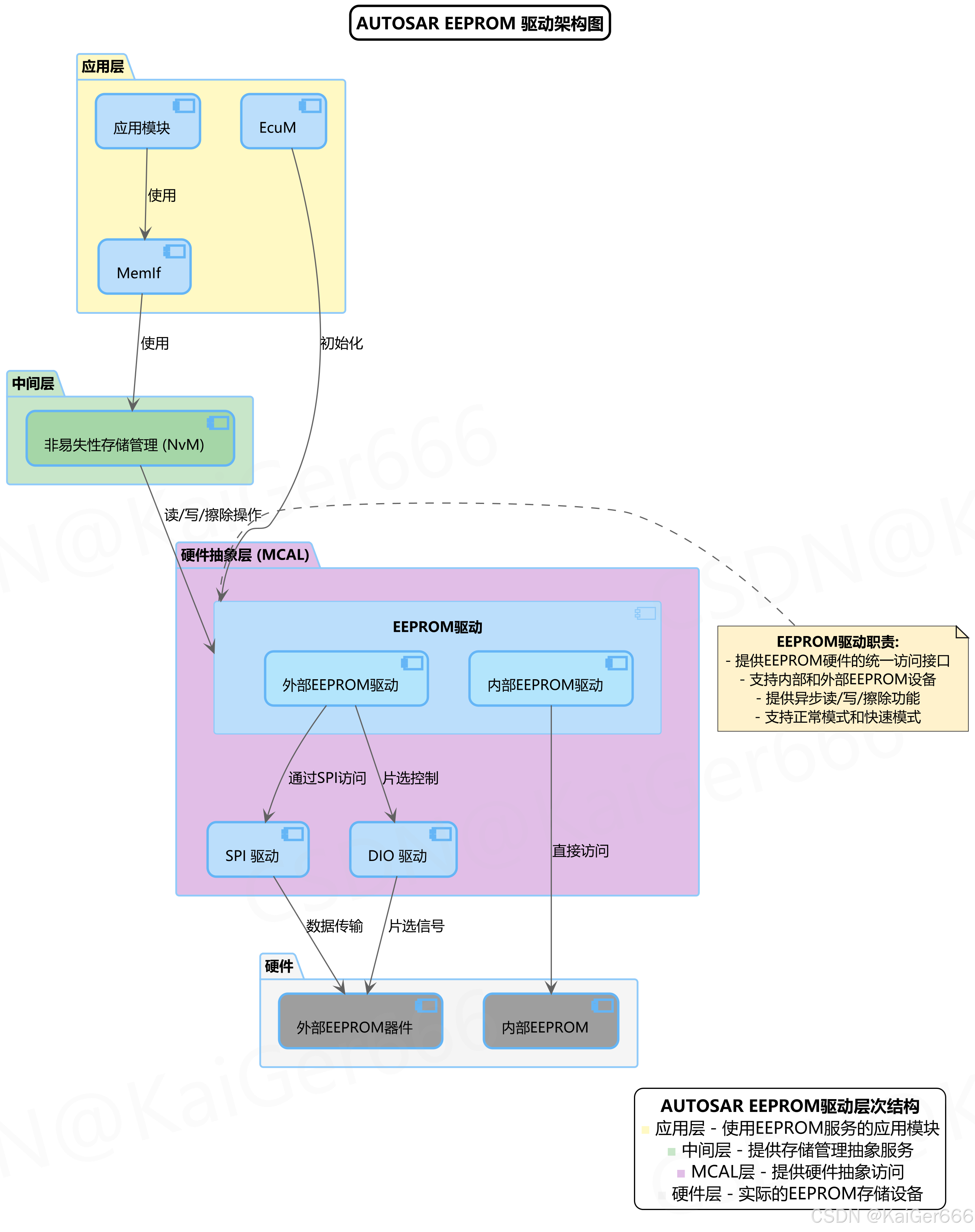

在这里插入图片描述

2.2 架构层次解析

上图展示了EEPROM驱动在AUTOSAR架构中的位置及其与其他模块的关系：

应用层
- 应用模块：使用非易失性数据的应用软件组件
- EcuM：ECU管理模块，负责初始化EEPROM驱动
- MemIf：存储器接口模块，为不同存储技术提供统一接口
中间层
- 非易失性存储管理(NvM)：管理非易失性数据，提供数据冗余、校验和错误处理等功能
硬件抽象层(MCAL)
- EEPROM驱动：包含内部和外部EEPROM驱动实现
  - 内部EEPROM驱动：直接访问微控制器内置EEPROM
  - 外部EEPROM驱动：通过通信总线访问外部EEPROM设备
- SPI驱动：提供与外部EEPROM设备的通信功能
- DIO驱动：提供片选信号控制功能
硬件层
- 内部EEPROM：微控制器内置的EEPROM存储器
- 外部EEPROM器件：通过通信总线连接的独立EEPROM芯片

EEPROM驱动的主要职责包括：

提供EEPROM硬件的统一访问接口
支持内部和外部EEPROM设备
提供异步读/写/擦除/比较功能
支持正常模式和快速模式的操作

这种分层架构实现了硬件抽象，使上层软件可以透明地访问不同类型的EEPROM硬件，提高了软件的可移植性和重用性。

3. 状态管理

3.1 EEPROM驱动状态转换图

在这里插入图片描述

3.2 状态详解

EEPROM驱动模块在运行时会经历不同的状态，上图展示了这些状态及其转换过程：

未初始化状态(UNINIT)
- 驱动刚加载或调用Eep_DeInit()后的初始状态
- 此状态下，驱动未完成初始化
- 只能调用Eep_Init()进行初始化操作
- 调用其他API会返回错误
空闲状态(IDLE)
- 驱动完成初始化且当前无活动任务的状态
- 通过调用Eep_Init()从未初始化状态进入
- 可以启动新的读/写/擦除/比较任务
- 任务完成或取消后也会回到此状态
繁忙状态(BUSY)
- 驱动正在执行读取、写入、擦除或比较任务时的状态
- 包含四个子状态：读取中(READ)、写入中(WRITE)、擦除中(ERASE)和比较中(COMPARE)
- 通过调用Eep_Read()、Eep_Write()、Eep_Erase()或Eep_Compare()进入
- 任务执行过程由Eep_MainFunction()调度处理
- 任务成功完成后转换到空闲状态
- 任务执行出错则转换到错误状态
错误状态(ERROR)
- 任务执行过程中遇到错误时的状态
- 此状态下无法启动新任务
- 通过调用Eep_Cancel()恢复到空闲状态

主要的状态转换包括：

Eep_Init()：UNINIT → IDLE
Eep_Read()/Eep_Write()/Eep_Erase()/Eep_Compare()：IDLE → BUSY
任务成功完成：BUSY → IDLE
任务执行错误：BUSY → ERROR
Eep_Cancel()：ERROR → IDLE
Eep_DeInit()：IDLE → UNINIT

任务的结果可以通过Eep_GetJobResult()查询，可能的结果包括：JOB_OK（成功）、JOB_FAILED（失败）、JOB_PENDING（进行中）和JOB_CANCELED（已取消）。

4. 交互流程

4.1 EEPROM操作顺序图

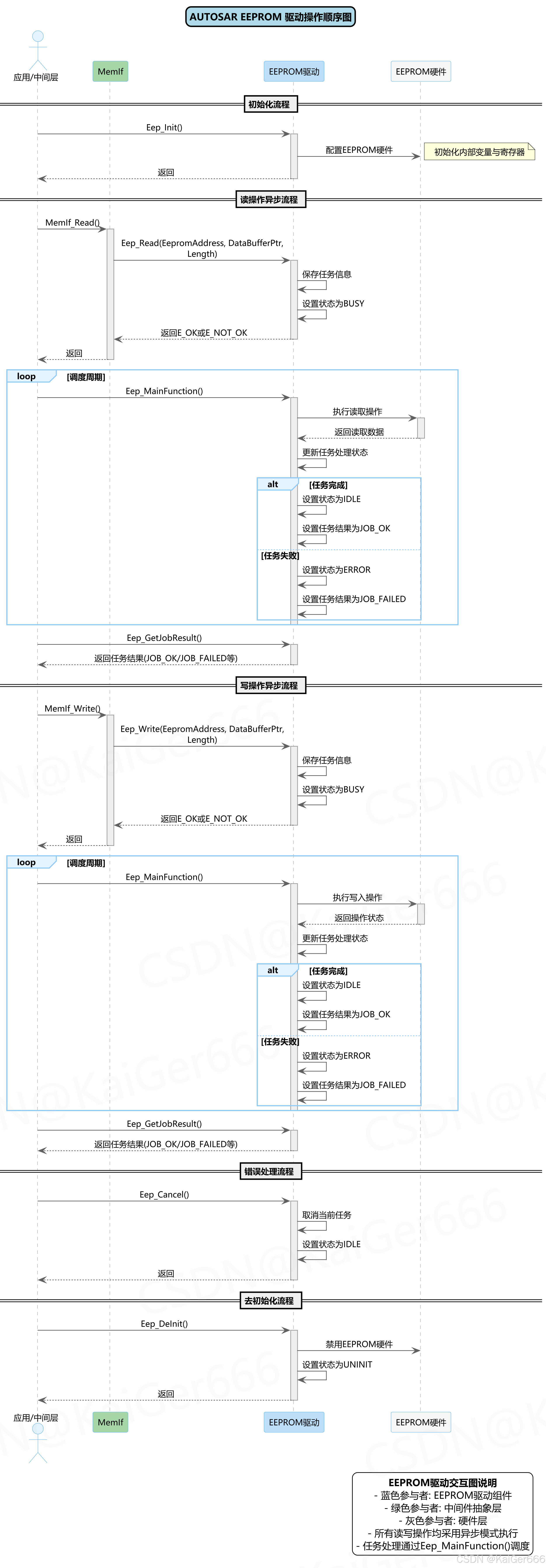

在这里插入图片描述

4.2 异步操作流程详解

上图展示了EEPROM驱动与其他组件之间的交互流程，主要包括初始化、读操作、写操作、错误处理和去初始化流程：

初始化流程
- 应用/中间层调用Eep_Init()初始化EEPROM驱动
- EEPROM驱动配置EEPROM硬件，初始化内部变量与寄存器
- 初始化完成后，驱动状态变为IDLE
读操作异步流程
- 应用/中间层通过MemIf调用MemIf_Read()请求读取数据
- MemIf调用EEPROM驱动的Eep_Read()接口，传入读取地址、数据缓冲区指针和长度
- EEPROM驱动保存任务信息，设置状态为BUSY，并立即返回
- 在随后的调度周期中，应用/中间层调用Eep_MainFunction()
- Eep_MainFunction()执行实际读取操作，与EEPROM硬件交互
- 读取完成后，EEPROM驱动更新任务状态，设置任务结果
- 应用/中间层调用Eep_GetJobResult()获取任务结果
写操作异步流程
- 应用/中间层通过MemIf调用MemIf_Write()请求写入数据
- MemIf调用EEPROM驱动的Eep_Write()接口，传入写入地址、数据缓冲区指针和长度
- EEPROM驱动保存任务信息，设置状态为BUSY，并立即返回
- 在随后的调度周期中，应用/中间层调用Eep_MainFunction()
- Eep_MainFunction()执行实际写入操作，与EEPROM硬件交互
- 写入完成后，EEPROM驱动更新任务状态，设置任务结果
- 应用/中间层调用Eep_GetJobResult()获取任务结果
错误处理流程
- 当任务执行失败时，EEPROM驱动状态变为ERROR
- 应用/中间层可以调用Eep_Cancel()取消当前任务
- EEPROM驱动取消任务，设置状态为IDLE
去初始化流程
- 应用/中间层调用Eep_DeInit()去初始化EEPROM驱动
- EEPROM驱动禁用EEPROM硬件，设置状态为UNINIT

该异步操作模式的优势在于：

不阻塞调用者，提高系统响应性
通过调度机制（Eep_MainFunction()）控制任务执行时间
支持任务状态查询和取消操作
分离任务启动与任务处理，便于集成到AUTOSAR的调度系统中

5. 数据结构

5.1 EEPROM驱动类图

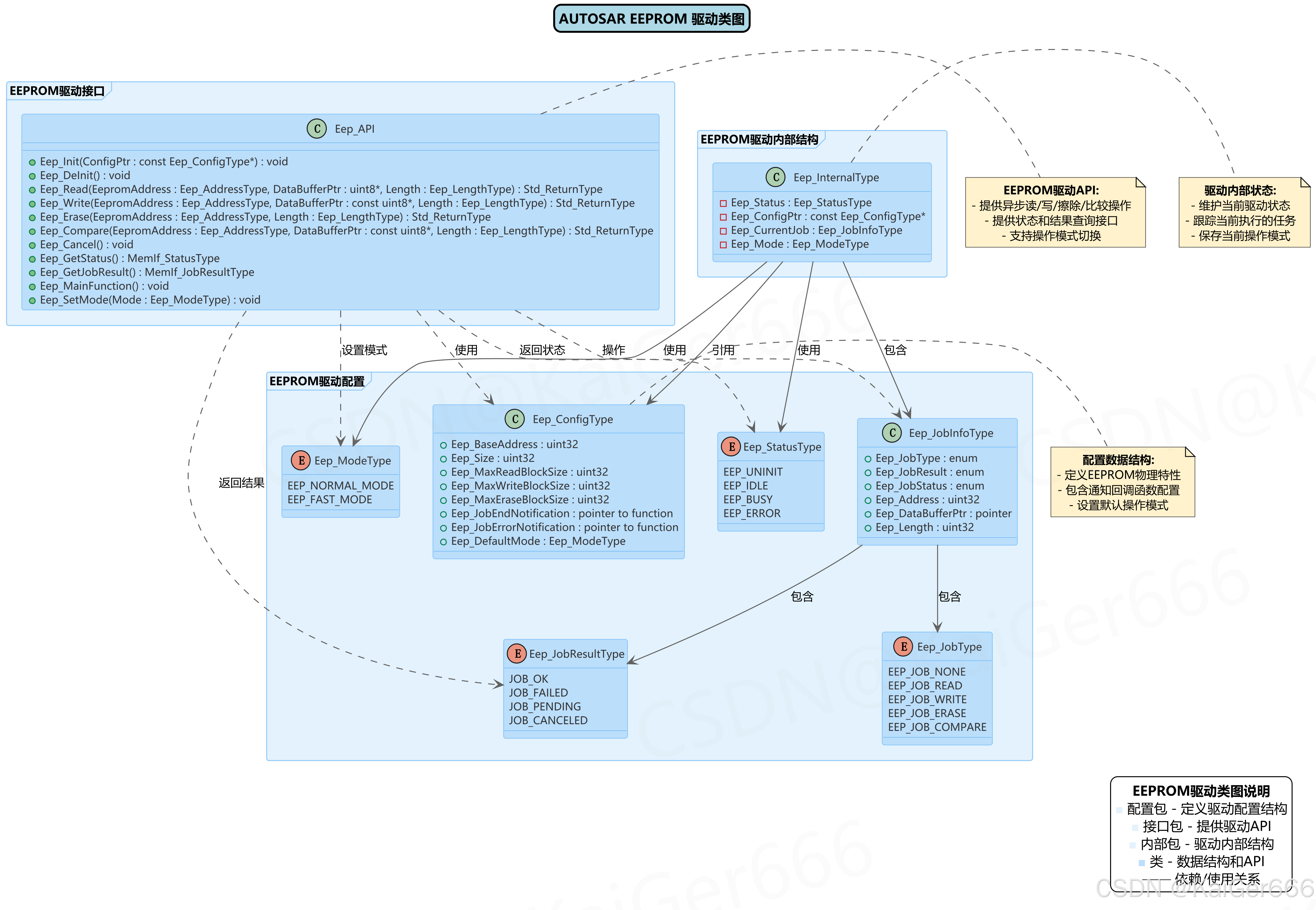

在这里插入图片描述

5.2 配置与API详解

上图展示了EEPROM驱动的主要数据结构和API，包括配置结构、接口函数和内部状态：

EEPROM驱动配置
- Eep_ConfigType：驱动配置结构
  - Eep_BaseAddress：EEPROM基地址
  - Eep_Size：EEPROM大小
  - Eep_MaxReadBlockSize：最大读取块大小
  - Eep_MaxWriteBlockSize：最大写入块大小
  - Eep_MaxEraseBlockSize：最大擦除块大小
  - Eep_JobEndNotification：任务结束通知回调函数
  - Eep_JobErrorNotification：任务错误通知回调函数
  - Eep_DefaultMode：默认操作模式
- Eep_JobInfoType：任务信息结构
  - Eep_JobType：任务类型（读取、写入、擦除、比较）
  - Eep_JobResult：任务结果
  - Eep_JobStatus：任务状态
  - Eep_Address：操作地址
  - Eep_DataBufferPtr：数据缓冲区指针
  - Eep_Length：操作长度
- 各种枚举类型：
  - Eep_JobType：任务类型（NONE、READ、WRITE、ERASE、COMPARE）
  - Eep_JobResultType：任务结果（OK、FAILED、PENDING、CANCELED）
  - Eep_StatusType：驱动状态（UNINIT、IDLE、BUSY、ERROR）
  - Eep_ModeType：操作模式（NORMAL_MODE、FAST_MODE）
EEPROM驱动接口
- Eep_API：驱动对外提供的API函数
  - Eep_Init()：初始化EEPROM驱动
  - Eep_DeInit()：去初始化EEPROM驱动
  - Eep_Read()：异步读取数据
  - Eep_Write()：异步写入数据
  - Eep_Erase()：异步擦除数据
  - Eep_Compare()：异步比较数据
  - Eep_Cancel()：取消当前任务
  - Eep_GetStatus()：获取驱动状态
  - Eep_GetJobResult()：获取任务结果
  - Eep_MainFunction()：任务调度处理函数
  - Eep_SetMode()：设置操作模式
EEPROM驱动内部结构
- Eep_InternalType：驱动内部状态
  - Eep_Status：当前驱动状态
  - Eep_ConfigPtr：配置结构指针
  - Eep_CurrentJob：当前任务信息
  - Eep_Mode：当前操作模式

EEPROM驱动接口（Eep_API）使用驱动配置结构（Eep_ConfigType）进行初始化，操作任务信息（Eep_JobInfoType）执行读写操作，并通过状态（Eep_StatusType）和任务结果（Eep_JobResultType）反馈操作状态。驱动内部状态（Eep_InternalType）跟踪驱动的运行状态，维护当前任务信息和操作模式。
