通过C#代码实现空间离散点的克里金(kriging)插值（一） 计算原理

克里金插值较为复杂，但效果也是比较好的。为了能够通过代码实现克里金插值的过程，首先需要了解其详细的计算过程。

---

在ArcGIS中操作一遍

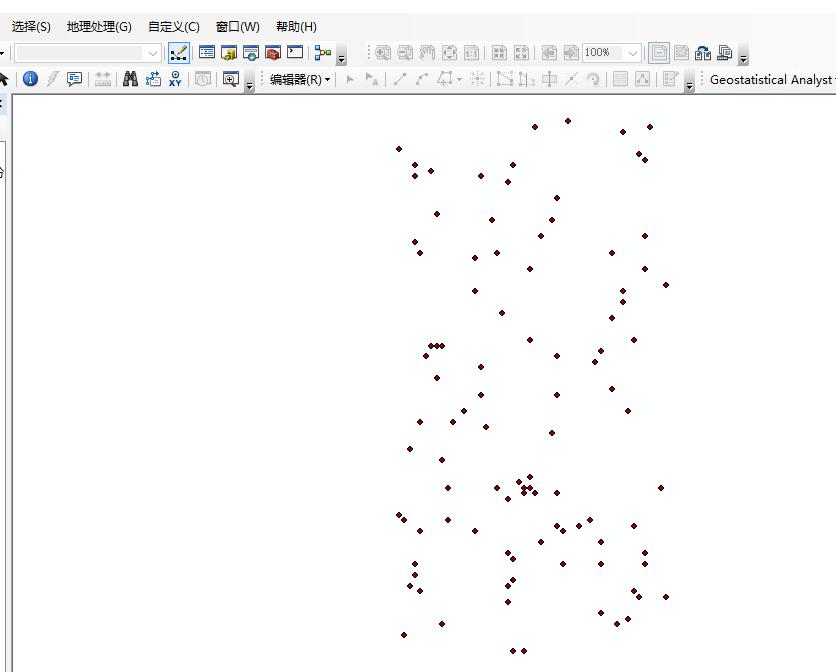

导入散点数据，数据包括散点的坐标，高程值。

在“Geostatistical Analyst”中选择“地统计向导”。找不到的先右击菜单栏空白处，勾选“Geostatistical Analyst”。

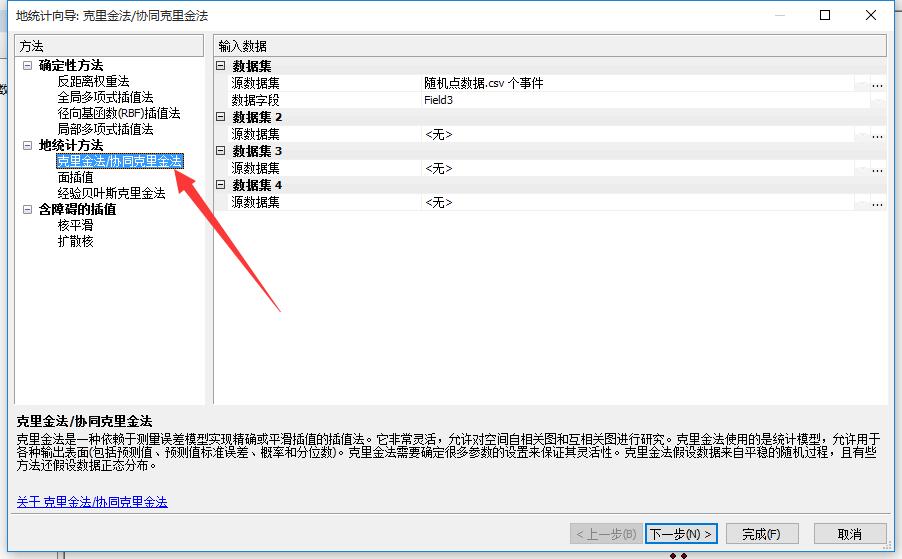

1，选择数据，选择“克里金法”，下一步

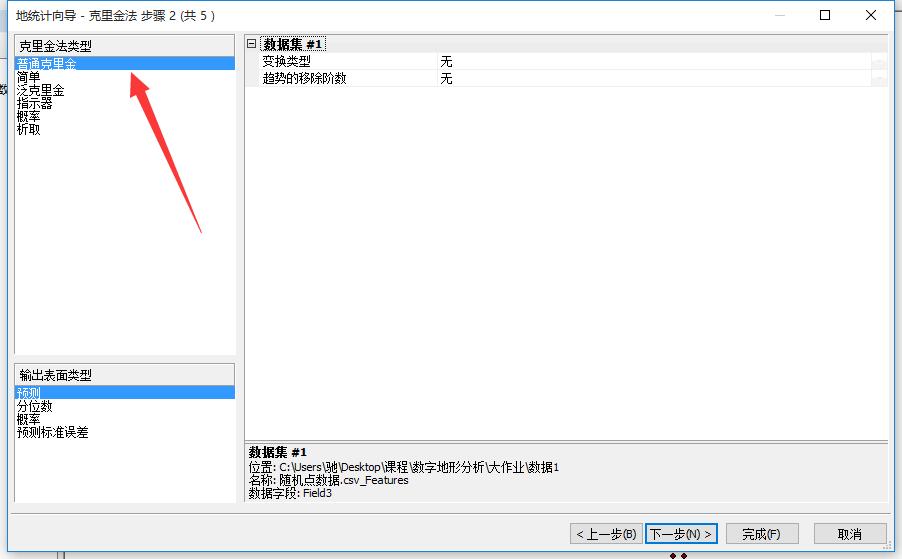

2，选择“普通克里金”，下一步

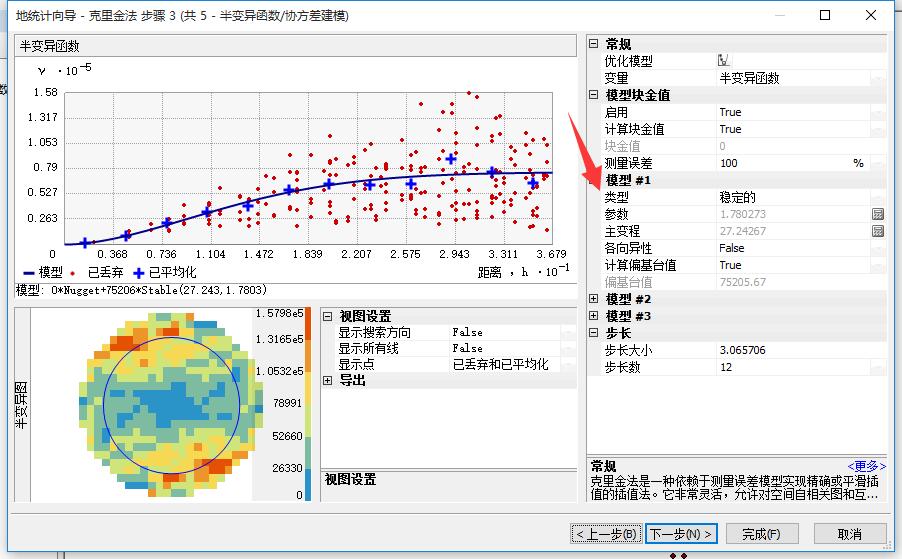

3，拟合界面

这个界面的内容很重要，也正是帮助文档中所解释的内容。左上角的拟合曲线是我们将要在C#代码中实现的，坐标系中的散点也是需要我们去通过计算得到的。

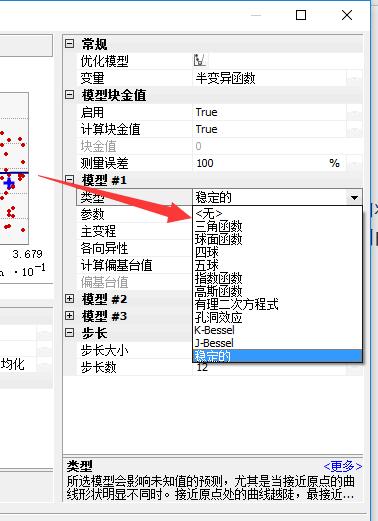

4，查看拟合函数类型

点开上图界面中的“类型”，可以看到如下的几种：球面函数，指数函数，高斯函数等。选择其中不同的类型，左侧的拟合曲线也会相应的改变，这几种函数在帮助文档中有介绍到。

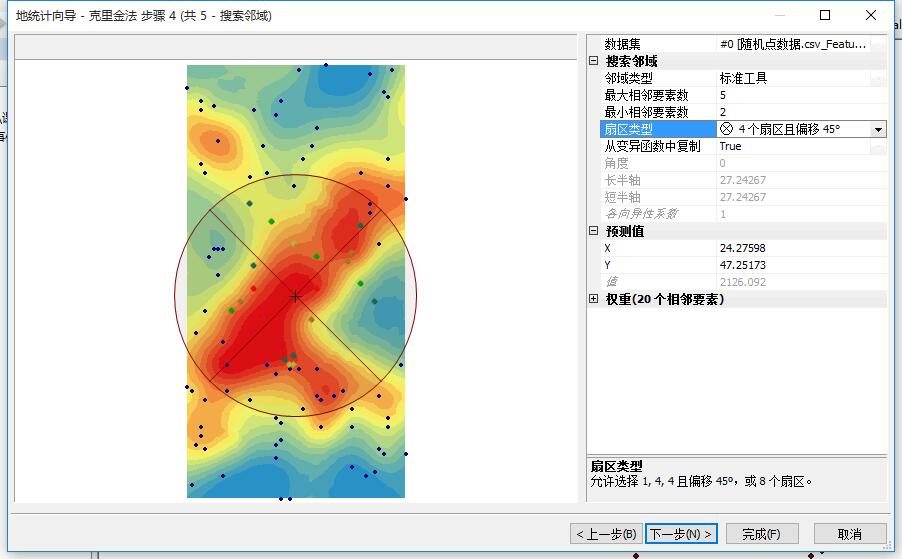

5，选择好类型之后，下一步就将看到插值的结果

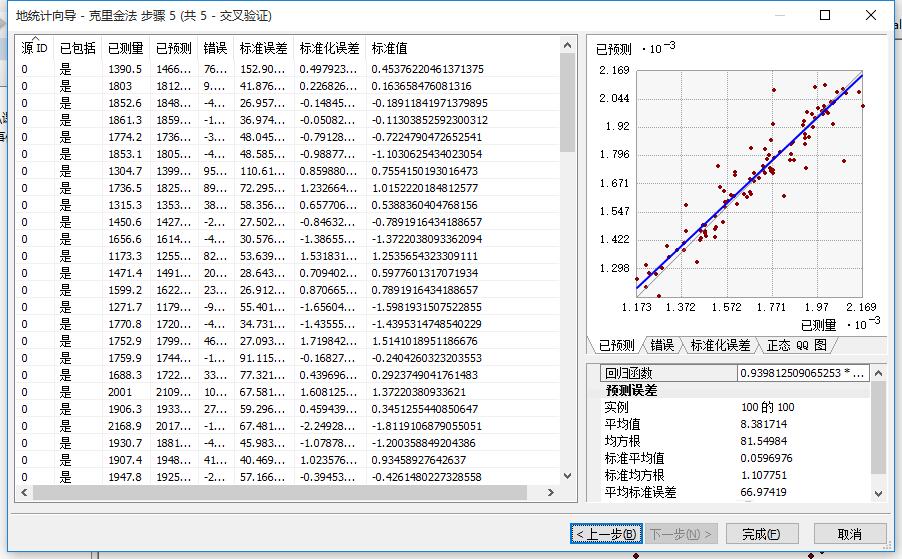

6，最后的界面是对插值结果的误差分析

---

阅读ArcGIS中的有关克里金插值的文档

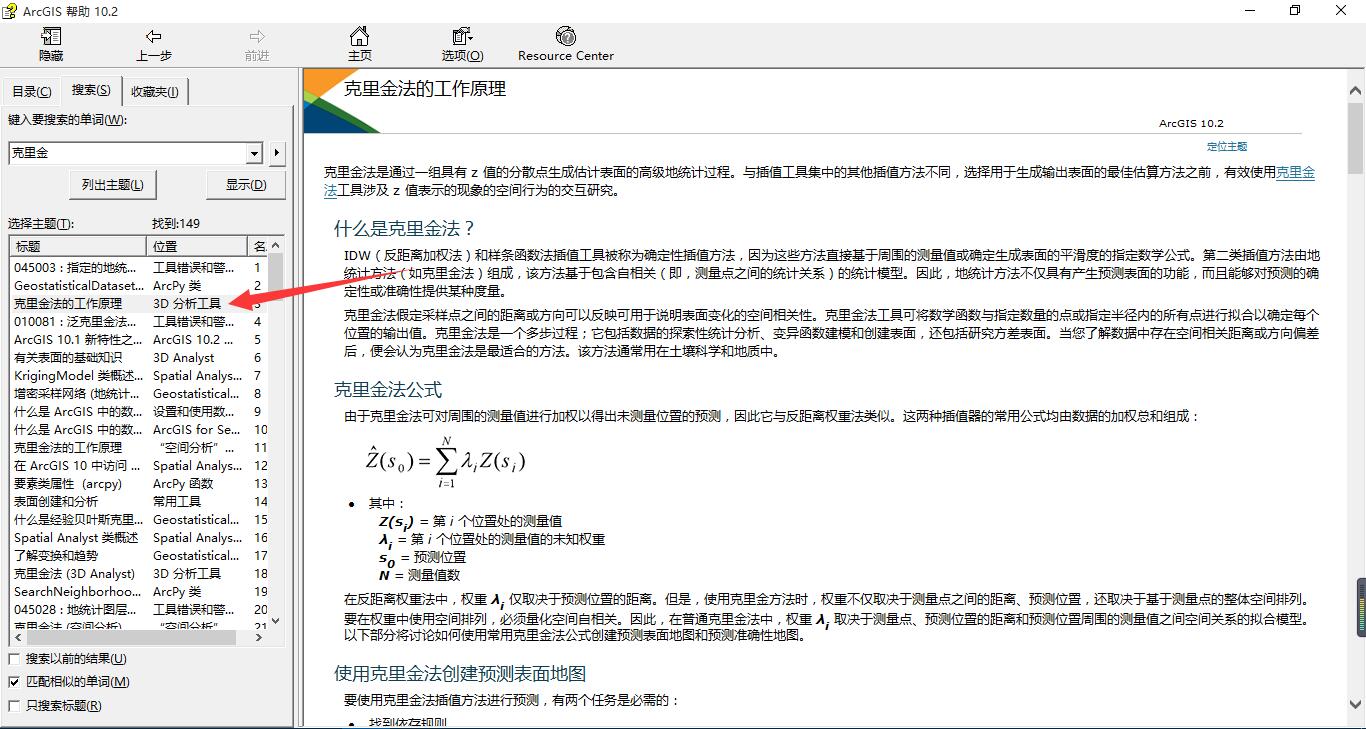

打开ArcGIS的帮助文档，搜索“克里金”，选择“克里金法的工作原理”。

1，求取散点的半方差

公式：$Semivariogram(distance_h) = {1\over2} * (value_i – value_j)^2$
其中$distance_h$就是指$i$，$j$两点的距离，也就是坐标中的X轴的变量，计算得到的$Semivariogram$就是坐标轴中Y轴的变量。

如果有100个点，每个点都与其他的99个点计算半方差，但是这样会产生大量的数据，而且这些数据中有一部分是重复的。这样执行拟合的效率也会很低。按照帮助文档的说法，我们要精简得到的结果。比如：0~10之间的点求一个均值，10~20，20~30……

这样，我们就可以得到多个坐标点，如图，红色的点就是初始求得的点，蓝色的点就是均值点：

2，拟合坐标点，求取主变程和基台值

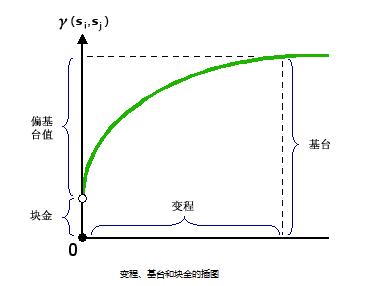

拟合主要是针对蓝色的点，拟合函数有多种选择，函数中的$c_0$是块金值，$c$是偏基台值，$a$或$r$是主变程值，$c_0$块金值在拟合中一般默认为0。

按照帮助文档中的描述，比较简单的有一下几种：

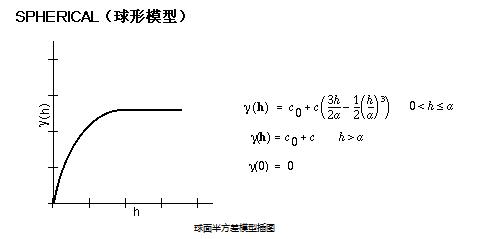

球形模型

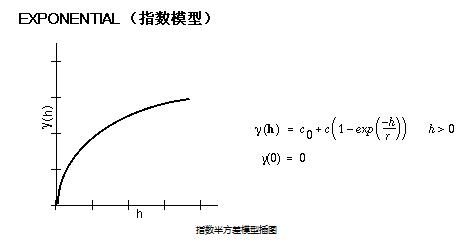

指数模型

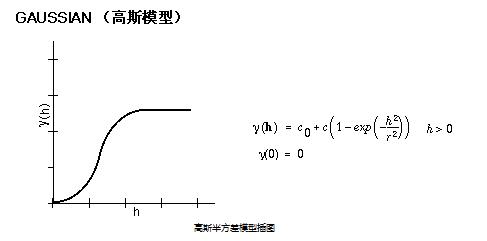

高斯模型

在以上三个模型中，抛开$c_0$默认为0，球形模型的方程有3个未知量，高斯模型和指数模型有2个未知量，因为需要用C#程序去实现这个拟合的过程，我选择了较为简单的指数模型，其公式为：

$$r{(h)} = \begin{cases} c_0+c*(1-e^{{-h}\over r}), & h>0 \\ 0, & h=0 \end{cases}$$
通过拟合得到 $c$，$r$，得到了半方差的插值模型，我们就可以进行下一步的插值计算了。

3，求取未知点的插值结果

接下来的插值计算过程帮助文档中未详细描述，我从一次比赛的pdf中得到了计算过程，在此分享一下。
设函数$r_{(h)}$为上面所求得的模型，$h$为$i$，$j$两点之间的距离。
设$c_{ij}=c-r(h_{ij})$，用于计算矩阵$K$，向量$D$。
矩阵K是用已知散点求得的，表达式如下：

$$K= \begin{bmatrix} c_{11}& c_{12} & …&c_{1n} \\ c_{21}& c_{22} & …&c_{2n} \\ …& … & …&… \\ c_{n1}& c_{n2} & …&c_{nn} \\ \end{bmatrix}$$
向量 $D$是计算当前要求的未知点与已知点之间的$c_{ij}$，公式如下：
$$D= \begin{bmatrix} c(x_1,x) \\ c(x_2,x) \\ … \\ c(x_n,x) \\ \end{bmatrix}$$
利用矩阵 $K$和向量$D$，能够求得向量 $\lambda$， $\lambda(i)$表示第 $i$个已知点对当前未知点的影响权重，公式如下：
$\lambda=K^{-1}D$

计算$x_0$点的高程值得公式如下，其中$Z(x_i)$表示$i$点的高程值：
$Z(x_0)=\sum_{i=1}^n\lambda_i*Z(x_i)$

这样，一个未知点的高程值就预测出来了，矩阵$K$针对同一批散点是确定的。所以，预测其他坐标的高程值时，只需要重复计算向量$D$。
