浮动路由配置及原理

一、浮动路由概述

浮动路由又称为路由备份

两条或多条链路组成浮动路由

具有相同的目的地址，不同的下一跳地址，另一条下一跳的优先级低做为备份路由

路由表的管理距离越低，优先级就越高。

当动态路由出现问题时，原有的路由会失效，路由器会自动选择静态路由，保证网络不中断，实现冗余备份！

当主链路故障恢复的时候，主链路进入路由表，承担数据转发任务，备份链路变为不可用状态移出路由表

1、浮动路由的作用

           主要用于企业网络预防链路单点故障，在网络出现故障时能够实现快速反应及恢复网络故障。

2、浮动路由特点

          网络中浮动路由会同时运行但是数据只会由一条链路进行转发。另外一条做备份使用。

3、路由的优先级

          优先级高的路由会成为主路由但他的数值最小，路由器会将最优路由条目放入本地路由表中、进行数据转发的最有路径选择。

          路由优先级：优先级用数值表示，数值越小优先级越高
|Direct： 直连路由|0|
|Static：  静态路由|60|

注：

  具有浮动路由的功能路由器，主链路、路由会出现在路由表中，备份链路、路由不会出现在路由表，当主链路故障时，备份链路、路由才会进入路由并承接路由转发任务

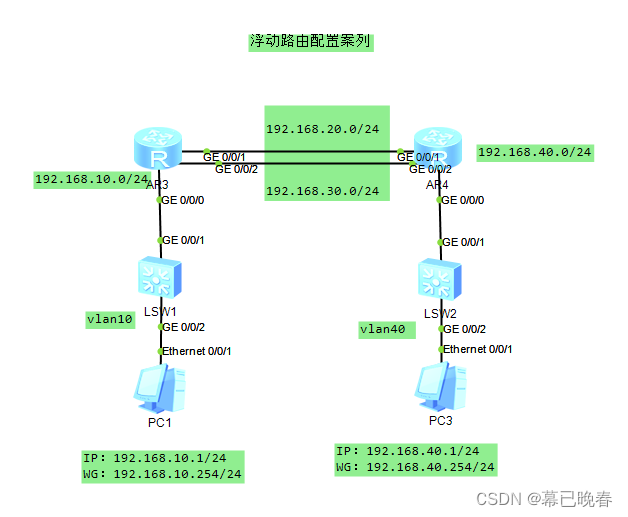

二、浮动路由配置案列

                 1、 命令解释：

    配置R3路由接口IP

interface GigabitEthernet0/0/0
 ip address 192.168.10.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.20.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.30.1 255.255.255.0

配置浮动路由
ip route-static 192.168.40.0 255.255.255.0 192.168.20.2
ip route-static 192.168.40.0 255.255.255.0 192.168.30.2 preference 20  配置浮动路由优先级

配置R4路由接口IP
#
interface GigabitEthernet0/0/0
 ip address 192.168.40.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.20.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.30.2 255.255.255.0

配置浮动路由

ip route-static 192.168.10.0 255.255.255.0 192.168.20.1
ip route-static 192.168.10.0 255.255.255.0 192.168.30.1 preference 20     配置浮动路由优先级

2、验证配置

<R3>tracert 192.168.40.1   路由跟踪访问PC4的地址

 traceroute to  192.168.40.1(192.168.40.1), max hops: 30 ,packet length: 40,pres
s CTRL_C to break

 1 192.168.30.2 50 ms  10 ms  20 ms    通过的路径为30.2端口也就是路由器的g0/0/2口

 2 192.168.40.1 40 ms  60 ms  40 ms
<R3>

 通过路由表可以查看到最优路径

<R3>dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 14       Routes : 14

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
   192.168.10.0/24  Direct  0    0           D   192.168.10.254  GigabitEthernet
0/0/0
 192.168.10.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
 192.168.10.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
   192.168.20.0/24  Direct  0    0           D   192.168.20.1    GigabitEthernet
0/0/1
   192.168.20.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
 192.168.20.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
   192.168.30.0/24  Direct  0    0           D   192.168.30.1    GigabitEthernet
0/0/2
   192.168.30.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
 192.168.30.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
   192.168.40.0/24  Static  20   0          RD   192.168.30.2    GigabitEthernet
0/0/2
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

<R3>

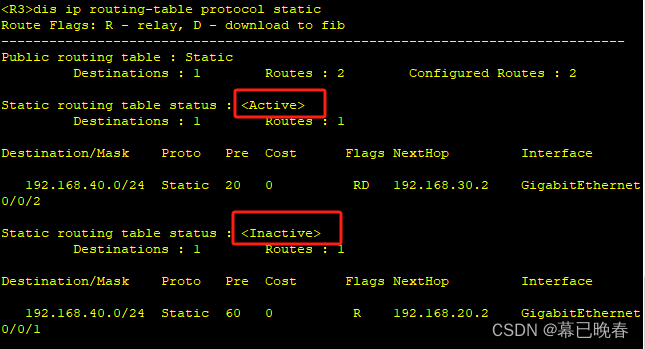

查看浮动路由链路状态

active为启用状态

Inactive为关闭状态

实验完成。
