rename--超标量处理器的实现

对于Dest = Srel op Src2这样的指令来说，寄存器重命名的过程如下。

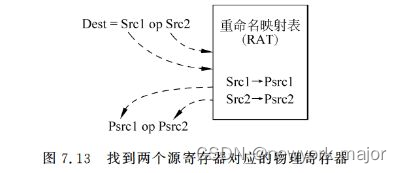

(1) 从重命名映射表(RAT)中找到Srcl和Src2对应的物理寄存器Psrcl和Psrc2；

（这里会不会存在找不到的场景？一定会先load再使用？

  ----不会，因为cpu一复位，就会有一个默认的映射关系，比如，x0->p0, x1->p1, x2->p2....., 此时，如果src1, src2进来，是可以找到对应的关系的）

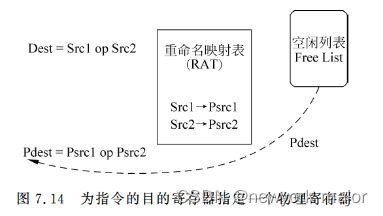

(2) 从空闲列表(free list)中找到一个空闲的物理寄存器Pdest，将其作为指令的目的寄存器Dest对应的物理寄存器；

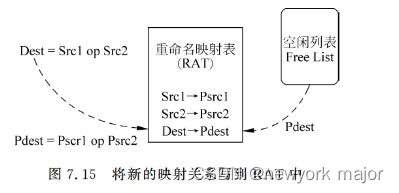

(3)将逻辑寄存器Dest和物理寄存器Pdest 的映射关系写到重命名映射表(RAT)中，这样在之后使用Dest作为源寄存器的指令就可以查找到这个映射关系了；

指令相关性对重命名的影响

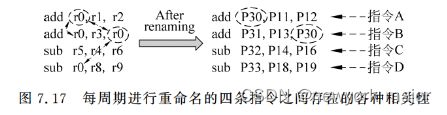

存在如下相关性：RAW,WAW,WAR;

不存在相关性时

• 源寄存器：从RAT中找对应的物理寄存器；
• 目的寄存器：
  • 从RAT中找之前的映射关系；
  • 从free list中，找空闲的物理寄存器编号；
  • 将最新的映射关系，写入RAT中；

解决RAW相关性

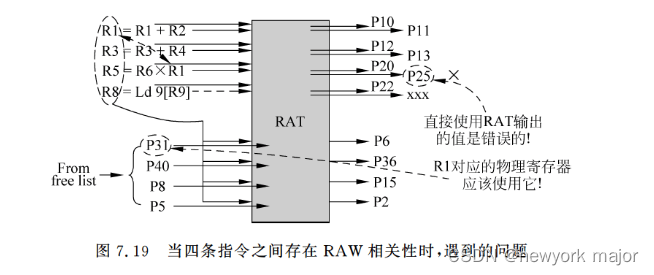

• 如图，对于R5=R6XR1, R1查询RAT结果为P25；
• 本时钟周期内，R1又被重新分配到P31;
• 此时，不能使用P25,应该使用P31;
• 因此，需要有一种检查机制，专门对一个周期内，重命名的所有指令进行RAW相关性检查；
• 重命名阶段，指令仍然是in-order的，因此只需要将每条指令的源寄存器标号，与之前指令的目的寄存器编号进行比较即可；

解决WAW相关性
分为两部分，需要对RAT和ROB的写入过程进行处理；

• 写RAT进行检查
  • 规则：只有最新的那条指令的映射关系，才允许写入到RAT；
  • 实现：对一个周期内进行rename的所有指令，进行WAW相关性检查
  •
  • 对于每条指令来说，都要将它的目的寄存器和后面所有指令的目的寄存器进行比较，如果发现存在相等的情况，则说明本条指令不应该更新RAT，通过这种方法就可以完成WAW相关性的检查。
• 写ROB进行检查
  • 规则：如果有WAW相关，那么新指令对应的旧的物理寄存器，不再是RAT中查询得到的，而是来自于旧的指令；
  •
  • 第一条指令(inst0)之前已经没有指令，所以这条指令对应的旧的映射关系只能是来自于 RAT；

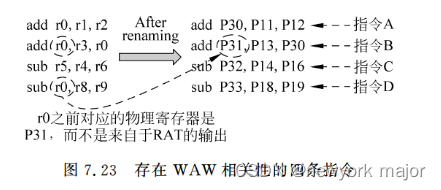

  • 第二条指令（inst1）的目的寄存器（dst1）需要和它之前的目的寄存器（dst0）进行比较，如果相等，则这个目的寄存器对应的旧的物理寄存器不是来自于RAT输出的值，而是来自于它之前的指令中的目的寄存器(FLO)；
  • 第三条指令(inst2）的目的寄存器（dst2）需要和它之前的目的寄存器（dst0、dstl）进行比较，如果存在相等的情况，则这个目的寄存器对应的旧的物理寄存器不是来自于RAT输出的值,而是来自于它之前的指令中的某个目的寄存器(FLO或FL1);
  • 最后一条指令（inst3）的目的寄存器（dst3）需要和它之前的所有目的寄存器（dst0、dstl、dst2)进行比较，如果存在相等的情况，则这个目的寄存器对应的旧的物理寄存器不是来自于RAT输出的值,而是来自于它之前的指令中的某个目的寄存器(FLO,FL1或FL2)。

需要考虑一个问题：同一个cycle, 需要对SRAM进行读写，如果地址相同怎么办？

• 在写优先(Write First)的模式中，写入到SRAM中某个地址的内容在写入完成后，可以马上在读端口被获得,也就是在当前周期就可以读取到刚才写入的内容;
• 而在读优先(Read First)的模式，写入到SRAM中某个地址的内容只有在下个周期才可以被读取，在当前周期读取这个地址的内容，只能读取到在本周期这个地址被写入之前的内容。
• 对于RAT来说,要选择读优先(Read First)的模式,这样即使在一个周期内对一个地址同时发生了读和写的操作，读操作仍能够得到写之前的内容，这对于指令的目的寄存器读取 RAT 来说是必需的，因为目的寄存器读取 RAT 的真正原因，就是为了获得这个目的寄存器之前对应的物理寄存器；
• 然而，对于源寄存器读取RAT来说，并不希望读取到旧的映射关系,而是希望得到最新的,因此,如果读取RAT的源寄存器和写入 RAT 的目的寄存器之间存在相等的情况，也就是存在先写后读(RAW)的相关性，那么源寄存器对应的物理寄存器应该是此时正在被写入到RAT当中的物理寄存器,这个需求在读优先(Read First)模式的SRAM中是无法满足的,需要使用之前讲述过的RAW相关性的检查和处理电路才可以得到上述的效果。
