PLC电路元器件基础

电器分类：

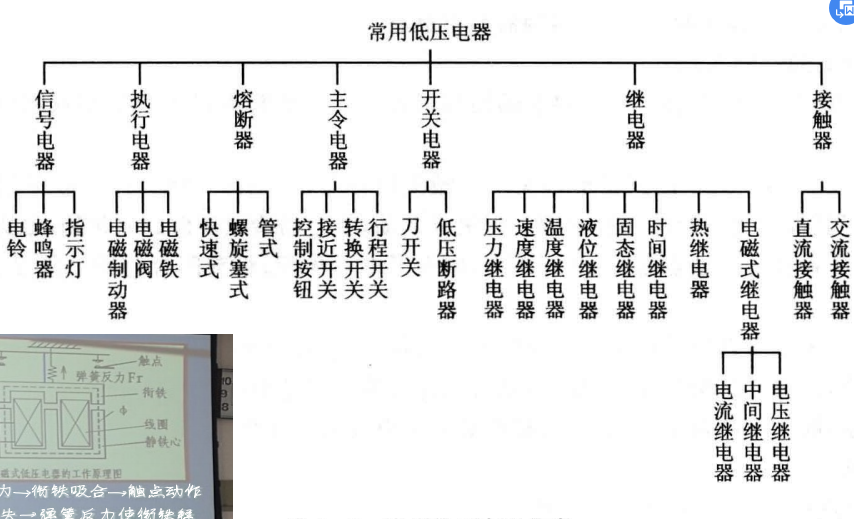

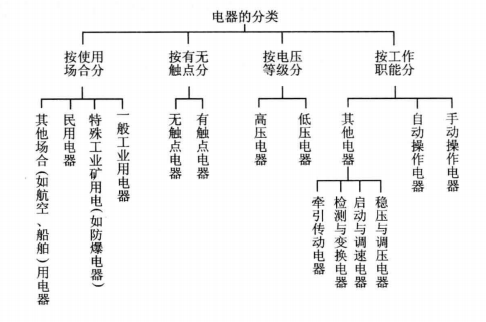

常用低压电器分类：

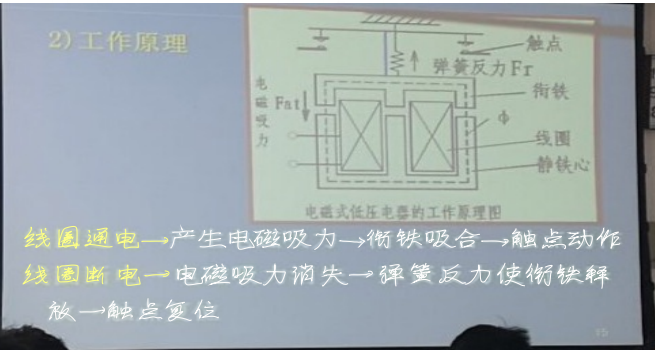

电磁式低压电器原理：

当电流通过衔铁和铁心中间的线圈时，产生磁力，将衔铁拉向铁心，带动触头上的触电运动，实现开关功能。

三种触头：

1. • 点接触：

只能用于小电流电器触点

2. • 线接触：

多用于中等容量触电

3. • 面接触：

多用于大容量接触器主触点

常用灭弧方法：

1. • 多断电灭弧：

增加断点数，提高产生电弧所需电压

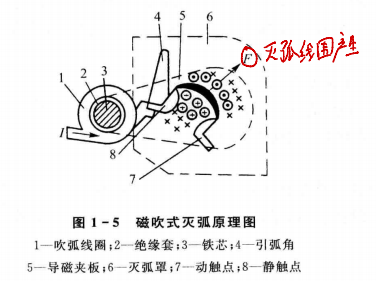

2. • 磁吹式灭弧：

连接线圈，利用电路本身的电流产生磁场,产生力使电弧向其他方向运动，从而进入灭弧罩，进而灭弧。

3. • 栅片灭弧：

利用电弧产生后得到磁场和导磁钢片将电弧吸入栅片，将电弧分割，交流电压过零自然熄灭，类似于多断点，电弧将其联通后，要维持电弧则需要在栅片间维持高压降，使电弧难以重燃。

4. • 灭弧罩

由耐弧的陶瓷，水泥，塑料组成，可以分割电弧，降温。

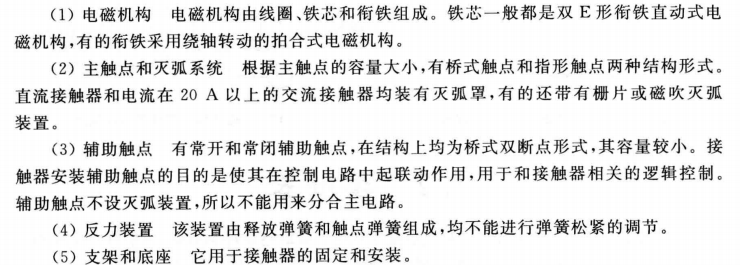

接触器：

大部分低压电器，常开常闭触点遵循先断后合

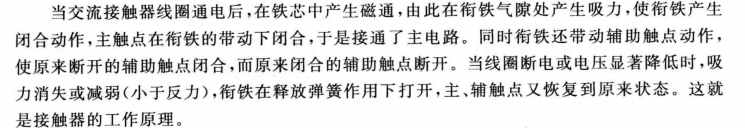

工作原理：

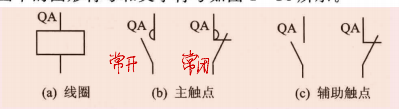

图形、文字符号：

继电器：

电磁式继电器：

电压继电器

电流继电器

中间继电器

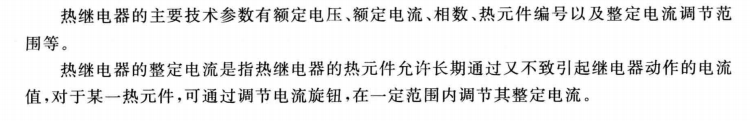

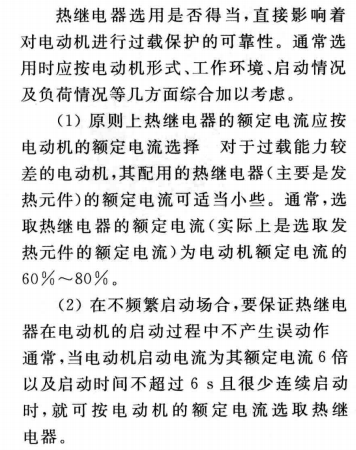

热继电器:

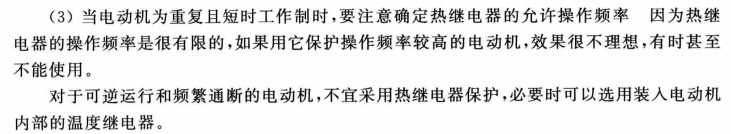

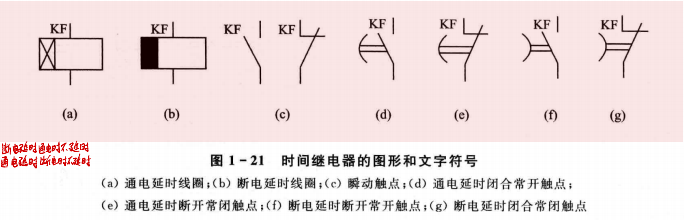

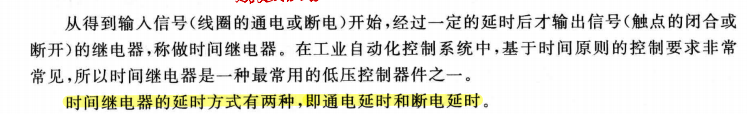

时间继电器：

应用场景：

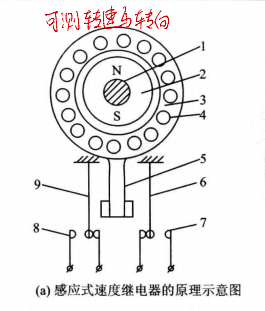

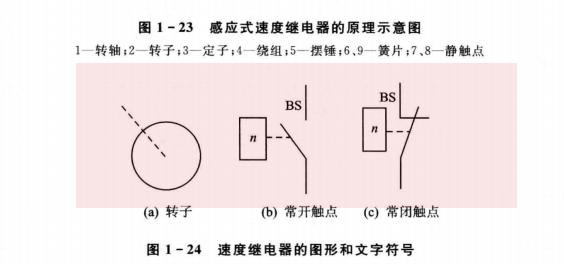

速度继电器：

温度继电器：

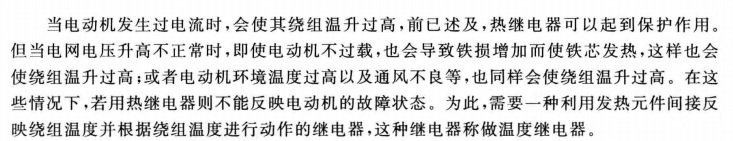

应用场景：

液位继电器：

通过水位带动磁铁运动，利用斥力控制开关

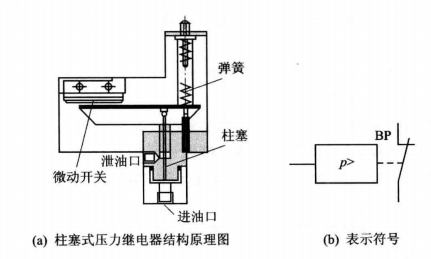

压力继电器:

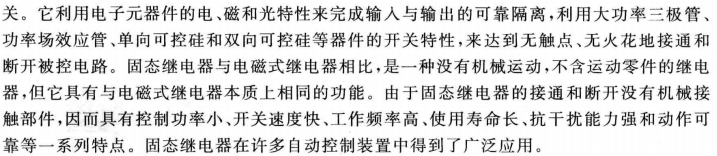

固态继电器：

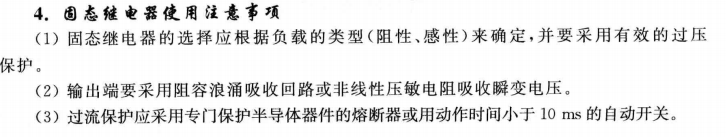

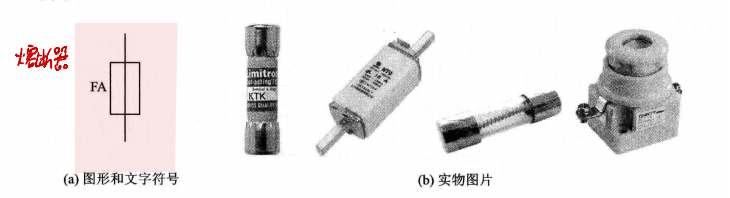

熔断器：

主令电器：

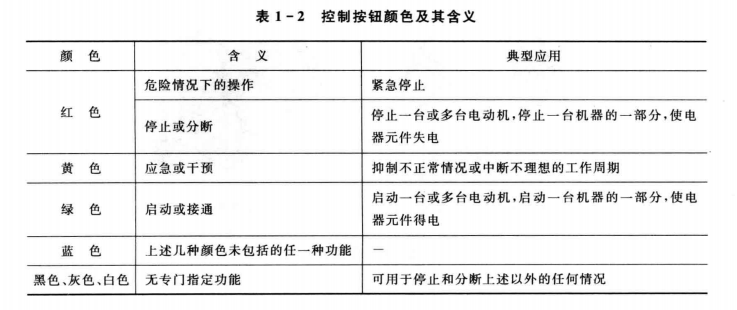

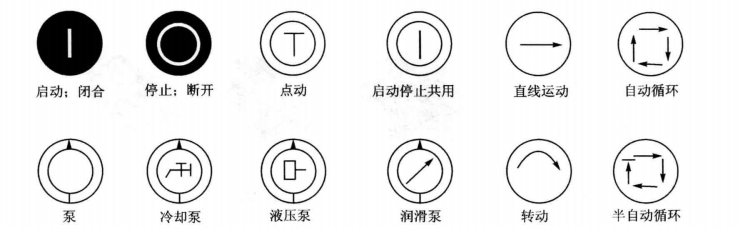

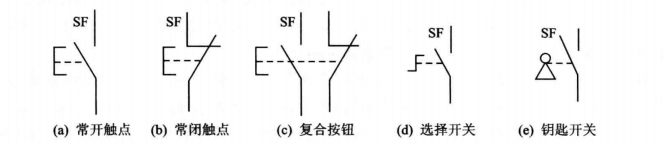

控制按钮：

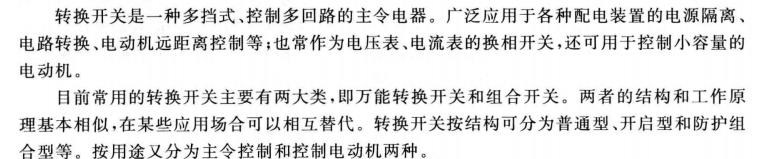

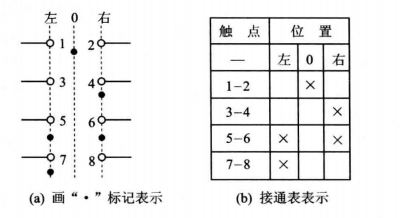

转换开关：

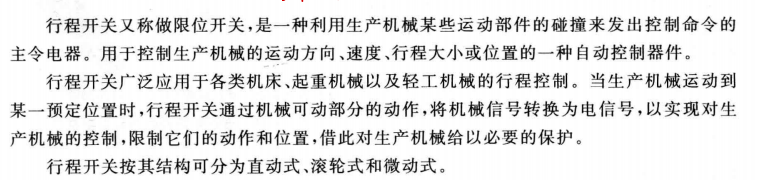

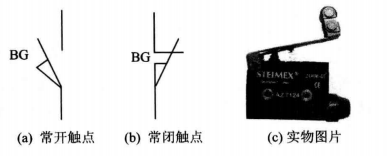

行程开关：

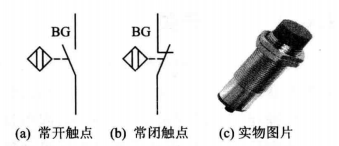

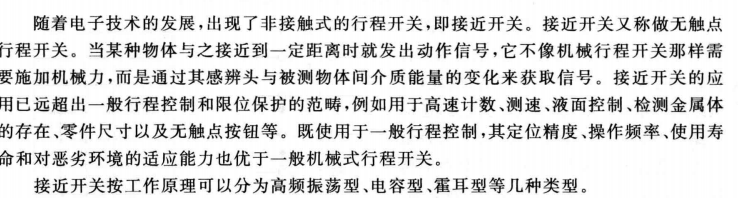

接近开关：

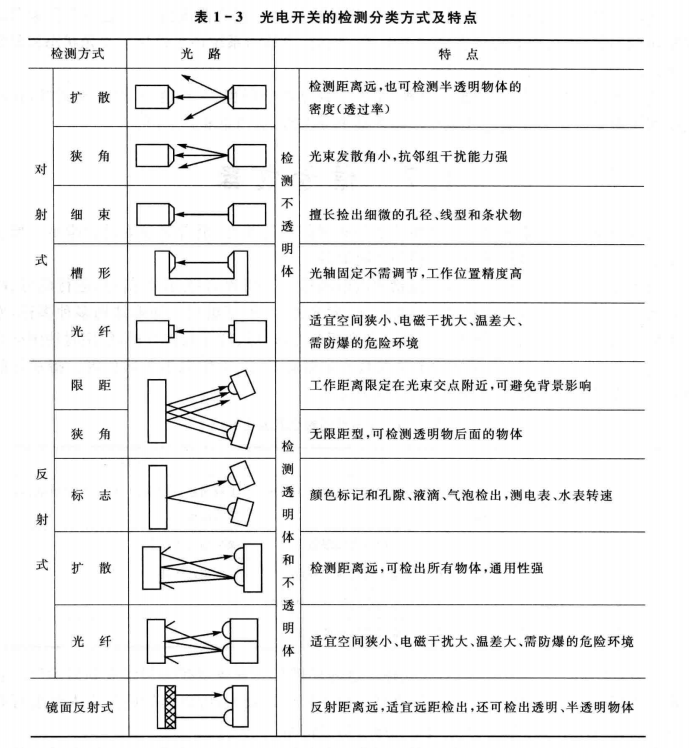

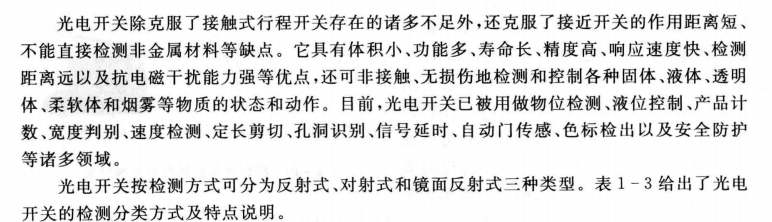

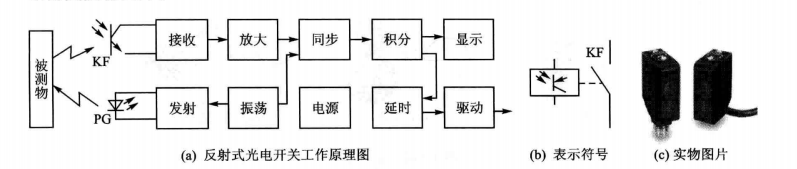

光电开关

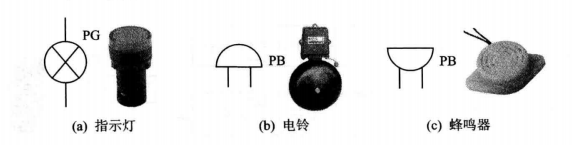

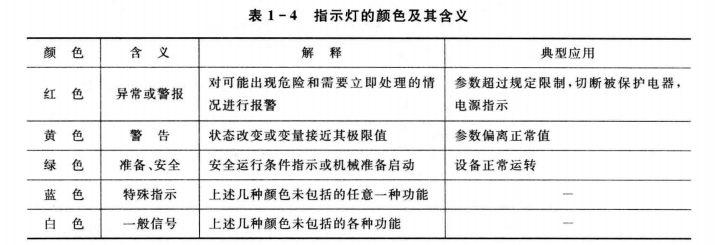

信号电器：
