1 主要内容

之前发布的程序配电网智能软开关（sop）规划模型matlab，参考文献为《基于改进灵敏度分析的有源配电网智能软开关优化配置》，采用二阶锥算法，以改进的IEEE33节点配电系统模型作为分析对象，以联络开关位置作为sop安装备选位置，以年度投资成本、运行维护成本、供电损耗成本作为目标函数，约束包括sop运行约束、潮流平衡约束、二阶锥约束、电流电压约束、欧姆定律约束等，并进行了两种对比算例的比较，一是包含sop部分，二是不含sop部分，直接可以看出两种方法的对比效果，很好的参考资料。

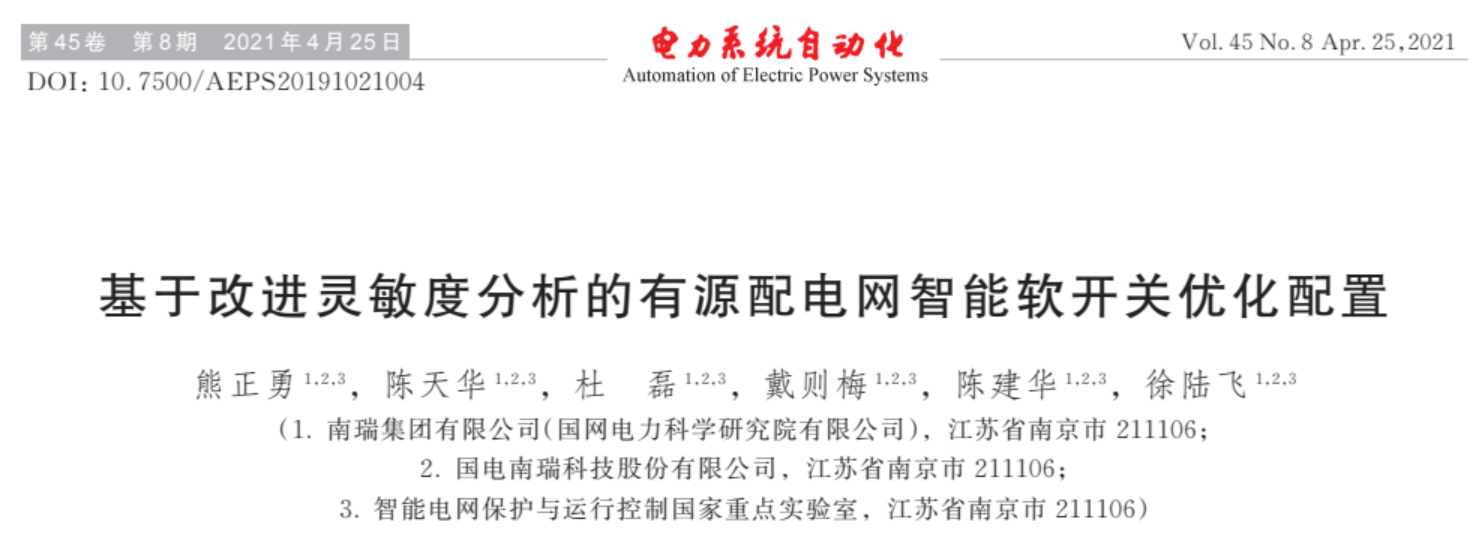

本次升级版主要对sop模型部分进行优化，升级版程序完全复现文献《基于改进灵敏度分析的有源配电网智能软开关优化配置》中sop模型，对sop损耗部分进行了完全复刻，通过2-范数和松弛条件实现了sop运行约束，解决了非线性约束无法求解的问题。

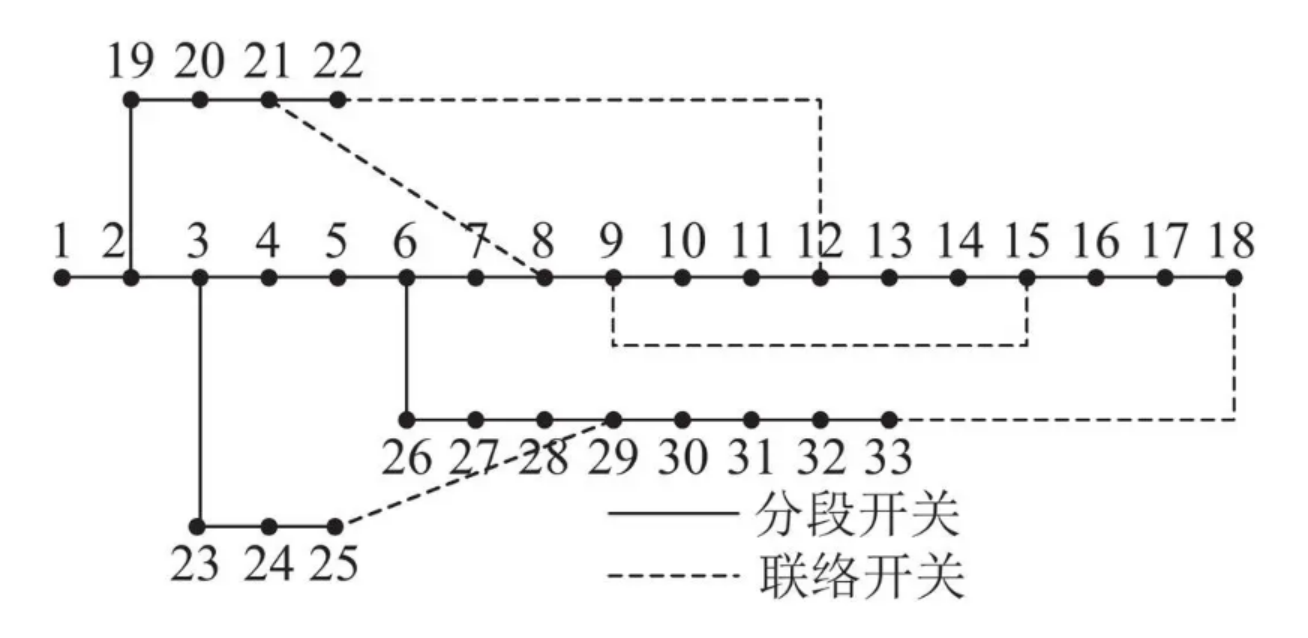

算例模型

联络开关处作为sop的备选位置。

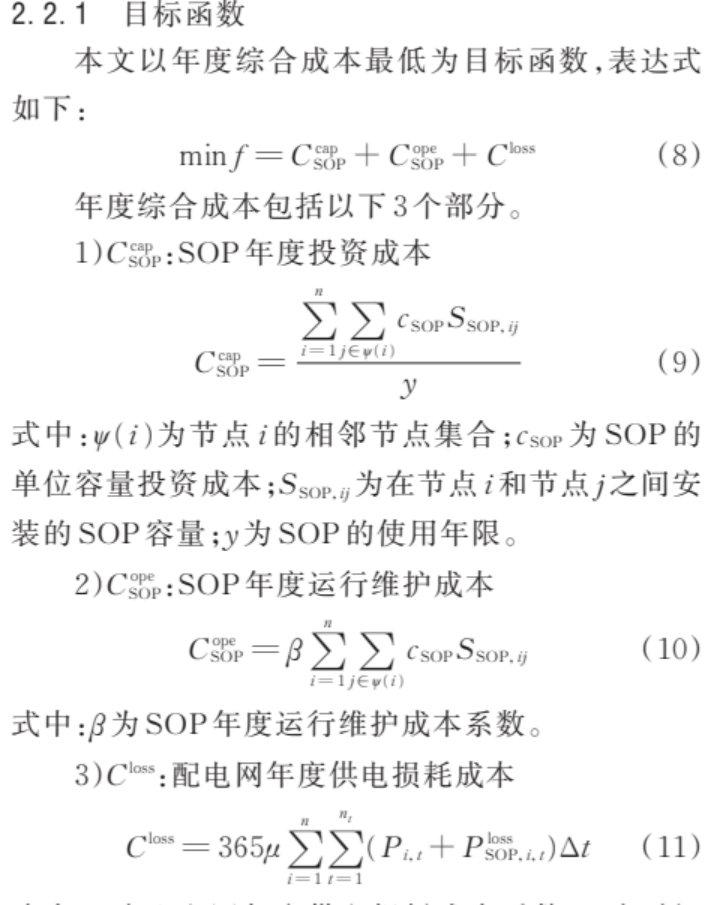

目标函数

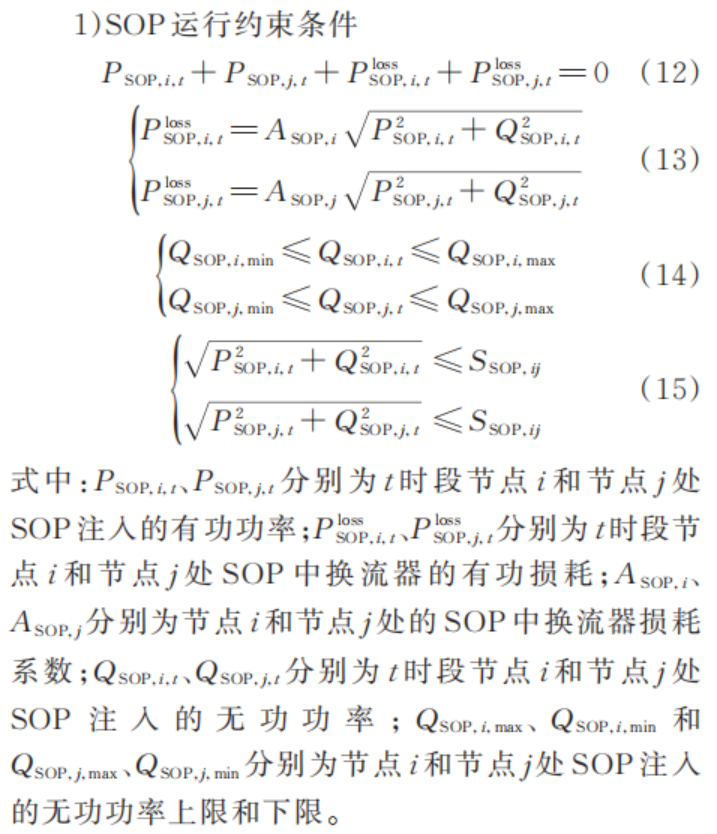

sop运行约束

2 部分程序

delta_T=1;  N=24;
A_sop=0.02;     %SOP损耗
com=0.02;%维护系数
cin=1000;%单位容量投资费用 每kVA
rr=0.08;%贴现率 需要换算成每年的成本
nsop=20;%使用年限
price=0.3;%电价 元/kwh
EESmax=0.05;capmax=0.2;%单个蓄电池充放电及容量限制
x_ess_st=3;%储能位置
r_ij=Branch(:,4);   x_ij=Branch(:,5);
sop_st=[1 12 22;%sop备选位置
    2 25 29;
    3 8 21;
    4 9 15;
    5 18 33];
%% 定义决策变量
x_Iij_square=sdpvar(32,N,sc,'full');   x_ui_square=sdpvar(33,N,sc,'full');
x_pij=sdpvar(32,N,sc,'full');      x_qij=sdpvar(32,N,sc,'full');
x_p_sop=sdpvar(5,N,sc,'full');    x_q_sop=sdpvar(5,N,sc,'full');
u_sop=binvar(5,1,'full');%sop配置状态
n_sop=intvar(5,1,'full');%sop配置数量
x_s_sop=sdpvar(5,1,'full');%sop配置容量

3 程序结果

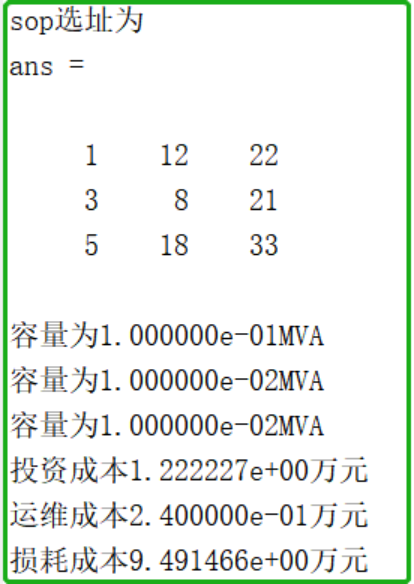

原版程序运行结果

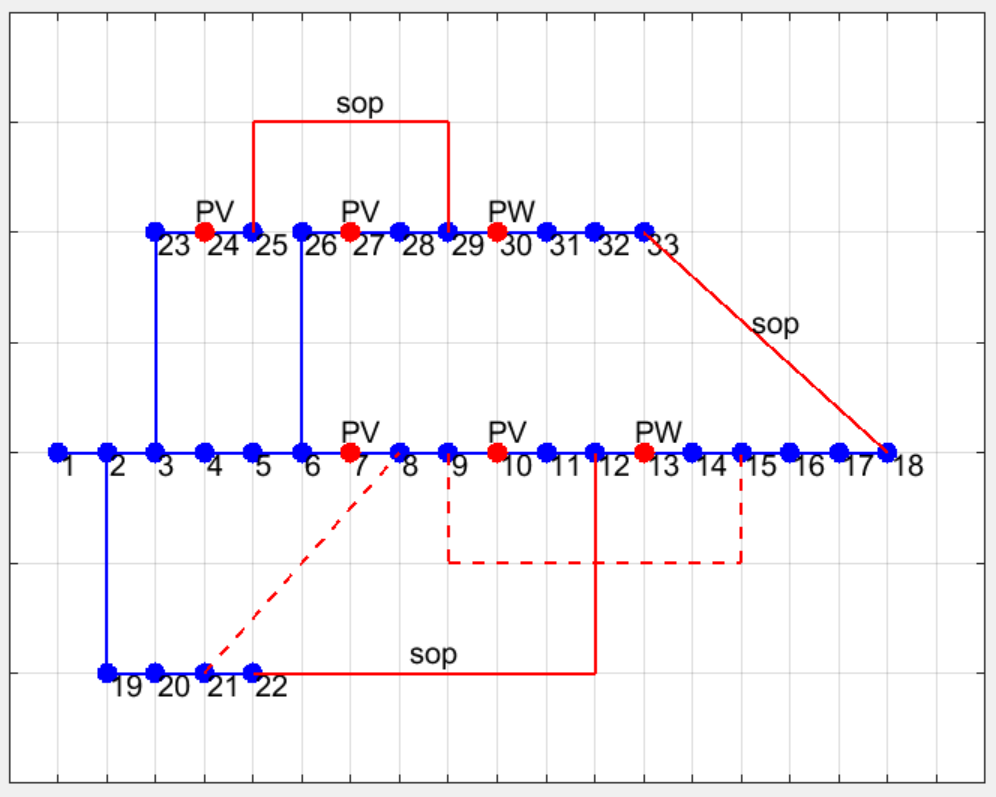

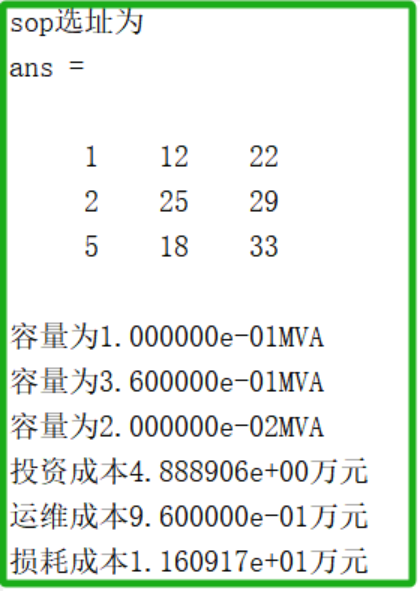

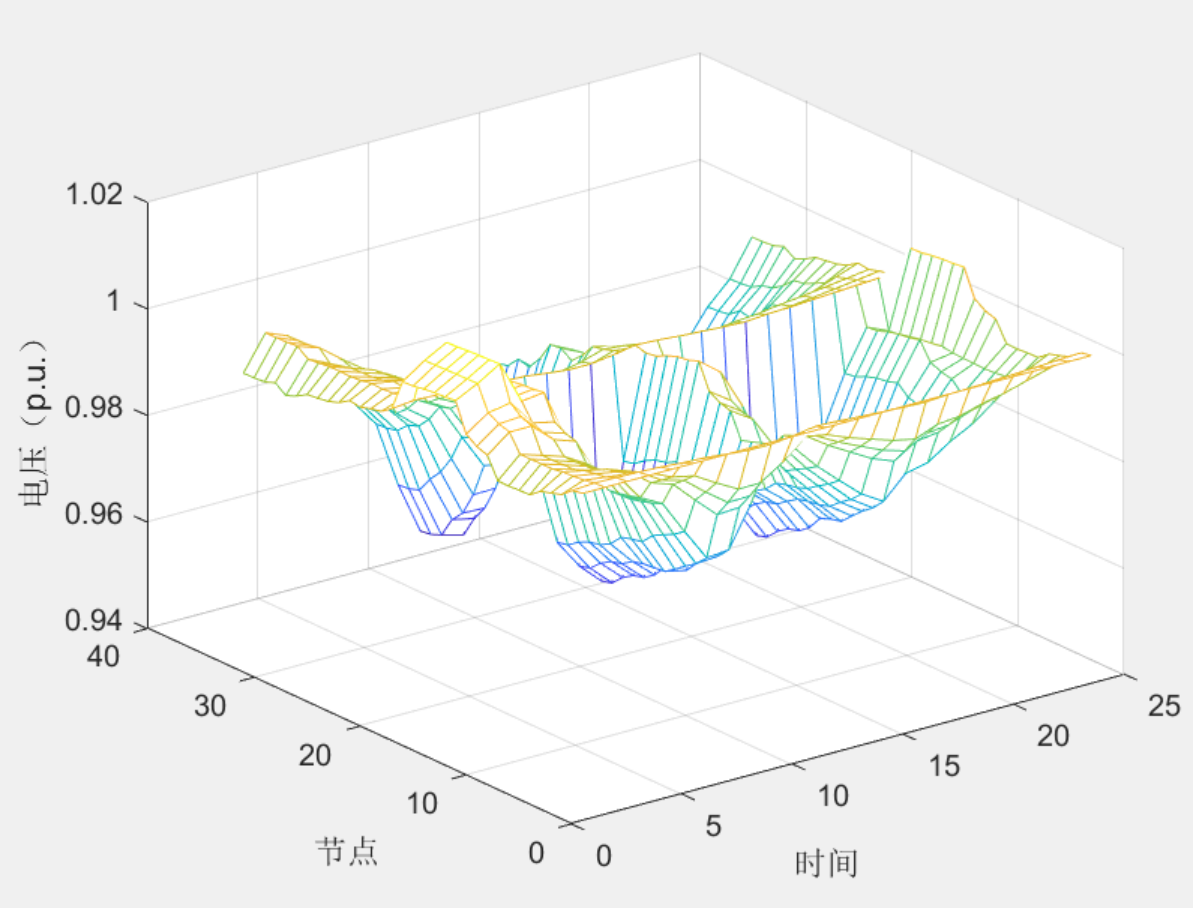

3.1 sop选址定容优化模型

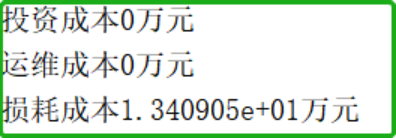

3.2 对比算例（不含sop）

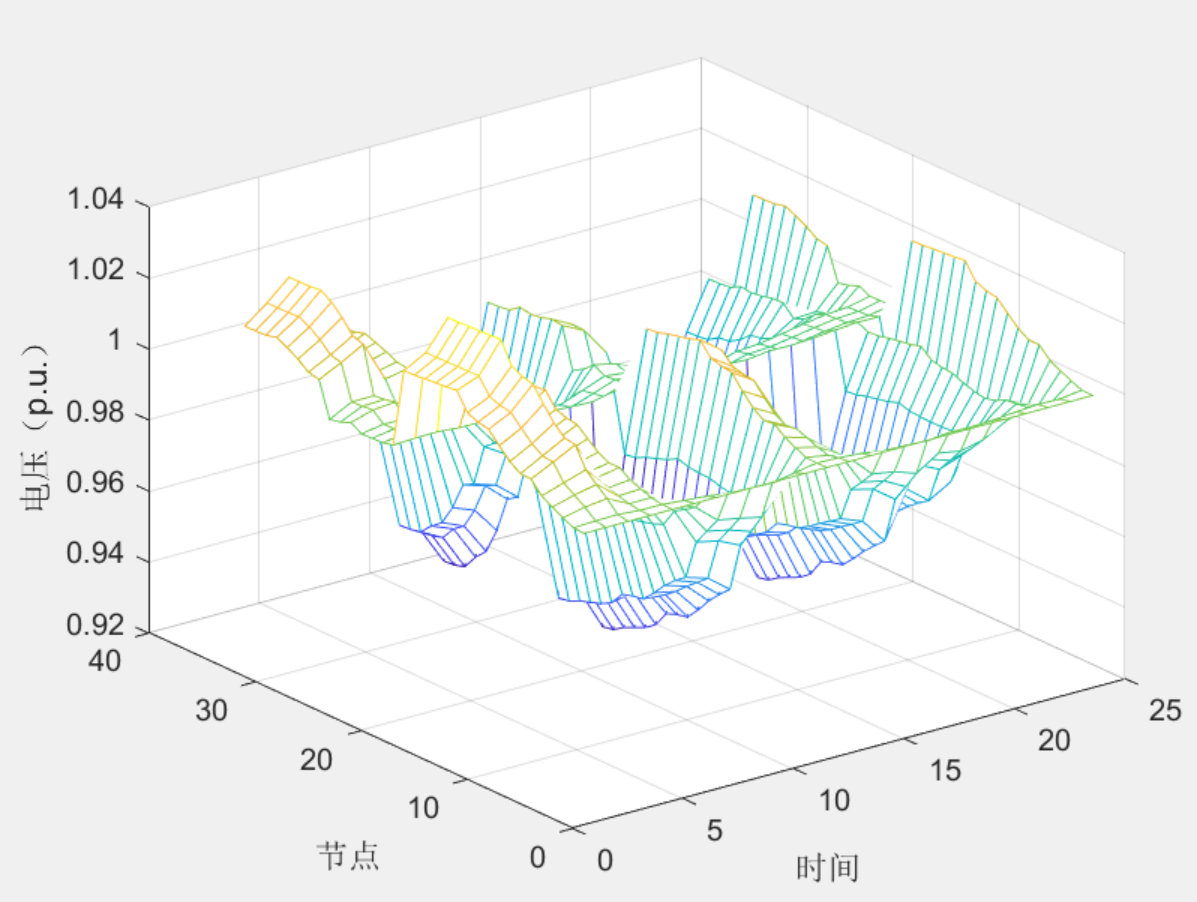

结论：从电压质量上来看，安装sop之后电压质量明显提升；从成本来看，未安装sop损耗成本>安装sop的成本。

很多人比较发愁发文章，基本功还是看文章，学代码，像这种sop配置方面的对比算例怎么分析有很多方向，我提示一下，比如：sop配置对风光消纳或者弃负荷方面的贡献，尤其是当下的热点是光伏超容引起的反送电难题，那么在某个配网处安装是否会促进光伏消纳；还可以结合符合需求响应以及分时电价思路，或者考虑风光聚类及随机优化，具体不再详述，本程序作为基础选址定容程序很具有参考意义。
