典型的CMOS型三态缓冲门电路，八路信号收发器。
由于单片机或CPU的数据/地址/控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。
主要应用于大屏显示

引脚定义
1
DIR：方向控制
A0~A7：输入/输出
B0~B7：输出/输入
OE：输出使能

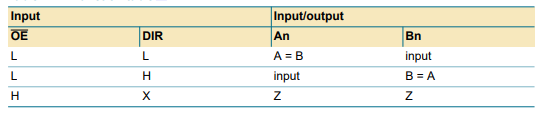

真值表
2
其中An=Bn，An输入Bn输出，引脚一一对应关系，反向同理
