74HC245三态输出八路信号收发器

74HC245三态输出八路信号收发器

74HC245

• 74HC245N是一款三态输出八路信号收发器.
• 引脚功能图


第1脚DIR（T/R），为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。

特性

• 采用CMOS工艺
• 双向三态输出
• 八线双向收发器
• ESD HBM： >4KV
• 封装形式：SOP20、SOP20-2、TSSOP20、DIP20、QFN20(4*4)

• Proteus演示

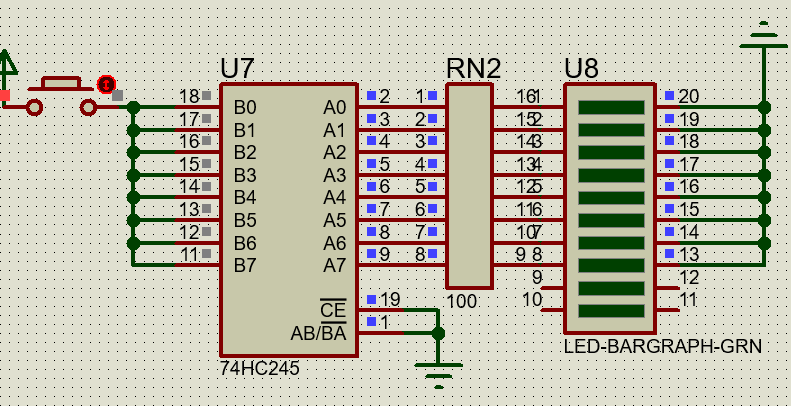

演示A端口作为输入，B端口作为输出。

演示B端口作为输入，A端口作为输出。（注意：引脚DIR引脚电平有所差异）$\overline{\text{CE}}$和AB/$\overline{\text{BA}}$接GND

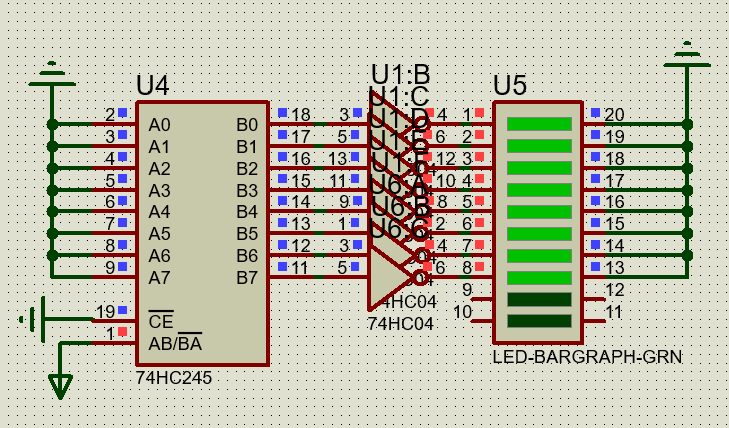

• 由74HC245和74HC04组成的。（$\overline{\text{CE}}$接GND,AB/$\overline{\text{BA}}$接VCC）


---
