inode、间接块索引表、文件控制块FCB

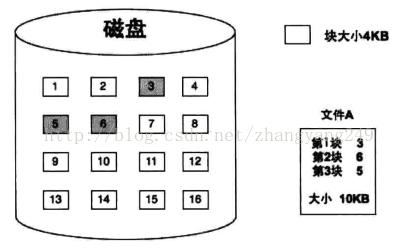

硬盘读写单位是扇区，因此一个块是由多个扇区组成的，块大小是扇区大小的整数倍。块是文件系统的读写单位，因此文件至少要占一个块，当文件体积大于一个块时，文件要拆分为多个块来存储。

文件组织形式是对各个文件而言的，UNIX操作系统中的索引结构-inode。采用索引结构的文件系统，文件中的块依然可以分散到不连续的零散空间中，保留了磁盘高利用率的优点，更重要的是文件系统为每个文件的所有块建立了一个索引表，索引表就是块地址数组，即每个数组元素就是块的地址，数组元素下标是文件块的索引，第n个数组元素指向文件中的第n个块，这样访问任意一个块时候，只要从数组中获得块地址即可。必须为每一个文件都单独配备一个这样的元信息数据结构，因此 UNIX文件系统中，一个文件必须对应一个 inode。

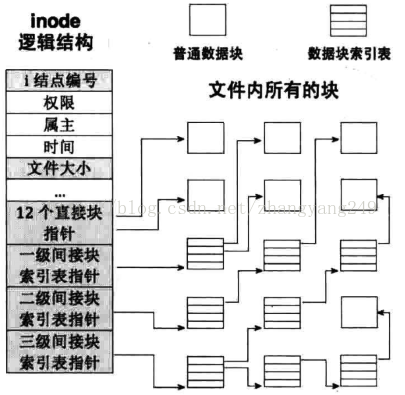

当文件很大时，采取的策略是：每个索引表共有 15个索引项，暂时称此索引表为老索引表。前12个索引项是文件的前12个块地址，他们是文件的直接块。若文件大于12个块，那就再建立个新的索引表，新索引表称为一级间接块索引表，表中容纳256个块地址。此表占用一个物理块来存储，该物理块的地址存储到老索引表的第 13 个索引项中。这样文件就有12+256=268块，当文件块大于256块时，建立二级间接块索引表，各表项存储的是一级间接块索引表的地址，这样就可以有 256* 256个块了，然后在老索引表中的第14个索引项存储二级间接块索引表所在块的地址。这样总共可以有（12+256+256*256）个块。不行的话，在创建三级间接块索引表，表中各表项存储的二级间接块索引表的地址，这样就可以 256*256*256 个块，三级间接块索引表的地址储存在老索引表的第15个索引项中。文件最大可以（12+256+256*256+256*256*256）个块。

inode结构中，几乎囊括了一个文件的所有信息，权限、属性、时间、大小等等。

只要用于管理、控制文件相关信息的数据结构都被称为 FCB，即文件控制块，inode 也是这种结构，因此inode 也是FCB 的一种。注意：inode 是文件在文件系统上的元信息，要通过文件系统获得文件的实体，必须先要找到文件的 inode。

Linux中，文件系统是针对各个分区来管理磁盘空间的。在每一个分区中，inode 的数量是固定的，inode 的数量等于文件的数量，分区中所有文件的 inode 通过一个大表格来维护，此表格称为 inode_table ，用数组来表示，数组元素的下标便是文件 inode 编号。

一个分区的大小是固定的，但是文件大小不一，若两个 16GB 的分区，一个分区中储存 1M大小的文件一个，另一个分区中储存文件大小 1G 的文件也是一个储存，它们的 inode 利用率是一样的，但是磁盘空间利用率不一样。所以一个分区的利用率分为 inode 利用率和磁盘空间利用率。

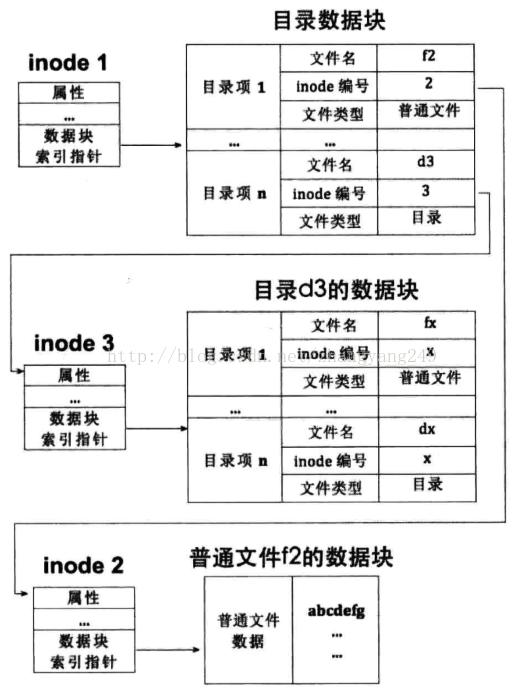

Linux中，目录和文件都用 inode 来表示，因此目录也是文件，只是目录是包含了文件的文件。所以有了目录文件和普通文件，是文件就要有 inode。如果inode 表示的普通文件，此 inode 指向的数据块中的内容应该是普通文件自己的数据。 inode 表示的目录文件，则指向的数据块中的内容应该是要么普通文件的目录项，要么是目录文件的目录项。

不管文件是普通文件还是目录文件，所有的都存在于某个目录中。所以目录项内容分为普通文件和目录文件。

所以目录相当与一个文件列表，每个文件在目录中都有一个entry，每个entry 的内容至少包括文件名、文件类型、文件的inode 编号。想想 ls -lai 这个命令出来的内容。

文件名：inode中并没有文件名，所以文件名存在于目录项中

文件类型：表明这个文件的类型是目录文件还是普通文件

inode编号：通过inode 编号可以在inode_table 中找到 inode的地址，这样可以找到该文件的实体块。

创建文件的本质就是创建了目录项和 inode。

总结：文件系统中的目录和普通文件统一用 inode 表示。inode表示的文件是普通文件，还是目录文件，取决于 inode 所指向的数据块中实际内容是什么。inode 是文件的实质，但它并不能直接引用，必须通过文件名找到文件名所在的目录项，然后从目录项中获得 inode 的编号，然后用编号到inode_table 数组中找相关的 inode，最后找到文件的数据块。

超级块与文件系统布局

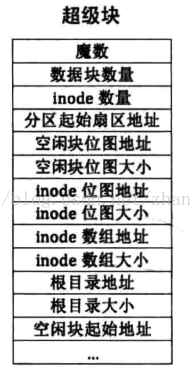

超级快就是文件系统元信息的配置文件，它是在分区创建文件系统时创建的，所有有关文件系统元信息的配置都在超级块中，包括：inode_table 的地址和大小、inode 位图的地址和大小、根目录的地址和大小，空闲块位图的地址和大小。每一个分区都有一个超级块，超级块的位置和大小是固定的，在各个分区的第2个扇区，一个扇区大小。

文件系统是针对各个分区来管理的，inode 代表了文件，因此各分区都有自己的inode 数组。各分区可创建的最大文件数是在为分区创建文件系统（格式化）时设置的。所以各分区的inode_table 的数组长度是等于最大文件数的，我们用位图来管理 inode 的使用情况。

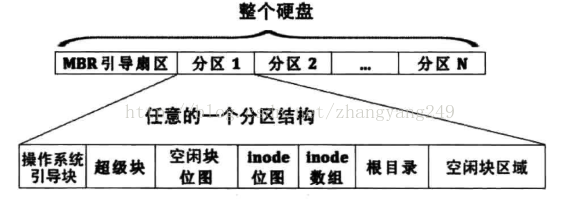

在分区的开始是OBR块，里面主要是内核加载器。通过OBR可以进入保护模式、开启分页模式、加载内核到内存。第二个块是超级块，后面是inode 位图和inode_table 数组，后面是根目录和空闲块区域，根目录和空闲块区域才是储存数据的区域。

创建文件系统

创建超级块、i结点、目录项

在创建文件系统前，一些基础数据结构要先创建：超级块、inode 和目录项。

//超级块（硬盘中和内存中都有一份）

struct super_block {
   uint32_t magic;		    // 用来标识文件系统类型,支持多文件系统的操作系统通过此标志来识别文件系统类型
   uint32_t sec_cnt;		    // 本分区总共的扇区数
   uint32_t inode_cnt;		    // 本分区中inode数量
   uint32_t part_lba_base;	    // 本分区的起始lba地址
   uint32_t block_bitmap_lba;	    // 块位图本身起始扇区地址
   uint32_t block_bitmap_sects;     // 扇区位图本身占用的扇区数量
   uint32_t inode_bitmap_lba;	    // i结点位图起始扇区lba地址
   uint32_t inode_bitmap_sects;	    // i结点位图占用的扇区数量
   uint32_t inode_table_lba;	    // i结点表起始扇区lba地址
   uint32_t inode_table_sects;	    // i结点表占用的扇区数量
   uint32_t data_start_lba;	    // 数据区开始的第一个扇区号
   uint32_t root_inode_no;	    // 根目录所在的I结点号
   uint32_t dir_entry_size;	    // 目录项大小
   uint8_t  pad[460];		    // 加上460字节,凑够512字节1扇区大小
} __attribute__ ((packed));

//inode 结构（硬盘中，通过读入一个扇区到内存来修改inode_table的值然后同步）

truct inode {
   uint32_t i_no;    // inode编号
/* 当此inode是文件时,i_size是指文件大小,
若此inode是目录,i_size是指该目录下所有目录项大小之和*/
   uint32_t i_size;
   uint32_t i_open_cnts;   // 记录此文件被打开的次数
   bool write_deny;	   // 写文件不能并行,进程写文件前检查此标识
   uint32_t i_sectors[13];
   struct list_elem inode_tag;
};

//目录项（硬盘中）

struct dir_entry {
   char filename[MAX_FILE_NAME_LEN];  // 普通文件或目录名称
   uint32_t i_no;					 // 普通文件或目录对应的inode编号
   enum file_types f_type;			 // 文件类型
};

//目录（内存中）

struct dir
{
   struct inode* inode;   //指针，用于指向内存中的inode
   uint32_t dir_pos;	  // 记录在目录内的偏移
   uint8_t dir_buf[512];  // 目录的数据缓存
};

创建分区元信息

高级格式化分区，也就是初始化分区的元信息，具体包括：超级块位置和大小、空闲块位图的位置和大小、inode 位图的位置和大小、inode 数组的位置和大小、空闲块起始地址、根目录起始地址。 partition_format(struct partition* part)，具体实现是：1，首先要根据分区 part 的大小，计算出来分区文件系统各元信息需要的扇区数和位置。2，在内存中创建超级块，将以上步骤计算的元信息写入超级块，将超级块写入磁盘，将元信息写入磁盘上各自的位置，将根目录写入磁盘。

注意的是：分区挂载的目的是为了使用分区上的数据，需要对这些数据增删查改，所以需要对相对应的位图进行操作，位图的操作是在内存中进行。我们的空闲块位图的处理方法比较简单粗暴，在将启动扇区、inode位图、inode数组写入硬盘后剩余的扇区为空闲扇区，然后向上除整得到空闲块位图的扇区数，然后用总空闲扇区的数量减去位图数量得到了。这样做的结果就造成了最后一扇区的最后有些位是多余的，所以我们要提前将这些多余的位设置为1，然后写入硬盘。

static void partition_format(struct partition* part) {
/* 为方便实现,一个块大小是一扇区 */
   uint32_t boot_sector_sects = 1;
   uint32_t super_block_sects = 1;
   uint32_t inode_bitmap_sects = DIV_ROUND_UP(MAX_FILES_PER_PART, BITS_PER_SECTOR);	   // I结点位图占用的扇区数.最多支持4096个文件
   uint32_t inode_table_sects = DIV_ROUND_UP(((sizeof(struct inode) * MAX_FILES_PER_PART)), SECTOR_SIZE);
   uint32_t used_sects = boot_sector_sects + super_block_sects + inode_bitmap_sects + inode_table_sects;
   uint32_t free_sects = part->sec_cnt - used_sects;

/************** 简单处理块位图占据的扇区数 ***************/
   uint32_t block_bitmap_sects;
   block_bitmap_sects = DIV_ROUND_UP(free_sects, BITS_PER_SECTOR);
   /* block_bitmap_bit_len是位图中位的长度,也是可用块的数量 */
   uint32_t block_bitmap_bit_len = free_sects - block_bitmap_sects;
   block_bitmap_sects = DIV_ROUND_UP(block_bitmap_bit_len, BITS_PER_SECTOR);
/*********************************************************/

   /* 超级块初始化 */
   struct super_block sb;
   sb.magic = 0x19590318;
   sb.sec_cnt = part->sec_cnt;
   sb.inode_cnt = MAX_FILES_PER_PART;
   sb.part_lba_base = part->start_lba;

   sb.block_bitmap_lba = sb.part_lba_base + 2;	 // 第0块是引导块,第1块是超级块
   sb.block_bitmap_sects = block_bitmap_sects;

   sb.inode_bitmap_lba = sb.block_bitmap_lba + sb.block_bitmap_sects;
   sb.inode_bitmap_sects = inode_bitmap_sects;

   sb.inode_table_lba = sb.inode_bitmap_lba + sb.inode_bitmap_sects;
   sb.inode_table_sects = inode_table_sects;

   sb.data_start_lba = sb.inode_table_lba + sb.inode_table_sects;
   sb.root_inode_no = 0;
   sb.dir_entry_size = sizeof(struct dir_entry);

   printk("%s info:\n", part->name);
   printk("   magic:0x%x\n   part_lba_base:0x%x\n   all_sectors:0x%x\n   inode_cnt:0x%x\n   block_bitmap_lba:0x%x\n   block_bitmap_sectors:0x%x\n   inode_bitmap_lba:0x%x\n   inode_bitmap_sectors:0x%x\n   inode_table_lba:0x%x\n   inode_table_sectors:0x%x\n   data_start_lba:0x%x\n", sb.magic, sb.part_lba_base, sb.sec_cnt, sb.inode_cnt, sb.block_bitmap_lba, sb.block_bitmap_sects, sb.inode_bitmap_lba, sb.inode_bitmap_sects, sb.inode_table_lba, sb.inode_table_sects, sb.data_start_lba);

   struct disk* hd = part->my_disk;
/*******************************
 * 1 将超级块写入本分区的1扇区 *
 ******************************/
   ide_write(hd, part->start_lba + 1, &sb, 1);
   printk("   super_block_lba:0x%x\n", part->start_lba + 1);

/* 找出数据量最大的元信息,用其尺寸做存储缓冲区*/
   uint32_t buf_size = (sb.block_bitmap_sects >= sb.inode_bitmap_sects ? sb.block_bitmap_sects : sb.inode_bitmap_sects);
   buf_size = (buf_size >= sb.inode_table_sects ? buf_size : sb.inode_table_sects) * SECTOR_SIZE;
   uint8_t* buf = (uint8_t*)sys_malloc(buf_size);	// 申请的内存由内存管理系统清0后返回

/**************************************
 * 2 将块位图初始化并写入sb.block_bitmap_lba *
 *************************************/
   /* 初始化块位图block_bitmap */
   buf[0] |= 0x01;       // 第0个块预留给根目录,位图中先占位
   uint32_t block_bitmap_last_byte = block_bitmap_bit_len / 8;
   uint8_t  block_bitmap_last_bit  = block_bitmap_bit_len % 8;
   uint32_t last_size = SECTOR_SIZE - (block_bitmap_last_byte % SECTOR_SIZE);	     // last_size是位图所在最后一个扇区中，不足一扇区的其余部分

   /* 1 先将位图最后一字节到其所在的扇区的结束全置为1,即超出实际块数的部分直接置为已占用*/
   memset(&buf[block_bitmap_last_byte], 0xff, last_size);

   /* 2 再将上一步中覆盖的最后一字节内的有效位重新置0 */
   uint8_t bit_idx = 0;
   while (bit_idx <= block_bitmap_last_bit) {
      buf[block_bitmap_last_byte] &= ~(1 << bit_idx++);
   }
   ide_write(hd, sb.block_bitmap_lba, buf, sb.block_bitmap_sects);

/***************************************
 * 3 将inode位图初始化并写入sb.inode_bitmap_lba *
 ***************************************/
   /* 先清空缓冲区*/
   memset(buf, 0, buf_size);
   buf[0] |= 0x1;      // 第0个inode分给了根目录
   /* 由于inode_table中共4096个inode,位图inode_bitmap正好占用1扇区,
    * 即inode_bitmap_sects等于1, 所以位图中的位全都代表inod
