StarUml----逆向工程操作步骤

利用 StarUml 构建逆向工程的步骤：

步骤一：通过 StarUml 建立一个新的 Logial View。

步骤二：点击上端菜单栏中的 Tools 下拉菜单 Java—Reverse Code并选择代码所在的文件夹。

步骤三：左侧树形机构中出现代码中的类

在这里插入图片描述

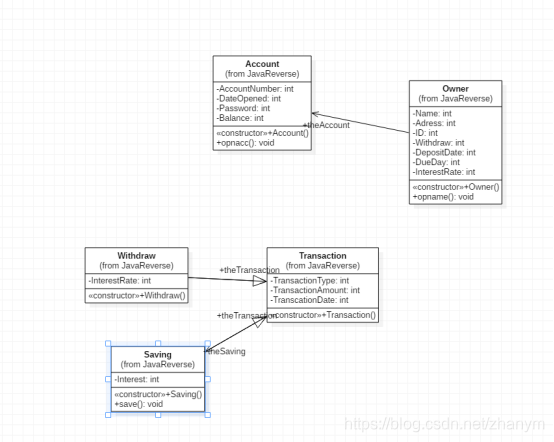

步骤四：将已经生成好的 UML 图元拖拽到工作区，如下图所示

在这里插入图片描述

步骤五：保存mdj文件
