这篇博客介绍了如何使用C++在ObjectArx中实现坡度编辑命令。在指定基点后，程序引导用户拾取另一个点来延伸坡度长度。内容包括绘制坡度块、参考线以及坡度编辑的详细步骤，并提供了程序入口点和编辑代码示例。

ObjectArx-C++实现坡度编辑命令-指定基点的情况下提示用户拾取另一个点

C++实现坡度编辑命令，指定基点的情况下提示用户拾取一个点。

主要思路是：

先画一个坡度块。
绘制参考线，参考线能够进行极轴跟踪。
坡度编辑，选中坡度块，画出参考线，根据参考线延伸坡度长度。

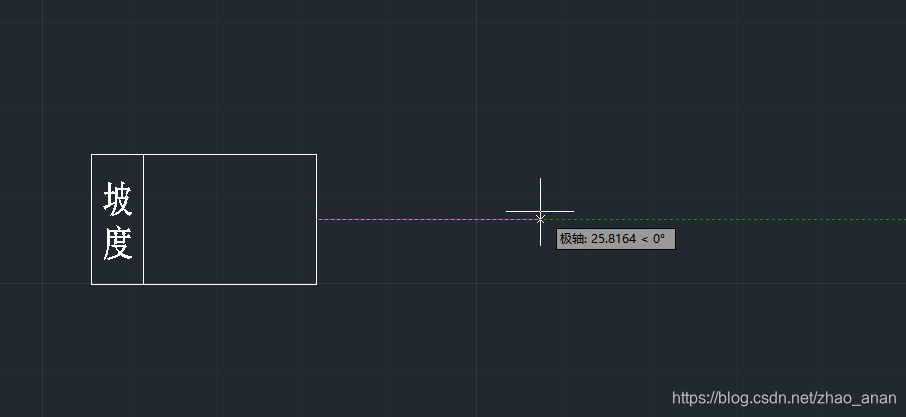

图例如下：

在这里插入图片描述

示例如下：

程序入口点代码

 ```c++
   //zhaoanan 坡度绘制
   // - zndraw_thslope command (do not rename)
   //自定义实体绘制坡度
   static void zndraw_thslope(void)
   {


   	AcDbDatabase * m_pDb = acdbHostApplicationServices()->workingDatabase();
   	//添加块定义
   	acutPrintf(_T("\n坡度绘制")) ;
   	CUserSystem *mysys = new CUserSystem();
   	mysys->m_pDb = m_pDb;
   	//声明左边插入点
   	ads_point pt_insert;
   	AcGePoint3d pt_3d_insert;
   	int iOldOsMode = 0 ;
   	BOOL bReturn = false ;
   	while (bReturn == false)
   	{


   		int iReturn = acedGetPoint(NULL,_T("\n 指定坡度的插入点："),pt_insert) ;
   		//int iReturn = acedEntSel(_T("\n选择实体对象"), en, pt) ;

   		if(iReturn == RTNORM)
   		{


   			bReturn = true ;

   			pt_3d_insert =asPnt3d(pt_insert);

   			acutPrintf(_T("\n坡度插入点坐标：x坐标为：%f，y坐标为：%f"), pt_3d_insert.x, pt_3d_insert.y);
   			//实例化轨道坡度对象
   			CthRailSlope *cthRailSlope = new CthRailSlope();
   			//指定坡度位置为插入点坐标
   			cthRailSlope->setPosition(pt_3d_insert);
   			//添加坡度组件
   			CthComponent *lineCp = new CthComponent();
   			//thComponent c = new thComponent();
   			//根据插入点，画坡度上面的横线
   			lineCp->addLine(AcGePoint3d(-26, 7.5, 0), AcGePoint3d(0, 7.5, 0));
   			//根据插入点，画坡度下面的横线
   			lineCp->addLine(AcGePoint3d(-26, -7.5, 0), AcGePoint3d(0, -7.5, 0));
   			//以插入点横坐标X=-26为基准向上和向下画竖线
   			lineCp->addLine(AcGePoint3d(-26, 7.5, 0), AcGePoint3d(-26, -7.5
