5个IO驱动188数码管

驱动单个数码管

一般常见的数码管都是由7段或者8段（8段可以显示小数点）LED组成。利用发光二极管的单向导电性就可以点亮LED。实际项目中一般不会用专用的驱动芯片驱动数码管，除非很多个数码管。那常见方法就是直接IO口驱动。单个数码管长这个样子：

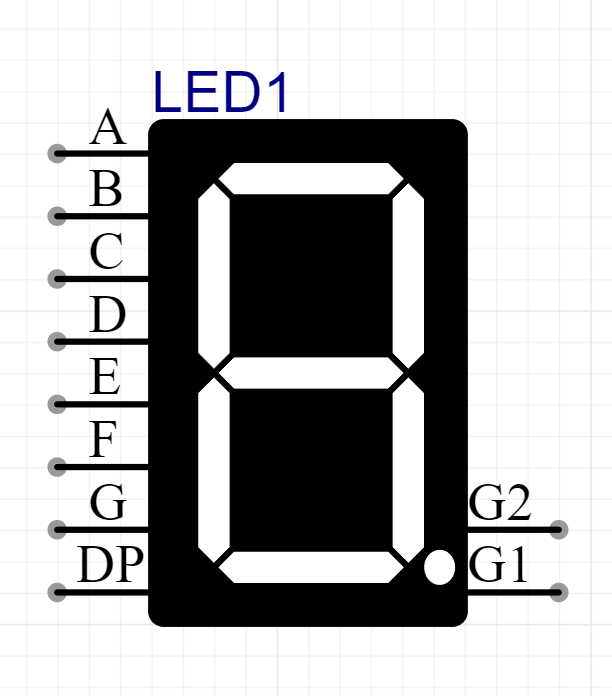

image-20231222113620852

要想点亮它，用8个IO口驱动，每个IO口控制一个段选。要想显示数字0~9，则需要给IO口不同的段码。一般会对应数码管的段码数组。

结论：点亮单个数码管，一般至少需要7个或8个IO口。

如何驱动多个数码管？

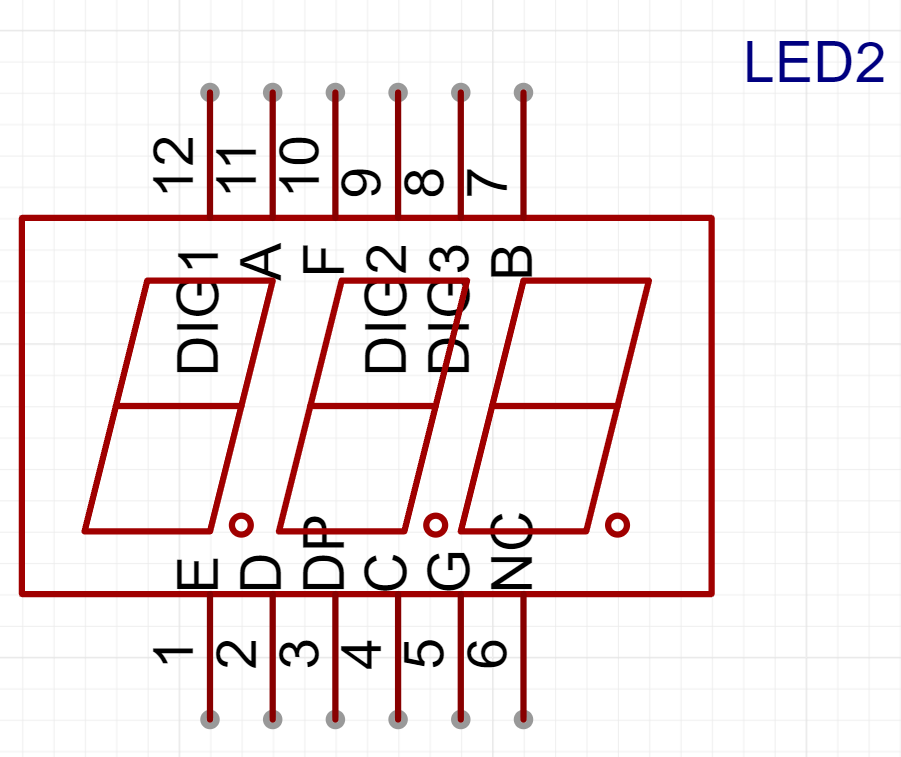

多个数码管就是把单个数码管封装在一起，如3位数码管：

image-20231222114308882

它们共用段码，用不同的位选控制不同的数码管点亮。

常用方法就是动态扫描。没有什么特殊，本质就是分时复用，利用人的视觉暂留现象即视觉暂停现象（Persistence of vision，Visual staying phenomenon，duration of vision）又称“余晖效应”。让数码管看起来是同时点亮的。

COM1位选选中COM2位选选中COM3位选选中
第一个数码管亮100
第二个数码管亮010
第三个数码管亮001

在某一时刻只有一个数码管点亮，其他数码管位选要关闭，这时候可以针对不同的选中数码管显示不同的内容。如分别显示”123“。

结论：驱动3个数码管，一般至少要8+3共11个IO口。

一般IO口够用的情况下，这个是最常见的应用，不用再搭一颗其他芯片驱动数码管。

5个IO驱动3位数码管

有些特殊应用中，只需要显示0~100的数字。这时候又一种封装的数码管出现了。只需要5个IO就能驱动。其原理一般叫做正反推驱动LED，更专业的说法是查理复用算法。该电路的优缺点参考该作者的文章。

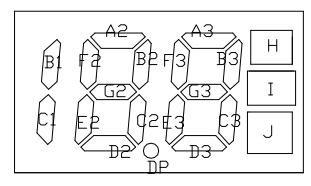

188

引脚分配

我重新调整一下引脚分配，

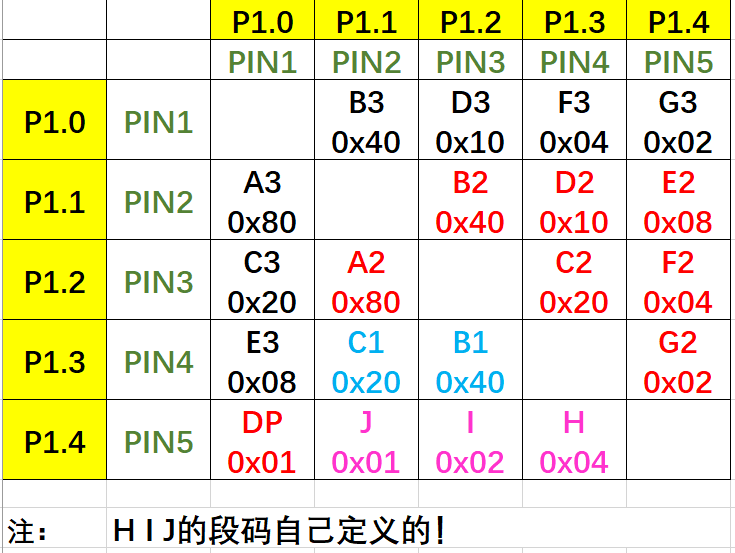

数码管IO分配

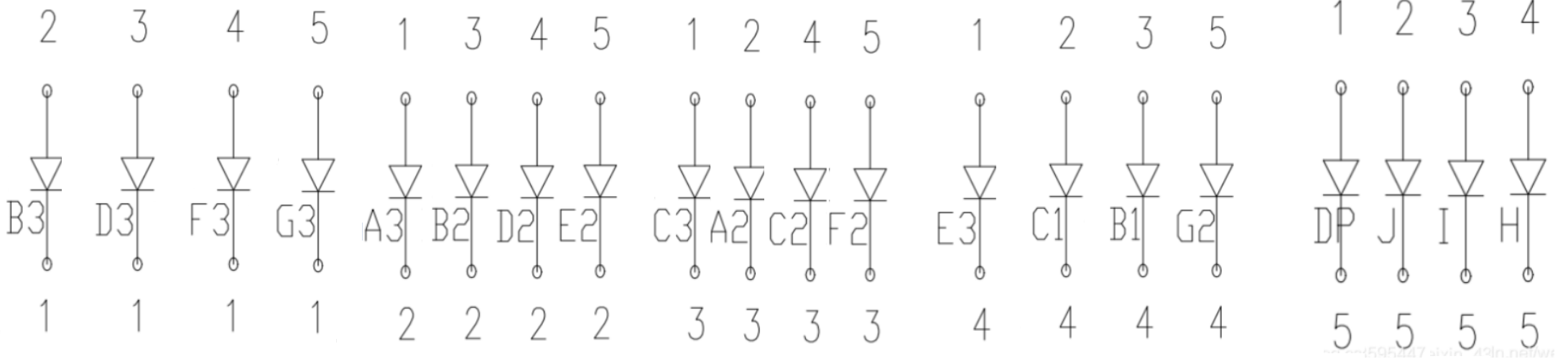

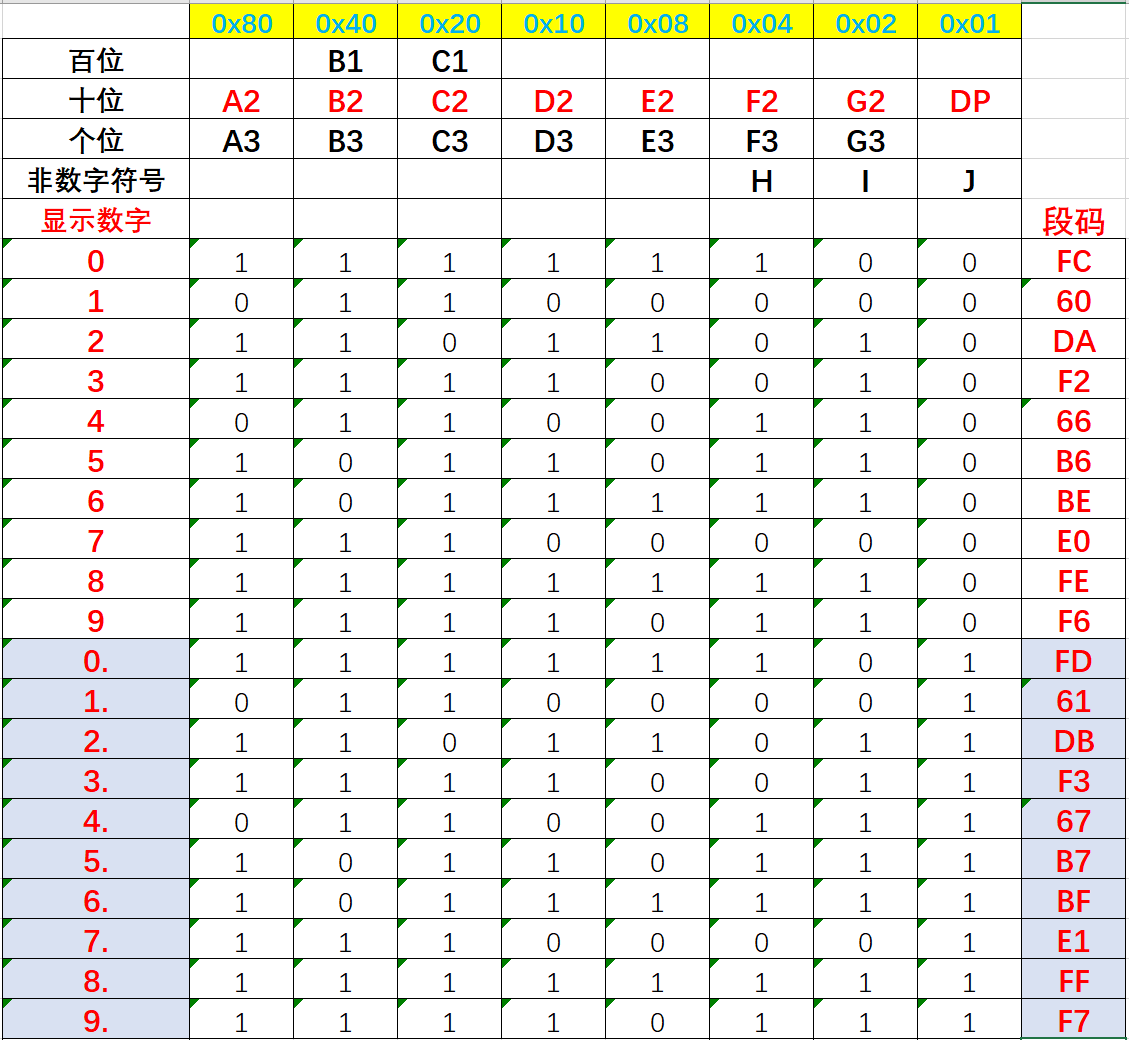

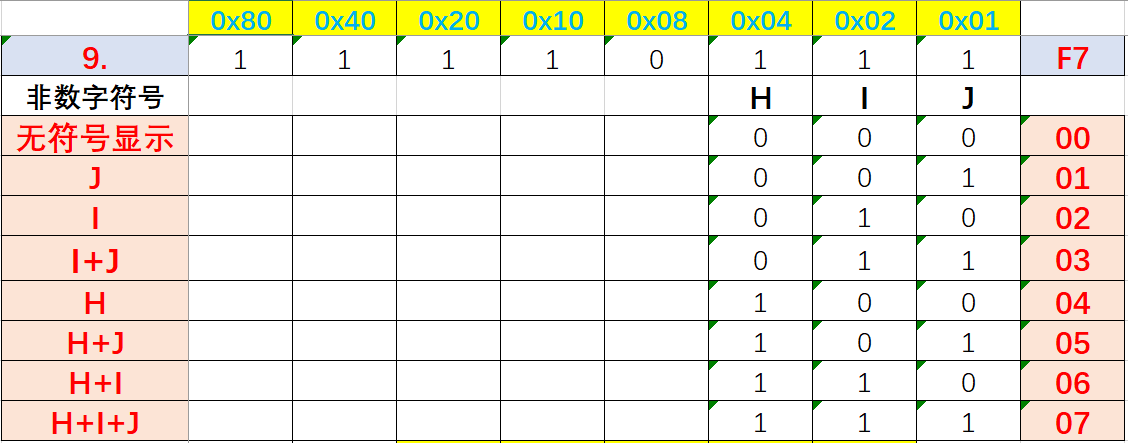

对应画出数码管的段码对应表：

image-20231222124722867

image-20231222124819818

image-20231222124846942

驱动数码管的思路是：刷新20次，保证每一次只有一个LED点亮（一个数码管段码点亮），其余IO口设置高阻态。

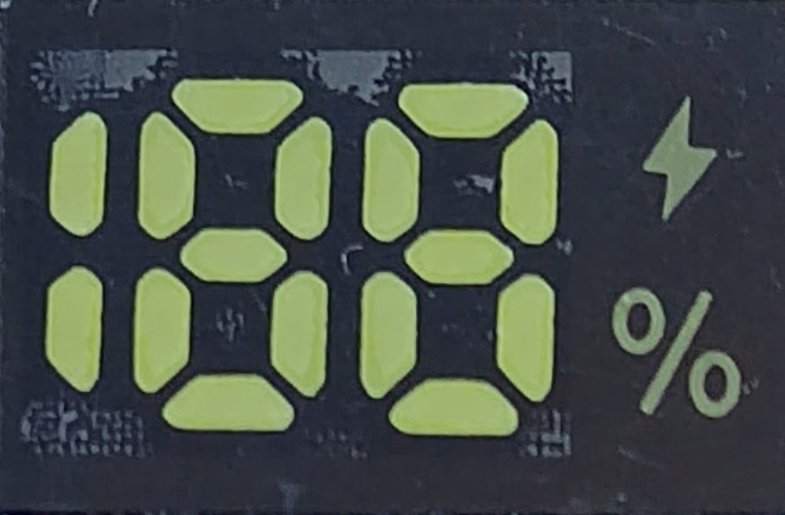

以下我用51单片机演示驱动手边的一个数码管，使用的是十速的TM52F1363 24pin的MCU。使用正反推的方式驱动数码管要保证芯片IO口能有高阻态模式。

image-20231222130235851

/****************************************************************************************************
      IC : TM52F1363
            8K ROM, 512 RAM, 128 EEPROM.

    功能：  烧录脚：ic-4:

*****************************************************************************************************/
#include <REGtenxTM52F1363.h>
#include "tm52f1363_bsp.h"
#include <intrins.h>

#define LongToBin(n)         \
    (                        \
        ((n >> 21) & 0x80) | \
        ((n >> 18) & 0x40) | \
        ((n >> 15) & 0x20) | \
        ((n >> 12) & 0x10) | \
        ((n >> 9) & 0x08) |  \
        ((n >> 6) & 0x04) |  \
        ((n >> 3) & 0x02) |  \
        ((n) & 0x01))
// write binary charactor set,exsample : Bin(11111111) = 0xff
#define Bin(n) LongToBin(0x##n##l)

unsigned char xdata g_smg_write_buffer[4] = {0}; //	全局数组，用于数码管显示缓存数据
/**
 * 点亮数码管数字的段码，abcdefg+h 段码存放在code中，不占用RAM空间
 */
unsigned char code Display_Seg_Buffer1[10] = {0x00, 0x60, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00}; // 显示段码数组，只有段码是“1”才显示，其他数字都不显示
unsigned char code Display_Seg_Buffer2[20] = {0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0xBE, 0xE0, 0xFE, 0xF6,  // 数字不带小数点的段码
                                              0xFD, 0x61, 0xDB, 0xF3, 0x67, 0xB7, 0xBF, 0xE1, 0xFF, 0xF7}; // 数字带小数点的段码，需要显示的时候，在数字后加10，具体看程序
unsigned char code Display_Seg_Buffer3[8] = {0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07};              // 显示段码数组，第一位是无显示

unsigned int t_500ms = 0; // 计时变量
bit flicker_flag = 0;     // 控制闪烁标志
#define TIME_500MS 2500
/**********************************************************************************************************
**函数名称 ：iap_eeprom_delay()
**函数描述 ：写eeprom延时函数
**输    入 ：None
**输    出 ：None
**********************************************************************************************************/
void iap_eeprom_delay()
{
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
}

void SMG_init(void)
{
    unsigned char modl = 0; // 修改寄存器临时变量，防止多次读写寄存器
    unsigned char modh = 0; // 修改寄存器临时变量，防止多次读写寄存器

    modl = Bin(01010101); // P1.3- P1.0 引脚控制
    modh = Bin(10101001); // P1.7- P1.4 引脚控制
    P1MODL = modl;        // P1.3- P1.0 引脚控制
    P1MODH = modh;        // P1.7- P1.4 引脚控制
    P1 = Bin(00011111);   // 设置为高阻态
}

void SMG_IO_Direct_Drive(unsigned char xdata *pBuffer)
{
    unsigned char modl = 0; // 修改寄存器临时变量，防止多次读写寄存器
    unsigned char modh = 0; // 修改寄存器临时变量，防止多次读写寄存器
    unsigned char pdat = 0; // 修改寄存器临时变量，防止多次读写寄存器
    unsigned char num1 = 0; // 断码临时变量
    unsigned char num2 = 0; // 断码临时变量
    unsigned char num3 = 0; // 断码临时变量
    unsigned char num4 = 0; // 断码临时变量
    static unsigned char s_com_state = 0;

    //                            1    2    3   4  5
    // 消影 1363 io 全部设置高阻态 P1.0 P1.1 1.2 1.3 1.4
    // 00:模式 0 伪开漏输出
    // 01:模式 1 伪开漏输出 Pin 脚写1 高阻态
    // 10:模式 2 CMOS 推挽输出
    // 11:模式 3 替代功能,如 ADC

    // 将所有引脚设置高阻，相当于消影！
    modl = Bin(01010101); // P1.3- P1.0 引脚控制
    modh = Bin(10101001); // P1.7- P1.4 引脚控制
    P1MODL = modl;        // P1.3- P1.0 引脚控制
    P1MODH = modh;        // P1.7- P1.4 引脚控制
    P1 = Bin(00011111);   //

    // 解析段码
    num1 = Display_Seg_Buffer1[pBuffer[0]]; // '1'
    num2 = Display_Seg_Buffer2[pBuffer[1]]; //
    num3 = Display_Seg_Buffer2[pBuffer[2]]; //
    num4 = Display_Seg_Buffer3[pBuffer[3]]; //
    pdat = Bin(00000000);                   // 初始化

    /**
     * 2345
     * ↓↓↓↓
     * 1111
     *
     * 1345
     * ↓↓↓↓
     * 2222
     *
     * 1245
     * ↓↓↓↓
     * 3333
     *
     * 1235
     * ↓↓↓↓
     * 4444
     *
     * 1234
     * ↓↓↓↓
     * 5555
     */
    // 5个IO口，正反推驱动LED，理论上可以点亮20个LED，故扫描20次.
    switch (s_com_state)
    {
    case 0:
        if (num3 & 0x40) //'B3'
        {
            modl = Bin(01011010); // 2->1
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011110);
            P1 = pdat;
        }
        break;

    case 1:
        if (num3 & 0x10) //'D3'
        {
            modl = Bin(01100110); // 3->1
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011110);
            P1 = pdat;
        }
        break;

    case 2:
        if (num3 & 0x04) //'F3'
        {
            modl = Bin(10010110); // 4->1
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011110);
            P1 = pdat;
        }

        break;
    case 3:
        if (num3 & 0x02) //'G3'
        {
            modl = Bin(01010110); //
            modh = Bin(10101010); // 5->1
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            P1MODH = modh;        // P1.7- P1.4 引脚控制
            pdat |= Bin(00011110);
            P1 = pdat;
        }
        break;

    case 4:
        if (num3 & 0x80) //'A3'
        {
            modl = Bin(01011010); // 1->2
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011101);
            P1 = pdat;
        }
        break;

    case 5:
        if (num2 & 0x40) //'B2'
        {
            modl = Bin(01101001); // 3->2
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011101);
            P1 = pdat;
        }
        break;

    case 6:
        if (num2 & 0x10) //'D2'
        {
            modl = Bin(10011001); // 4->2
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011101);
            P1 = pdat;
        }
        break;

    case 7:
        if (num2 & 0x08) //'E2'
        {
            modl = Bin(01011001); //
            modh = Bin(10101010); // 5->2
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            P1MODH = modh;        // P1.7- P1.4 引脚控制
            pdat |= Bin(00011101);
            P1 = pdat;
        }
        break;

    case 8:
        if (num3 & 0x20) //'C3'
        {
            modl = Bin(01100110); // 1->3
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011011);
            P1 = pdat;
        }
        break;

    case 9:
        if (num2 & 0x80) //'A2'
        {
            modl = Bin(01101001); // 2->3
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011011);
            P1 = pdat;
        }
        break;

    case 10:
        if (num2 & 0x20) //'C2'
        {
            modl = Bin(10010101); // 4->3
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00011011);
            P1 = pdat;
        }
        break;

    case 11:
        if (num2 & 0x04) //'F2'
        {
            modl = Bin(01100101);
            modh = Bin(10101010); // 5->3
            P1MODH = modh;        // P1.7- P1.4 引脚控制
            P1MODL = modl;
            pdat |= Bin(00011011);
            P1 = pdat;
        }
        break;

    case 12:
        if (num3 & 0x08) //'E3'
        {
            modl = Bin(10010110); // 1->4
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00010111);
            P1 = pdat;
        }
        break;

    case 13:
        if (num1 & 0x20) //'C1'
        {
            modl = Bin(10011001); // 2->4
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00010111);
            P1 = pdat;
        }
        break;

    case 14:
        if (num1 & 0x40) //'B1'
        {
            modl = Bin(10100101); // 3->4
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00010111);
            P1 = pdat;
        }
        break;

    case 15:
        if (num2 & 0x02) //'G2'
        {
            modl = Bin(10010101);
            modh = Bin(10101010); // 5->4
            P1MODH = modh;        // P1.7- P1.4 引脚控制
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00010111);
            P1 = pdat;
        }
        break;

    case 16:
        if (num3 & 0x01) //'DP'
        {
            modl = Bin(01100110); // 1->5
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00000001);
            P1 = pdat;
        }
        break;

    case 17:
        if (num4 & 0x01) //'J'
        {
            modl = Bin(01011001); // 2->5
            modh = Bin(10101010); //
            P1MODH = modh;        // P1.7- P1.4 引脚控制
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00001111);
            P1 = pdat;
        }
        break;

    case 18:
        if (num4 & 0x02) //'I'
        {
            modl = Bin(01100101); // 3->5
            modh = Bin(10101010); //
            P1MODH = modh;        // P1.7- P1.4 引脚控制
            P1MODL = modl;        // P1.3- P1.0 引脚控制
            pdat |= Bin(00001111);
            P1 = pdat;
        }
        break;

    case 19:
        if (num4 & 0x04) //'H'
        {
            modh = Bin(10101010); // 4->5
            P1MODH = modh;        // P1.7- P1.4 引脚控制
            pdat |= Bin(00010000);
            P1 = pdat;
        }
        break;
    default:
        break;
    }
    s_com_state++;
    s_com_state %= 20; // s_com_state 从0到19，共20次
}

/******************************************************************************************
** 函数名称: time2_T_16bit_init
** 函数描述: time2初始化函数
** 输    入: 无
** 输    出: 无
** 说    明: time2 16位自动重装载定时器
** 计算公式：16位定时器模式，定时时间(单位：us)：1/(system/2)*(TH2<<8+TL2)
*******************************************************************************************/
void time2_T_16bit_init()
{
    CT2 = 0;   // 定时器模式
    CPRL2 = 0; // 重载模式

    // TH2 = (65536 - 4147) / 256; // 1ms
    // TL2 = (65536 - 4147) % 256;
    // RCP2H = (65536 - 4147) / 256; // 自动重载值
    // RCP2L = (65536 - 4147) % 256;

    // TH2 = (65536 - 415) / 256; // 100us
    // TL2 = (65536 - 415) % 256;
    // RCP2H = (65536 - 415) / 256; // 自动重载值
    // RCP2L = (65536 - 415) % 256;

    TH2 = (65536 - 829) / 256; // 200us
    TL2 = (65536 - 829) % 256;
    RCP2H = (65536 - 829) / 256; // 自动重载值
    RCP2L = (65536 - 829) % 256;

    TR2 = 1;
    ET2 = 1;
}

/**********************************************************************************************************
**函数名称 ：main()
**函数描述 ：主函数
**输    入 ：None
**输    出 ：None
**********************************************************************************************************/
void main(void)
{
    unsigned char i, j;        // 临时变量
    unsigned char dis_num = 0; // 数码管显示变量

    bsp_clock_init(); // 系统快钟16.588 div 2 =  8.294Mhz

    /*上电延时，防止电压不稳*/
    i = 10;
    while (i--)
    {
        iap_eeprom_delay(); //
        iap_eeprom_delay(); //
        iap_eeprom_delay(); //
    }

    SMG_init(); // io初始化函数

    time2_T_16bit_init(); // 16bit 自动重载，定时1ms

    t_500ms = TIME_500MS; // 500ms初始化
    EA = 1;               // 开启总中断

    while (1)
    {
        for (j = 0; j < 10; j++) // 调整j的值来延时不同时间
        {
            i = 250;
            while (i--)
            {
                iap_eeprom_delay(); //
                iap_eeprom_delay(); //
                iap_eeprom_delay(); //
            }
        } // 为了制造延时时间，时间不用精确计算，肉眼来判断“快慢”

        dis_num++;
        if (dis_num > 100)
        {
            dis_num = 0; // 防止数据显示溢出
        }
        g_smg_write_buffer[0] = dis_num / 100 % 10;
        g_smg_write_buffer[1] = dis_num / 10 % 10;
        g_smg_write_buffer[2] = dis_num % 10;
        if (flicker_flag)
        {
            g_smg_write_buffer[3] = 0x03; // %和充电标都亮
        }
        else
        {
            g_smg_write_buffer[3] = 0x01; // 充电标灭 只亮%
        }
    } // end of while(1)
} // end of mian()

/******************************************************************************************
** 函数名称: time2_irq
** 函数描述: time2中断处理函数
** 输    入: 无
** 输    出: 无
** 说    明: 自动重载计数器和定时器不需要重载
*******************************************************************************************/
void time2_irq() interrupt 5
{
    if (TF2) // 溢出标志
    {
        TF2 = 0; // 除了用作串口的时基外，其他应用必须清零

        // 添加用户程序
        SMG_IO_Direct_Drive(g_smg_write_buffer); // 扫描数码管，只要肉眼看着不闪烁，可以把定时器的时间加长

        t_500ms--;
        if (!t_500ms)
        {
            t_500ms = TIME_500MS; // 500ms初值
            flicker_flag ^= 1;
        }
    }
}

程序效果：

5个IO驱动188数码管，惊呆了老铁！不信？看过来！

参考文章：

6脚数码管驱动方式（7脚类似）

五脚18.8数码管显示

188数码管驱动程序（简洁）

Acereng
关注
五位数码管引脚
05-09
五位数码管引脚排序 是深圳市晶美光电科技有限公司 的产品
TM.zip_TM1637_TM1637数码管驱动芯片代码_TM数码管驱动_stm32 M1637程序_stm32 tm1637
07-15
通过STM32驱动TM1637，实现数码管显示，定时
【嵌入式外设】 使用188数码管/加图标进行0-199显示（STM32）
最新发布
herui的博客
03-12 1233
今天做 188 数码管，查看了网上的一些例程，但是没有好多用stm32做的，要么就是vip文章，难受，我自己做出了之后，还是发给大家做个参考学习坑：STM32直接配置成输出模式不可以，需要先配置成输入再挨个配置输出，因为这个问题卡了一上午数码管是一种常用的电子显示设备，它可以显示数字和一些基本的字符。在您提到的"188数码管"这一表述中，并没有特定的型号或标准定义，这里我将对数码管的基本概念和常见类型进行介绍。数码管主要由发光二极管（LED）组成，根据段数的不同，通常分为七段数码管和八段数码管。
应广单片机IO驱动188数码管代码
07-31
本程序是用应广单片机PMS132的5个IO口驱动188数码管，用Mini编译器。可以做为类似应用的参考学习。
188数码管 驱动简易测试
bg6agf的博客
01-22 778
/结构体中的位定义。188数码管 5脚数码管 一共 18段 3BYTE24段。struct {//定义结构体 —作SEG端。typedef union //定义联合体。1脚拉低，可显示B3 D3 F3 G3。
【九齐单片机用于检测5脚188数码管的程序】
zheng1992jiayuan的博客
10-26 476
【代码】【九齐单片机用于检测5脚188数码管的程序】
五脚18.8数码管显示
weixin_43595447的博客
07-24 1万+
五脚18.8数码管显示 今天抽空用将五脚的18.8数码管驱动程序研究了一下，将其过程记录如下： 数字1到5表示对应的数码管引脚，利用二极管的单向导通性来点亮单独的LED 数码管需要亮灯的高低电平点亮，不亮灯的IO口一定要设为高阻。 例如：点亮B3段，数码管2脚（单片机P3.3设置为推挽输出模式）高电平；数码管1脚（单片机P3.2设置为准双向口模式）低电平；在将P3.2设置为低电平输出就可以点亮B3段了； 用笨办法，一段一段点亮``，用switch，组成段码，小数点； 以下是测试段位的测试程序： i
188数码管驱动程序（简洁）
热门推荐
weixin_42401119的博客
10-11 1万+
以下是厂家提供的188数码管的电路原理图
188数码管驱动程序，快速移植，方便扩展，注释齐全，占用约20字节RAM
qq_57568928的博客
09-05 3880
188数码管驱动程序，包含程序编写思路、驱动程序代码、扩展功能说明、运行效果演示等内容，包看包会；可移植性强，让你用更少的占用资源实现完整功能；项目源码使用九齐NY8B062F芯片，代码简洁，注释清晰。
应广单片机驱动5脚188数码显示屏
qq_37248709的博客
02-18 1万+
应广单片机驱动5脚188数码显示屏 188数码管电路原理图 [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-riAGm98A-1645177933332)(VImage/20220218161929239_27438.png =525x)] 电路原理图 [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mekXlbwZ-1645177933333)(VImage/20220218162314048_9581.png =
188数码管轮询扫描
weixin_45817947的博客
07-17 1343
最近用到了188数码管，总结一下。188数码管，用5个IO，在不借助外部驱动芯片的情况下，可以点亮20个灯。188数码管广泛应用于电子烟、充电器、充电宝、DVD、高级音响、工业设备控制面板、医疗器械等多个领域，满足不同设备和场景的需求。有纰漏请指出，转载请说明。学习交流请发邮件 1280253714@qq.com。
188
04-01
使用教程（不要fork，觉得有用的可以点个star :smiling_face_with_smiling_eyes: ） 1.创建新仓库 2.填入Repository name后单击最下面的Create repository点下面导入存储库。 3.然后在您的旧存储库的克隆URL填入 4.按提示完成复制后再在Settings - Secrets里面添加JD_COOKIE ，多条cookie用&代替，支持无数条cookie 具体如何获取Cookie可参考>也可参考> 5.最后点击一下右上角的star（fork左边那个），让工作流运行一次。 注意：该方法需要自行定期替换或更新脚本，不会自动同步，强烈建议再按以下教程进行自动同步仓库脚本。 自动同步脚本教程：在完成上面步骤后，再 常见问题 此处借用大佬的教程 注意！注意！注意！ 考虑到lxk大佬脚本逐渐开始加密限制AC运行，后续主要会使用腾讯云函数的方式运行脚本。 虽然目前AC也可以继续使用，此仓库
stm32驱动三位多位数码管程序
09-30
通过按键计数在数码管上面操作，还可以设置自动计数
74HC595多个级连驱动多位数码管.7z
10-12
8个74h595级连，驱动数码管显示，利用定时器进行动态显示。 在keil5下的c51工程，可以移植到别的单片机上
STC8H1K08T-六脚数码管188屏显示
12-24
本例程实现功能：1.读IP5328充电宝芯片获得电量，2.将电量数据显示在188屏上。使用语言：C语言。芯片：STC8H1K08T+IP5328+6脚数码屏
数码管显示（不同组IO）_IO数码管_I/O驱动数码管显示_
10-03
使用于单片机不同组I/O驱动数码管显示函数。
最新单片机仿真 IO并行口直接驱动单个数码管
05-20
最新单片机仿真 IO并行口直接驱动单个数码管最新单片机仿真 IO并行口直接驱动单个数码管最新单片机仿真 IO并行口直接驱动单个数码管最新单片机仿真 IO并行口直接驱动单个数码管最新单片机仿真 IO并行口直接驱动单个...
十个单片机程序设计，包括IO口控制数码管驱动定时器编程.doc
07-23
本文档涵盖了10个与单片机程序设计相关的实例，主要涉及IO口控制、数码管驱动以及定时器编程。下面将对这些主题进行详细解释。 1. **IO口高低电平控制**： 单片机的IO口可以被配置为输出或输入，用于控制外部设备...
使用单片机驱动5脚188数码显示屏
git_git523的博客
09-24 2600
在许多嵌入式系统中，我们可以使用单片机来驱动数码显示屏，以显示数字、字符或其他相关信息。本文将介绍如何使用单片机来驱动一个具有5脚和188段的数码显示屏。通过以上步骤，我们成功地使用单片机驱动了一个具有5脚和188段的数码显示屏。你可以根据自己的需求修改代码，实现其他功能，如显示不同的数字、字符、符号等。确保选择了正确的开发板类型和端口，并点击"上传"按钮将代码烧录到单片机上。数码显示屏将依次显示数字0到9，每个数字显示1秒钟，然后循环重复显示。首先，将数码显示屏的每个引脚与单片机开发板上的相应引脚连接。
STM32单片机通过一个按键控制LED灯实现状态的正反切换的代码
11-02
STM32单片机通过按键控制LED灯实现正反切换的基本思路是利用中断处理程序配合GPIO口驱动LED，并结合按键的状态变化。这里给出一个简化的示例代码，假设我们使用的是Keypad矩阵键盘和一个LED作为输入输出： ```c #include "stm32f10x.h" // 包含STM32的头文件 // LED配置 #define LED_PIN GPIO_Pin_0 #define LED_GPIO_PORT GPIOA #define LED_GPIO_CLK RCC_AHB1Periph_GPIOA // 按键配置 #define KEY_PIN_1 GPIO_Pin_1 #define KEY_PIN_2 GPIO_Pin_2 #define KEY_PORT GPIOB #define KEY_GPIO_CLK RCC_AHB1Periph_GPIOB void LedInit(void) { GPIO_InitTypeDef GPIO_InitStructure; // 初始化LED RCC_APB2PeriphClockCmd(LED_GPIO_CLK, ENABLE); GPIO_InitStructure.GPIO_Pin = LED_PIN; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 输出推挽模式 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(LED_GPIO_PORT, &GPIO_InitStructure); // 初始化按键 RCC_AHB1PeriphClockCmd(KEY_GPIO_CLK, ENABLE); GPIO_InitStructure.GPIO_Pin = KEY_PIN_1 | KEY_PIN_2; // 或者是整个键矩阵的Pin GPIO_InitStructure.GPIO_Mode = GPIO_Mode_In_FLOATING; // 浮空输入 GPIO_Init(KEY_PORT, &GPIO_InitStructure); } // 按键中断服务函数 void EXTI0_IRQHandler(void) { if (GPIO_ReadInputDataBit(KEY_PORT, KEY_PIN_1)) { // 检查第一个按键是否按下 if (!GPIO_ReadOutputDataBit(LED_GPIO_PORT, LED_PIN)) { GPIO_SetBits(LED_GPIO_PORT, LED_PIN); // LED点亮 } else { GPIO_ResetBits(LED_GPIO_PORT, LED_PIN); // LED熄灭 } } } int main(void) { LedInit(); NVIC_EnableIRQ(EXTI0_IRQn); // 开启按键中断 while (1) { // 循环等待按键触发中断 } }
评论 8
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
