单片机串口自适应电平5V TTL电平兼容转换3.3V电平串口转换NMOS管

5V串口电平TTL 转换 3.3V 串口电平模块

主要应用场景： 可以用在 5v单片机 串口电平是5v的，但是连接了 要求是 3.3v电平的模块，如果使用5v电平连接的话

可能会导致 模块损坏，所以可以用该 串口TTL电平转换模块 将5v串口电平转换成 3.3v串口电平 保护连接的模块。

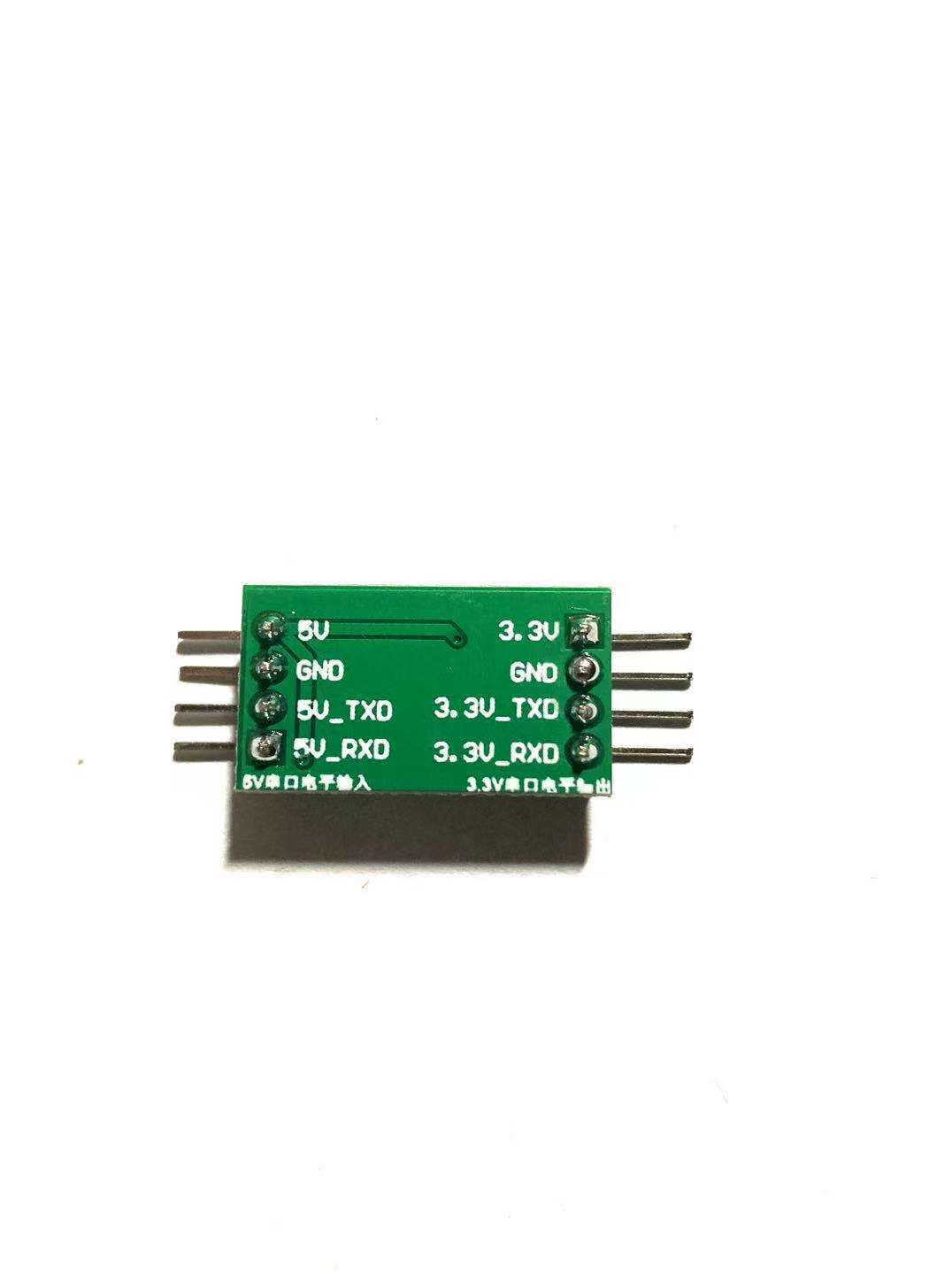

接线：5V_TXD、5V_RXD一端接线不交叉，3.3_RXD、3.3V_TXD一端串口接线交叉。

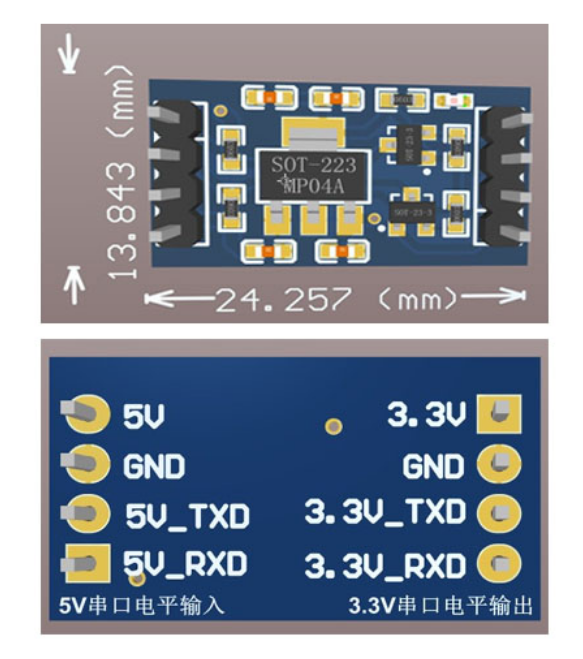

模块大小：长 2.42cm , 宽1.38cm

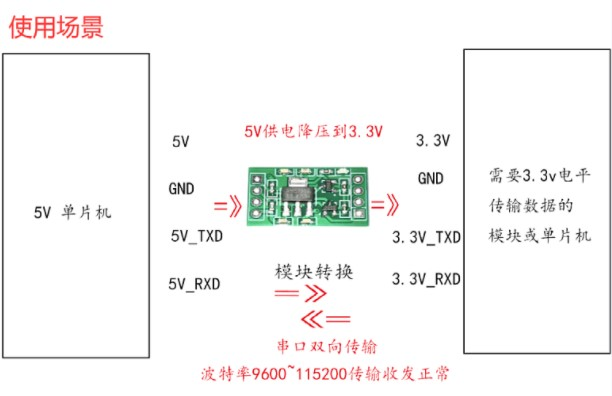

使用场景：例如 51单片机连接 esp8266 串口可以用这个模块。

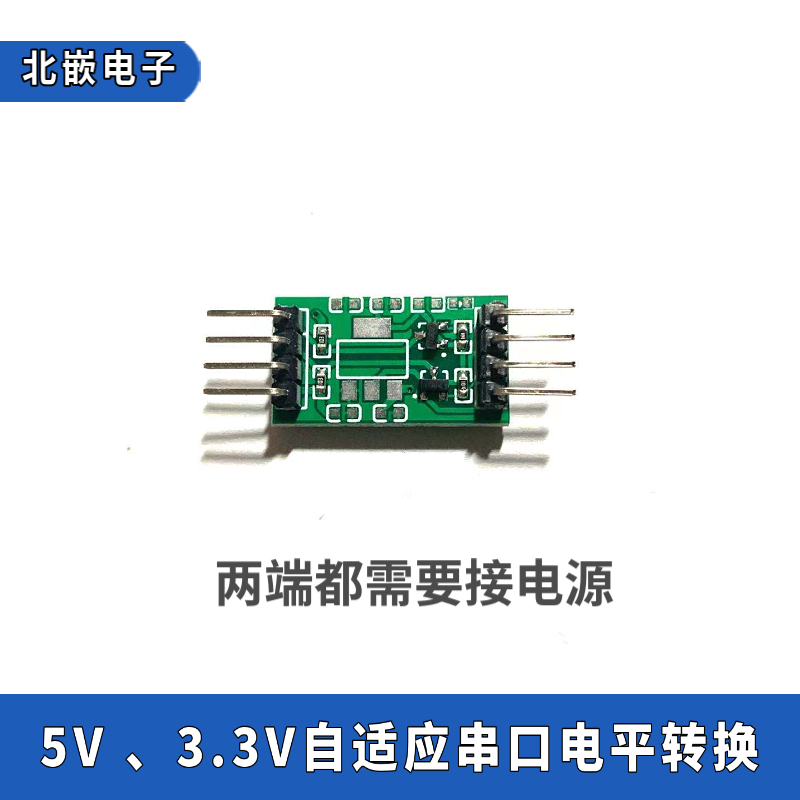

自适应串口5V、3v3串口电平模块(去掉了1117-3.3v电源转换)：

注意：5V电源、3.3V电源需要自己提供，接线都得接。

一端：5V ,GND ,5V_TXD,5V_RXD 4跟线可以接5V电源和5V串口TTL电平，也可以接3.3V电源和3.3V串口TTL电平。

另外一端：3.3V,GND,3.3V_TXD,3.3V_RXD 4根线可以接5V电源和5V串口TTL电平，也可以接3.3V电源和3.3V串口TTL电平。

1端5V串口电平，另外一端3.3v串口电平

1端3.3V串口电平，另外一端5V串口电平

1端5v串口电平，另外一端5V串口电平

1端3.3v串口电平，另外一端3.3v串口电平

接线：板子上5V一端不需要交叉接线，3.3v一端需要交叉接线。
