原理图篇 | 元器件割线(Components Cuts Wires)。
操作步骤

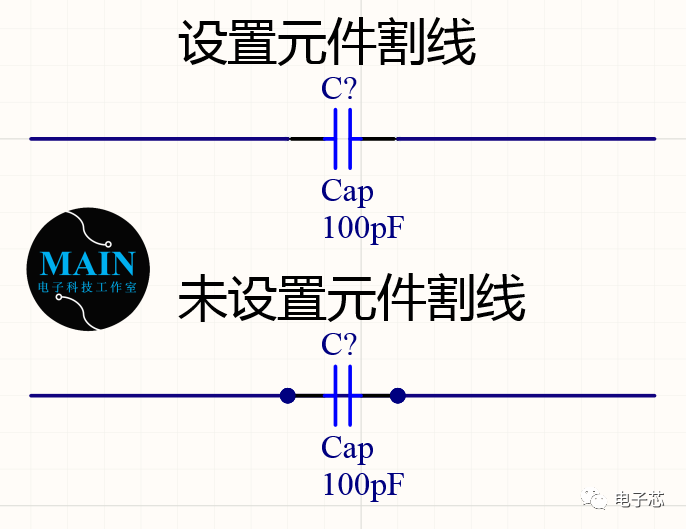

在勾选设置为元器件割线(Components Cuts Wires)的情况下，如果在走线上放置元器件，元器件覆盖的走线会被删除。如图所示，在设置为元器件割线(Components Cuts Wires)的情况下，电容覆盖的走线被删除。在未设置为元器件割线(Components Cuts Wires)的情况下，电容覆盖的走线依然存在。
建议大家勾选元器件割线(Components Cuts Wires)，打开Altium Designer，点击右上角小齿轮，进入Preferences。
在Preferences属性窗口中，选择Schematic→General中勾选元器件割线(Components
