GPON技术--ODN网络组成

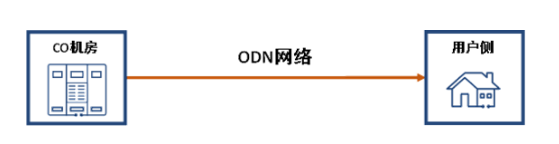

大家知道，PON网络就是无源光网络，是从中心机房（CO）的光线路终端（OLT），经过光分配网络（ODN），到达用户侧的光网络单元（ONU）。ODN网络位于中心机房和用户侧的中间，提供光通道，起到分配光纤、保护光纤、光纤连接、保护连接点等作用。

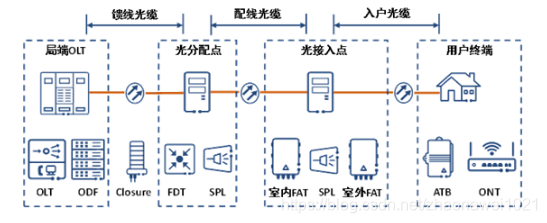

ODN从局端到用户端可分为两点三段，两点指光分配点和光接入点；三段分别指馈线光缆、配线光缆和入户光缆。

在CO机房中，从OLT输出的跳纤连接到ODF的面板上，一个ODF的管理范围即这个CO机房覆盖的范围，管理光纤能力从576芯到1440芯。

通过ODF的分配，输出的光缆在管道里传输，这一段光缆叫馈线光缆，一般使用室外光缆，光缆芯数从12到144芯不等，可以根据需要来选用。

当ODF和FDT的距离比较远时，一般会在ODF和FDT之间安装SSC用来接续。

FDT是用来对光缆进行二次分配，这里是ODN网络上的光分配点。一个FDT的管理范围可能是一个小区，或者一个街道，管理光纤能力时从144芯到576芯。根据其需要管理的用户数来选择FDT的大小。

从FDT到FAT之间是配线光缆段，这一段如果距离比较大，也会安装SSC用来接续。配线光缆会根据FDT的具***置选择室外光缆或者楼内铝芯光缆，光缆芯数从12到144芯不等，可以根据需要来选用。

FAT是用来连接配线光缆和入户光缆的用户接入点了，FAT提供8到48芯的管理，一般覆盖一个楼道，或者一小片别墅区的用户。

入户段光缆指的是从FAT到用户家的这一段光缆，一般会根据使用的位置选择室内皮线缆或者室外皮线缆。光缆芯数一般是单芯或双芯，也有少量的4芯光缆。

TB/ATB位于ODN网络的末端，下游与ONU连接，TB/ATB的区别就是TB是室外安装的盒体，ATB是室内安装的盒体，TB/ATB一般可以管理单芯、双芯或4芯。

ODN网络中还有一个重要器件叫光分路器（SPL），SPL的功能是用来把一路光输入变成多路光输出，使传统的P2P光传输网络变成P2MP的光网络。
SPL可以根据需求，灵活放置于ODF、FDT、SSC或者FAT中。

名词解释：
光线路终端OLT（Optical Line Terminal）
光纤配线架ODF（Optical Distribution Frame）
光缆接头盒SSC（Splitting and Splicing closure）
光缆交接箱FDT（Fiber Distribution Terminal）
光纤分纤箱FAT （Fiber Access Terminal）
室内终端盒ATB（Access Terminal Box）
弱电箱CTB（Customer Terminal Box）
光网络单元ONU（Optical Network Unit）
