ESP8266桌面气象站（二）----硬件篇

ESP8266气象站的原理图比较简单，只需要搭建一个ESP8266能够工作的最小电路，然后加入OLED和按键，分别用于显示和交互控制。

目录

1、原理图

2、元器件清单

3、焊接完成效果

附录：其他步骤超链接

---

1、原理图

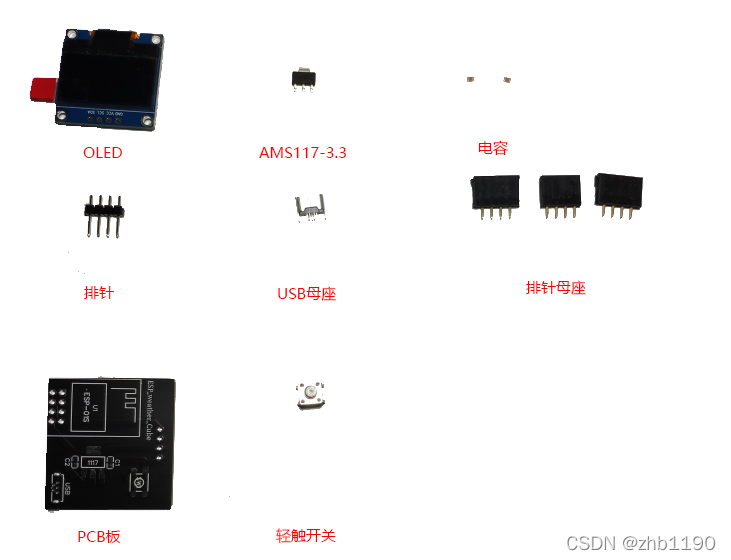

2、元器件清单

名称	型号	数量
0.96寸OLED	SSD1306	1
电容	22pf	2
轻触开关	4*4立式	1
usb母座	立式micro母座	1
3.3降压芯片	AMS1117-3.3	1
排针	4脚排针	1
排母	4脚排母	3
WiFi模块	ESP8266-01s	1
PCB板	PCB板	1

3、焊接完成效果

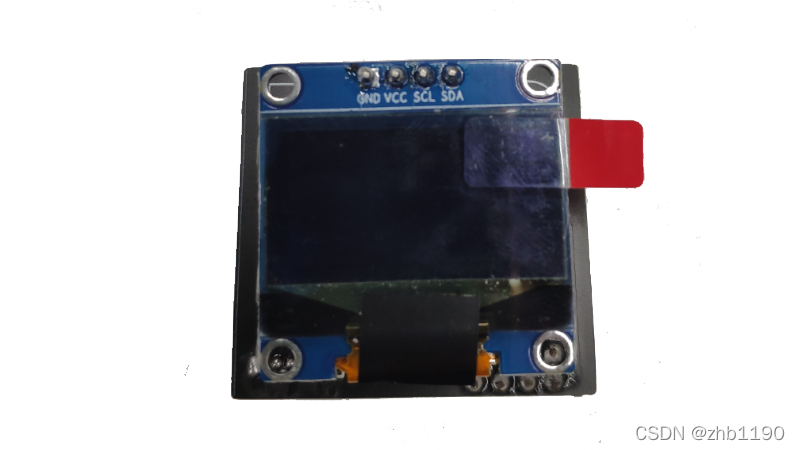

正面

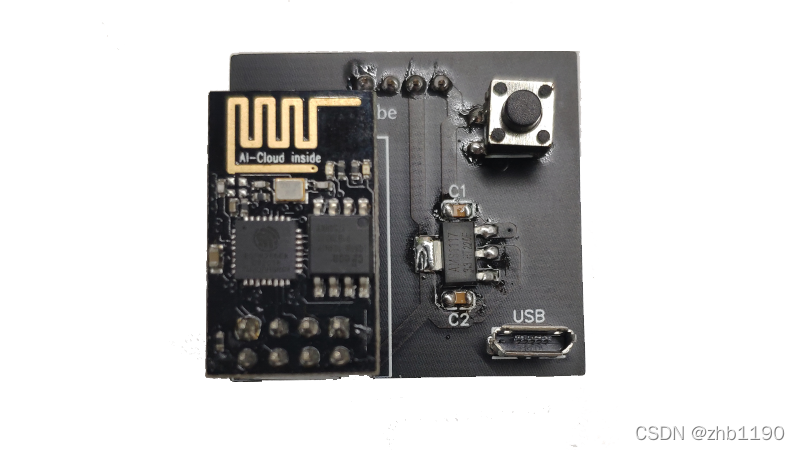

背面

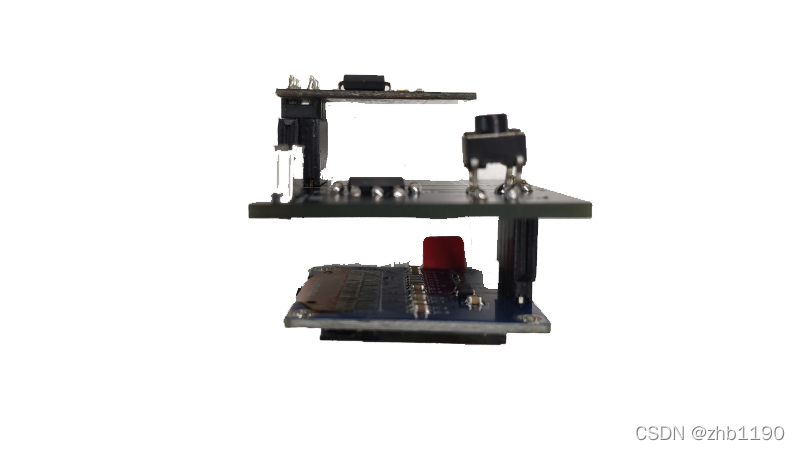

侧面

附录：其他步骤超链接

传送门：具体制作过程分为如下几步：

1、ESP8266桌面气象站（一）----Arduino安装ESP8266开发环境

2、ESP8266桌面气象站（二）----硬件篇

3、ESP8266桌面气象站（三）----源码编译

4、ESP8266桌面气象站（四）----固件烧录

感兴趣或者制作过程中有疑问的欢迎留言，也可以进qq群954354671
