ArcGIS中ArcMap模型构建器ModelBuilder的模型建立与运行操作方法

  本文介绍在ArcMap软件中，模型构建器（ModelBuilder）的建模与使用方法。

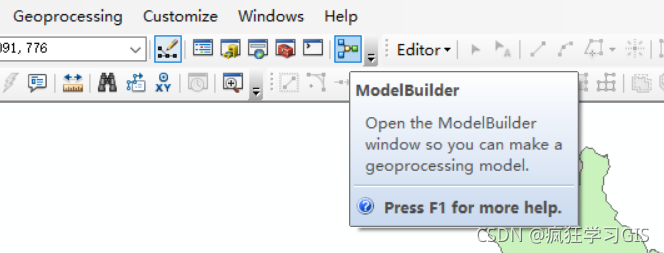

  首先，在ArcMap中打开“ModelBuilder”。

  建立一个模型，我们一般需要两种素材，一是该模型所需的初始数据，二是该模型具体的操作工具；而二者都可以通过插入的方法导入模型。在这里，我们首先导入一个矢量图层作为初始数据。

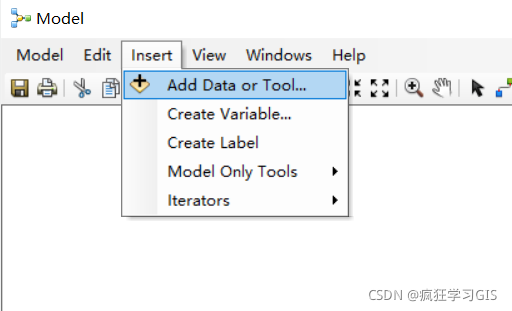

  在“Model”界面上方，选择“Insert”→“Add Data or Tool…”。

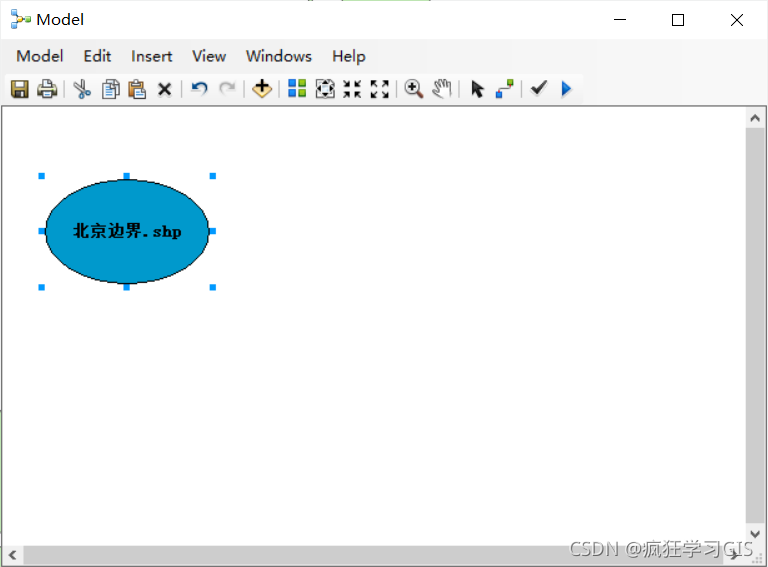

  在弹出的窗口中，找到我们需要导入的数据；确认后可以看到“Model”界面已经有了刚刚我们导入的矢量数据。

  接下来，我们导入前文提及的第二种素材——模型具体的操作工具。导入工具有两种方法：如果要导入的工具是ArcGIS自身已有的工具，那么我们可以直接将其从“Catalog”窗口中拖动到“Model”窗口中；而如果该工具是类似于这篇文章（https://blog.csdn.net/zhebushibiaoshifu/article/details/121518404）中提及的自定义工具，那么我们可以通过前文提到的“Insert”→“Add Data or Tool…”方法来导入。

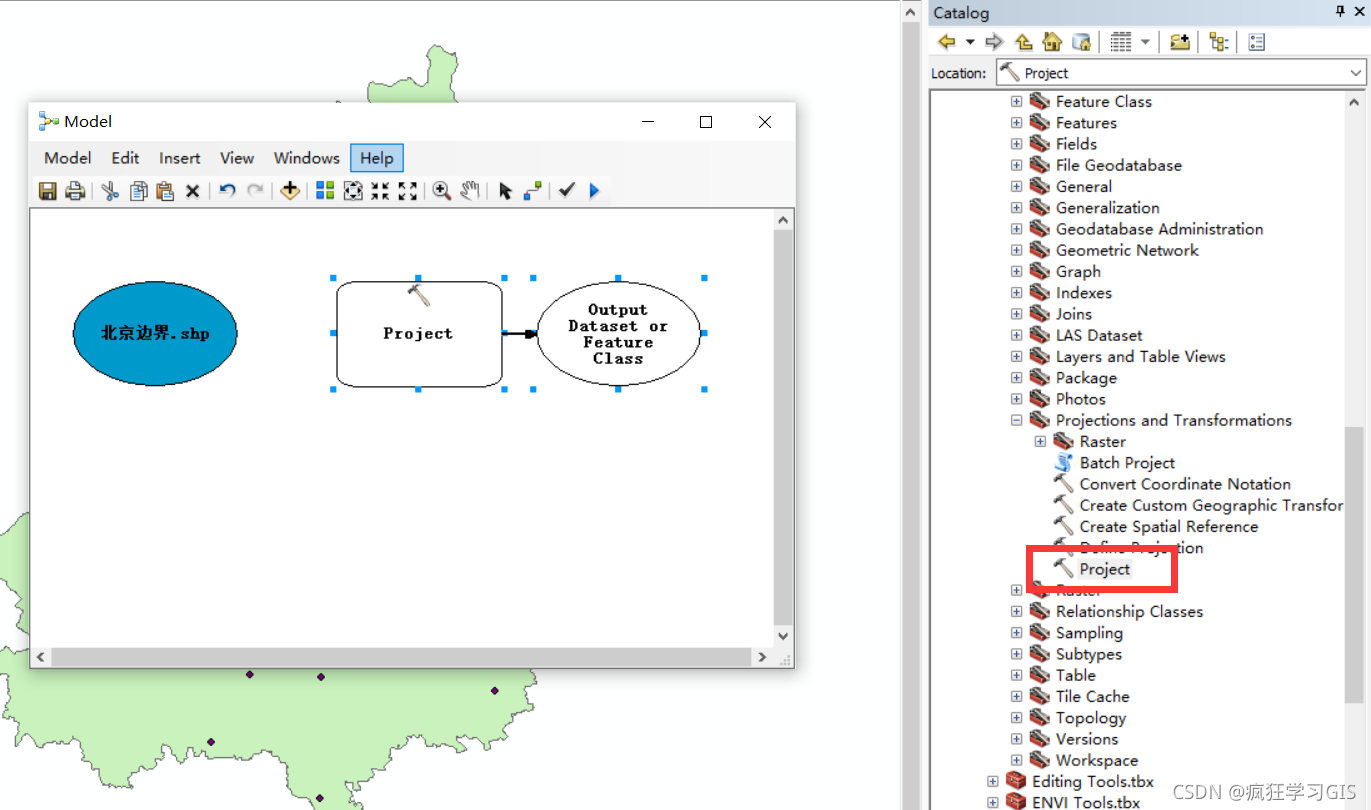

  这里我们就选择第一种导入方法，直接将“Project”工具拖动到“Model”中。

  其中，“Project”代表该工具的具体操作，其右侧的椭圆则表示该工具的输出结果数据，这二者是同时生成、相互关联的。

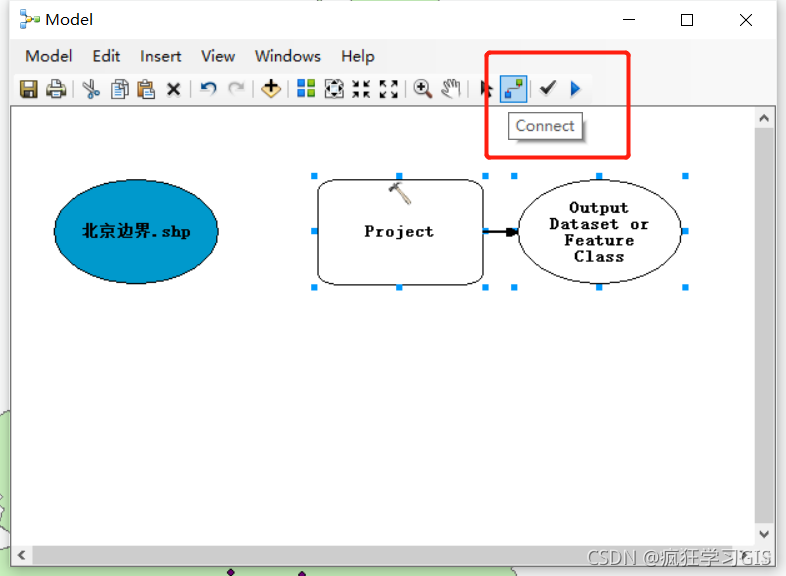

  此时可以看到，初始数据与工具之间并没有建立连接；因此我们选择“Connect”功能，用鼠标将二者连接起来。

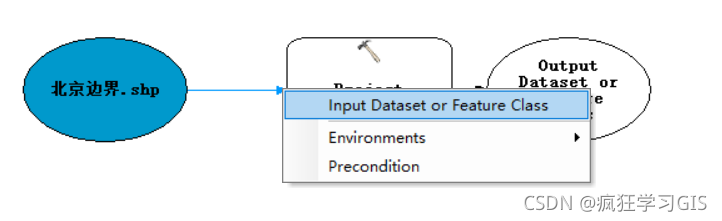

  因为这里我们的矢量数据是该模型的初始数据，即对于模型而言其是一个输入数据，因此在二者连接后弹出的窗口中选择第一项即可。

  建立起数据与工具之间的联系后，往往还需要对工具加以进一步的设定，才可以让模型正确、完整运行。

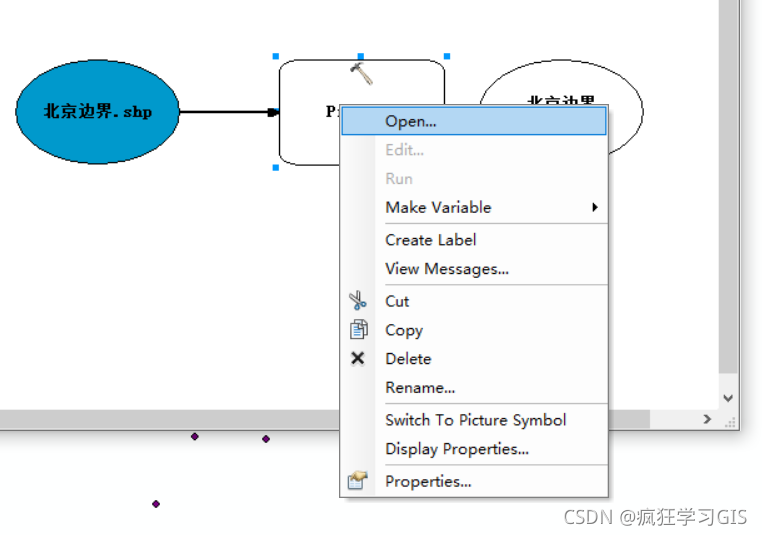

  在“Project”工具上方右键，选择“Open”。

  可以看到，这里其实就是我们一般用ArcGIS下属各类工具时的参数窗口；而由于我们已经给模型设定了初始数据，因此其第一项参数是默认的。我们对输出数据路径及投影坐标系加以选择即可。

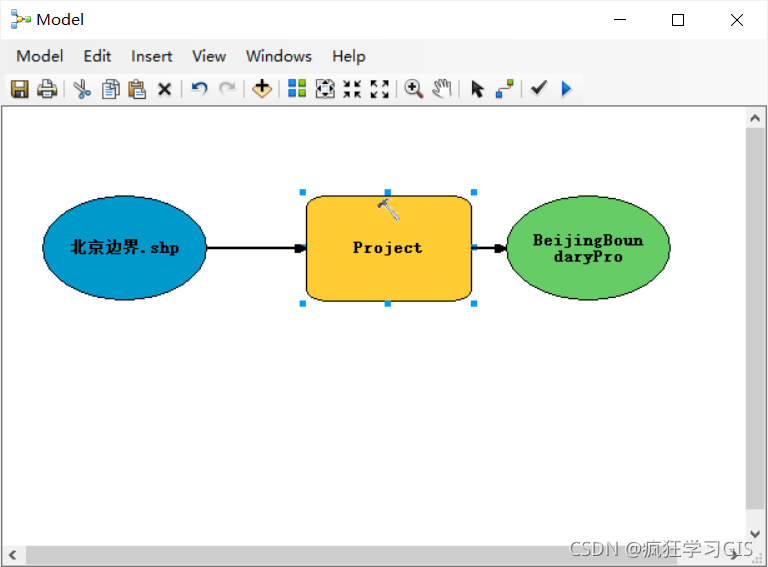

  随后可以看到，“Model”中工具及其输出结果数据已经由之前的黑、白色变为彩色填充的样式，这说明工具已经可以运行。

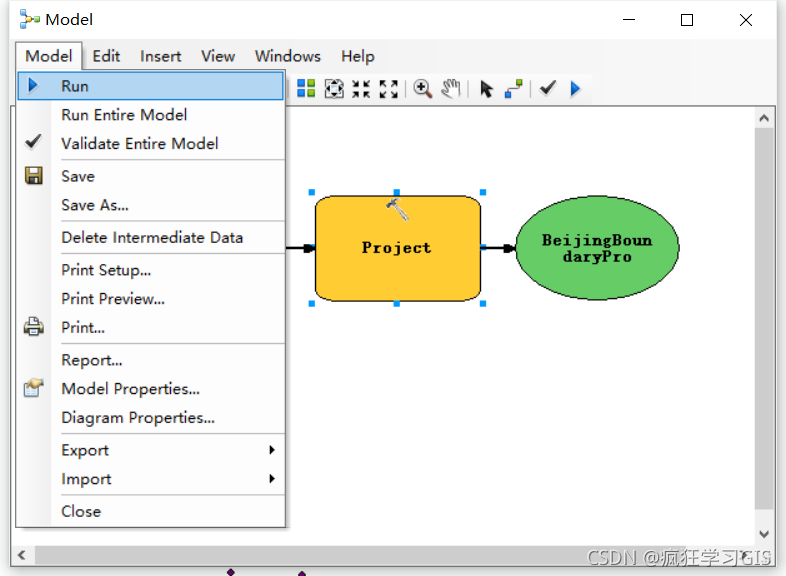

  此时，点击“Run”，即可运行该模型。

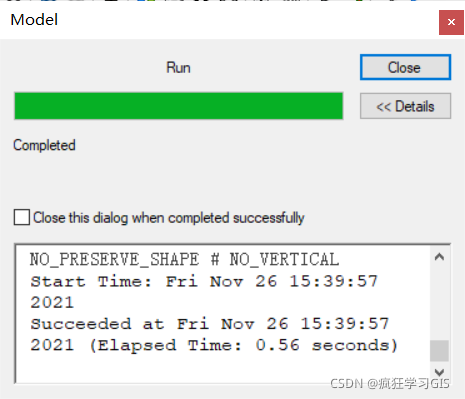

  如下所示，说明模型运行成功。

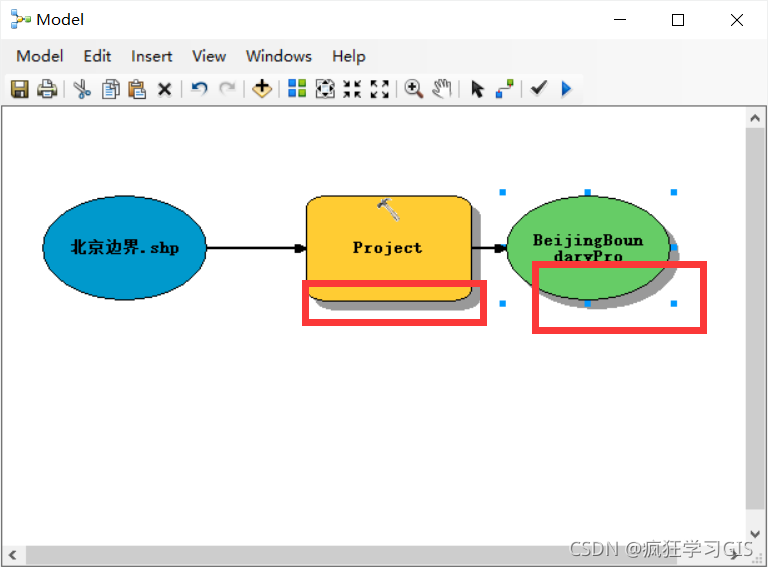

  此时可以看到，“Model”中工具及其输出结果数据出现了阴影，表示该工具已经执行过，且得到了结果数据。

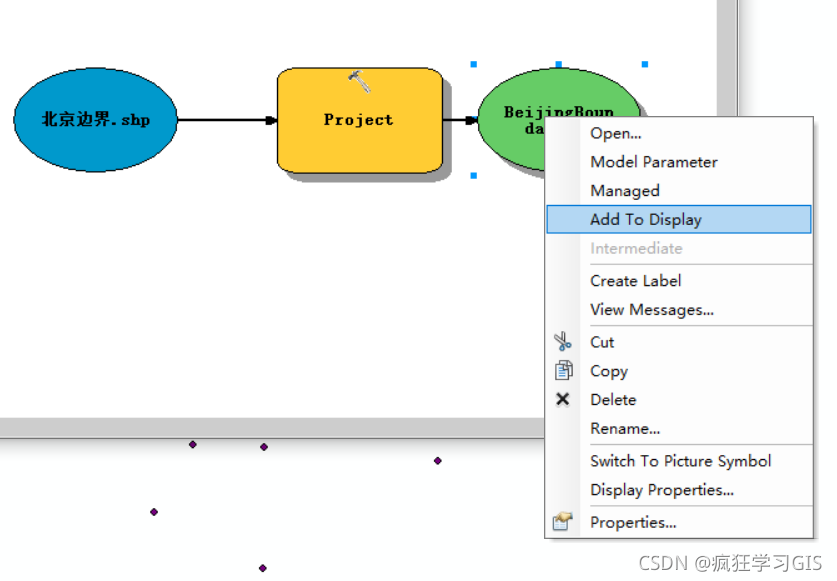

  在输出结果数据上右键，选择“Add To Display”，即可将该数据图层显示在ArcMap中。但这个功能似乎不太稳定，我的电脑上点这个按钮，不知道为什么图层并不会显示。

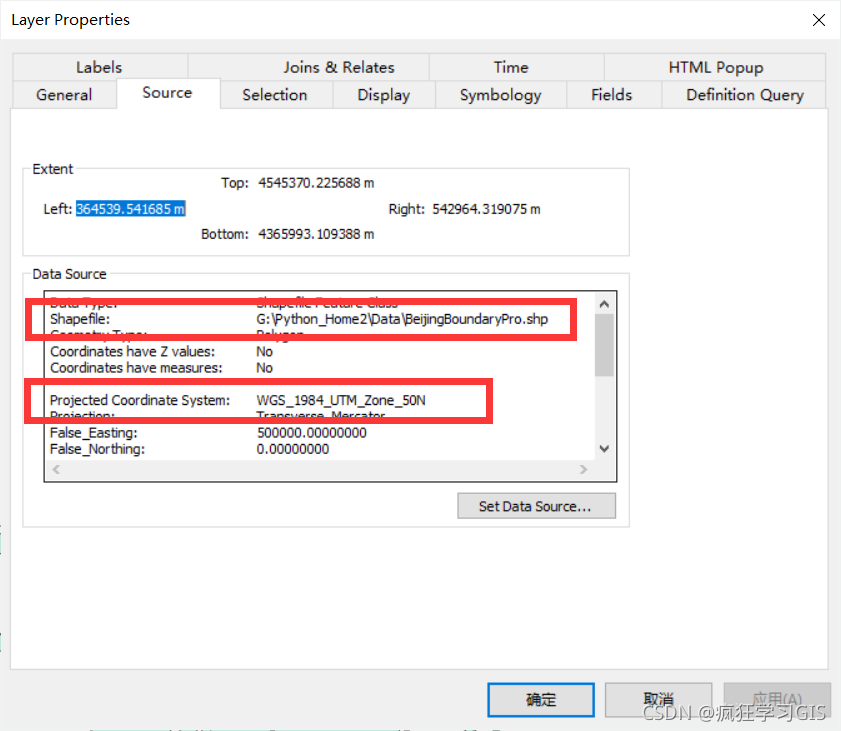

  查看输出结果数据的属性，可以看到其名称、投影坐标系都与我们所设定的一致。

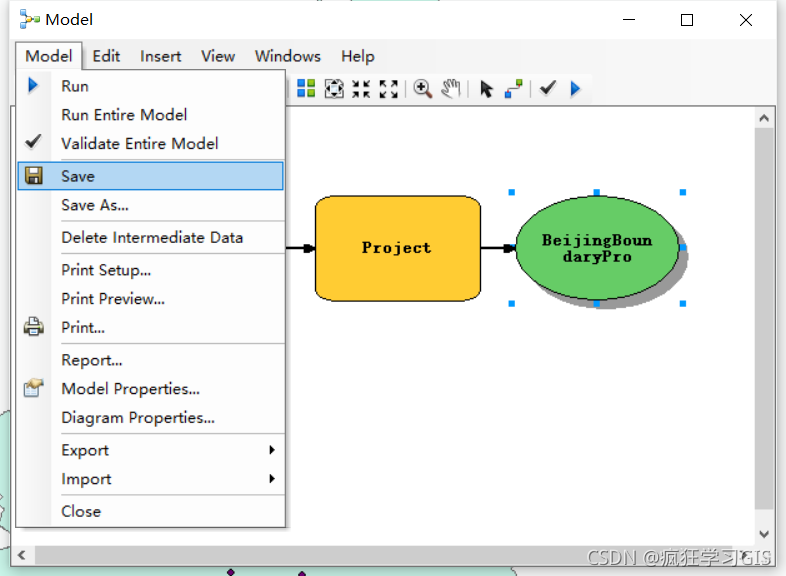

  完成模型的配置后，即可将模型保存。选择“Model”→“Save”。

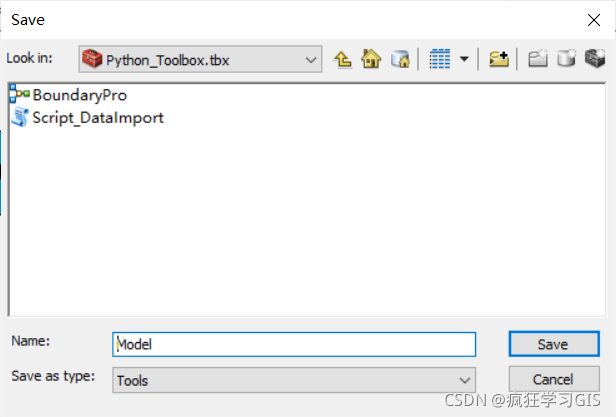

  在弹出的窗口中选择模型保存路径与名称。

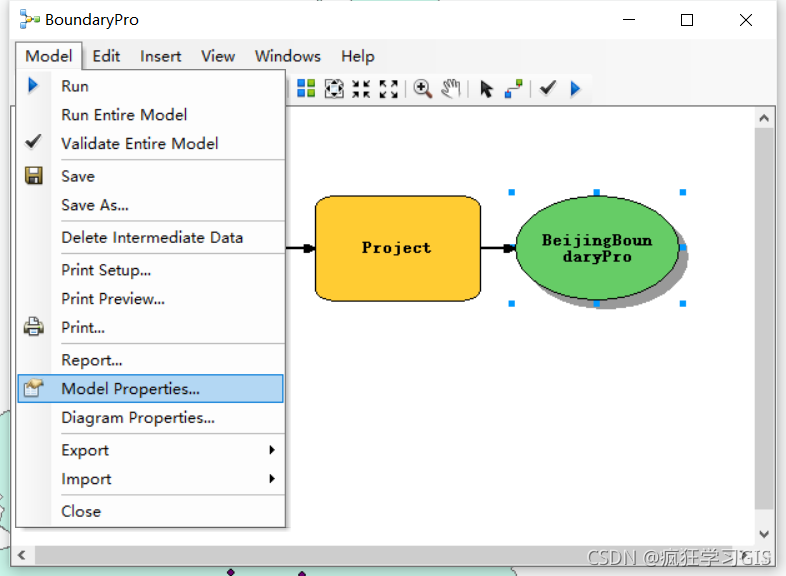

  此外，我们还可以在“Model”→“Model Properties…”中配置模型的相关属性。

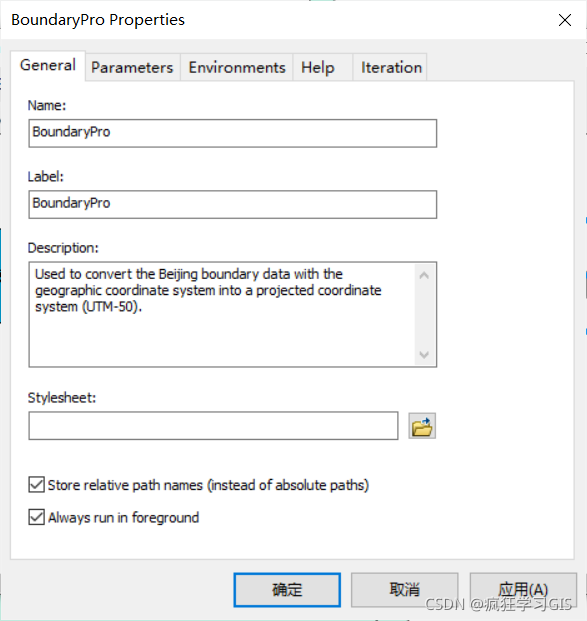

  相关属性包括模型名称、标签、描述文本等。

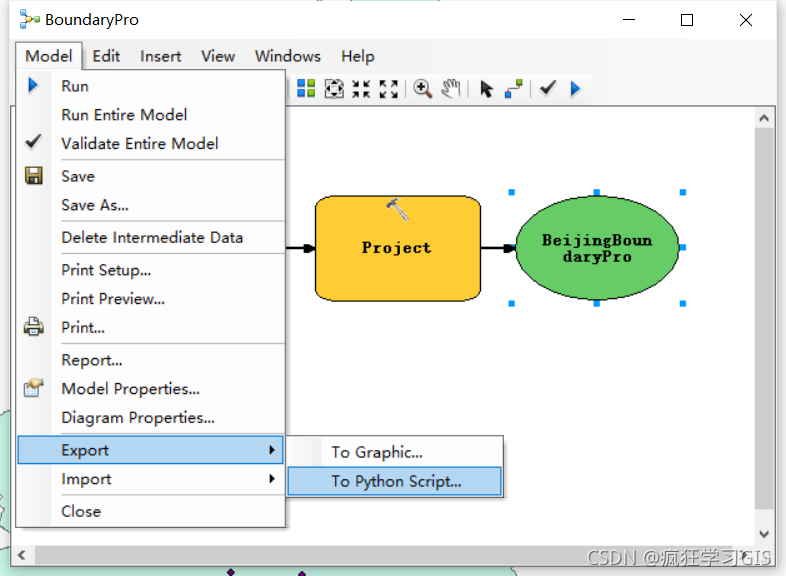

  此外，我们还可以通过“Export”→“To Python Script”将模型导出，从而形成一个Python脚本。

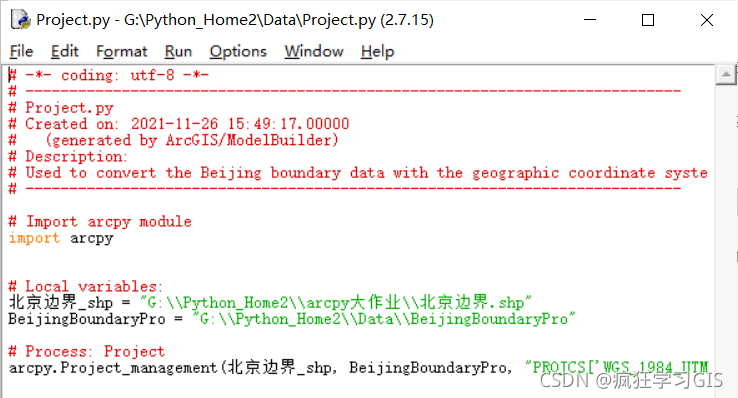

  打开新生成的Python脚本，可以看到其具体代码。
