Canvas提供画布组件，用于自定义绘制图形，开发者使用CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象在Canvas组件上进行绘制，绘制对象可以是基础形状、文本、图片等。

使用画布组件绘制自定义图形

可以由以下三种形式在画布绘制自定义图形：

使用[CanvasRenderingContext2D]对象在Canvas画布上绘制。

@Entry
@Component
struct CanvasExample1 {
  //用来配置CanvasRenderingContext2D对象的参数，包括是否开启抗锯齿，true表明开启抗锯齿。
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  //用来创建CanvasRenderingContext2D对象，通过在canvas中调用CanvasRenderingContext2D对象来绘制。
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      //在canvas中调用CanvasRenderingContext2D对象。
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#F5DC62')
        .onReady(() => {
          //可以在这里绘制内容。
          this.context.strokeRect(50, 50, 200, 150);
        })
    }
    .width('100%')
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

离屏绘制是指将需要绘制的内容先绘制在缓存区，再将其转换成图片，一次性绘制到Canvas上，加快了绘制速度。过程为：
1. 通过transferToImageBitmap方法将离屏画布最近渲染的图像创建为一个ImageBitmap对象。
2. 通过CanvasRenderingContext2D对象的transferFromImageBitmap方法显示给定的ImageBitmap对象。

@Entry
@Component
struct CanvasExample2 {
  //用来配置CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。true表明开启抗锯齿
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  //用来创建OffscreenCanvas对象，width为离屏画布的宽度，height为离屏画布的高度。通过在canvas中调用OffscreenCanvasRenderingContext2D对象来绘制。
  private offCanvas: OffscreenCanvas = new OffscreenCanvas(600, 600)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#F5DC62')
        .onReady(() => {
          let offContext = this.offCanvas.getContext("2d", this.settings)
          //可以在这里绘制内容
          offContext.strokeRect(50, 50, 200, 150);
          //将离屏绘制渲染的图像在普通画布上显示
          let image = this.offCanvas.transferToImageBitmap();
          this.context.transferFromImageBitmap(image);
        })
    }
    .width('100%')
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

说明
在画布组件中，通过CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象在Canvas组件上进行绘制时调用的接口相同，另接口参数如无特别说明，单位均为vp。

在Canvas上加载Lottie动画时，需要先按照如下方式下载Lottie。
```
import lottie from '@ohos/lottie'
```

初始化画布组件

onReady(event: () => void)是Canvas组件初始化完成时的事件回调，调用该事件后，可获取Canvas组件的确定宽高，进一步使用CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象调用相关API进行图形绘制。

Canvas(this.context)
  .width('100%')
  .height('100%')
  .backgroundColor('#F5DC62')
  .onReady(() => {
    this.context.fillStyle = '#0097D4';
    this.context.fillRect(50, 50, 100, 100);
  })

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

画布组件绘制方式

在Canvas组件生命周期接口onReady()调用之后，开发者可以直接使用canvas组件进行绘制。或者可以脱离Canvas组件和onReady()生命周期，单独定义Path2d对象构造理想的路径，并在onReady()调用之后使用Canvas组件进行绘制。

通过CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象直接调用相关API进行绘制。

Canvas(this.context)
  .width('100%')
  .height('100%')
  .backgroundColor('#F5DC62')
  .onReady(() => {
    this.context.beginPath();
    this.context.moveTo(50, 50);
    this.context.lineTo(280, 160);
    this.context.stroke();
   })

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

先单独定义path2d对象构造理想的路径，再通过调用CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象的stroke接口或者fill接口进行绘制

Canvas(this.context)
  .width('100%')
  .height('100%')
  .backgroundColor('#F5DC62')
  .onReady(() => {
     let region = new Path2D();
     region.arc(100, 75, 50, 0, 6.28);
     this.context.stroke(region);
  })

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

画布组件常用方法

OffscreenCanvasRenderingContext2D对象和CanvasRenderingContext2D对象提供了大量的属性和方法，可以用来绘制文本、图形，处理像素等，是Canvas组件的核心。常用接口有[fill]（对封闭路径进行填充）、[clip]（设置当前路径为剪切路径）、[stroke]（进行边框绘制操作）等等，同时提供了[fillStyle]（指定绘制的填充色）、[globalAlpha]（设置透明度）与[strokeStyle]（设置描边的颜色）等属性修改绘制内容的样式。将通过以下几个方面简单介绍画布组件常见使用方法：

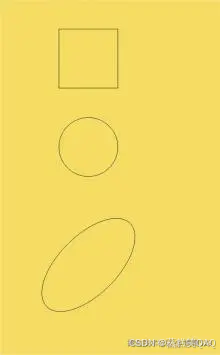

基础形状绘制。

可以通过[arc]（绘制弧线路径）、 [ellipse]（绘制一个椭圆）、[rect]（创建矩形路径）等接口绘制基础形状。

Canvas(this.context)
  .width('100%')
  .height('100%')
  .backgroundColor('#F5DC62')
  .onReady(() => {
     //绘制矩形
     this.context.beginPath();
     this.context.rect(100, 50, 100, 100);
     this.context.stroke();
     //绘制圆形
     this.context.beginPath();
     this.context.arc(150, 250, 50, 0, 6.28);
     this.context.stroke();
     //绘制椭圆
     this.context.beginPath();
     this.context.ellipse(150, 450, 50, 100, Math.PI * 0.25, Math.PI * 0, Math.PI * 2);
     this.context.stroke();
  })

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

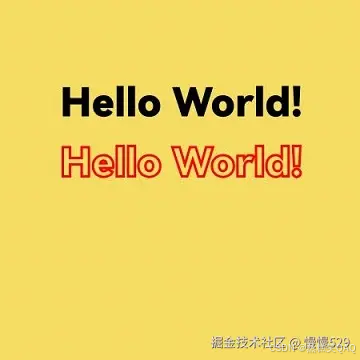

文本绘制。

可以通过[fillText]（文本填充）、[strokeText]（文本描边）等接口进行文本绘制，示例中设置了font为50像素高加粗的"sans-serif"字体，然后调用fillText方法在(50, 100)处绘制文本"Hello World!"，设置strokeStyle为红色，lineWidth为2，font为50像素高加粗的"sans-serif"字体，然后调用strokeText方法在(50, 150)处绘制文本"Hello World!"的轮廓。

Canvas(this.context)
  .width('100%')
  .height('100%')
  .backgroundColor('#F5DC62')
  .onReady(() => {
    // 文本填充
    this.context.font = '50px bolder sans-serif';
    this.context.fillText("Hello World!", 50, 100);
    // 文本描边
    this.context.strokeStyle = "#ff0000"
    this.context.lineWidth = 2
    this.context.font = '50px bolder sans-serif';
    this.context.strokeText("Hello World!", 50, 150);
  })

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

绘制图片和图像像素信息处理。

可以通过[drawImage]（图像绘制）、[putImageData]（使用[ImageData]数据填充新的矩形区域）等接口绘制图片，通过[createImageData]（创建新的ImageData 对象）、[getPixelMap]（以当前canvas指定区域内的像素创建[PixelMap]对象）、[getImageData]（以当前canvas指定区域内的像素创建ImageData对象）等接口进行图像像素信息处理。

@Entry
@Component
struct GetImageData {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private offCanvas: OffscreenCanvas = new OffscreenCanvas(600, 600)
  private img: ImageBitmap = new ImageBitmap("/common/images/1234.png")

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#F5DC62')
        .onReady(() => {
          let offContext = this.offCanvas.getContext("2d", this.settings)
          // 使用drawImage接口将图片画在（0，0）为起点，宽高130的区域
          offContext.drawImage(this.img, 0, 0, 130, 130);
          // 使用getImageData接口，获得canvas组件区域中，（50，50）为起点，宽高130范围内的绘制内容
          let imagedata = offContext.getImageData(50, 50, 130, 130);
          // 使用putImageData接口将得到的ImageData画在起点为（150， 150）的区域中
          offContext.putImageData(imagedata, 150, 150);
          // 将离屏绘制的内容画到canvas组件上
          let image = this.offCanvas.transferToImageBitmap();
          this.context.transferFromImageBitmap(image);
        })
    }
    .width('100%')
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

其他方法。

Canvas中还提供其他类型的方法。渐变（[CanvasGradient]对象）相关的方法：[createLinearGradient]创建一个线性渐变色）、[createRadialGradient]（创建一个径向渐变色）等。

Canvas(this.context)
  .width('100%')
  .height('100%')
  .backgroundColor('#F5DC62')
  .onReady(() => {
    //创建一个径向渐变色的CanvasGradient对象
    let grad = this.context.createRadialGradient(200, 200, 50, 200, 200, 200)
    //为CanvasGradient对象设置渐变断点值，包括偏移和颜色
    grad.addColorStop(0.0, '#E87361');
    grad.addColorStop(0.5, '#FFFFF0');
    grad.addColorStop(1.0, '#BDDB69');
    //用CanvasGradient对象填充矩形
    this.context.fillStyle = grad;
    this.context.fillRect(0, 0, 400, 400);
  })

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

场景示例

规则基础形状绘制。

@Entry
@Component
struct ClearRect {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#F5DC62')
        .onReady(() => {
          // 设定填充样式，填充颜色设为蓝色
          this.context.fillStyle = '#0097D4';
          // 以(50, 50)为左上顶点，画一个宽高200的矩形
          this.context.fillRect(50, 50, 200, 200);
          // 以(70, 70)为左上顶点，清除宽150高100的区域
          this.context.clearRect(70, 70, 150, 100);
        })
    }
    .width('100%')
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

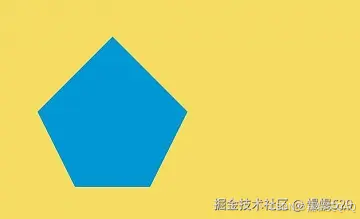

不规则图形绘制。

@Entry
@Component
struct Path2d {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

  build() {
    Row() {
      Column() {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#F5DC62')
          .onReady(() => {
            // 使用Path2D的接口构造一个五边形
            let path = new Path2D();
            path.moveTo(150, 50);
            path.lineTo(50, 150);
            path.lineTo(100, 250);
            path.lineTo(200, 250);
            path.lineTo(250, 150);
            path.closePath();
            // 设定填充色为蓝色
            this.context.fillStyle = '#0097D4';
            // 使用填充的方式，将Path2D描述的五边形绘制在canvas组件内部
            this.context.fill(path);
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传
