一、MSTP+VRRP组合介绍:

MSTP（Multiple Spanning Tree Protocol，多生成树协议）和VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是两种在网络设计中经常结合使用的协议，它们共同为网络提供更高的可靠性和优化的性能。
vrrp

MSTP介绍

MSTP是STP（Spanning Tree Protocol）的一种改进版本，它允许网络设计者为每个VLAN创建独立的生成树，从而更精细地控制网络流量和冗余路径。通过这种方式，MSTP能够避免整个网络因为单个VLAN的变更而重新计算生成树，提高了网络的稳定性和带宽利用率。在复杂的网络环境中，MSTP通过将多个VLAN映射到一个或几个生成树实例中，减少了生成树的数量，简化了管理复杂度。

VRRP介绍

VRRP是一种容错协议，它通过在一组路由器（也称为VRRP组）中创建一个虚拟路由器的概念，来提供默认网关的冗余。在这个组中，有一台路由器被选举为Master（主路由器），负责处理发往虚拟IP地址的数据包，而其他路由器作为Backup（备份路由器），监听Master的状态。如果Master发生故障，Backup路由器会自动接管，成为新的Master，这一过程对于终端用户来说几乎是无缝的，确保了网络服务的连续性。

MSTP+VRRP组合

将MSTP与VRRP组合使用，可以实现网络的高可靠性和负载均衡，具体优势包括：

1. 链路冗余与环路避免：

MSTP负责消除网络中的物理环路，确保数据帧不会陷入循环传输中，同时允许备份链路的存在以提高网络的物理连接可靠性。

2. 默认网关冗余：

VRRP提供了逻辑上的默认网关冗余，确保即使实际的网关设备出现故障，网络流量也能迅速切换到备用设备，维持业务连续性。

3. 负载均衡：

在配置VRRP负载分担时，可以通过设置多个虚拟路由器实例，让多台设备同时分担网络流量，提升网络带宽的利用率。

4. 精细的VLAN管理

：MSTP允许为不同的VLAN设置独立的生成树策略，使得网络流量更加有序，配合VRRP可以为不同VLAN的服务提供独立且可靠的默认网关。

5. 简化配置与维护：

虽然MSTP和VRRP各自具有一定的配置复杂度，但结合使用可以简化大型网络的设计，减少配置错误，提高网络的可管理性。

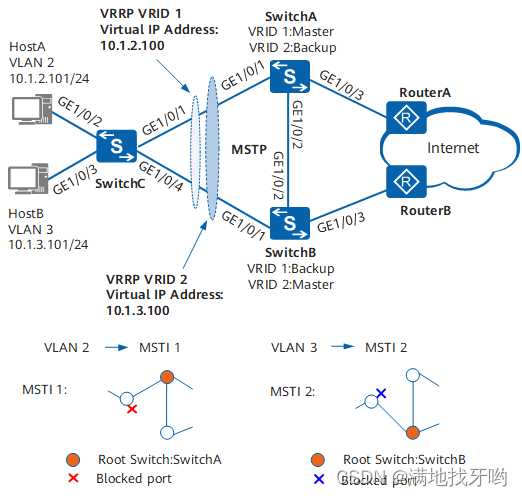

在实际应用中，例如企业园区网，接入层交换机（如SwitchC）通过双上行链路连接到汇聚层交换机（SwitchA和SwitchB），在汇聚层配置VRRP以提供冗余网关，同时在全网启用MSTP来阻止由于冗余链路引入的环路问题。这样，即使某条链路或某个设备出现问题，网络仍能保持稳定运行，且流量能够高效转发。

二、MSTP+VRRP配置思路和实例:

华为设备上配置MSTP+VRRP的思路和实例大致可以按照以下步骤进行：

配置思路

1. 规划网络结构：首先，确定网络的VLAN划分、IP地址分配以及MSTP和VRRP的策略，包括哪些VLAN需要通过MSTP实现负载分担，以及VRRP如何在多台设备间分配虚拟IP地址。

2. 配置MSTP：

定义MST域：在所有参与MSTP的交换机上配置相同的MST域名。
创建MST实例：为不同的VLAN创建对应的MST实例（MSTI），比如VLAN2映射到MSTI1，VLAN3映射到MSTI2。
指定根桥与备份根桥：为每个MSTI配置优先级，使得首选的交换机成为根桥，次要的交换机成为备份根桥。
配置端口角色和路径开销：根据网络拓扑，配置交换机的端口为根端口、指定端口或边缘端口，并调整路径开销值以优化路径选择。

3. 配置VRRP：

创建VRRP组：在需要提供冗余网关的设备上创建VRRP组，并分配虚拟IP地址。
设定优先级：为主用路由器和备用路由器设定优先级，优先级高的设备将成为Master。
启用VRRP跟踪接口（可选）：确保当物理接口故障时，VRRP状态能相应切换。
配置通告间隔（可选）：调整VRRP报文发送间隔，加快故障检测速度。

实例配置示例

假设有一个简单的网络拓扑，包含两台华为交换机SW0和SW1，需要配置MSTP以防止环路，并且使用VRRP为网络提供冗余网关服务。

MSTP配置示例（在SW0和SW1上执行）：

system-view
[SW0] stp mode mstp
[SW0] stp region-configuration
[SW0-mst-region] region-name RegionA
[SW0-mst-region] revision-level 1
[SW0-mst-region] instance 1 vlan 2
[SW0-mst-region] instance 2 vlan 3
[SW0-mst-region] active region-configuration
[SW0] interface GigabitEthernet 0/0/1
[SW0-GigabitEthernet0/0/1] stp point-to-point force-true
[SW0] return

[SW1] stp mode mstp
[SW1] stp region-configuration
[SW1-mst-region] region-name RegionA
[SW1-mst-region] revision-level 1
[SW1-mst-region] instance 1 vlan 2
[SW1-mst-region] instance 2 vlan 3
[SW1-mst-region] active region-configuration
[SW1] interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1] stp point-to-point force-true
[SW1] return

VRRP配置示例（在SW0和SW1上执行，假设VLAN2的网关为10.0.2.1）：

[SW0] interface Vlanif 2
[SW0-Vlanif2] ip address 10.0.2.1 255.255.255.0
[SW0-Vlanif2] vrrp vrid 1 virtual-ip 10.0.2.1
[SW0-Vlanif2] vrrp vrid 1 priority 120
[SW0-Vlanif2] return

[SW1] interface Vlanif 2
[SW1-Vlanif2] ip address 10.0.2.2 255.255.255.0
[SW1-Vlanif2] vrrp vrid 1 virtual-ip 10.0.2.1
[SW1-Vlanif2] return

以上配置中，SW0被设置为VRRP组1的主用设备，因为其VRRP优先级设为120（高于默认值100）。SW1则作为备份设备。MSTP配置确保了VLAN2和VLAN3的流量在两个交换机之间有效负载分担，而VRRP确保了VLAN2的网关冗余。

请根据实际网络环境调整VLAN、IP地址、优先级等参数。

三、MSTP+VRRP故障分析及处理:

华为MSTP+VRRP结合使用时，可能遇到的真实故障及其分析处理方法可以从几个常见场景来探讨：

故障场景一：MSTP实例配置不一致导致的VRRP异常

故障现象：网络中部分VLAN的流量不正常，VRRP备份组状态频繁变化，甚至出现双主或多主现象。

分析：检查发现，MSTP配置在不同交换机上不一致，导致某些VLAN映射到不同的MST实例，或者实例配置的修订级别不一致，造成生成树计算混乱，影响了VRRP的正常选举和切换。

处理：

使用display stp region-configuration命令检查所有交换机上的MST域配置，确保地区名称、修订级别和VLAN到实例映射完全一致。
使用stp region-configuration命令进入配置模式，修正不一致的配置，必要时重新激活区域配置。
重新配置VRRP，确保VRRP所在VLAN的MST实例正确无误，然后检查VRRP状态是否恢复正常。

故障场景二：MSTP阻塞端口影响VRRP备份路径

故障现象：网络中某台交换机的某个端口被MSTP阻塞，导致VRRP备份路径失效，影响业务连续性。

分析：可能是MSTP配置不当或链路状态改变导致生成树算法错误地阻塞了关键的备份路径。

处理：

使用display stp brief和display stp interface [interface-name]查看端口状态和角色，确认是否为预期的阻塞状态。
检查相关端口的链路类型设置（access/trunk）、端口优先级和路径开销，确保符合网络设计。
如有必要，调整MSTP配置，如改变端口优先级或路径开销，或手动强制指定某些端口的角色，以解除不必要的阻塞。

故障场景三：VRRP备份组震荡

故障现象：VRRP备份组频繁在Master和Backup状态间切换，影响网络稳定性和业务质量。

分析：可能是由于VRRP配置错误、心跳线质量问题、网络拥塞或MSTP与VRRP交互异常引起。

处理：

检查VRRP配置，确保优先级设置合理，没有配置冲突，心跳间隔和超时时间设置恰当。
使用display vrrp命令查看VRRP状态和报文统计，检查是否有频繁的VRRP报文丢失或延迟。
确认MSTP是否正确隔离了VRRP心跳流量，避免生成树的计算影响VRRP的稳定性。
如果心跳链路经过了MSTP管理的链路，考虑使用Link Aggregation或调整MSTP配置以保障心跳链路的稳定性。

整体建议

定期审计和同步MSTP与VRRP配置，确保所有参与设备的配置一致。
在网络变更后，进行彻底的测试，包括模拟故障切换，以验证配置的正确性和网络的稳定性。
使用华为设备的诊断工具和日志系统，如display logbuffer查看系统日志，帮助快速定位问题。
对于复杂网络，考虑使用专业网络管理软件或华为eSight等网管系统，进行统一管理和故障预警。

四、MSTP+VRRP真实故障案例:

有一个具体的华为MSTP+VRRP结合使用的真实故障案例涉及到VRRP备份组震荡的问题，以下是对该案例的简要分析与处理过程：

故障案例：Backup状态的VRRP备份组震荡

故障现象：
网络中配置了MSTP与VRRP以增强网络的可靠性和负载均衡能力，但运维人员发现某VRRP备份组频繁在Backup设备之间震荡，导致用户连接不稳定，业务受到影响。

分析处理步骤：

1. 初步排查：

首先，运维团队检查了VRRP配置，确认优先级设置、虚拟IP地址、认证方式等基础配置均正确无误。同时，通过display vrrp命令查看VRRP状态，发现Backup设备状态频繁变化，且没有明显的故障提示。

2. 网络监测

：利用网络监控工具检查网络中的丢包情况，发现VRRP心跳报文存在丢包现象。进一步追踪发现，丢包主要发生在MSTP域内的某些交换机接口。

3. MSTP配置检查：

考虑到VRRP心跳流量可能被MSTP错误处理，团队检查了MSTP配置，特别是VRRP心跳路径上的端口是否配置为边缘端口（Edge Port），以及是否正确划分VLAN到MST实例。发现VRRP心跳链路所在的接口未被正确标识为Edge Port，可能导致了不必要的BPDU处理，干扰了VRRP心跳。

4. 配置优化：

根据分析结果，对涉及VRRP心跳的交换机接口配置进行了调整，将其设置为Edge Port，以避免BPDU的处理影响VRRP通信。此外，还检查并调整了MSTP的路径开销和端口优先级，确保MSTP不会因为拓扑变化而影响VRRP的稳定性。

5. 测试与验证：

配置更改后，进行了多轮测试，包括模拟链路故障、观察VRRP状态切换以及监控网络流量与丢包情况。确认VRRP备份组震荡问题得到解决，业务连续性得以恢复。

6. 总结与预防：

最后，团队总结经验，优化了配置管理流程，增加了定期检查MSTP与VRRP配置一致性、网络健康度检查的机制，并建立了更完善的故障应急预案。

此案例展示了在MSTP与VRRP联合部署环境中，细致的配置管理与故障排查流程对于确保网络稳定运行的重要性。正确的配置与维护策略能够有效避免此类故障的发生。

五、MSTP+VRRP常见问题:

华为MSTP（多生成树协议）与VRRP（虚拟路由器冗余协议）结合使用时，可能会遇到一些常见问题，下面列举并解释这些问题及其解决方案：
