一、华为 VBST协议的介绍

华为VBST（VLAN-Based Spanning Tree）是一种生成树协议，它是华为公司针对传统生成树协议（STP）和快速生成树协议（RSTP）在VLAN环境下的局限性而提出的解决方案。VBST的核心思想是在每个VLAN内独立运行生成树算法，从而使得不同VLAN的流量能够通过不同的路径转发，实现了VLAN间的流量负载分担和更细粒度的网络冗余管理。

VBST的主要特点包括：

独立生成树：在每个VLAN内构建独立的生成树，这意味着不同VLAN的网络流量可以在物理链路上实现负载均衡，提高了网络资源的利用率。
简化配置与管理：与MSTP相比，VBST没有复杂的实例配置，对于用户来说配置更为直观简便，降低了管理复杂度。
兼容性：虽然VBST是华为特有的协议，但它支持与其他厂商的生成树协议如PVST/PVST+、Rapid PVST+等进行互通，确保了异构网络环境下的互操作性。
基本概念沿用：VBST沿用了STP/RSTP的基本概念，如根桥选举、端口角色（根端口、指定端口、备用端口、备份端口和边缘端口）、定时器（Hello Time, Forward Delay, Max Age）等，便于技术人员理解和操作。
故障恢复与收敛：尽管不如MSTP那样快速，但相比传统的STP，VBST能够更快地检测并响应网络变化，缩短了网络收敛时间，提升了网络的稳定性和可用性。
流量隔离与优化：由于每个VLAN都有自己的生成树，可以更好地隔离不同VLAN的广播风暴，优化网络流量路径，提升网络性能。

总之，华为VBST协议通过在每个VLAN内独立构建生成树，提供了灵活的网络冗余管理能力，简化了配置复杂度，同时也增强了网络的稳定性和效率，特别是在需要对不同VLAN流量进行精细管理的网络环境中，有着显著的优势。

二、华为 VBST协议的配置实例及思路

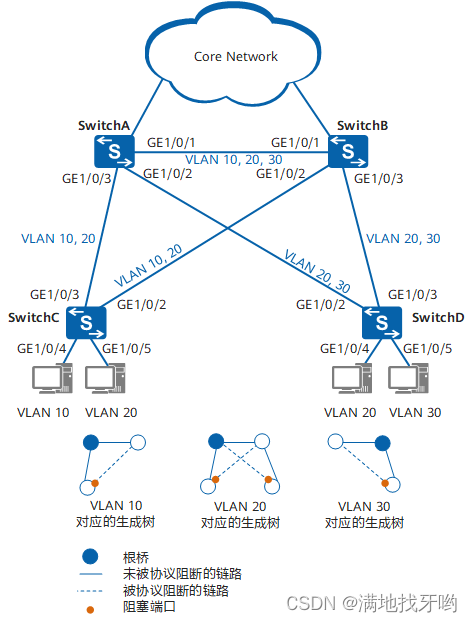

在这里插入图片描述

配置华为VBST协议的基本思路和步骤如下，以确保在环形网络中的交换机（例如SwitchA、SwitchB、SwitchC、SwitchD）中实现特定的VLAN生成树拓扑结构为例：

配置思路：

启用VBST模式：首先，在所有参与VBST的交换机上，需要将生成树协议模式设置为VBST模式。
```
[SwitchX] stp mode vbst
```

配置根桥和备份根桥：为每个VLAN手动指定根桥和备份根桥，以确保网络的可靠性和预期的流量流向。

[SwitchA] stp vlan 10 priority 4096  // 设置SwitchA为VLAN 10的根桥
[SwitchB] stp vlan 10 priority 8192  // 设置SwitchB为VLAN 10的备份根桥
[SwitchA] stp vlan 20 priority 4096  // 设置SwitchA为VLAN 20的根桥
[SwitchB] stp vlan 20 priority 8192  // 设置SwitchB为VLAN 20的备份根桥
[SwitchB] stp vlan 30 priority 4096  // 设置SwitchB为VLAN 30的根桥
[SwitchA] stp vlan 30 priority 8192  // 设置SwitchA为VLAN 30的备份根桥

调整路径开销：为了控制某些端口在生成树中的状态，可以人为增加其路径开销，使之在生成树计算中不作为转发路径。

[SwitchC] interface GigabitEthernet 0/0/2
[SwitchC-GigabitEthernet0/0/2] stp cost 3000  // 在VLAN 10和20中增加路径开销
[SwitchD] interface GigabitEthernet 0/0/2
[SwitchD-GigabitEthernet0/0/2] stp cost 3000  // 在VLAN 20和30中增加路径开销

配置其他参数（可选）：根据需要，可以配置其他STP相关参数，如端口优先级、端口状态、边缘端口等，以优化网络性能和可靠性。
验证配置：最后，使用命令检查VBST的配置状态，确保生成树按照预期构建。
```
[SwitchX] display stp brief
```
监控与维护：定期检查生成树的状态，确保网络稳定运行，必要时调整配置。

注意事项：

在配置之前，确保对网络拓扑有清晰的理解，避免配置错误导致网络中断。
根据实际网络需求调整优先级和路径开销，以达到最佳的流量分配和冗余效果。
使用stp enable命令可以全局启用生成树协议，如果之前未启用。

以上是配置华为VBST协议的一个基本实例和思路，具体配置细节可能需要根据实际网络环境和设备型号进行适当调整。

三、华为 VBST协议真实故障案例分析

我找到了一个关于华为设备在使用VBST协议时遇到的真实故障案例摘要。这个案例涉及到了VBST与PVST+协议对接时的问题，具体情况如下：

故障案例概要：

时间: 2016年1月28日
环境: 涉及到华为设备与思科设备共同组成的网络环境中，其中华为设备使用VBST协议，而思科设备则采用PVST+协议。
故障现象: 网络中出现了MAC地址漂移的记录，表明网络中存在环路，影响了网络的正常运行。
分析与排查:
- 故障期间，不仅华为设备，思科设备也记录了MAC漂移，这强烈提示网络中存在环路问题。
- 由于VBST是一种基于MSTP的变种，旨在实现整个交换网络内所有VLAN共享一棵生成树，而PVST+则是为每个VLAN创建独立的生成树，两者的兼容性问题可能导致了此次故障。
- 排查过程可能包括检查配置错误、接口状态、生成树配置不一致或不兼容情况等。

解决措施:

具体的解决步骤没有详细说明，但通常解决此类问题的方法包括：
- 确认和调整生成树协议之间的兼容性配置，可能需要在华为设备上模拟PVST+的行为来增强互操作性，或者调整网络设计减少不同生成树协议间的直接交互。
- 检查并修正可能引起环路的物理连接或逻辑配置，比如错误的Trunk配置、不必要的环回链路等。
- 使用专业的网络管理工具或命令行，如display stp等，来监控生成树状态，定位问题接口或VLAN，并做相应调整。

这个案例强调了在多厂商网络环境中，不同生成树协议的对接需谨慎处理，确保正确配置以防止网络环路和业务中断。

四、华为 VBST协议的常用问题

华为VBST（Virtual Bridged Spanning Tree）协议作为MSTP（Multiple Spanning Tree Protocol）的一种变体，主要用于优化和管理虚拟局域网（VLAN）环境中的冗余链路，避免广播风暴和环路问题。在实际部署和运维过程中，可能会遇到一些常见问题，以下是一些归纳：

BPDU接收问题：VBST依赖于周期性的BPDU（Bridge Protocol Data Units）来维护生成树的状态。如果根端口或其他阻塞端口停止接收上游交换模块发送的BPDU，可能导致端口状态错误地改变，引发网络中断。这可能是由于链路质量问题、单向链路故障或配置不当造成。
生成树计算缓慢：在环形网络中，如果端口加入了过多与业务无关的VLAN，可能会导致大量的BPDU报文流通，从而影响生成树的快速收敛，造成网络震荡。优化VLAN配置，确保每个端口只加入必要的VLAN，可以缓解这一问题。
协议兼容性问题：当华为设备运行VBST与思科设备的PVST+协议对接时，由于协议机制的根本差异，可能会遇到互操作性挑战。解决这类问题通常需要在华为设备上启用特定的兼容性设置，如域摘要侦听功能，以确保协议间能够正确交互。
配置错误：不正确的VBST全局或端口配置（如设备优先级、端口优先级、实例映射等）可能导致生成树拓扑不正确，影响网络流量的正常转发。定期审查和验证配置是必要的。
资源消耗：在大规模网络中，VBST的计算复杂度较高，可能会对交换机的CPU和内存资源造成较大负担。监控网络设备资源使用情况，确保足够的硬件资源分配，对于维持网络稳定至关重要。
网络抖动与不稳定：生成树的频繁重新计算（例如，由于频繁的链路变动或配置修改）可能导致网络短暂中断或性能下降。合理规划网络结构，减少不必要的变动，可以提高网络稳定性。
软件与固件兼容性：不同版本的华为设备软件可能对VBST的支持程度和行为有细微差别，确保所有设备运行在推荐或兼容的软件版本上，避免因软件不兼容引发的问题。
