华为 OSPF协议的介绍配置实例以及故障案例分析-值得收藏

一、华为 OSPF协议的介绍

华为设备支持的OSPF（Open Shortest Path First，开放式最短路径优先）协议是一种广泛使用的内部网关协议(IGP)，适用于IP网络。它是IETF（Internet Engineering Task Force）标准文档定义的一种链路状态路由协议，主要特点和功能包括：

1. 链路状态路由算法

OSPF基于Dijkstra的最短路径优先算法（SPF算法），每个路由器都构建一个完整的网络拓扑图（即链路状态数据库LSDB），并根据这个数据库计算出到达网络中每个节点的最短路径树，以此决定路由选择。

2. 区域划分

OSPF支持将网络划分为多个区域（Area），每个区域维护自己的LSDB，减少了LSDB的大小和路由更新的开销。常见的区域类型有骨干区域（Area 0）、常规区域和特殊区域（如Stub区域、Totally Stub区域、NSSA区域等）。

3. 快速收敛

OSPF通过周期性的发送Hello报文维护邻居关系，并且在网络拓扑发生变化时能够迅速泛洪这一变化信息，从而快速重新计算路由，实现网络的快速收敛。

4. 分级路由

骨干区域的设计使得非骨干区域之间的通信必须经过骨干区域，这样的分级架构有利于大型网络的管理和路由控制。

5. 支持VLSM和CIDR

OSPF自然支持可变长子网掩码(VLSM)和无类别域间路由(CIDR)，有助于高效利用IP地址空间。

6. 认证机制

为了增强安全性，OSPF支持多种认证方式，包括明文认证、MD5认证等，保护路由信息免受恶意篡改。

7. 路由类型

OSPF区分内部路由（Intra-Area Route）、区域间路由（Inter-Area Route）和外部路由（External Route），其中外部路由又分为Type 1（E1）和Type 2（E2）两种类型，用于引入非OSPF网络（如通过BGP学到的路由）。

8. 报文类型

OSPF协议中使用多种报文类型来实现其功能，包括Hello报文、数据库描述报文（DD）、链路状态请求报文（LSR）、链路状态更新报文（LSU）和链路状态确认报文（LSAck）。

9. 灵活的路由策略

通过使用路由策略（如route-policy）、访问控制列表(ACL)、前缀列表(ip-prefix)等工具，OSPF支持复杂的路由控制和过滤，满足特定的网络设计需求。

华为设备上的OSPF配置通常涉及全局启用OSPF进程、指定路由器的Router ID、定义网络类型（如点到点P2P、广播多路访问Broadcast、非广播多路访问NBMA等）、配置区域、宣告网络、设置认证等步骤。通过精细的配置，OSPF能有效地支持和优化中大型网络的路由选择和数据传输。

二、华为 OSPF协议的配置实例以及思路

配置华为设备上的OSPF协议，无论是单区域还是多区域配置，都遵循一定的基本步骤和思路。以下是一个简化的配置实例，以单区域为例，展示华为设备上配置OSPF的基本步骤和思路：

配置思路：

1. 全局启用OSPF进程：首先需要在设备上全局启用OSPF，并为其分配一个进程ID，通常选择1。

2. 设置Router ID：OSPF使用Router ID来唯一标识路由器，一般建议手动配置，可以是任意的IPv4地址格式，但必须保证在自治系统内唯一。

3. 宣告网络：根据网络类型（点到点、广播多路访问等），配置接口参与OSPF，并宣告相关的直连网络。

4. 配置认证（可选）：为了增加安全性，可以在区域或接口级别配置OSPF认证。

5. 查看和验证配置：最后，通过命令检查OSPF的邻居状态、路由表等，确保配置正确无误。

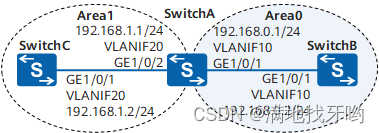

配置实例：

假设我们有两个华为路由器RTA和RTB，它们属于同一个OSPF区域0，现在要在这两个设备上配置OSPF单区域。

RTA的配置示例：

system-view
[HUAWEI] sysname RTA
[RTA] interface GigabitEthernet 0/0/0
[RTA-GigabitEthernet0/0/0] ip address 192.168.1.1 255.255.255.0
[RTA-GigabitEthernet0/0/0] ospf enable
[RTA-GigabitEthernet0/0/0] ospf network-type broadcast
[RTA] ospf 1
[RTA-ospf-1] area 0
[RTA-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255
[RTA] router-id 1.1.1.1

RTB的配置示例：

system-view
[HUAWEI] sysname RTB
[RTB] interface GigabitEthernet 0/0/0
[RTB-GigabitEthernet0/0/0] ip address 192.168.1.2 255.255.255.0
[RTB-GigabitEthernet0/0/0] ospf enable
[RTB-GigabitEthernet0/0/0] ospf network-type broadcast
[RTB] ospf 1
[RTB-ospf-1] area 0
[RTB-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255
[RTB] router-id 2.2.2.2

验证配置：

在每台设备上执行以下命令，检查OSPF邻居状态和路由信息：

[RTA] display ospf peer
[RTA] display ip routing-table protocol ospf

同样的命令也适用于RTB。如果配置正确，应该能看到RTA和RTB之间建立了OSPF邻居关系，并且在路由表中能看到通过OSPF学习到的路由条目。

请注意，实际网络环境可能更为复杂，需要根据具体情况调整配置，比如考虑接口类型、认证方式、特殊区域的设置等。

三、华为 OSPF协议的故障案例

华为设备在运行OSPF协议时，可能会遇到多种故障情况。以下是几个真实的故障案例及其简要分析和解决办法：

1. OSPF邻居Down故障案例：

• 故障现象：OSPF邻居状态显示为Down，导致路由信息无法正确同步。
• 故障分析：可能的原因包括接口配置不一致（如网络类型不匹配、认证信息错误）、OSPF进程ID不匹配、Hello报文发送间隔或死亡时间配置不一致等。
• 解决步骤：
  1. 使用 display ospf error 命令查看是否有OSPF配置错误或接口问题。
  2. 检查两端的OSPF配置，包括Hello间隔、Dead间隔、认证方式和密码。
  3. 确认接口的网络类型与物理连接相符（如点到点、广播多路访问）。
  4. 使用 display ospf peer 查看邻居详细状态，根据提示进行故障排除。

2. OSPF区域规划不合理导致业务大面积故障：

• 故障现象：由于OSPF区域划分不当，导致路由计算错误，影响了大量业务。
• 故障分析：区域设计不合理，如非骨干区域之间直接交互路由信息，或骨干区域划分不连续，影响了路由的有效传播。
• 解决办法：重新规划OSPF区域结构，确保所有非骨干区域都与骨干区域直接相连，修正区域间路由传递规则，必要时重新配置区域类型和路由汇总。

3. OSPF邻居无法达到FULL状态：

• 故障现象：邻居状态停留在Exchange或更低状态，无法进入FULL状态。
• 故障分析：可能是因为MTU不匹配、路由环路、数据库同步问题等。
• 解决步骤：
  1. 检查并调整两端接口的MTU值，确保一致。
  2. 使用 display ospf lsdb 查看链路状态数据库，排查是否存在数据库同步问题。
  3. 确认没有配置错误导致的路由环路，如不必要的重分布或路由泄露。

4. CPU利用率过高导致OSPF邻居振荡：

• 故障现象：设备CPU使用率持续高企，OSPF邻居频繁上下线。
• 故障分析：CPU过载可能因过多的协议处理、硬件故障或软件bug引起。
• 解决办法：
  1. 执行 display cpu-usage 检查CPU使用情况。
  2. 分析高CPU使用率的具体原因，如关闭不必要的服务或进程，优化配置。
  3. 如有必要，升级设备软件版本或联系技术支持。

这些案例展示了在实际网络运营中可能遇到的OSPF故障场景及相应的排查和解决思路。面对具体故障时，结合网络实际情况和日志信息，进行细致的分析和逐步排查是关键。

四、华为 OSPF协议的常见问题

华为设备上运行OSPF协议时，用户和技术人员常遇到的问题包括但不限于以下几点：

1. 邻居关系建立失败：

• 原因：可能由于接口OSPF配置不正确、Hello间隔或Dead间隔不匹配、认证配置错误、网络类型不一致、子网掩码不匹配或物理链路问题。
• 解决：检查并纠正上述配置，使用 display ospf error 和 display ospf peer 命令辅助诊断。

2. 路由计算错误或缺失：

• 原因：可能是区域划分不合理、路由汇总配置错误、LSA泛洪问题、路由策略配置不当或AS外部路由引入配置问题。
• 解决：检查OSPF区域设计和路由策略，确保正确配置路由聚合和外部路由引入。

3. 性能问题：

• 原因：大量LSA导致数据库膨胀、频繁的LSA泛洪、CPU或内存资源不足。
• 解决：优化网络设计，如合理划分区域、限制LSA传播范围、检查并优化硬件资源配置。

4. 安全问题：

• 原因：缺乏适当的认证机制、恶意路由注入、OSPF攻击（如DoS攻击）。
• 解决：实施OSPF认证（明文、MD5或更安全的认证类型），监控和过滤不信任的LSA，部署安全策略。

5. 多区域配置复杂性：

• 挑战：理解并正确配置区域类型（如Stub、Totally Stub、NSSA等）、ABR（区域边界路由器）和ASBR（自治系统边界路由器）角色。
• 解决：深入学习OSPF区域特性，合理规划区域边界，明确各路由器角色，细致配置。

6. OSPF与静态路由或其他动态路由协议共存问题：

• 挑战：路由选择混乱、路由黑洞、路由环路。
• 解决：使用适当的路由优先级（Preference）和本地优先级（Local Preference），正确配置路由引入策略，避免环路。

7. 配置更新与同步问题：

• 挑战：配置更改未同步、非同步更新导致的短暂路由中断。
• 解决：使用Graceful Restart特性减少重启引起的中断，确保配置变更后的验证步骤，使用VRRP或HSRP等冗余协议提高可靠性。

解决这些问题通常需要综合运用网络知识、华为设备命令行操作技能以及对OSPF协议深入的理解。
