1:扫描间隔 和扫描窗 和持续扫描时间

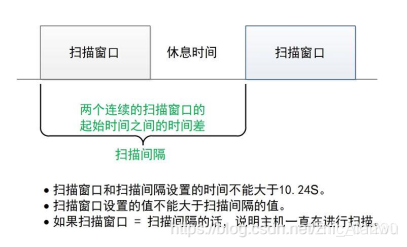

每次扫描,设备打开接收器去监听广播设备,这称为一个扫描事件,扫描事件有两个时间参数:扫描窗口和扫描间隔:
扫描窗口(scan window):一次扫描进行的时间宽度。
扫描间隔(scan interval):两个连续的扫描窗口的起始时间之间的时间差,包括扫描休息的时间和扫描进行的时间
active:是否主动扫描,配置为1则是主动扫描,0则是被动扫描
interval:扫描间隔,控制器间隔多长时间扫描一次,也就是两个连续的扫描窗口开始时间的时间间隔。在 NRF 上设置为 0x0004 and 0x4000 in 0.625ms units(2.5ms 到 10.24s)
window:扫描窗口,每次扫描所持续的时间,在持续时间内,扫描设备一直在广播信道上运行。在 NRF 上设置为 0x0004 and 0x4000 in 0.625ms units(2.5ms 到 10.24s)
filter_policy:扫描筛选策略,也就是说接受任何广播数据或者仅仅接受白名单设备的广播数据包。实际上就是决定是否使用白名单过滤广播数据包。这里注意一点,如果定向广播数据包中的目的地址并非是自己的,那么该数据必须抛弃,即使广播数据包的发送者在自己的白名单中。
timeout:扫描超时,超过指定的时间后,没有扫描到设备将停止扫描。在 NRF 上设置为 0x0001 and 0xFFFF in seconds,设置为 0 则认为没有 timeout
scan_phys:扫描的物理层速度
注意:扫描窗口和扫描间隔两个参数非常重要。扫描窗口的设置要小于或等于扫描间隔,并且都要是 0.625ms 的整倍数。这两个参数决定了主机控制器的扫描占空比。 比如,如果设置扫描间隔为 100 ms,扫描窗口为 10ms ,那么主机控制器的扫描占空比就死 10%。特别注意可以捕获的定向数据包的最低占空比为 0.4%,即每一秒中扫描时间为 3.75ms,这些时间设置在任何蓝牙 4.x 处理器中都是一致的,不仅仅限于 NRF 处理器。
