适用于放样桥梁中的桩基、承台、墩身、顶帽、垫石和梁体中设计特征点。
致测软件桥梁放样教程,现场实测放样!
一、准备工作
1.确保已在“设计信息”中完成桥梁设计信息的录入和墩台配置;
2.开始放样前确保已完成仪器设置和APP设站;
二、功能特色
1.将桥梁设计信息自动转为CAD图纸进行放样,更加灵活方便;
2.支持桩基、承台、墩身、桥台台身、顶帽、垫石、梁体螺栓空等结构;
3.支持渐变墩身任意高度切片特征点计算;
4.支持CAD捕捉模式选点,也支持固定特征点选择选点;
5.支持图纸临时编辑,可绘制线,圆,任意多变形等;可测距、测面积等操作;
6.支持选点放样,支持选线的任意放样和分割放样;
三.参数设置
1.右上角点击“三点”可进行“参数设置”;
2.点击“数据显示/隐藏配置”,设置需要显示的放样点坐标数据结果;
3.点击“测量重试次数”,设置失败时系统指示仪器修正的次数;
4.点击“全站仪按钮显示/隐藏”,设置需要显示的测量功能按键;
四.放样流程

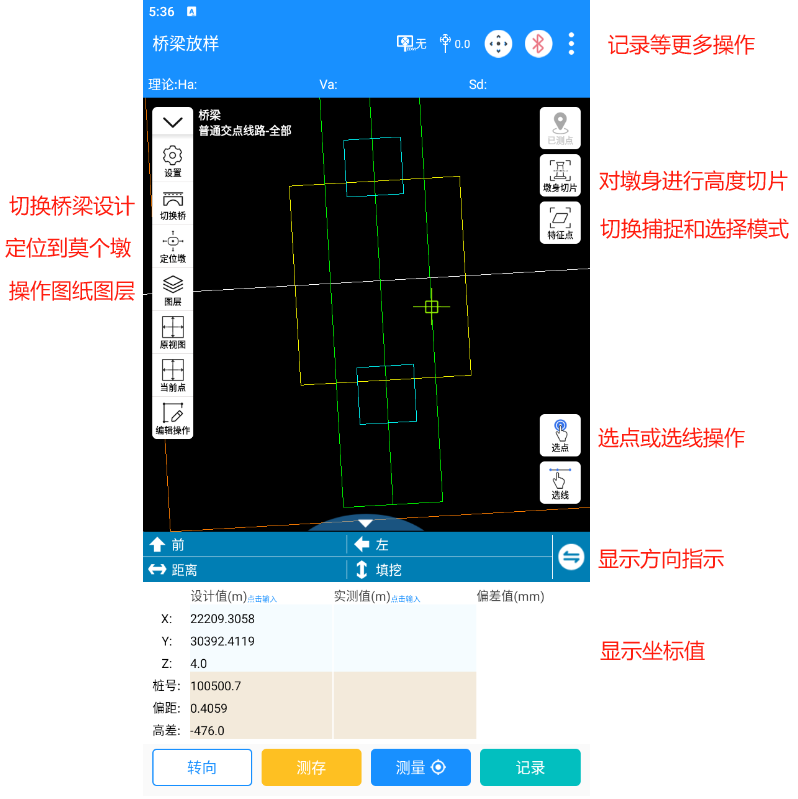

1.进入高级功能放样模块中的”桥梁放样“,选择当前需要放样的桥梁;
2.根据现场需求,可进行设置图纸底高、墩身显示高差类型、开关图层等操作;
3.可使用捕捉的方式确定待放样点,也可点击”特征点“按钮,通过列表选择确定;
4.确认放样点后,点击“转向”按钮,仪器将自动转向对准放样点,点击“测量”或“测存”按钮测量放样点实测值,同样会得到对应的偏差值(设计值与实测值的差值);
5.测量完成后,点击“记录”按钮,则本次放样数据记录成功,该点放样完成;
6.继续捕捉待放样点,重复上述放样操作;
五.放样数据
1.右上角更多操作图标中,可查看已记录的放样记录,也可进行删除、导出等操作;
2.APP首页数据上传中可一键上传至致测平台,实现数据的永久存储、查看、导出;
