LTspice中 Voltage Controlled Switches的使用方法

在利用LTspice仿真时,Voltage Controlled Switches(电压控制型开关)能够简化我们的仿真模型,提高仿真效率,从命名我们知道它是一个由电压控制的开关,下面将详细介绍它的用法!

一、哪里找到它?

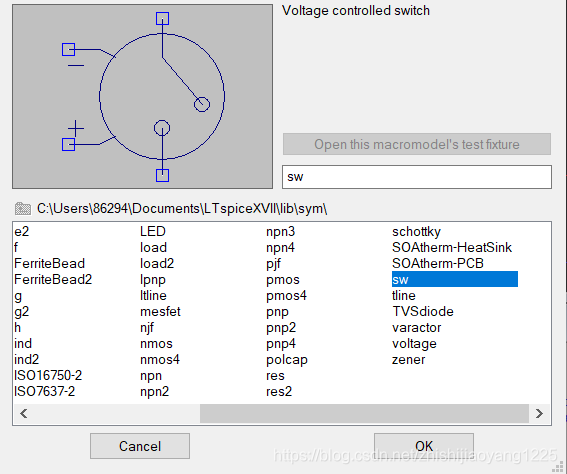

 如图所示的SW即为它在仿真元件中的位置

2、SW的使用方法

开关模型语法的定义讲解:

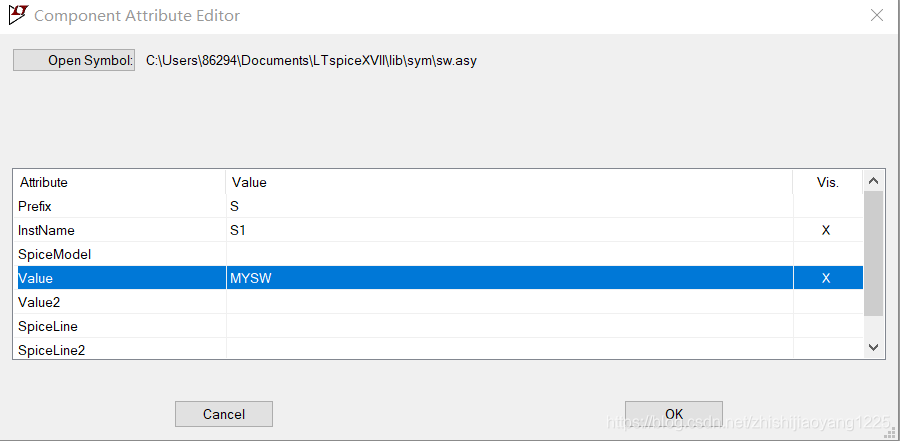

MYSW:对模型的命名,右击器件可进行设置,其余参数保持默认

SW:仿真系统中的名字与模型的对应关系,不可更改

Ron:开关导通时的阻抗; Roff:开关关断时的阻抗;

Vt:开关动作的阈值电压;  Vh:开关延迟电压

其中对于Vh有三种情况的用法:

1、当Vh为正时,动作电压为(Vt+Vh)和(Vt-Vh);

2、当Vh为0时,动作电压为Vt;

3、当Vh为负时,动作电压为Vh、Vt构成的特殊函数(后面会讲)

故上述模型的语法定义意思为:当阈值电压为0.5V时SW的阻抗为1欧姆,其余情况为1兆欧姆。

值得注意的是,SW的阻抗不能为0,并且兆欧的单位是Meg,1M表示的是1毫欧

3、SW的仿真实例

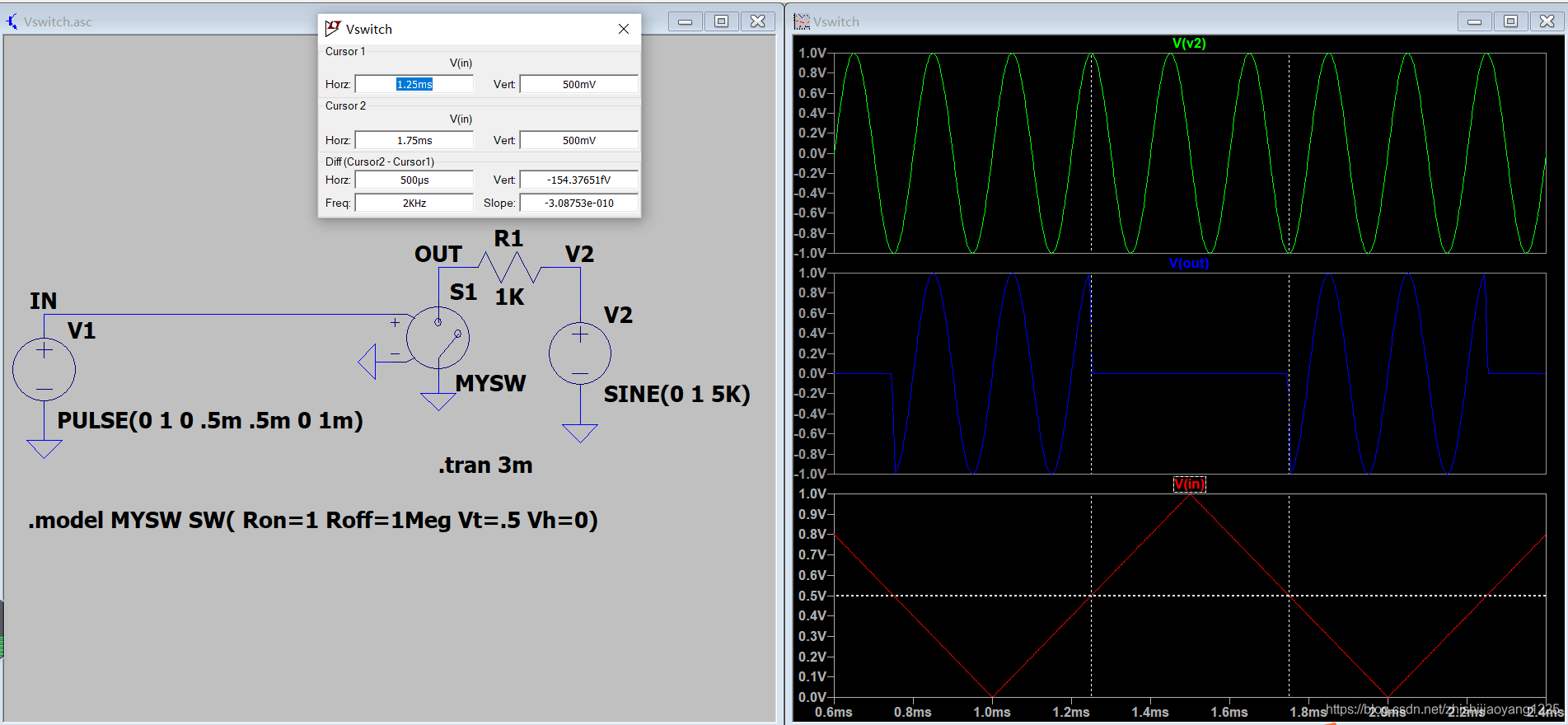

Vh=0时,

从上图可以看出当控制电压V1大于0.5V时SW开通,直接下拉到地;而小于5V时阻抗为1兆欧

Vh=0.3时,

从上图可以看出当动作电压分别为0.8V和0.2V,此时SW相当于滞回比较器的用法

Vh=-0.3时,

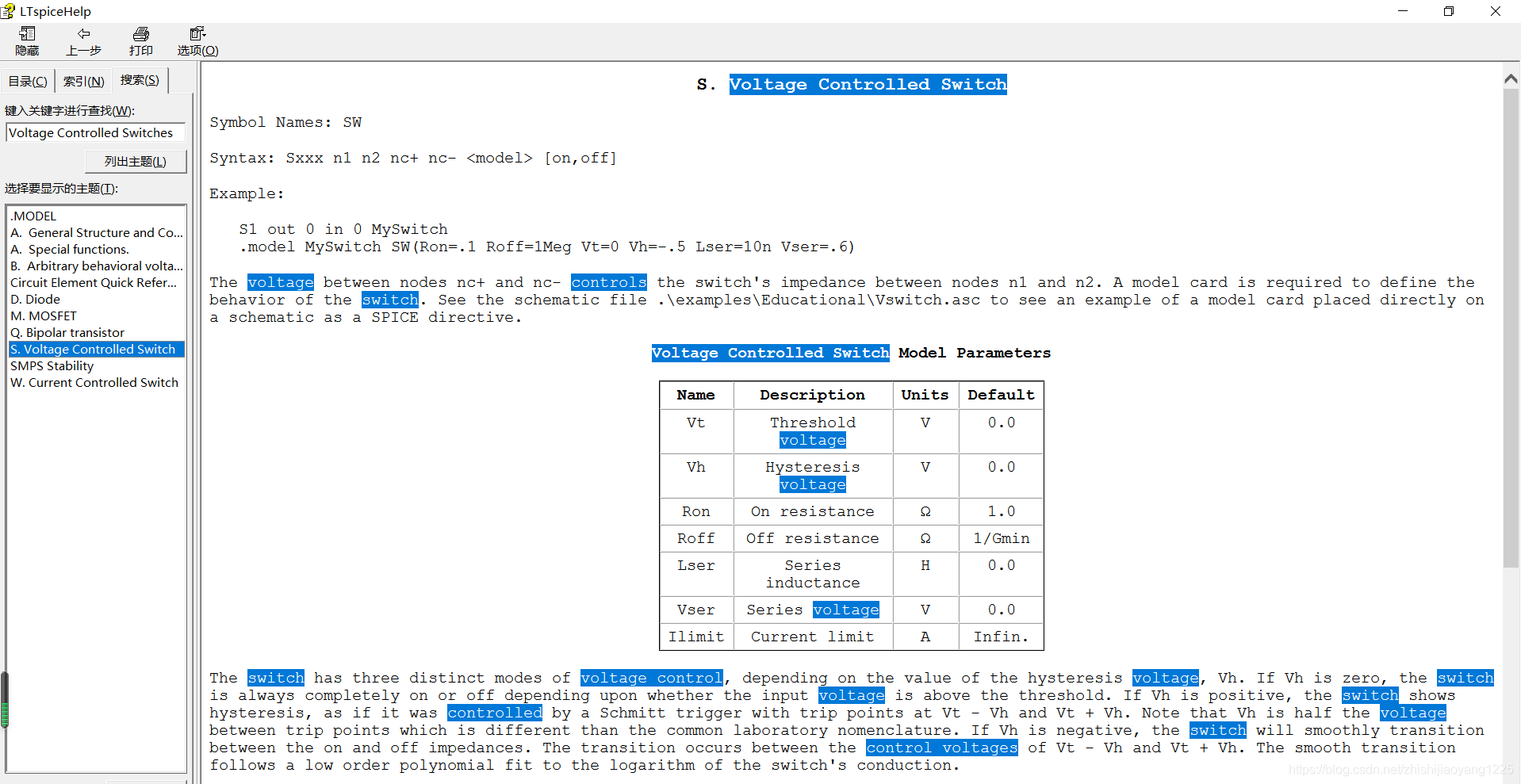

从上图可以看出在动作电压达到0.5V时OUT波形发生了畸变,实际上这是一种特殊的函数,具体可参考LTspice中的帮助文档



4、SW的特殊用法

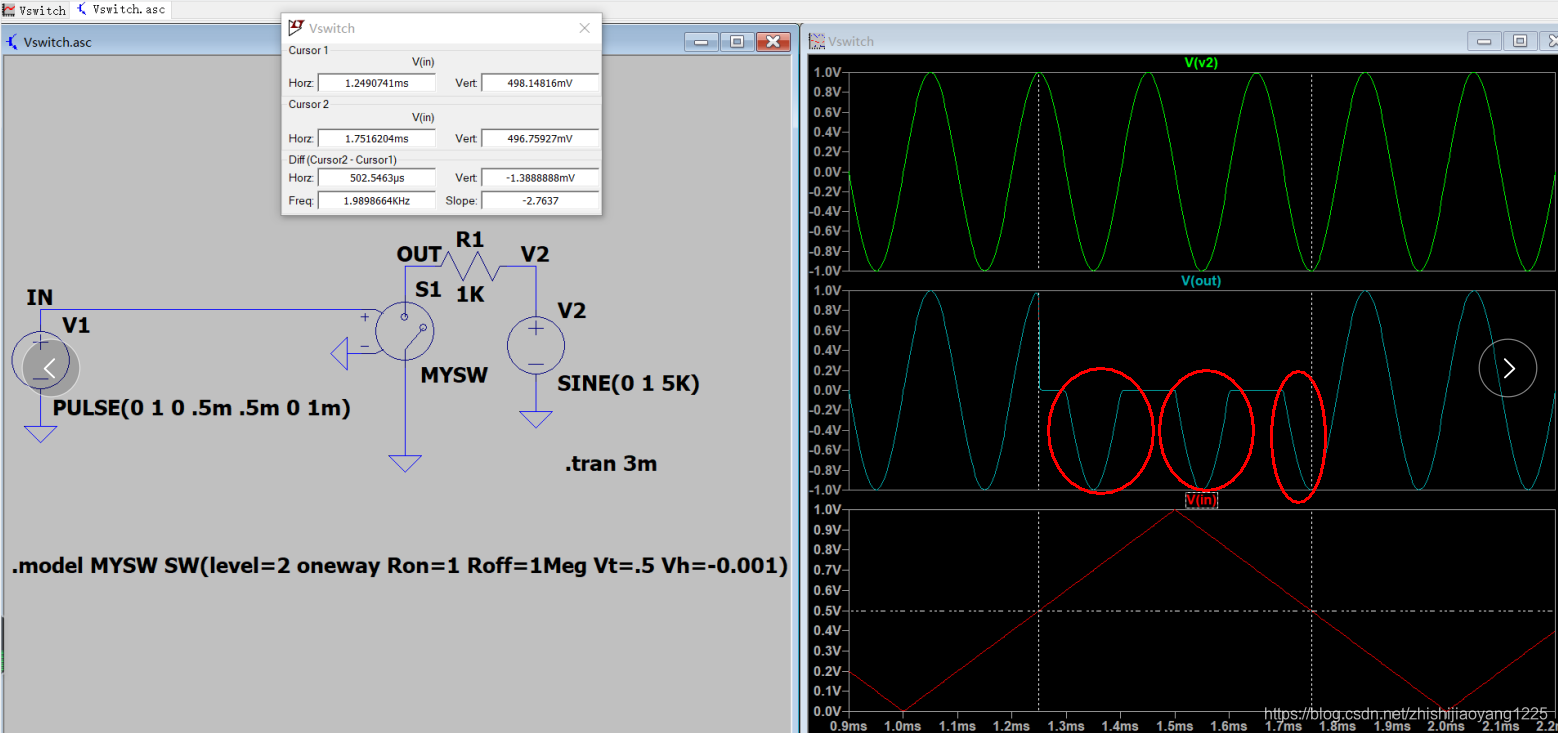

在模型的语法定义中增加 level=2 oneway 语句,此时SW具备单相导通性,即便V1在导通电压范围内(大于0.5V)当V2的电压为负时SW仍然呈现出高阻抗性,故在仿真波形中可以观察到OUT为负的波形,此时SW相当于二极管。



关于Voltage Controlled Switches(SW)的用法就分享到这里,欢迎交流讨论!
