计算机组成原理：结构冒险和数据冒险

要想通过流水线设计来提升CPU的吞吐率，我们需要冒哪些风险。

• 结构冒险（Structural Hazard）
• 数据冒险（Data Hazard）
• 控制冒险（ControlHazard）

hazard（冒险）为什么不翻译成“危机”，而是要叫“冒险”呢？

在CPU的流水线设计里，固然我们会遇到各种“危险”情况，使得流水线里的下一条指令不能正常运行。但是，我们其实还是可以通过“抢跑”的方式，“冒险”拿到了一个提升指令吞吐率的机会。流水线架构的CPU，是我们主动进行的冒险选择。我们期望能够通过冒险带来更高的回报，所以，这不是无奈之下的应对之举，自然也算不上什么危机了。

事实上，对于各种冒险可能造成的问题，我们其实都准备好了应对的方案

结构冒险

• 结构冒险，本质上是一个硬件层面的资源竞争问题，也就是一个硬件电路层面的问题。
• CPU在同一个时钟周期，同时在运行两条计算机指令的不同阶段。但是这两个不同的阶段，可能会用到同样的硬件电路。

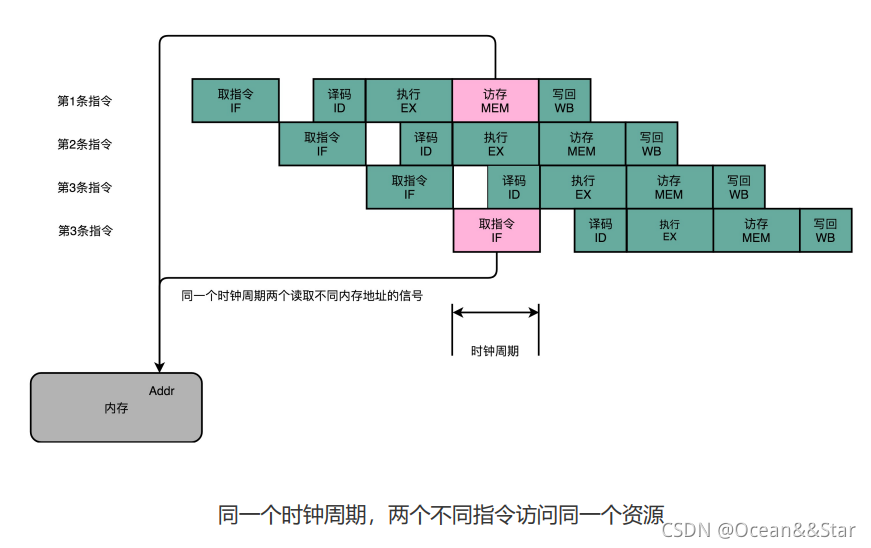

最典型的例子就是内存的数据访问。如下图：

• 可以看到，在第1条指令执行到访存(MEM)阶段的时候，流水线里的第4条指令，在执行取指令(Fetch)的操作。

• 访存和取指令，都要进行内存数据的读取。

• 我们的内存，只有一个地址译码器的作为地址输入，那就只能在一个时钟周期里面读取一条数据，没办法同时执行第1条指令的读取内存数据和第4条指令的读取指令代码

  解决方案：

• 把我们的内存分成两部分，让它们各有各的地址译码器。这两部分分别是存放指令的程序内存和存放数据的数据内存

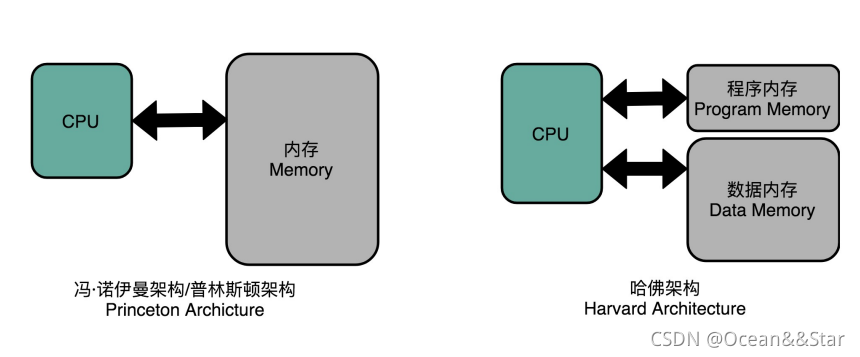

• 这样把内存拆成两部分的解决方案，在计算机体系结构里叫做哈佛结构。（而冯·诺依曼体系结构，又叫作普林斯顿架构）

  不过，我们今天使用的CPU，依然是冯·诺依曼体系结构的，并没有把内存拆成程序内存和数据内存这两部分。因为如果这样拆的话，对程序指令和数据需要的内存空间，我们就没有办法根据实际的应用去分配动态内存了。虽然解决了资源冲突问题，但是也失去了灵活性。

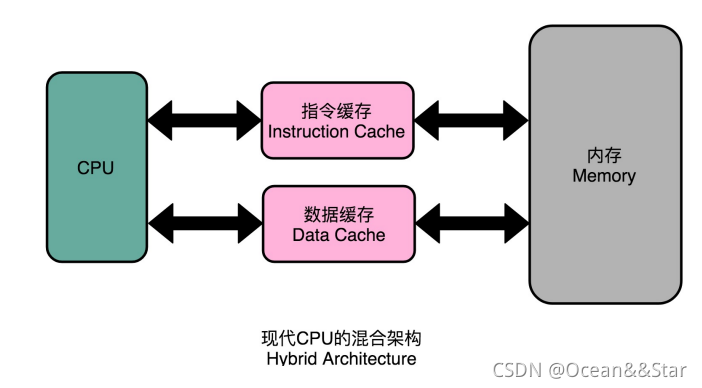

• 不过，借鉴了哈佛结构的思路，现代的 CPU 虽然没有在内存层面进行对应的拆分，却在CPU 内部的高速缓存部分进行了区分，把高速缓存分成了指令缓存（Instruction Cache）和数据缓存（Data Cache）两部分。

• 内存的访问速度远比CPU的速度要慢，所以现代的CPU并不会直接读取主内存。它会从主内存把指令和数据加载到高速缓存中，这样后继的访问但是访问高速缓存。而指令缓存和数据缓存的拆分，使得我们的CPU在进行数据访问和取指令的时候，不会再发生资源冲突的问题了

数据冒险

结构冒险是一个硬件层面的问题，我们可以通过增加硬件资源来解决。然而还是有很多冒险问题，是程序逻辑层面的事情。其中，最常见的就是数据冒险

• 数据max，其实就是同时在执行的多个指令之间，有数据依赖的情况。
• 这些数据依赖，可以分为三大类：
  • 先写后读（Read After Write，RAW）
  • 先读后写（Write After Read，WAR）
  • 写后再写（Write After Write，WAW）

也就是说，数据冒险要保障【数据依赖、反依赖以及输出依赖】这三种依赖

先写后读

int main() {
  int a = 1;
  int b = 2;
  a = a + 2;
  b = a + 3;
}

int main() {
   0:   55                      push   rbp
   1:   48 89 e5                mov    rbp,rsp
  int a = 1;
   4:   c7 45 fc 01 00 00 00    mov    DWORD PTR [rbp-0x4],0x1
  int b = 2;
   b:   c7 45 f8 02 00 00 00    mov    DWORD PTR [rbp-0x8],0x2
  a = a + 2;
  12:   83 45 fc 02             add    DWORD PTR [rbp-0x4],0x2
  b = a + 3;
  16:   8b 45 fc                mov    eax,DWORD PTR [rbp-0x4]
  19:   83 c0 03                add    eax,0x3
  1c:   89 45 f8                mov    DWORD PTR [rbp-0x8],eax
}
  1f:   5d                      pop    rbp
  20:   c3                      ret

从上面可以看到，在内存地址为12的机器码，我们把0x2添加到rbp-0x4对应的内存地址里面。然后，在紧接着的内存地址为16的机器码，我们又要从rbp-0x4这个内存地址里面，把数据写入到eax这个寄存器里面。

所以，我们需要保证，在内存地址16的指令读取rbp-0x4之前，内存地址 12的指令写入到 rbp-0x4 的操作必须完成。这就是先写后读所面临的数据依赖。如果这个顺序保证不了，我们的程序就会出错。

这个先写后读的依赖关系，我们一般被称之为数据依赖，也就是 Data Dependency。

先读后写

int main() {
  int a = 1;
  int b = 2;
  a = b + a;
  b = a + b;
}

int main() {
   0:   55                      push   rbp
   1:   48 89 e5                mov    rbp,rsp
   int a = 1;
   4:   c7 45 fc 01 00 00 00    mov    DWORD PTR [rbp-0x4],0x1
   int b = 2;
   b:   c7 45 f8 02 00 00 00    mov    DWORD PTR [rbp-0x8],0x2
   a = b + a;
  12:   8b 45 f8                mov    eax,DWORD PTR [rbp-0x8]
  15:   01 45 fc                add    DWORD PTR [rbp-0x4],eax
   b = a + b;
  18:   8b 45 fc                mov    eax,DWORD PTR [rbp-0x4]
  1b:   01 45 f8                add    DWORD PTR [rbp-0x8],eax
}
  1e:   5d                      pop    rbp
  1f:   c3                      ret

我们同样看看对应生成的汇编代码。在内存地址为15的汇编指令里，我们要把 eax 寄存器里面的值读出来，再加到 rbp-0x4 的内存地址里。接着在内存地址为18的汇编指令里，我们要再写入更新 eax 寄存器里面。

如果我们在内存地址18的eax的写入先完成了，在内存地址为15的代码里面取出 eax 才发生，我们的程序计算就会出错。这里，我们同样要保障对于eax的先读后写的操作顺序。

这个先读后写的依赖，一般被叫作 反依赖，也就是Anti-Dependency。

写后再写

int main() {
  int a = 1;
  a = 2;
}

int main() {
   0:   55                      push   rbp
   1:   48 89 e5                mov    rbp,rsp
  int a = 1;
   4:   c7 45 fc 01 00 00 00    mov    DWORD PTR [rbp-0x4],0x1
  a = 2;
   b:   c7 45 fc 02 00 00 00    mov    DWORD PTR [rbp-0x4],0x2
}

在这个情况下，你会看到，内存地址4所在的指令和内存地址b所在的指令，都是将对应的数据写入到 rbp-0x4 的内存地址里面。如果内存地址b的指令在内存地址4的指令之后写入，那么这些指令完成之后，rbp-0x4 里的数据就是错误的。这就会导致后续需要使用这个内存地址里的数据指令，没有办法拿到正确的值。

所以，我们也需要保障内存地址4的指令的写入，在内存地址b的指令的写入之前完成。

这个写后再写的依赖，一般被叫作 输出依赖，也就是Output Dependency

解决：通过流水线停顿解决数据冒险

除了读之后再进行读，可以发现，对于同一个寄存器或者内存地址的操作，都有明确强制的顺序要求。而这个顺序操作的要求，也为我们使用流水线带来了挑战。因为流水线架构的核心，就是在前一个指令还没有结束的时候，后面的指令就要开始执行。

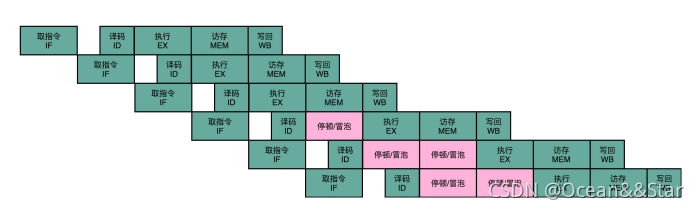

所以，我们要有解决这些数据冒险的方法。其中最简单最泵的一个方法，就是流水线停顿（Pipeline Stall），或者叫流水线冒泡（Pipeline Bubbling）。

简单来说，就是如果我们发现了后面执行的执行，会对前面执行的指令有数据层面的依赖关系，那么最简单的方法就是“等一等”。我们在进行指令译码的时候，会拿到对应指令所需要访问的寄存器和内存地址。所以，在这个时候，我们能够判断出来，这个指令是否会触发数据冒险。如果会触发数据冒险，我们就可以决定，让整个流水线停顿一个或者多个周期。

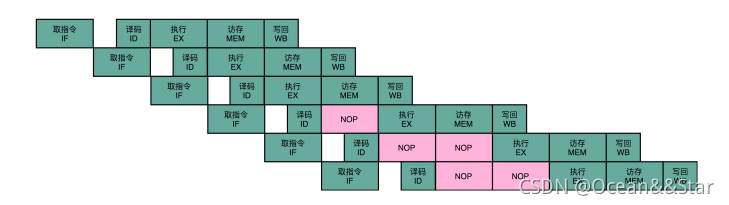

其实，我们并没有办法真的停顿下来，流水线的每一个操作都必须要干点事情。所以，在实践过程中，我们并不是让流水线停下来，而是在执行后面的操作步骤前面，插入一个NOP操作，也就是执行一个其实什么也不干的操作。

这个插入指令的操作，就好像一个水管（pipeline）里面，进了一个空的气泡。在水流经过的时候，没有传送谁的下一个步骤，而是给了一个什么都没有的空气泡。这也是为什么，流水线停顿，又被叫作流水线冒泡（Pipeline Bubble）的原因。

总结

关于结构冒险和数据冒险所要保障的三种依赖：

• 一方面，我们可以通过增加资源来解决结构冒险问题。我们现代的CPU体系结构，其实也是在冯·诺依曼体系结构下，借鉴哈佛结构的一个混合结构的解决方案。我们的内存虽然没有按照功能拆分，但是在高速缓存层面做了拆分，也就是拆分成指令缓存和数据缓存这样的方式，从硬件层面，使得同一个时钟下对于相同资源的竞争不再发生
• 另一方面，我们也可以通过“等待”，也就是插入无效的NOP操作的方式，来解决冒险问题。这就是所谓的流水线停顿。不过，流水线停顿这样的解决方案，是以牺牲CPU性能为代价的，因为，实际上在最差的情况下，我们流水线架构的CPU，又会退化成单指令周期CPU了
