国标28181：什么是SIP协议

前言

对讲设备作为一种专业无线通信工具，能进行一对一，多对多的群组即时通信，在应急调度和突发事故处理中是其他通信工具所不能替代的，在城市治理、公安、运输等行业有广泛的应用。

对讲机按照通信方式分模拟对讲、数字对讲和IP 对讲，严格的说IP对讲属于数字对讲的一部分，数字对讲能解决模拟对讲传输距离有限、易受干扰、保密性差的问题，数字对讲也可以通过运营商的网络进行远距离传输。

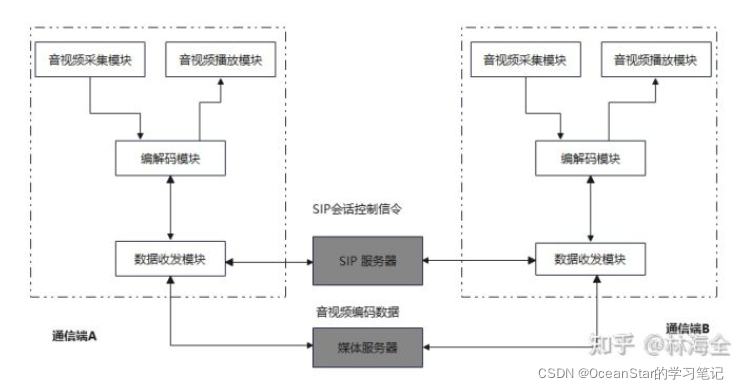

通信端到端的最简模型可以抽象出4个部分，如下图：

• 音视频采集模块：摄像头、麦克风
• 音视频播放模块：显示屏、扬声器或耳机
• 编解码模块：为了节约通信信道资源，数据会被压缩后传输，一般编解码使用GPU或者专用芯片，便携设备一般GPU嵌入到CPU中，如基带芯片常用的ARM系列芯片
• 数据收发模块：天线、收发模块，数据处理部分一般内嵌到基带芯片中


点对点通信

假定有两方通信终端，终端A和终端B，A、B都在线，A呼叫B，B接通，A和B进行数据交换，进行通话保持阶段，通话结束后，A或B挂断，通话结束。在此过程如果有终端C，C既无法呼通A,也无法呼通B，相当于占线。

这个通信过程中，需要满足几个条件

• A和B的地址是确定的
• 数字协议需要语音编码，双方的编码协议需要一致
• 连接管理，A需要知道B是否在线，在线才能被接通，C需要知道A和B是否被占用
• A或者B挂断了，对方能收到消息

以上只是一种简单的情况，实际上通信终端有多个，A、B、C、D…N,若干个两两通信，那么它们之间需要

• 身份验证、鉴权，某个终端是否权限呼叫另外一个终端
• 连接管理，已连接的终端不能再接受新连接等等，每个终端都需要心跳监测和管理
• 加密通信，双方的加解密协议和秘钥一致
• 地址定位管理，终端太多了，终端的设备是可移动的，终端的网络和地址是可变化的，必须有一个组件对终端的要求，监控终端的状态，实现SIP会话管理。

群组通信

• 若干个终端组成一个通讯小组，音视频数据共享
• 在通信中，任意呼叫终端可以退出呼叫，任意终端可以邀请其他终端加入群组
• 抢占式通话，某一个时刻只有唯一的讲话人
• 组呼切换，切换到另外一个小组

为什么要引入SIP

Internet的许多应用都需要建立和管理一个会话，会话在这里的含义是在参与者之间的数据的交换。由于考虑到参与者的实际情况，这些应用的实现往往是很复杂的：参与者可以在代理间移动，它他们可能可以有多个名字，他们中间的通讯可能是基于不同的媒介（比如文本，多媒体，视频，音频等）－有时候是多种媒介一起交互。人们创造了无数种通讯协议应用于实时的多媒体会话数据比如声音，影像，或者文本。SPI就是用来管理这些会话的。

SIP协议和其他协议一样，允许使用Internet端点（用户代理）来寻找参与者并允许建立一个可共享的会话描述。

• 会话的参与者可以通过组播（multicast）、网状单播（unicast）或两者的混合体进行通信。
• 为了能够定位精确的会话参与者，并且也为了其他的目的，SIP允许创建基础的network hosts（叫做代理服务器），并且运行终端用户注册上去，发出会话邀请，或者发出其他请求。
• SIP是一个轻形的，多用途的工具，可以用来创建、修改和终止会话，它独立运行在通信协议之下，并且不依赖建立的会话类型

SIP也可以邀请参与者参加已经存在的会话，比如多方会议。媒体可以在一个已经存在的会话中方便的增加（或者删除）。SIP显示的支持名字映射和重定向服务，这个用于支持个人移动业务－用户可以使用一个唯一的外部标志而不用关系他们的实际网络地点。

SIP

SIP协议全称“会话发起协议”，属于应用层控制协议，应用在因特网环境下，是由IETF制定，是音视频中使用最广泛的一种协议。它规定一个或多个参与方的终端进行交互通信的标准，能够建立、修改和中断连接实现视频、语音、即时通讯等，在OSI模型中位于会话层，如下图

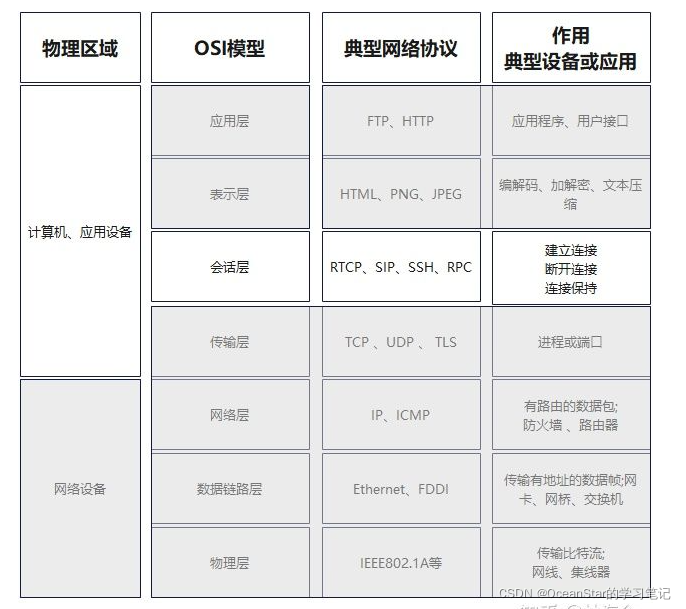

http使用tcp承载的，而sip则支持tcp和udp承载。我们常见的sip都是用udp承载的，由于udp是面向无连接的，在大并发量的情况下与tcp相比较可也减少开销。但超出了ip层窗口的大小，在经过路由器的时候可能会被拆包，造成消息可能丢失，乱序，这时候就是用tcp.

是什么

• SIP是一个基于文本的应用层控制协议，严格来讲属于会话层，用于创建、修改和释放一个或多个参与者的会话。这些会话可以是Internet多媒体会议、IP电话或多媒体分发。会话的参与者可以通过组播（multicast）、网状单播（unicast）或两者的混合体进行通信。
• SIP是一种信令协议，用于初始、管理、终止网络中的语音和视频会议，具体地说就是用来生成、修改和终结一个或多个参与者之间的会话。
• SIP是点对点协议
• SIP协议的终端可以是PC机、对讲仪终端、安装特定软件的手机、平板、网页或者语音机器人等定制化设备。主要用于即时通信
• SIP是一种源于互联网的IP语音会话控制协议，具有灵活、易于实现、便于扩展等特点
• 它是一种应用层协议，与其他应用层协议协同工作，通过Internet控制多媒体通信会话
• SIP与负责语音质量的预留协议（RSVP）互操作。它还与若干个其他协议进行协作，包括负责定位的轻型目录访问协议(LDAP)、负责身份验证的远程身份验证拨入用户服务 (RADIUS) 以及负责实时传输的 RTP 等多个协议。

SIP（会话初始协议）的开发目的是用来帮助提供跨越互联网的高级电话业务。互联网电话(IP电话)正在向一种正式的商业电话模式演进，SIP就是用来确保这种演进实现而需要的NGN(下一代网络)系列协议中重要的一员。

功能

如果要完成一个视频通话或视频会议，首先SIP用于初始化一个Session，并负责传输SDP包；而SDP包中描述了一个Session中包含哪些媒体数据，邀请的人等等；当需要被邀请的人都通过各自的终端设备被通知到后，就可以使用RTSP来控制特定Media的通信，比如RTSP控制信息要求开始Video的播放，那么就开始使用RTP（或者TCP）实时传输数据，在传输过程中，RTCP要负责QoS等。

总的来说，SIP能够支持下列五种多媒体通信的信令功能：

• 用户定位：SIP协议中被叫方可在不同位置移动，呼叫方用户请求与被叫方建立会话时，向SIP服务器发送请求查找找用户位置；
• 用户能力：确定通信的媒体类型和参数。请求方在SDP中描述自身支持哪些媒体数据或会话参数；
• 用户有效性：会话参与者可以有多名，在收到呼叫请求之后，可自愿选择是否参与会话；
• 建立会话：在用户发送会话请求时，必要的一些媒体参数已描述清楚后，被叫方用户接受请求，并根据请求信息中的SDP描述来配置后，需要发送“Ringing"振铃消息建立起会话；
• 会话管理：添加、修改媒体流参数或其他参数；保持会话等待、激活会话和终止现有会话。包括呼叫转移和终止

SIP不是一个垂直集成的通信系统。SIP可能叫做一个部件更合适，它可以用作其他IETF协议的一部分，用来构造完整的多媒体架构。比如，这些架构将会包含实时数据传输协议（RTP）（RFC 1889）用来传输实时的数据并且提供QoS反馈，实时流协议（RSTP）(RFC 2326)用于控制流媒体的的传输，媒体网关控制协议（MEGACO）(RFC 3015)用来控制到公共电话交换网（PSTN）的网关，还有会话描述协议（SDP）（RFC 2327）用于描述多媒体会话。因此，SIP应该和其他的协议一起工作，才能提供完整的对终端用户的服务。虽然基本的SIP协议的功能组件并不依赖于这些协议。

SIP本身并不提供服务。但是，SIP提供了一个基础，可以用来实现不同的服务。比如，SIP可以定位用户和传输一个封装好的对象到对方的当前位置。并且如果我们利用这点来通过SDP传输会话的描述，立刻，对方的用户代理就可以得到这个会话的参数。如果我们用这个像传输会话描述（SESSION DESCRIPTION SD）一样呼叫方的照片，一个”呼叫ID”服务很容易就建立了。这个简单的例子说明了，SIP作为一个基础，可以在其上提供很多不同的服务。

SIP并不提供会议控制服务（比如议席控制或者投票系统），并且并没有建议会议应该则那样管理。可以通过在SIP上建立其他的会议控制协议来发起一个会议。由于SIP可以管理参与会议的各方的会话，所以会议可以跨异构的网络，SIP 并不能，也不打算提供任何形式的网络资源预留管理。

安全对于提供的服务来说特别重要。要达到理想的安全程度，SIP提供了一套安全服务，包括防止拒绝服务，认证服务（用户到用户，代理到用户），完整性保证，加密和隐私服务。

SIP的几个主要标准协议

SIP协议被设计为非常简单，具有有限的命令集。它也是基于文本的，因此任何人都可以读取在SIP会话中的端点之间传递的SIP消息。

SIP的标准协议都是IETF制定的，所以SIP的标准协议都是通过RFCXXXX的方式来公布的，每个协议均制定了一些SIP的特性：

• RFC3261：SIP的基本协议，定义了SIP的基本功能，特性等。要搞SIP的话，这个协议是不能不看的。网上有人已经将它翻译成中文，再结合英文原版协议看，应该比较好理解。
• RFC3262：SIP中，如何定位服务器。这个没过多研究，一般的SIP协议栈都可以很好的支持，让它们去做就可以了。
• RFC3265：事件通知机制，可通过此协议进行一些事件监控。
• RFC3515：呼叫的转接。
• RFC3666：与PSTN连接时的一些特性的说明。
• RFC3911：通过Join的方式进行会议。

SIP协议栈

RFC3261中定义的SIP协议，只是个规范说明。各个厂商和组织用不同的语言构建了多种具体的协议实现，以下就重点说明

PJSIP协议栈

PJSIP是一个开源的SIP协议栈，PJSIP协议栈同时支持音频、视频并支持即时通讯。PJSIP协议栈具有非常完善的文档，对开发者非常友好，是开发即时通讯系统的首选。同时PJSIP协议栈具有非常好的移植性，几乎支持现今所有的操作系统系统：从桌面系统、嵌入式系统到智能手机。

ReSIProcate协议栈

• ReSIProcate是SIPFoundry的开源项目，ReSIProcate协议栈是在VOCAL的基础上建立的,由于VOCAL开始只支持rfc3254，为了支持最新的rfc3261,ReSIProcate协议栈就这样诞生了。但现在，ReSIProcate已经成为一个独立SIP协议栈了，它性能较为稳定，并且很多商业的应用都使用它。

OPAL协议栈

OPAL（Open Phone Abstraction Library）的前身是Openh323开源项目，它包括几乎全部的Openh323全部代码，并加入了SIP协议栈，使到H.323和SIP协议能并存，开发者既可以使用功能全面的H.323协议，可以使用简单易用的SIP协议。Openh323是视频会议厂商最青睐的开源的H.323的开源项目，很多免费视频会议系统的H.323协议栈都是采用Openh323，OPAL的出现使系统能支持SIP协议，因此强烈推荐OPAL作为SIP协议栈的首选。

VOCAL协议栈

VOCAL项目vovida.org开发的开源SIP系统，VOCAL的SIP协议栈应该是目前功能最完善的SIP协议栈之一，其具有众多的使用者，但由于不支持window平台，所以限制了它的普及和推广。但在其他的linux操作系统上是最具有影响力的SIP协议栈。

sipX协议栈

sipX是一个开源的SIP协议栈，它和ReSIProcate都是由SIPFoundry开发。sipX是从reSIProcate分离出来的，sipX除了包括SIP 协议外，还包括了sipXphone,sipXproxy,sipXregistry等.,由它们构成了完整的SIP系统，而且sipx还支持嵌入式系统，各个模块可以按需取舍。

oSIP协议栈

oSIP协议栈是使用ANSI C编写的开源SIP协议栈，是体积最小的SIP协议栈，由于oSIP体积较小，很容易在小的操作系统上运行，因此在实时操作系统 VxWorks当中，oSIP是使用最多的SIP协议栈。

实现原理

SIP实现机制

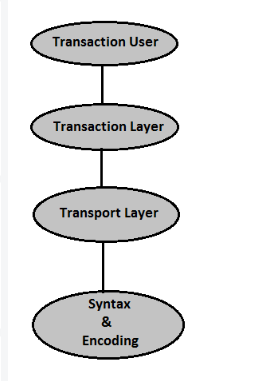

SIP是一个分层结构的协议，它的行为根据一组平等独立的处理阶段来描述，每个阶段之间是松耦合的关系。

• SIP的最低层是其语法和编码。其编码使用扩充的背景 - 诺尔表单语法(BNF)指定。
• 第二层是传输层。它定义了客户端如何发送请求和接收响应，以及服务器如何通过网络接收请求和发送响应。所有SIP元素都包含传输层。
• 接下来是交易层。事务是由客户机事务(使用传输层)发送到服务器事务的请求，以及从服务器事务发送回客户机的对该请求的所有响应。用户代理客户端(UAC)完成的任何任务都使用一系列事务进行。无状态代理不包含事务层。
• 交易层上方的图层称为交易使用者。除了无状态代理，每个SIP实体都是事务用户。

SIP网络元素

使用SIP建立通信网络，需要有一些实体的支持。在SIP中，每个网络元件由类似地址的 SIP URI (统一资源标识符)标识。

SIP是一个点对点协议，其中有两个要素——SIP用户代理和SIP网络服务器。

• 用户代理UA是呼叫的终端系统元素，而SIP服务器是处理与多个呼叫相关联信令的网络设备。
• 用户代理兼具客户机（用户代理客户机UAC）和服务器（用户代理服务器UAS）功能
• 客户机初始呼叫而服务器应答呼叫。这允许点到点的呼叫通过客户机-服务器协议来完成。

用户代理

用户代理（UA，User Agent）也称SIP终端，是指支持SIP协议的多媒体会话终端。

一般使用支持SIP协议的路由器作为SIP UA。UA 包括用户代理客户端（UAC，User Agent Client）和用户代理服务器（UAS，User Agent Server）。一般说的 UA 均是指二者的总称，因为在一次呼叫中，一个 SIP 终端既要处理 SIP 请求，又要发起SIP请求。

• **用户代理客户端(UAC) **是指在 SIP 会话建立过程中主动发送会话请求的设备。例如，主叫SIP终端。当代理服务器向被叫终端发送会话请求时，它就成为用户代理客户端。
• 用户代理服务器(UAS) 是指在 SIP 会话建立过程中接收会话请求的设备。例如，被叫 SIP 终端。当代理服务器接收主叫终端发送会话请求时，也作为用户代理服务器。

例如：SIP基于客户端 - 服务器架构，其中呼叫者的电话充当发起呼叫的客户端，并且被叫者的电话充当响应呼叫的服务器。

代理服务器

代理服务器（Proxy Server）的作用就是传递主叫 UA 发送的会话请求到被叫 UA，然后将被叫 UA的响应传递回主叫 UA，它相当于主叫 UA 和被叫 UA 之间传递会话消息的路由。

• 基本上代理服务器的作用就像一个路由器。
• 它具有一些智能来理解SIP请求并且在URI的帮助下向前发送它。
• 代理服务器位于两个用户代理之间。
• 源和目标之间最多可以有70个代理服务器。
• 代理服务器接收到主叫UA的会话请求后，先在位置服务器查找UA的位置及主叫和被叫UA之间的呼叫策略信息，找到相应的UA并允许呼叫的UA，代理服务器才会向被叫UA发送会话请求。

有两种类型的代理服务器：

• 无状态代理服务器(stateless) - 它仅转发接收的消息。这种类型的服务器不存储呼叫或事务的任何信息。
• 状态代理服务器(stateful) - 此类型的代理服务器会跟踪收到的每个请求和响应，如果需要，将来可以使用它。如果没有来自另一方的响应，它可以重传请求。

重定向服务器

重定向服务器（Redirect Server）用来指示客户端连接的新地址，客户端直接再次向这些新的地方发起请求。不接收或者拒绝呼叫，主要完成路由功能。

比如，主叫UA呼叫被叫UA，当重定向服务器收到主叫UA发送的会话请求消息后，查找被叫UA的位置信息，然后将其返回给主叫UA，使主叫UA重新向该位置发起会话请求。此位置可以是被叫UA的位置，也可以是一个代理服务器的位置。接下来主叫UA如同直接呼叫被叫UA或者向代理服务器呼叫的流程一样。

位置服务器

位置服务器（Location Server）是为代理服务器和重定向服务器等提供UA信息的设备，只有代理服务器或重定向服务器可以联系位置服务器。

位置服务器记录了注册服务器接收到的UA的信息。二者可以独立存在，也可以作为逻辑组件存在于同一台服务器上。

注册服务器

注册服务器（Registrar Server）接受来自用户代理的注册请求。它帮助用户在网络中验证自己。它将URI和用户的位置存储在数据库中，以帮助同一域中的其他SIP服务器。

注册的内容（如本地号码等信息）一般是存储在位置服务器上，供后续查询使用，二者都是逻辑组件，一般存在于同一台服务器上，或者同域的一个数据库内。

小结

其主要组件：

• 终端用户设备UA：用于创建和管理 SIP协议会话的设备
• 位置服务器：记录并管理UA的位置信息
• 注册服务器 ：为了判定用户的处于何地，UA终端注册到一个注册服务器，注册服务器会分配特定地址给到终端UA ，该地址是有生命周期的，UA需要定时刷新注册状态以保活。
• 代理服务器：接受UA 的会话请求并查询注册服务器，获取收件方 UA 的地址信息。然后，它将会话邀请信息直接转发给收件方 UA（同一域中）或代理服务器（UA 位于另一域中）。根据对请求的处理方式分为有状态代理服务器和无状态代理服务器，无状态代理服务器仅对消息进行简单传递，有状态代理服务器会保留接收的请求和应答的相关信息，用于处理与该消息有关的后续消息。通过创建事务状态机对消息的全生命周期进行管理，每条都是会给事务状态机处理，直到事务完成。
• 重定向服务器：接收请求后查询请求消息者的位置信息，然后在应答消息中创建位置列表请返回该信息，允许 SIP代理服务器将 SIP协议会话邀请信息定向到外部域。

下图是SIP业务的网络结构和各个参与者的关系。

SIP中的几个重要概念

Messages(消息)

消息是在服务器和客户端之间交换的独立文本，有两种类型的消息,分别是请求(Requests)和响应(Responses)。

SIP协议的消息是基于文本的协议，标准的消息由开始行、消息头和消息体组成，分为请求消息和响应消息，区别在于消息的起始行是否包含状态信息。SIP请求消息定义了6种方法：

• REGISTER注册：UAC启动时告诉注册服务器自身的位置
• INVITE邀请：UA发起会话邀请
• ACK: 被呼叫方在收到邀请后，回应200或180表示确认，ACK表示主叫方收到确认信息，会话建立成功
• CANCEL:被呼叫方取消主叫方的会话邀请
• BYE：会话参与者有一方想退出已建成功的会话，发起BYE消息
• OPTIONS：查询代理服务器的能力和负载情况

响应消息有6种，包含临时应答、请求成功、位置异常通知、请求失败通知、服务器故障或全局错误

SIP协议支持消息扩展，消息类型、消息头和消息体都可以扩充，如以下几种情况

• 将电话信令集成到sip消息中，以解决公共交换电话网和sip网络和互联
• 解决跨网域的防火墙和NAT通信问题
• refer事件扩展，支持呼叫转移

Dialog(对话)

对话是两个UAS(user agent) 之间持续一段时间的端到端(peer-to-peer)的SIP 关系.。一个对话由一个Call-ID、一个local tag 和 一个remote tag来标识，对话过去也叫做 “call leg”。dialog的建立是收到UAS的响应（To tag）时开始建立的。收到180响应时建立dialog叫做早期对话（early dialog），收到2XX的应答开始才是真正的dialog建立。

当UA发送初始INVITE请求后，只有接收到失败响应才有可能建立DIALOG。通过Callid、From域中的tag参数和To域中的tag参数来唯一标识DIALOG。 From域中的参数由主叫添加，To域中的参数由被叫添加。

Transaction(事务)

事务发生于客户端和服务器端之间，包含从客户端发出请求给服务器，到服务器响应给客户端的最终消息(non-1xx message)之间的所有消息.。如果请求是一个"Invite"消息，并且最终的响应是一个non-2xx消息，那么该事务包含一个"Ack"响应消息。如果服务器的响应是一个2xx消息，那么，随后的ACK是一个单独的事务。

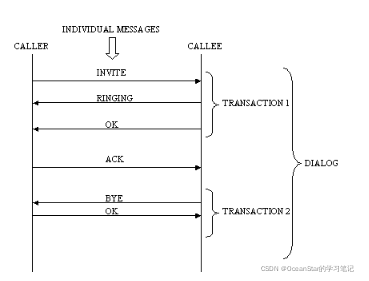

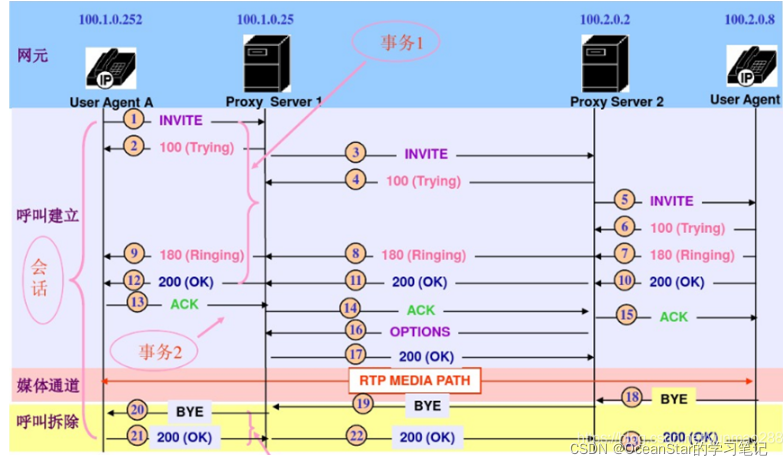

以下是Transaction和Dialog关系图：

Session(会话)

Session是媒体交换之后才建立的，具体而言就是通过offer/answer方式交换sdp的媒体。session的建立可以使INVITE-200 也可以是200-ACK。这要看媒体的交换发生的时间。 具体来说，INVITE 中的消息体用sdp语言来描述自己可处理的媒体类型，200OK中 带回UAS端可处理的媒体类型，这个时候媒体交换就算是完成了，也就是session建立起来了。

SIP会话过程

SIP协议同HTTP协议相似并采用了一些相同的设计原则如客户端UAC/服务端UAS模型

• 主动发起请求端为UAC端
• 接受请求端为UAS端

一个请求的完整称为一个事务，以一个或者多个响应结束，中间可以支持多个临时响应，在这个过程中UAC和UAS的角色是可以互换的，如一次呼叫事务中A发起呼叫，A是UAC，另一端是UAS；呼叫结束时谁先挂机谁是UAC，另一端是UAS。

SIP协议以INVITE请求，以SIP URL的方法表示发起，以BYE请求来结束。根据不同的网络结构分为三种方式：两个UA之间直接进行呼叫、通过代理服务器呼叫和通过重定向的方式呼叫。SIP一般需要使用以下协议完整一次完成的通信：

• SDP：SDP协议描述了会话所使用流媒体细节，如：会话名称、会话时间、会话参与者所支持的多媒体种类、传输协议类型、使用哪个IP端口、采用哪种编解码器等信息
• RTP： 实时传输协议
• RTCP: 实时传输控制协议,和 RTP一起工作的控制协议
• TLS：提供安全性和完整性保障

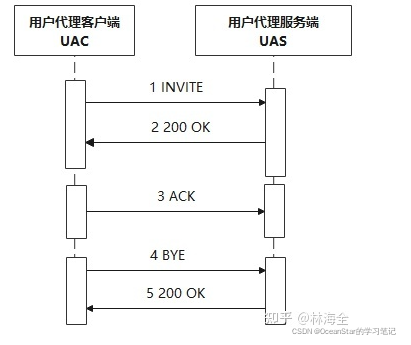

一对一呼叫

无代理服务器的会话创建过程，直接实现SIP的消息发起和响应过程

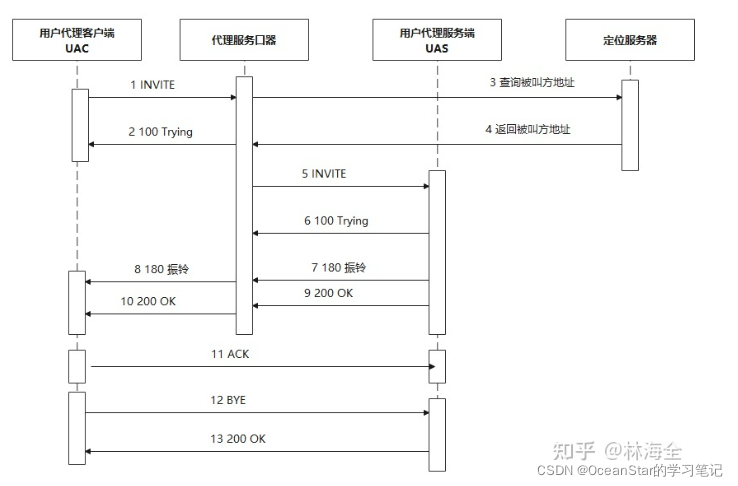

通过代理服务器呼叫

上图为基于SIP的会话发起的基本过程。用SIP建立通讯通常需要六个步骤：
1）注册，发起和定位用户
2）进行媒体协商–通常采用SDP协议来携带媒体参数
3）由被叫方来决定是否接纳该呼叫
4）呼叫媒体流建立并交互
5）呼叫更改或处理如呼叫转移等
6）呼叫终止

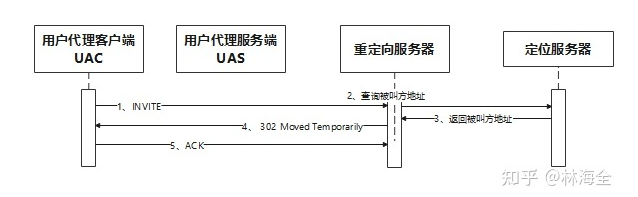

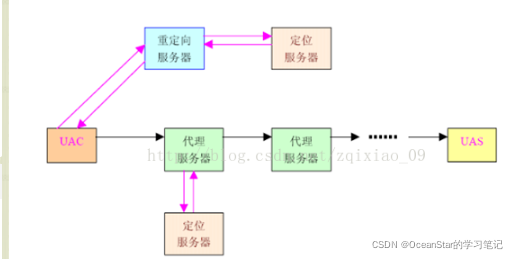

通过重定向呼叫

UAC通过重定向服务器获得真是UAS地址后，之后的通信过程和一对一的呼叫过程一样

在200 OK传输过程如果对端在超时后没有收到，则说明该丢失要重新发送，直到UAS收到ACK请求，确保可靠性传输的完全完成。

业务过程和协议流程

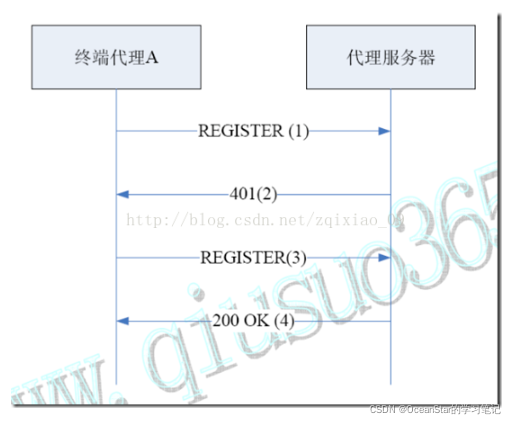

注册流程

（1）用户首次试呼时，终端代理A 向代理服务器发送REGISTER 注册请求；

（2）代理服务器通过后端认证/计费中心获知用户信息不在数据库中，便向终端代理回送401Unauthorized 质询信息，其中包含安全认证所需的令牌；

（3）终端代理提示用户输入其标识和密码后，根据安全认证令牌将其加密后，再次用REGISTER 消息报告给代理服务器；

（4）代理服务器将REGISTER 消息中的用户信息解密，通过认证/计费中心验证其合法后，将该用户信息登记到数据库中，并向终端代理A 返回成功响应消息200 OK。

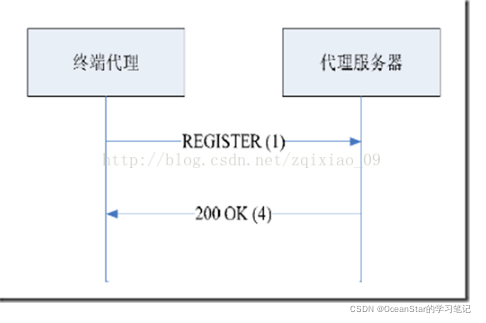

b、注销流程

（1）终端向代理服务器发送register消息注销，其头中expire字段设置为0。

（2）代理服务器在收到后送回200OK响应，并将数据库中的用户有关消息注销。

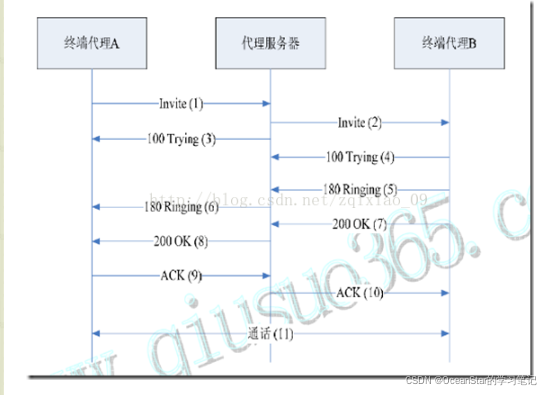

c、 基本呼叫建立过程：

（1）用户摘机发起一路呼叫，终端代理A向该区域的代理服务器发起Invite请求；

（2）代理服务器通过认证/计费中心确认用户认证已通过后，检查请求消息中的Via头域中是否已包含其地址。若已包含，说明发生环回，返回指示错误的应答；若没有问题，代理服务器在请求消息的Via头域插入自身地址，并向Invite消息的To域所指示的被叫终端代理B传送Invite请求。

（3）代理服务器向终端代理A发送呼叫处理中的应答信息：100Trying。

（4）终端代理B向代理服务器送呼叫处理中的应答信息：100Trying。

（5）终端代理B指示被叫用户振铃，用户振铃后向代理服务器发送180Ringing振铃信息。

（6）代理服务器向终端代理A转发被叫用户振铃信息。

（7）被叫用户摘机，终端代理B向代理服务器返回表示连接成功的应答（200OK）

（8）代理服务器向终端代理A转发该成功指示（200OK）

（9）终端代理A收到信息后，向代理服务器发ACK信息进行确认

（10）代理服务器将ACK确认消息转发给终端代理B。

（11）主被叫用户之间建立通信连接，开始通话。

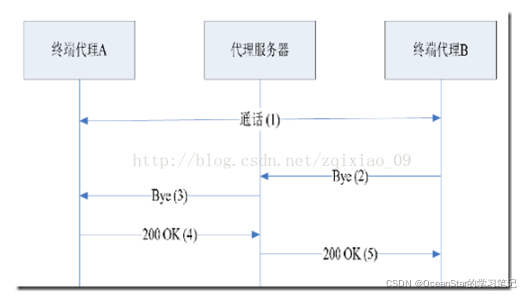

d、正常呼叫释放过程：

（1） 正常呼叫

（2） 用户通话结束后，被叫用户挂机，终端代理B向代理服务器发送Bye消息。

（3） 代理服务器转发Bye消息至终端代理A，同时向认证、计费中心发送用户通话的详细信息，请求计费。

（4） 主叫用户挂机后，终端代理A向代理服务器发送确认挂断响应信息200OK。

（5） 代理服务器转发响应信息200OK。

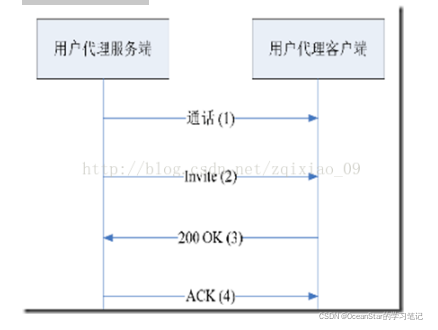

e、 会话更改流程：

（1）用户代理服务端和代理客户端正常通话。

（2）用户代理服务端向用户代理客户端发送Invite信息，带有新的SDP协商信息。

（3）用户处理客户端回复200OK，并将协商后的SDP信息带回。

（4）用户代理服务端发送ACK给用户代理客户端进行确认。

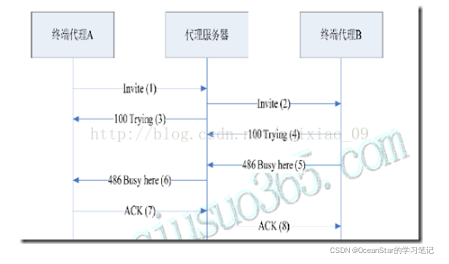

f、 被叫忙呼叫释放：

（1）用户摘机发起一路呼叫，终端代理A向该区域代理服务器发起Invite请求；

（2）代理服务器向被叫终端代理B传送Invite请求。

（3）代理服务器向终端代理A发送呼叫处理中的应答信息：100Trying。

（4）终端代理B向代理服务器送呼叫处理中的应答信息：100Trying。

（5）呼叫请求送到被叫终端代理B后，被叫忙，终端代理B向代理服务器送486被叫忙响应。

（6）代理服务器向终端代理A转发该响应消息。

（7）终端代理A向代理服务器回送ACK确认消息。

（8）代理服务器向终端代理B送ACK确认信息。

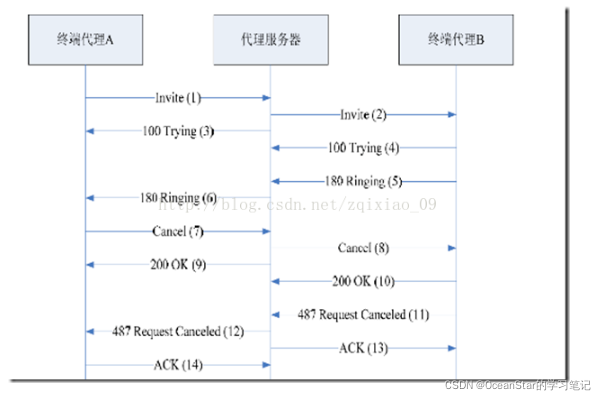

g、被叫无应答流程一：

（1）用户摘机发起一路呼叫，终端代理A向该区域代理服务器发起Invite请求；

（2）代理服务器向被叫终端代理B传送Invite请求。

（3）代理服务器向终端代理A发送呼叫处理中的应答信息：100Trying。

（4）终端代理B向代理服务器送呼叫处理中的应答信息：100Trying。

（5）被叫用户振铃，终端代理B向代理服务器送180Ring响应。

（6）代理服务器向终端代理A转发该响应信息。

（7）被叫久振铃无应答，终端代理A判断超时后向代理服务器送Cancel消息放弃该呼叫。

（8）代理服务器收到Cancel消息后，向终端代理A回送200OK响应。

（9）代理服务器将Cancel消息转发给终端代理B。

（10）终端代理B向代理服务器回送200OK响应。

（11）终端代理B向代理服务器送487请求已撤销的响应信息。

（12）代理服务器收到后回送ACK确认。

（13）代理服务器向终端代理A送487请求已撤销消息。

（14）终端代理A向代理服务器回送ACK确认。

注：以上步骤中的（10）到（12）无严格顺序关系。

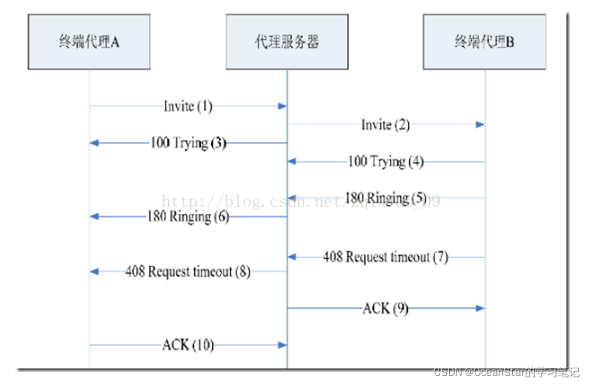

h、被叫无应答流程二：

（1）用户摘机发起一路呼叫，终端代理A向该区域代理服务器发起Invite请求；

（2）代理服务器向被叫终端代理B传送Invite请求。

（3）代理服务器向终端代理A发送呼叫处理中的应答信息：100Trying。

（4）终端代理B向代理服务器送呼叫处理中的应答信息：100Trying。

（5）被叫用户振铃，终端代理B向代理服务器送180Ring响应。

（6）代理服务器向终端代理A转发该响应信息。

（7）被叫久振铃无应答，终端代理B判断超时后向代理服务器送408Requesttimeout消息放弃该呼叫。

（8）代理服务器收到408Requesttimeout消息后，转发该消息给终端代理A。

（9）代理服务器回送ACK确认给终端代理B。

（10）终端代理A向代理服务器回送ACK确认。

注：以上步骤中的（9）到（10）无严格顺序关系。

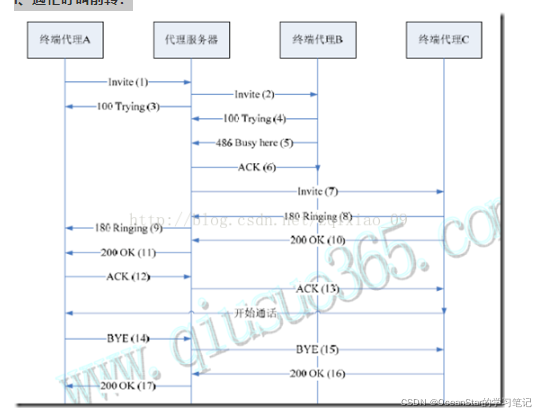

i、遇忙呼叫前转：

（1）用户摘机发起一路呼叫，终端代理A向该区域代理服务器发起Invite请求；

（2）代理服务器向被叫终端代理B传送Invite请求。

（3）代理服务器向终端代理A发送呼叫处理中的应答信息：100Trying。

（4）终端代理B向代理服务器送呼叫处理中的应答信息：100Trying。

（5）终端代理B忙线中，B向代理服务器发送486Busy Here响应。

（6）代理服务器向终端代理B发送ACK确认消息。

（7）代理服务器对此呼叫进行前转，向代理服务器C发送Invite请求消息。

（8）代理终端C收到后指示用户振铃，同时向代理服务器发送180Ringing响应。

（9）代理服务器向A转发收到的180Ringing响应。

（10）被叫用户C摘机接听电话，终端代理C向代理服务器返回表示连接成功的应答（200OK）

（11）代理服务器向终端代理A转发该成功指示（200OK）

（12）终端代理A收到信息后，向代理服务器发ACK信息进行确认

（13）代理服务器将ACK确认消息转发给终端代理B。

建立通信连接，开始通话。

（14）主叫用户挂机，终端代理A向代理服务器发送Bye消息，请求挂机。

（15）代理服务器转发Bye消息至终端代理C，指示C挂机。

（16）终端代理C向代理服务器发送确认挂断响应信息200OK。

（17）代理服务器转发响应信息200OK至A。

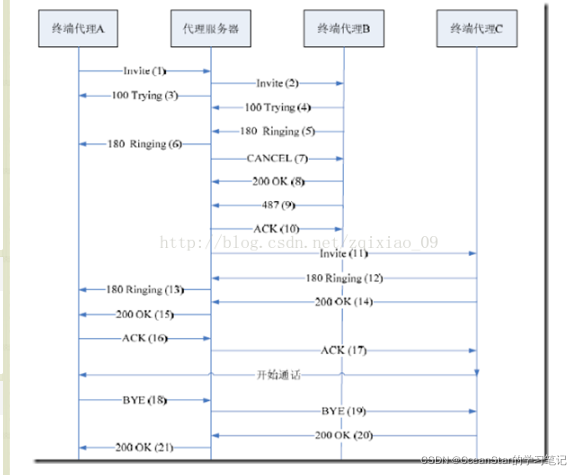

j、无应答呼叫前转流程：

（1）用户A摘机发起一路呼叫，终端代理A向该区域代理服务器发起Invite请求；

（2）代理服务器向被叫终端代理B传送Invite请求。

（3）代理服务器向终端代理A发送呼叫处理中的应答信息：100Trying。

（4）终端代理B向代理服务器送呼叫处理中的应答信息：100Trying。

（5）被叫用户振铃，终端代理B向代理服务器送180Ring响应。

（6）代理服务器向终端代理A转发该响应信息。

（7）被叫久振铃无应答，代理服务器判断超时后向代理终端B送Cancel消息放弃该呼叫。

（8）代理终端B收到Cancel消息后，向代理服务器回送200OK响应。

（9）终端代理B向代理服务器送487请求已撤销的响应信息。

（10）代理服务器向终端代理B回送200OK响应。

（11）代理服务器对此呼叫进行前转，向代理服务器C发送Invite请求消息。

（12）代理终端C收到后指示用户振铃，同时向代理服务器发送180Ringing响应。

（13）代理服务器向A转发收到的180Ringing响应。

（14）被叫用户C摘机接听电话，终端代理C向代理服务器返回表示连接成功的应答（200OK）

（15）代理服务器向终端代理A转发该成功指示（200OK）

（16）终端代理A收到信息后，向代理服务器发ACK信息进行确认

（17）代理服务器将ACK确认消息转发给终端代理C。

建立通信连接，开始通话。

（18）主叫用户挂机，终端代理A向代理服务器发送Bye消息，请求挂机。

（19）代理服务器转发Bye消息至终端代理C，指示C挂机。

（20）终端代理C向代理服务器发送确认挂断响应信息200OK。

（21）代理服务器转发响应信息200OK至A。

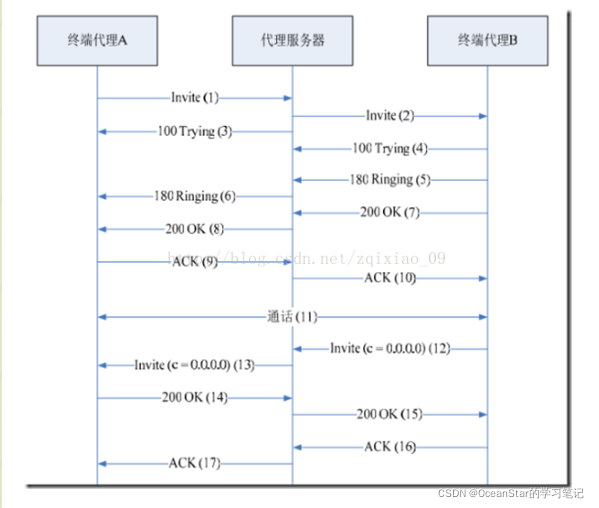

k、 呼叫保持：

（1）用户摘机发起一路呼叫，终端代理A向该区域的代理服务器发起Invite请求；

（2）代理服务器通过认证/计费中心确认用户认证已通过后，检查请求消息中的Via头域中是否已包含其地址。若已包含，说明发生环回，返回指示错误的应答；若没有问题，代理服务器在请求消息的Via头域插入自身地址，并向Invite消息的To域所指示的被叫终端代理B传送Invite请求。

（3）代理服务器向终端代理A发送呼叫处理中的应答信息：100Trying。

（4）终端代理B向代理服务器送呼叫处理中的应答信息：100Trying。

（5）终端代理B指示被叫用户振铃，用户振铃后向代理服务器发送180Ringing振铃信息。

（6）代理服务器向终端代理A转发被叫用户振铃信息。

（7）被叫用户摘机，终端代理B向代理服务器返回表示连接成功的应答（200OK）

（8）代理服务器向终端代理A转发该成功指示（200OK）

（9）终端代理A收到信息后，向代理服务器发ACK信息进行确认

（10）代理服务器将ACK确认消息转发给终端代理B。

（11）主被叫用户之间建立通信连接，开始通话。

（12）代理终端B向代理服务器发送Reinvite消息，SDP的c域等于0,0,0,0。

（13）代理服务器转发此信息给代理终端A。

（14）代理终端A收到Reinvite后回应200OK响应。表示接受会话更改，同事根据协商结果修改会话方式。

（15）代理服务器转发200OK给代理终端B。

（16）代理终端B收到消息后向代理服务器发送ACK消息进行确认。

（17）代理服务器将ACK确认消息转发到代理终端A。

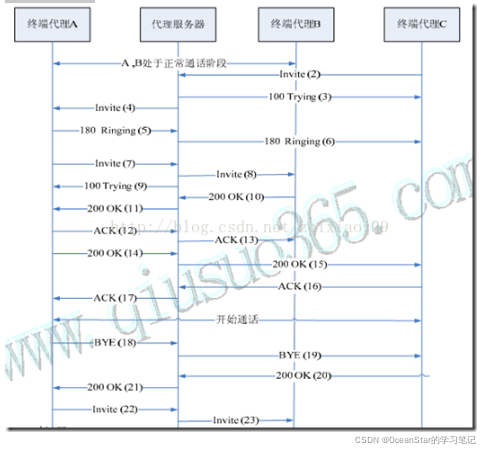

l、呼叫等待：

（1）AB正常通话。

（2）在AB通话的阶段，用户C向A发起呼叫，终端代理C发送Invite消息给代理服务器。

（3）代理服务器向终端C回送100Trying响应，表示呼叫已在处理中。

（4）代理服务器把Invite消息转发给A。

（5）用户A振铃，并且终端A向代理服务器发送180Ring响应。

（6）代理服务器向终端C转发该响应信息。

（7）用户A按下呼叫保持键，代理终端A向代理服务器发送Invite消息，请求与代理终端C呼叫保持。

（8）代理服务器转发此消息给终端代理B。

（9）代理服务器向终端A回送100Trying响应，表示呼叫已在处理中。

（10）终端B收到呼叫保持请求后，发送200OK给代理服务器，表示接受呼叫保持。

（11）代理服务器转发200OK响应给终端代理A。

（12）代理终端A收到消息后向代理服务器发送ACK消息进行确认。

（13）代理服务器将ACK确认消息转发到代理终端B。

（14）终端代理A发送200OK给代理服务器，表示接受C的呼叫。

（15）代理服务器转发200OK给终端代理C。

（16）终端代理C向代理服务器回送ACK确认。

（17）代理服务器向代理终端A转发收到的ACK确认。

A、C之间开始通话。

（18）用户A挂机，终端代理A向代理服务器发送Bye请求消息。

（19）代理服务器转发Bye消息给终端代理B。

（20）终端代理C发送200OK给代理服务器，表示接受请求。

（21）代理服务器转发200OK响应给终端代理A。

（22）终端代理C重新发送Invite请求给代理服务器，请求和终端代理B恢复通话。

（23）代理服务器向代理终端B转发收到的Invite请求。

SIP协议与P2P协议结合

SIP协议高度依赖Internet环境和服务器，如断网或者服务器崩溃的情况，即使同一个局域网的SIP终端也无法通信，除此之外大规模的UA设备都使用服务端通信将极大的消耗服务带宽资源。一般的处理方案是引入P2P等技术形成优势互补。解决以下3个问题：

• SIP对服务器、网络依赖高的问题
• P2P的NAT穿透问题
• 客户端移动性的问题

真实的通信场景下还要考虑网络抖动、延迟条件下的可靠通信

参考

• 语音业务VOIP开发之SIP协议篇（一） —— SIP基本场景分析
• SIP协议-02 原理讲解
