5G室分设备之间的连线主要有馈线、网线、光电混合缆、光纤四种:
种类 | 位置 | 说明 |
馈线 | 连接pRRU和天线 | RRU-天线之间一般是RRU-跳线-馈线-跳线-天线;现在一般RRU上塔靠近天面,就是RRU-跳线-天线。 |
网线 | 连接pRRU和RHUB | 使用CAT6A屏蔽线最大拉远距离100m |
光电混合缆 | 连接pRRU和RHUB | 最大拉远距离200m |
光纤 | 连接RHUB/RRU和BBU |
5G网络可选用的网线的分类如下:
种类 | 标识 | 峰值速率 | 说明 |
六类线 | CAT6 | 1Gbps | 适用于家宽100-300MB的网络,甚至用在千兆网上也没有问题 |
超六类线 | CAT6A | 10Gbps | 比六类网线更快,适用于家庭安装的千兆宽带 |
七类线 | CAT7 | 10Gbps | 对于电磁干扰比较厉害的地方建议使用,或者网吧,大型办公场所 |

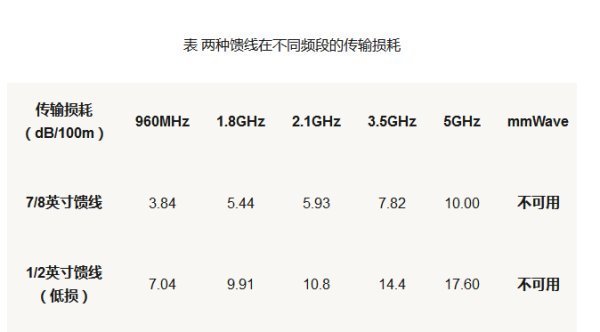

关于馈线:
- 材质:馈线常见的内芯材质有纯铜的,也有铜包铝。
- 1/2馈线:细软,10米以下,也叫跳线?(3米),适合短距离传输,一般用于室内走线
- 7/8馈线:粗硬,适合长距离传输,一般用于室外走线

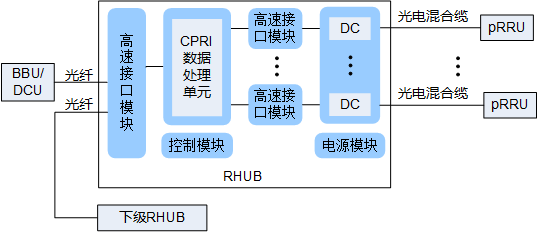

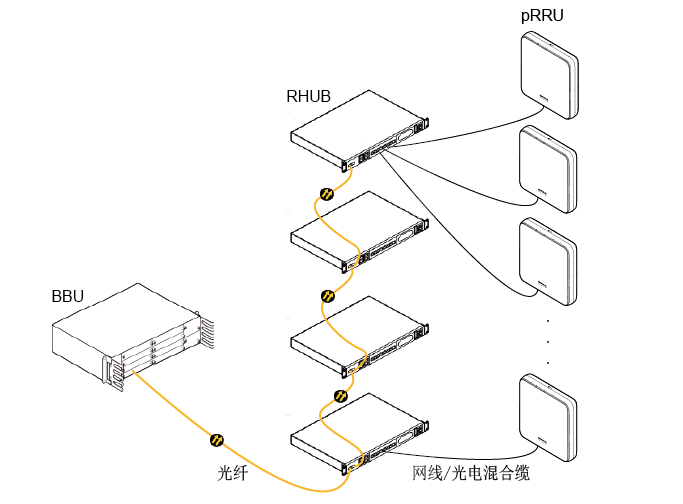

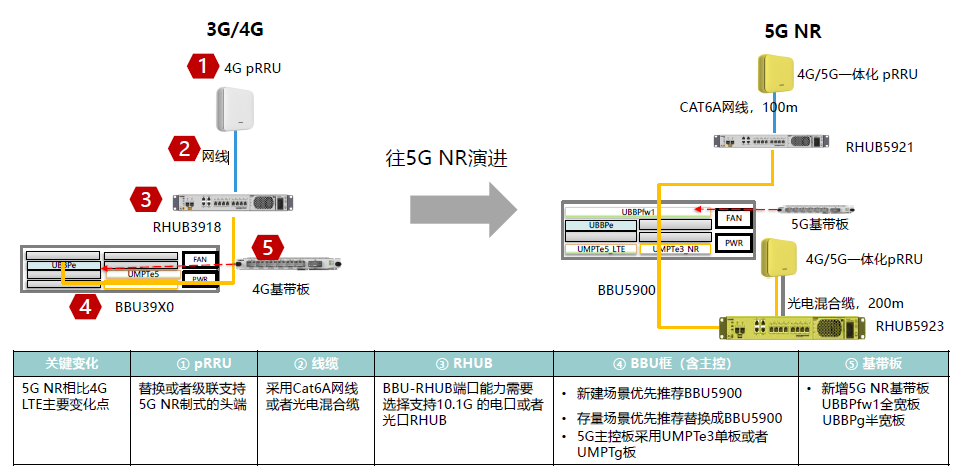

设备间连线参考图片:
