eNSP基础实验

一.实验要求

1.学校内部的HTTP客户端可以正常通过域名www.baidu.com访问到白度网络中的HTTP服务器;

2.学校网络内部网段基于192.168.1.0/24划分,PC1可以正常访问3.3.3.0/24网段，但是Pc2不允许;

3.学校内部路由使用静志路由，R1和R2之间两条链路进行浮动静态路由;

4.运营商网络内部使用动态路由协议;

5.AR1可以被telnet远程控制。

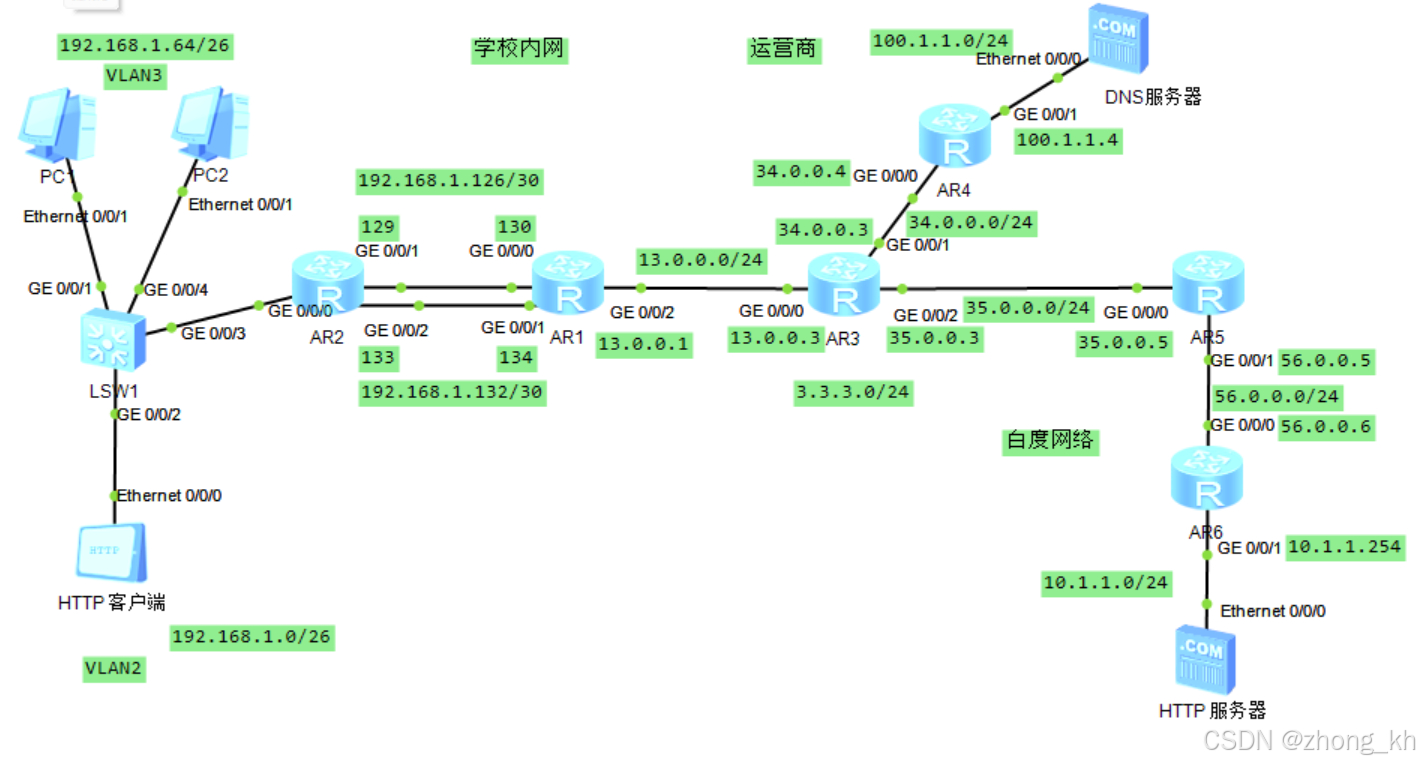

二.网络拓扑分析

- 学校网络部分：

- 存在VLAN 2和VLAN 3，VLAN 2中有HTTP客户端，VLAN 3中有PC1和PC2。网络设备包括接入层交换机LSW1，以及路由器AR2和AR1。学校内部网段基于192.168.1.0/24划分，需要对不同VLAN和设备进行IP地址分配等配置，以实现内部通信。

- 学校内部路由使用静态路由，且AR1和AR2之间两条链路进行浮动静态路由配置。这意味着要配置不同优先级的静态路由，主链路路由优先级高，备用链路路由优先级低，当主链路故障时，备用链路启用。

- 运营商网络部分：

- 包含路由器AR3、AR4和AR5，运营商网络内部使用动态路由协议。需要在运营商网络的路由器上配置相应的动态路由协议，使网络可达。

- 百度网络部分：

- 有路由器AR6和HTTP服务器，学校内部的HTTP客户端要能通过域名www.baidu.com访问到百度网络中的HTTP服务器，需要配置DNS解析以及正确的路由。

三.具体步骤

#按图配置ip

- LSW1交换机配置：

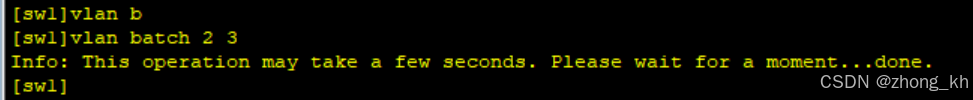

- 创建VLAN 2和VLAN 3

- 将端口划分到相应VLAN

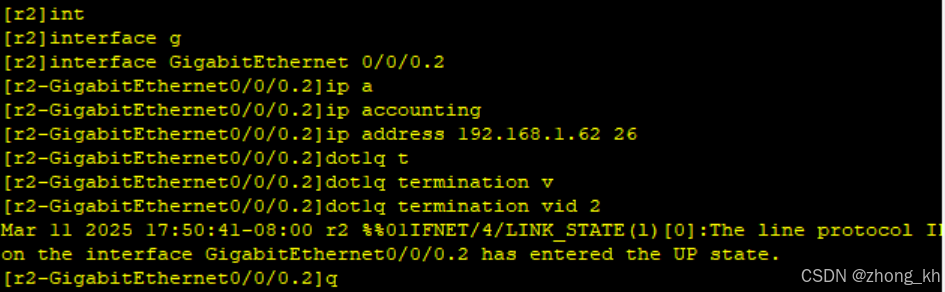

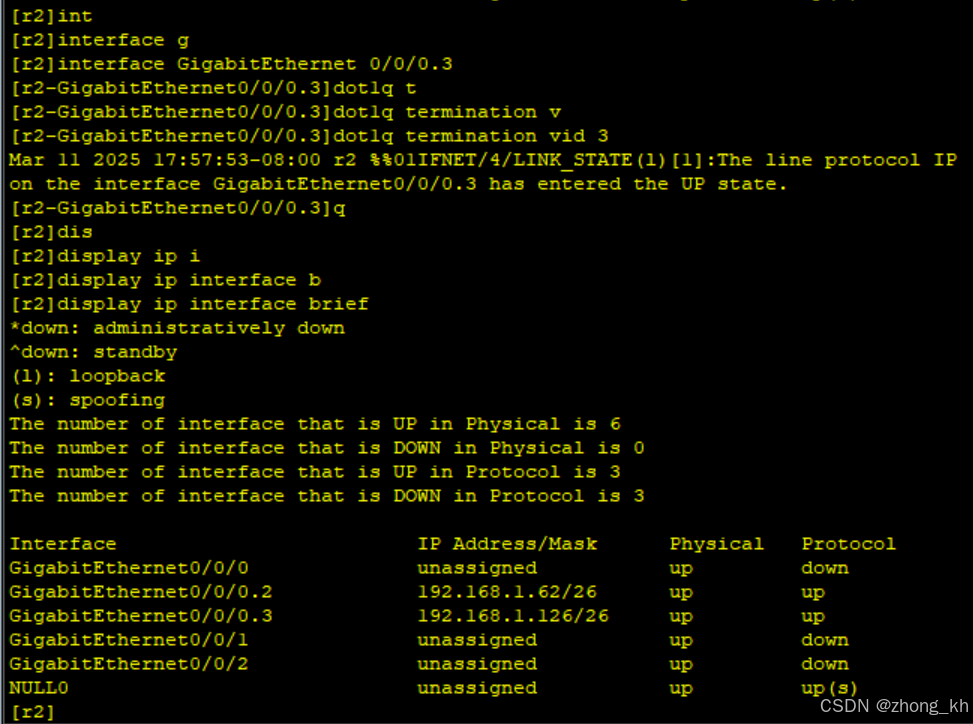

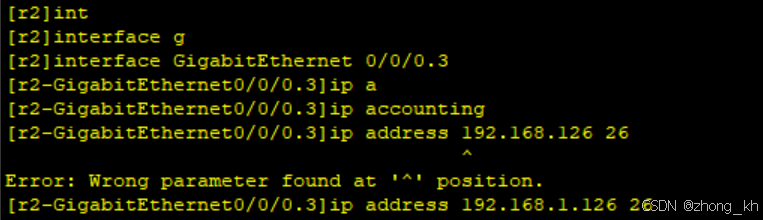

在AR2上创建两个子接口处理相应vlan信息

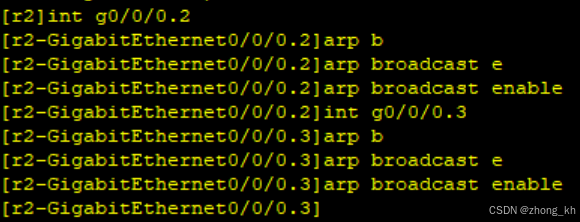

激活arp，允许子接口主动向外发送ARP广播报文

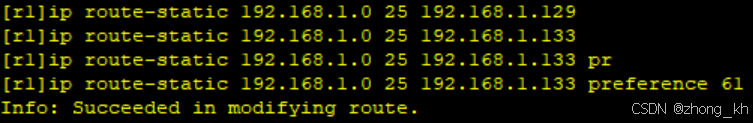

在AR1上写浮动静态路由

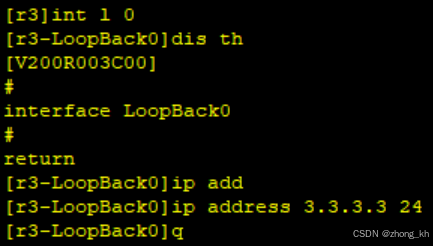

在AR3上写3.3.3.3环回

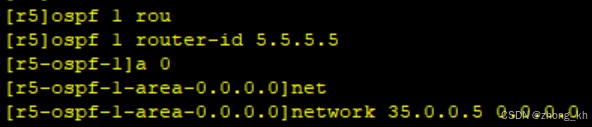

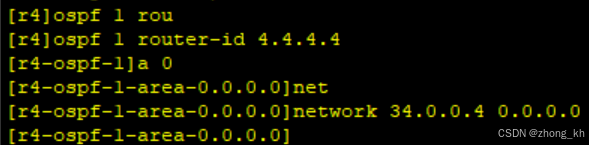

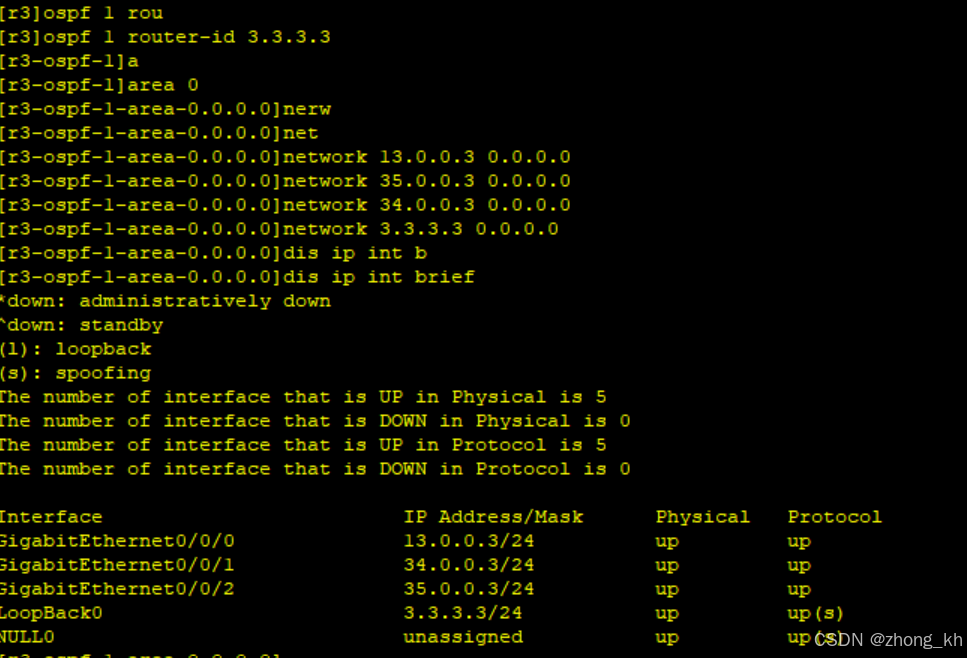

在AR3,AR4,AR5上写ospf(动态路由协议)

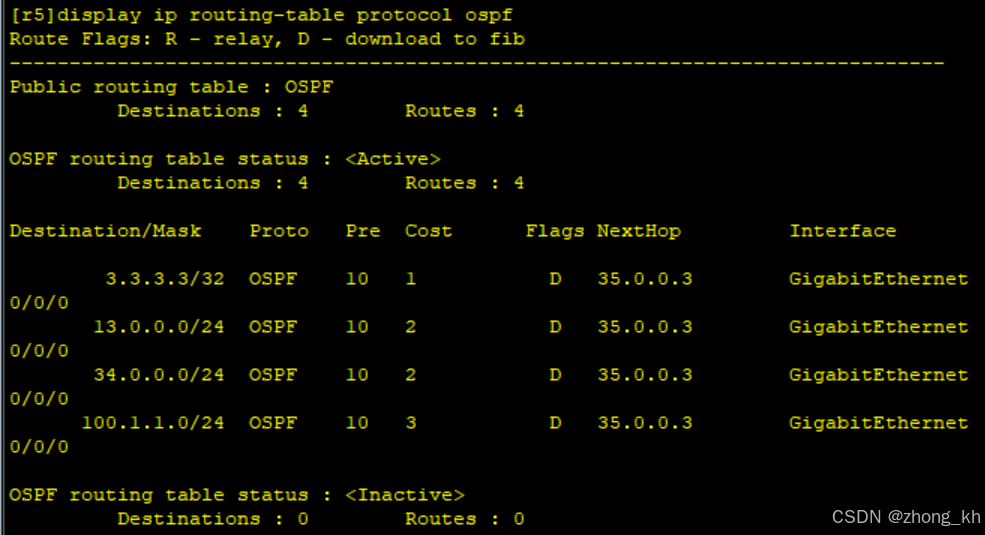

#display ip routing-table protocol ospf     在AR5上可查询到4个网段：

在AR1，AR2上写缺省路由

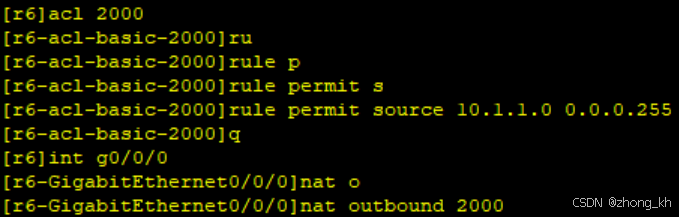

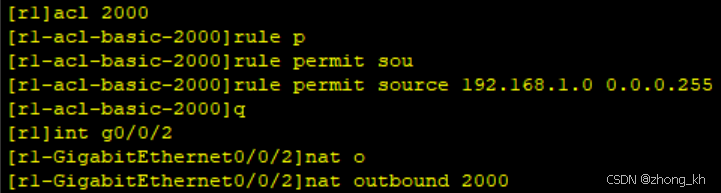

使用nat地址转换，将私网ip 转换成公网ip

在AR1的g0/0/2接口上：

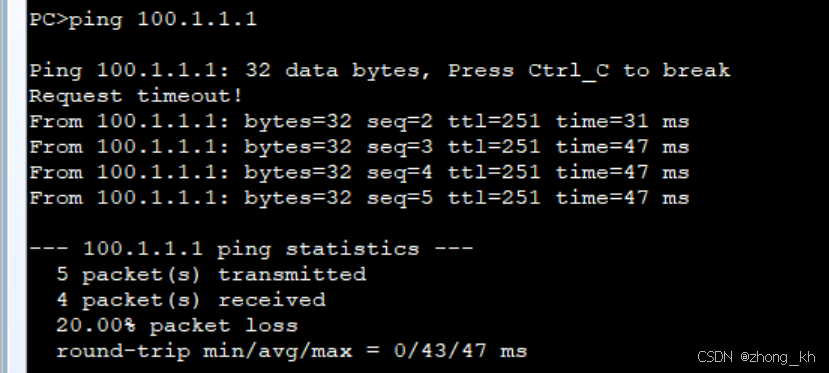

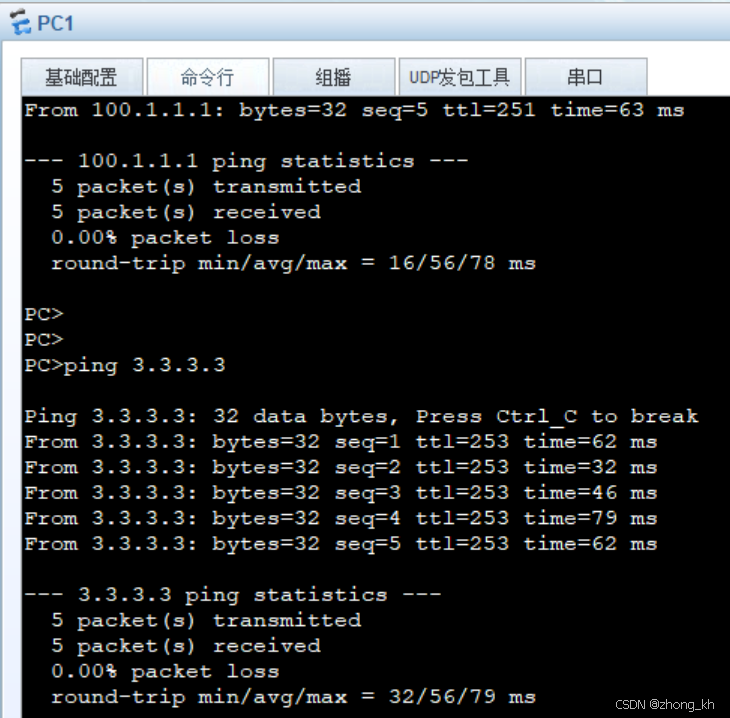

用PC1访问100.1.1.1

访问成功

在AR6上写缺省路由

在AR6的g0/0/0接口上：

用HTTP服务器访问100.1.1.1

访问成功

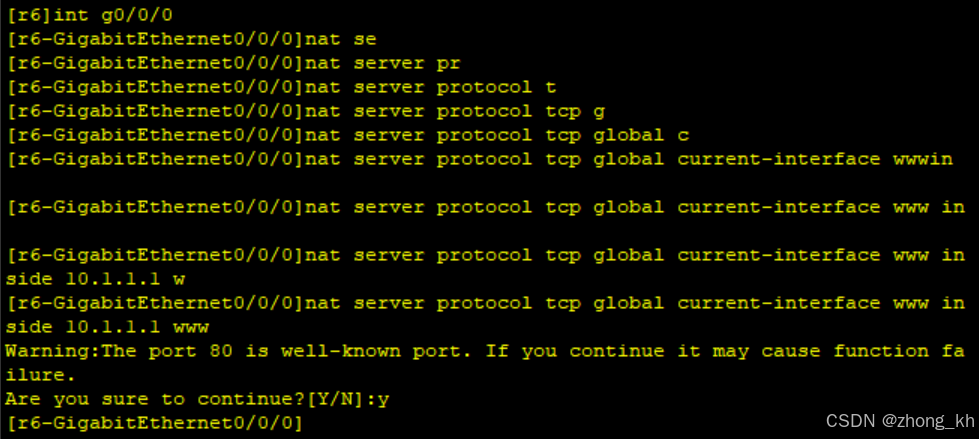

端口映射：

HTTP服务器和客户端可以正常访问

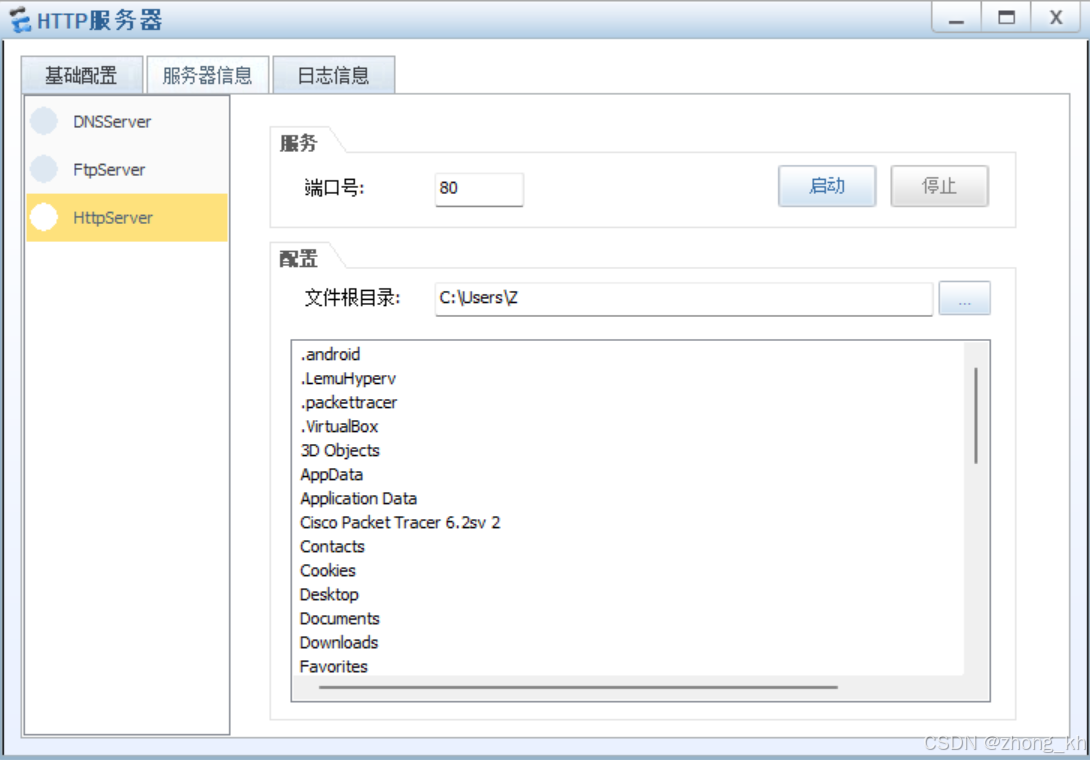

（随便选择一个根目录）

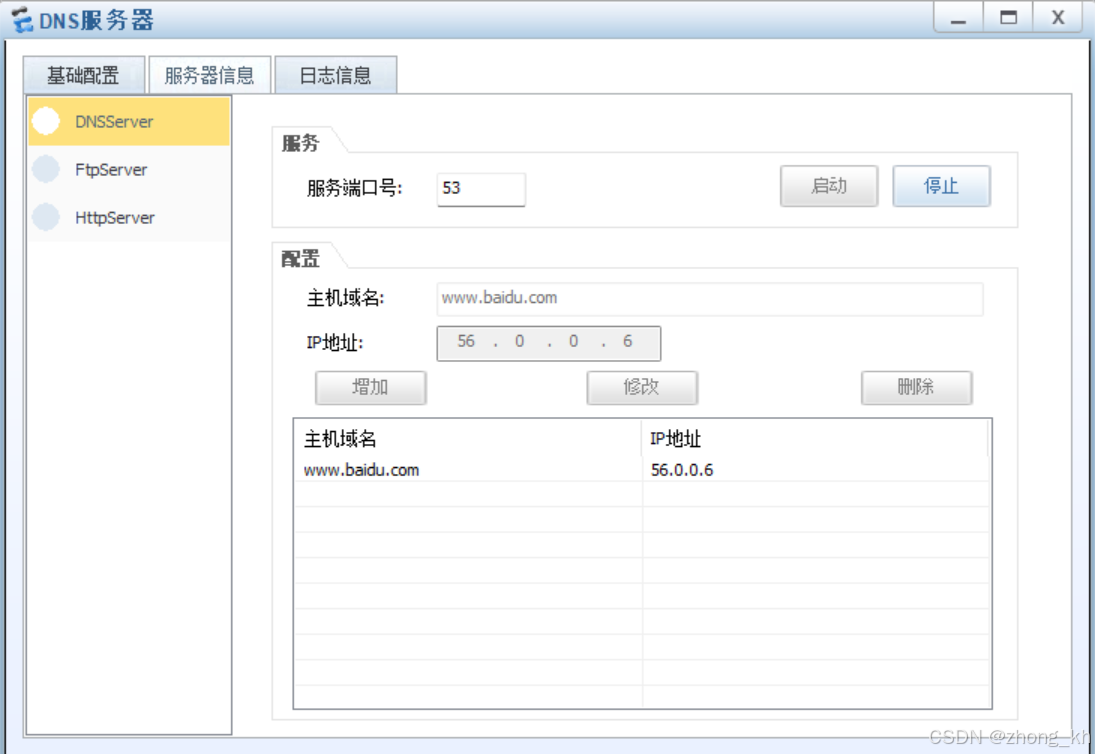

配置DNS服务器（增加过后启动）

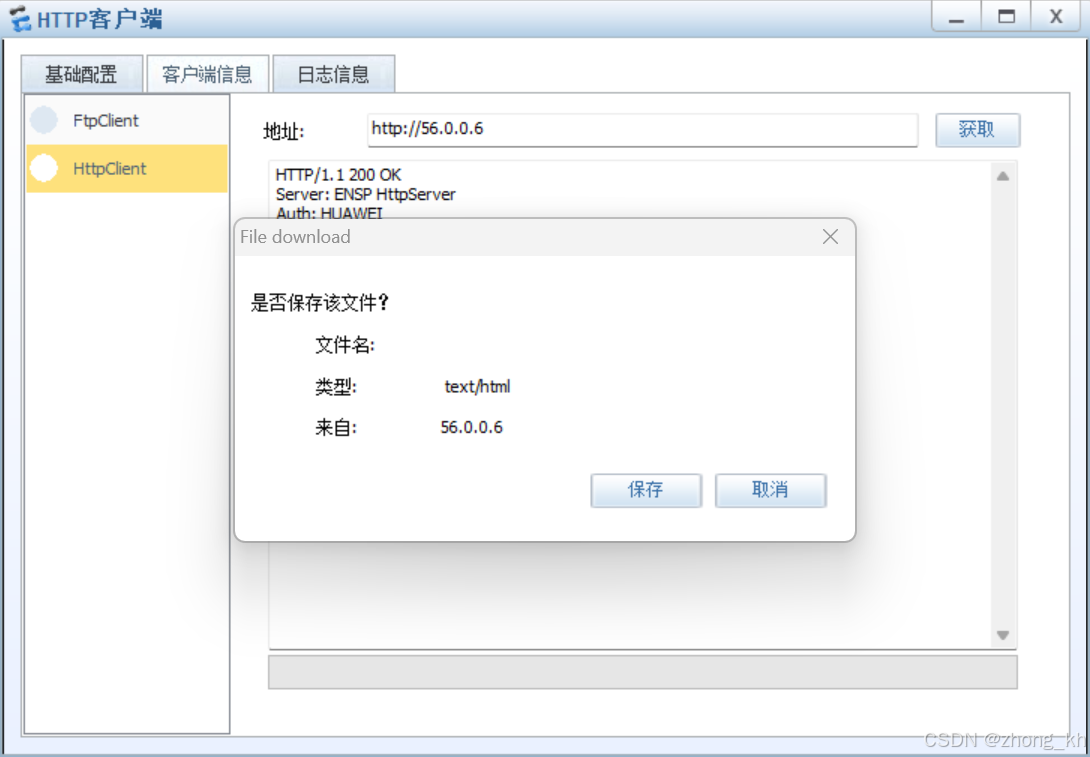

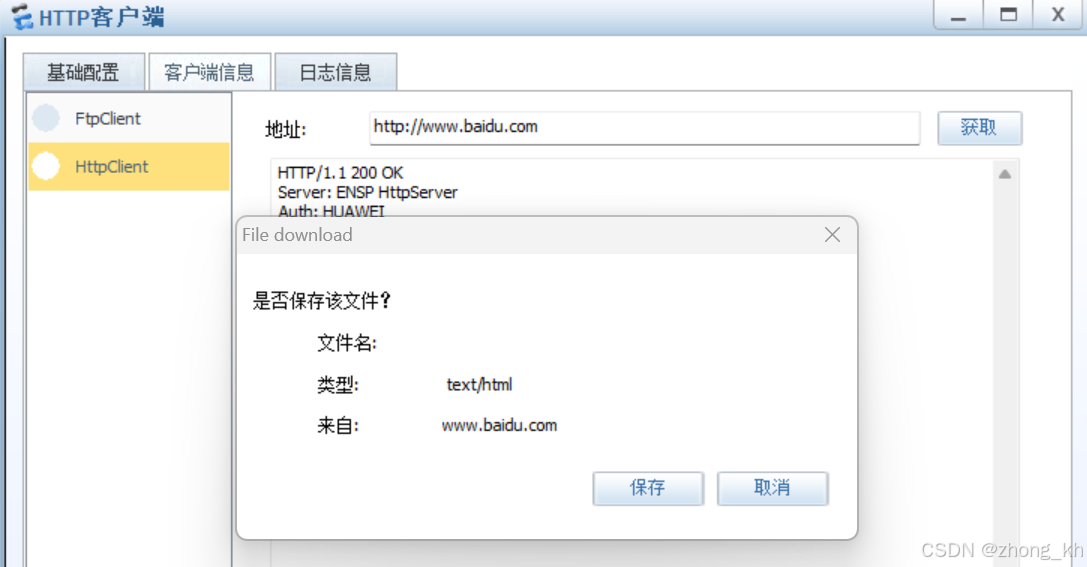

HTTP客户端：

（HTTP客户端可以正常通过域名www.baidu.com访问到白度网络中的HTTP服务器）

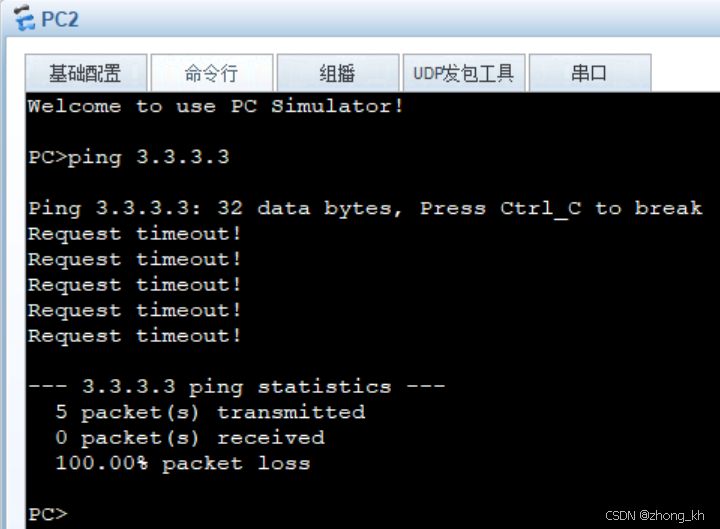

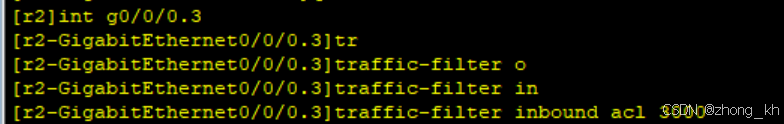

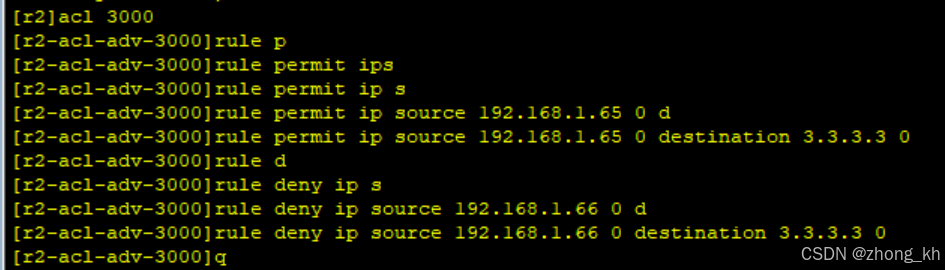

PC1可以正常访问3.3.3.0/24网段，但是Pc2不允许

验证：

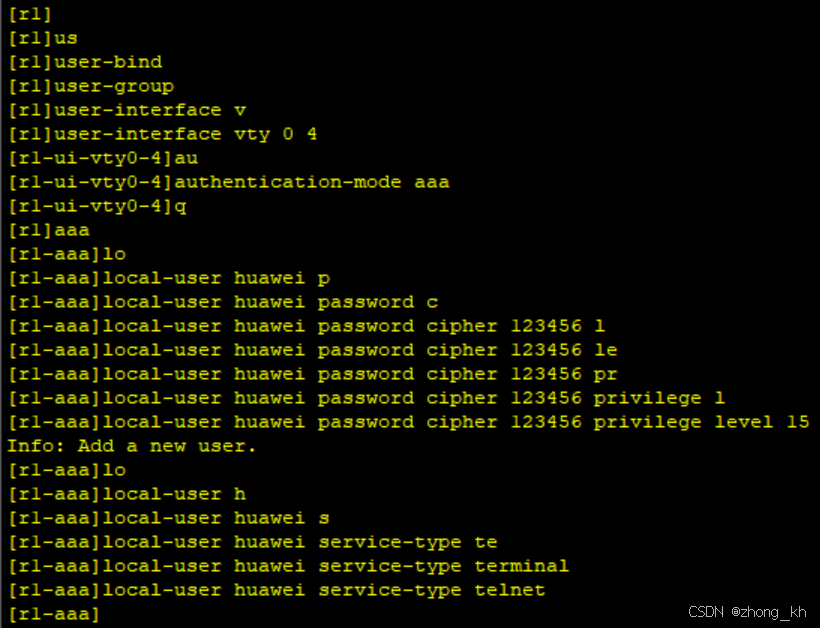

AR1可以被telnet远程控制

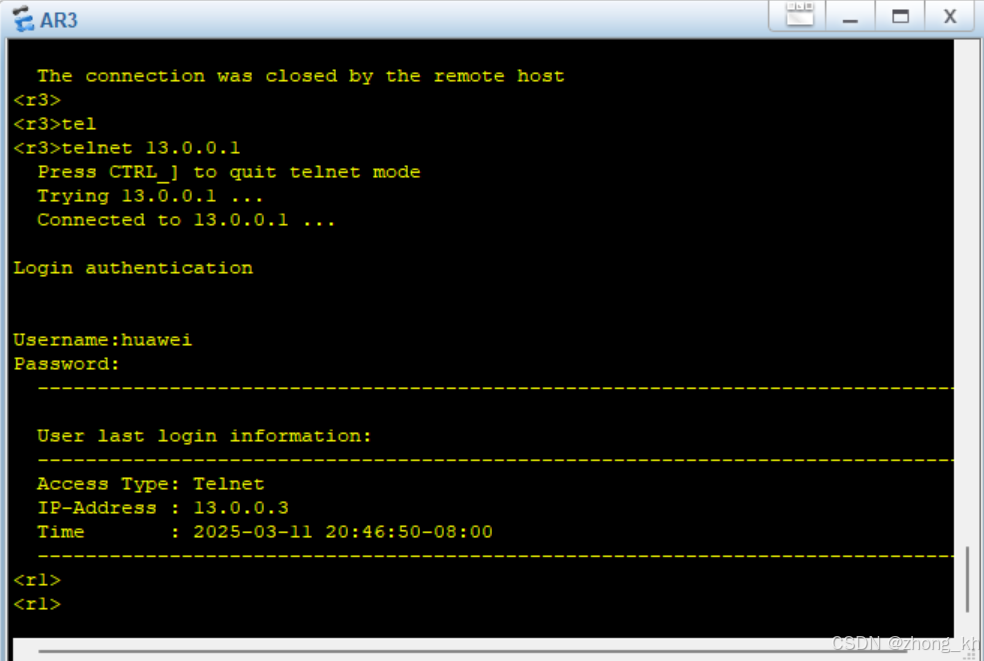

在AR3上用telnet远程控制AR1

四.实验心得

通过以上配置步骤，完成了网络拓扑中各项需求的实现，包括学校内部网络的VLAN划分与通信、静态路由和浮动静态路由配置、运营商网络的动态路由配置、telnet远程控制、HTTP客户端访问百度网络以及PC1和PC2对特定网段访问权限的控制。

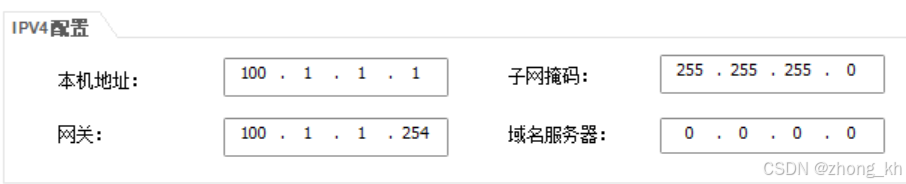

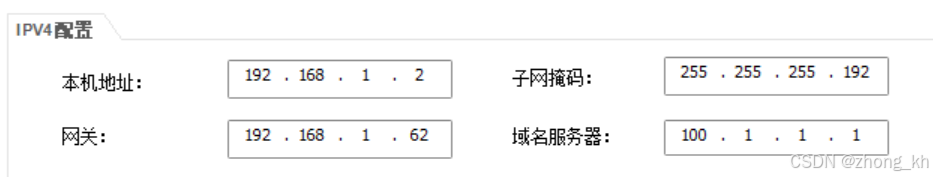

注：PC1，PC2，HTTP客户端 服务器，DNS服务器 的基础配置

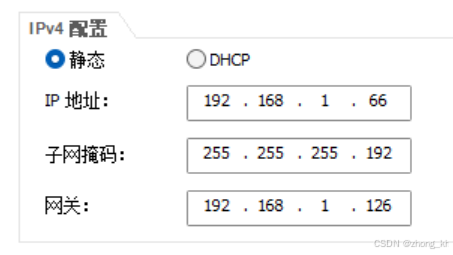

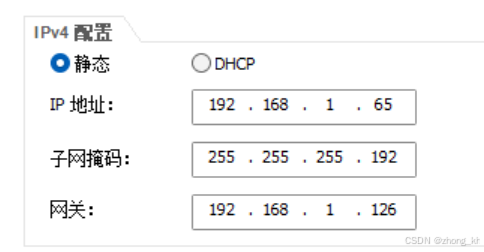

PC1：

PC2：

HTTP客户端：

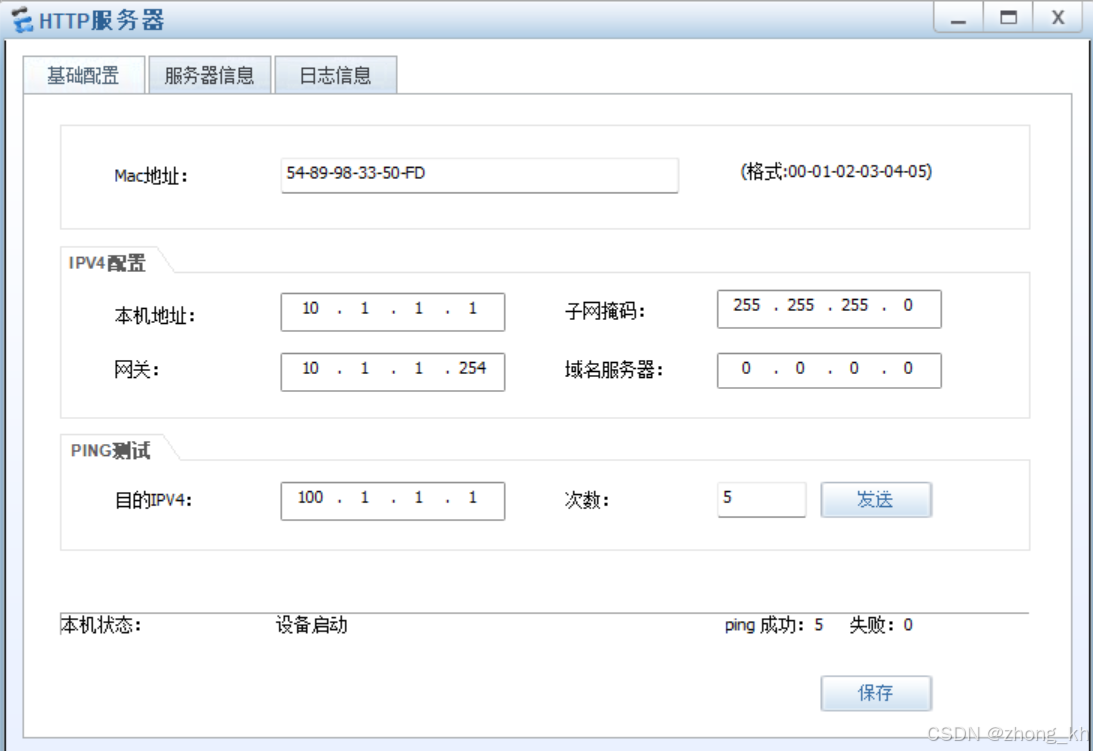

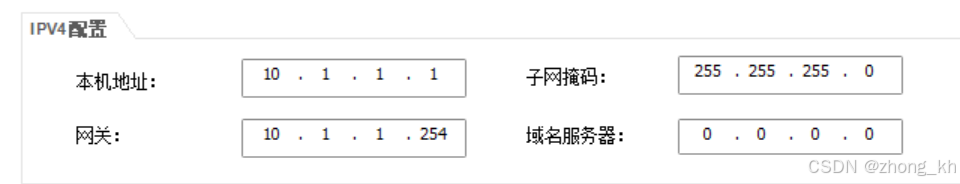

HTTP服务器：
