BGP基本配置

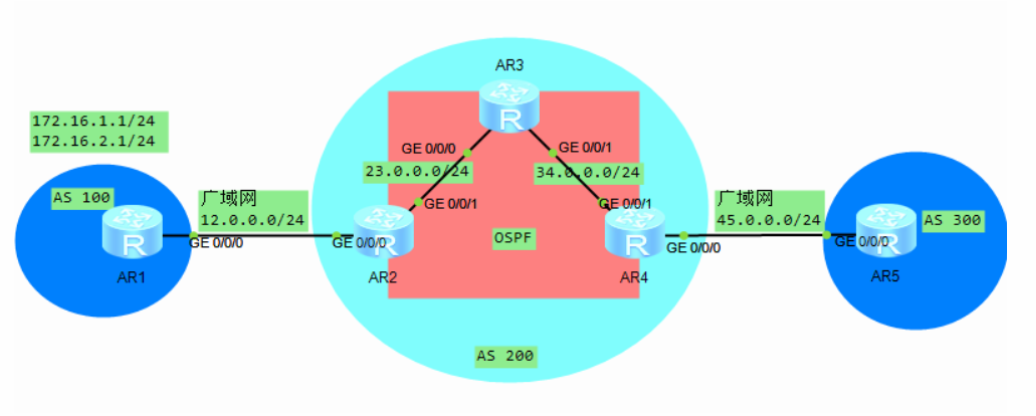

完成上图内容，要求五台路由器的环回地址均可以相互访问

需求分析：

网络连通性需求

目标是实现五台路由器（AR1 - AR5）的环回地址相互访问。环回地址通常用于设备的管理、测试及作为路由的逻辑端点 。这意味着要确保数据包能在不同自治系统（AS 100、AS 200、AS 300）间，以及 AS 200 内部通过合理的路由协议转发，到达各路由器的环回地址。

路由协议需求

- AS 200 内部：使用 OSPF 协议。OSPF 是链路状态路由协议，能快速收敛，适合在 AS 内部计算最短路径，用于在 AR2、AR3、AR4 之间交换路由信息，使它们知晓 AS 200 内部的网络拓扑和可达路径。

- 不同 AS 间：需配置 BGP 协议。BGP 是外部网关协议，用于在不同自治系统间交换路由信息，可确保 AS 100、AS 200、AS 300 之间能相互通告各自网络的可达性，让数据包能跨自治系统到达目标环回地址。

接口配置需求

各路由器的物理接口需配置正确的 IP 地址和子网掩码，保证相邻路由器间链路层的连通性，为上层路由协议运行和数据包转发提供基础。同时，环回接口也需配置 IP 地址，作为路由可达性的目标端点。

具体步骤：

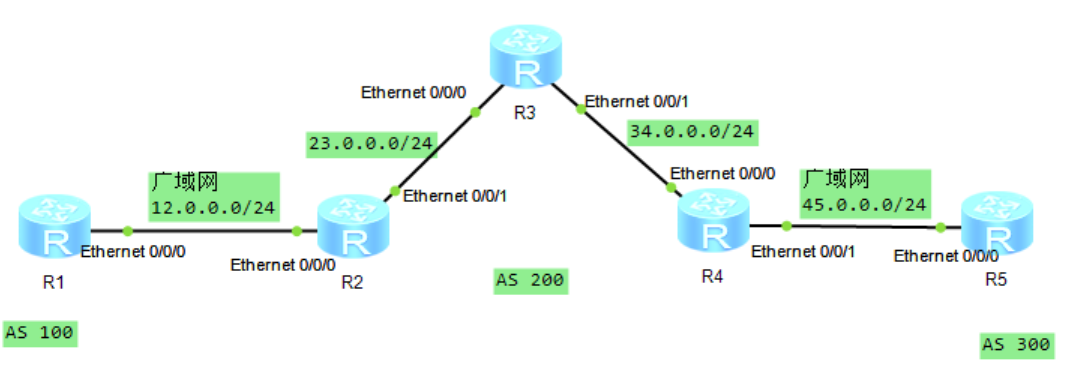

一.按图配置接口IP地址（这里用router做）

R1：

[r1]interface LoopBack0

[r1-LoopBack0]ip address 1.1.1.1 32

R2：

[r2]interface LoopBack0

[r2-LoopBack0]ip address 2.2.2.2 32

R3：

[r3]interface LoopBack 0

[r3-LoopBack0]ip address 3.3.3.3 32

R4：

[r4]interface LoopBack 0

[r4-LoopBack0]ip address 4.4.4.4 32

R5：

[r5]interface LoopBack 0

[r5-LoopBack0]ip address 5.5.5.5 32

二.配置OSPF（AS 200 内）

R2:
[r2-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.255

[r2-ospf-1-area-0.0.0.0]network 23.0.0.0 0.0.0.255

[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

R3：

[r3-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 23.0.0.0 0.0.0.255

[r3-ospf-1-area-0.0.0.0]network  3.3.3.3 0.0.0.0

R4：

[r4-ospf-1-area-0.0.0.0]network 45.0.0.0 0.0.0.255

[r4-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255

[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0

三.配置BGP（不同 AS 间）

R1:

[r1]bgp 100
[r1-bgp]router - id 1.1.1.1
[r1-bgp]peer 12.0.0.2 as-number 200
[r1-bgp]network 1.1.1.1 32

R2：

[r2]bgp 200

[r2-bgp]router-id 2.2.2.2

[r2-bgp]peer 12.0.0.1 as-number 100

[r2-bgp]peer 3.3.3.3 as-number 200

[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0

[r2-bgp]peer 3.3.3.3 next-hop-local

[r2-bgp]peer 45.0.0.4 as - number 300

[r2-bgp]peer 4.4.4.4 next-hop-local

[r2-bgp]network 2.2.2.2 32
[r2-bgp]import-route ospf 1

R3：

[r3]bgp 200

[r3-bgp]router-id 3.3.3.3

[r3-bgp]peer 2.2.2.2 as-number 200

[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0

[r3-bgp]peer 34.0.0.4 as - number 200

[r3-bgp]network 3.3.3.3 32
[r3-bgp]import - route ospf 1

R4:

[r4]ip route-static 5.5.5.5 32 45.0.0.5

[r4]bgp 200

[r4-bgp]router-id 4.4.4.4

[r4-bgp]peer 5.5.5.5 as-number 300

[r4-bgp]peer 5.5.5.5 connect-interface LoopBack 0

[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2

[r4-bgp]peer 34.0.0.3 as-number 200
[r4-bgp]network 4.4.4.4 32

[r4-bgp]import-route ospf 1

[r4-bgp]peer 2.2.2.2 next-hop-local

[r4-bgp]peer 3.3.3.3 next-hop-local

R5:

[r5]ip route-static 4.4.4.4 32 45.0.0.4

[r5]bgp 300

[r5-bgp]router-id 5.5.5.5

[r5-bgp]peer 4.4.4.4 as-number 200

[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2

[r5-bgp]network 5.5.5.5 32

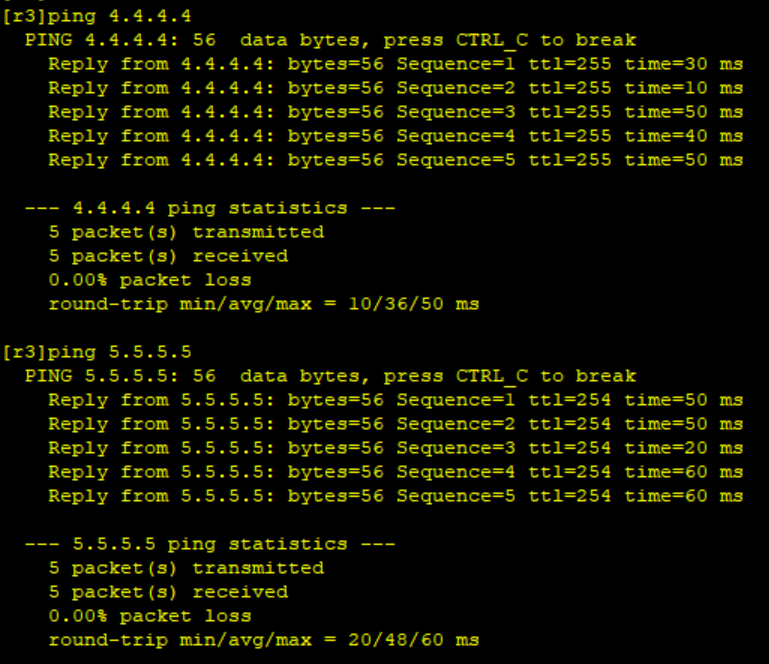

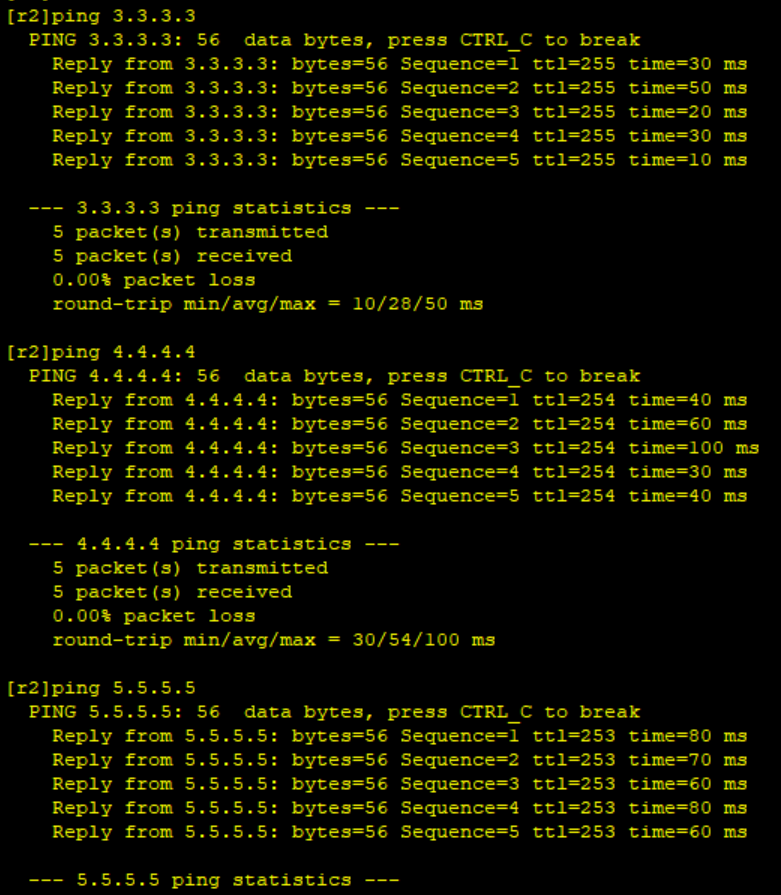

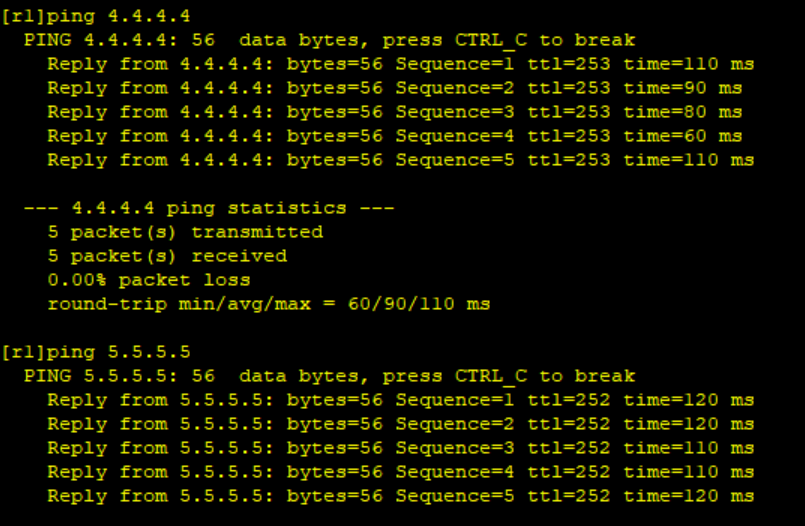

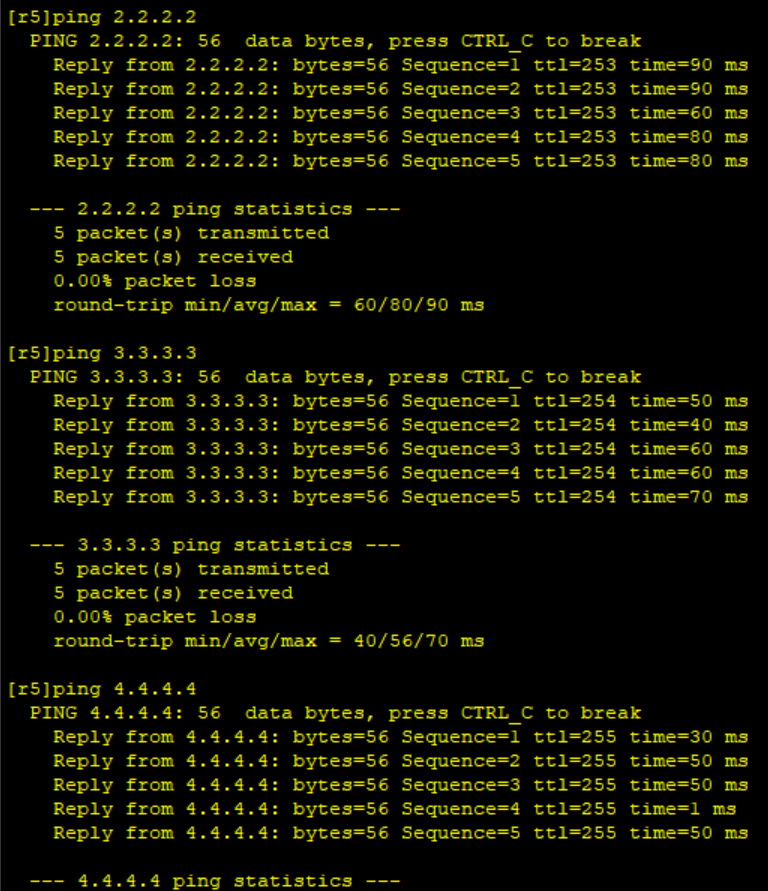

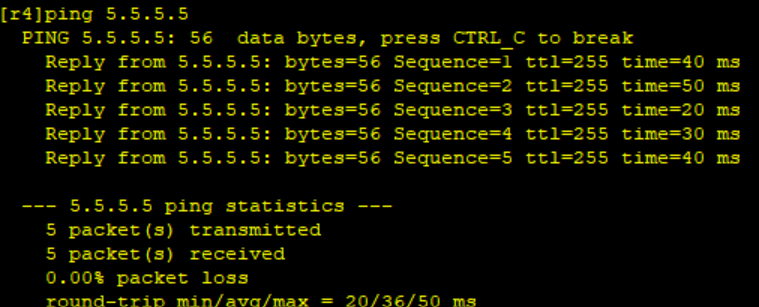

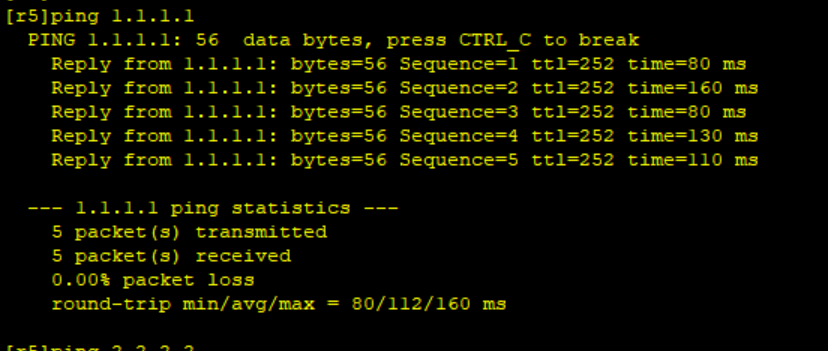

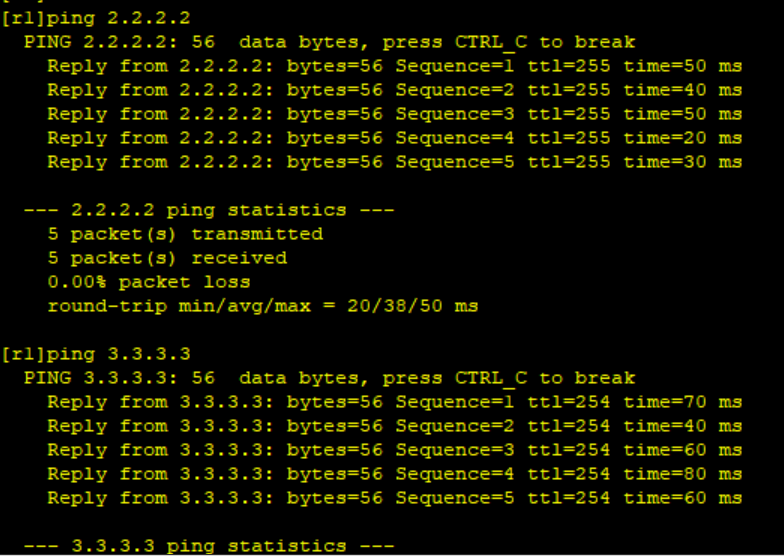

验证：

实验感悟：

通过本次实验，对复杂网络拓扑结构有了更直观认识。看到不同自治系统（AS）通过路由器互联，清晰理解了 AS 边界划分以及内部与外部路由协议的应用场景。OSPF 在 AS 200 内部高效传递链路状态信息，构建起内部网络地图；BGP 则在不同 AS 间搭建起沟通桥梁，负责通告网络可达性。这让我明白每种协议都有其独特使命，协同工作才能保障网络互联互通。

实践操作提升动手能力

实际配置过程中，从接口 IP 地址设置到路由协议参数调整，每一步都充满挑战。反复检查配置命令，排查因细微错误导致的连通性故障，深刻体会到网络配置的严谨性。比如 BGP 邻居配置时，AS 号错误就无法建立邻居关系，这促使我更加注重细节，也提升了故障排查和解决问题的能力。
