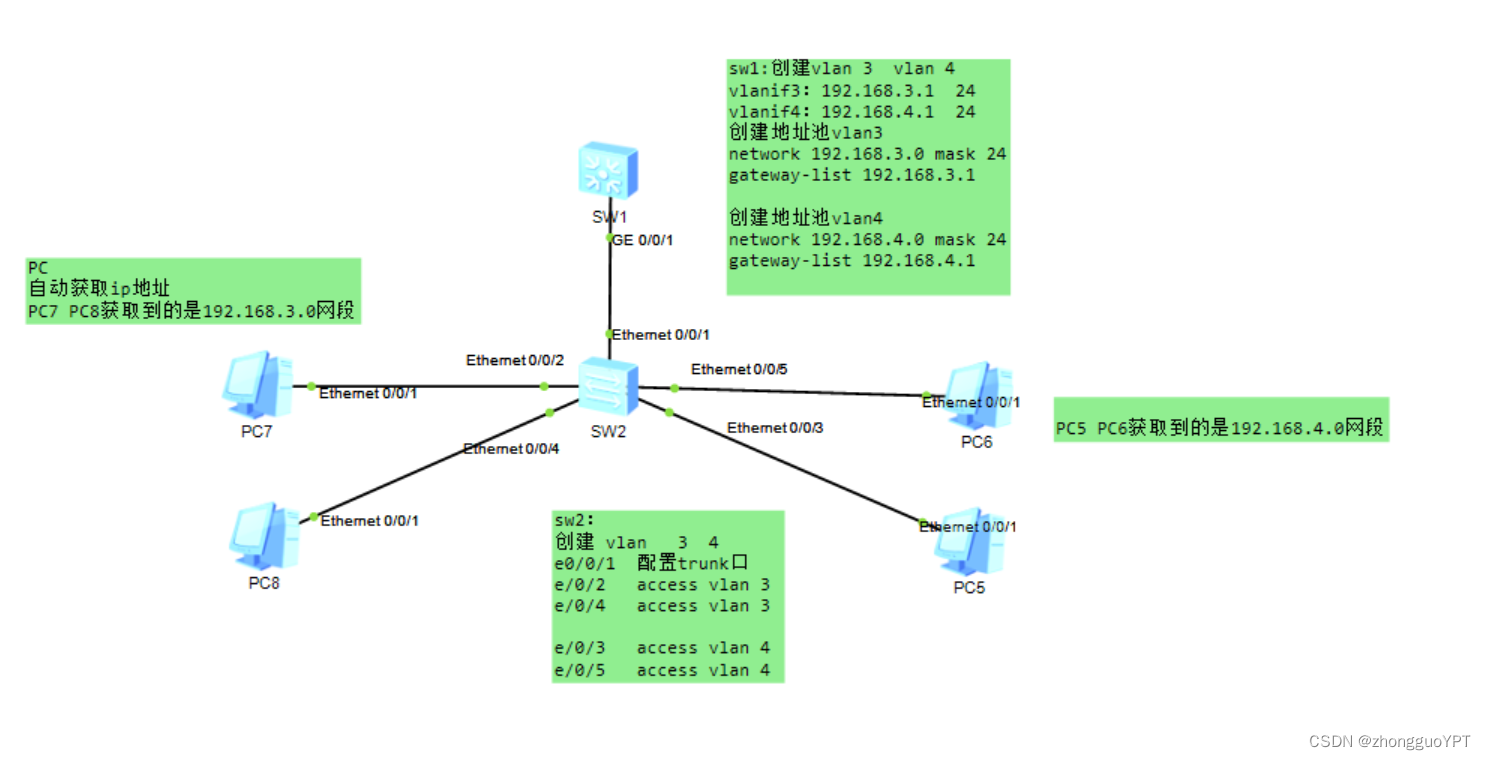

【无标题】eNSP 配置2个DHCP地址池

 一、配置SW1

<Huawei>sys

[name sw1]sys sw1               ：修改交换机名称

[sw1]VLAN b 3 4                      ：批量创建VLAN 3   4

[sw1]dhcp enable               :开启dhcp服务

创建地址池1

[sw1]ip pool vlan3            ：创建地址池vlan3

[sw1-ip-pool-vlan3]network 192.168.3.0 mask 24          ：设置网段和子网掩码

[sw1-ip-pool-vlan3]gateway-list 192.168.3.1             ：设置网关，和vlanif3   IP地址相同

[sw1]int vlan 3                                         ：设置vlanif3 地址

[sw1-Vlanif3]ip address 192.168.3.1 24

[sw1-Vlanif3]dhcp select global               ：dhcp全局启用

创建地址池2

[sw1]ip pool vlan4        ：创建地址池vlan4

[sw1-ip-pool-vlan4]network 192.168.4.0 mask 24

[sw1-ip-pool-vlan4]gateway-list 192.168.4.1

[sw1]int vlan 4

[sw1-Vlanif4]ip address 192.168.4.1 24

[sw1-Vlanif4]dhcp select global

配置：连接sw2的接口

[sw1]int g0/0/1

[sw1-GigabitEthernet0/0/1]port link-type trunk

[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

二、配置sw2

[Huawei]sys sw2          ：修改交换机名称
[sw2]vlan b 3 4             ：批量创建vlan 3   4

[sw2]int Eth0/0/1              ：进入接口1 连接sw1接口
[sw2-Ethernet0/0/1]port link-ty trunk                     ：交换机接口直接使用trunk

[sw2-Ethernet0/0/1]port trunk allow-pass vlan all

[sw2]int e0/0/02                        ：进入连接pc接口   配置access模式

[sw2-Ethernet0/0/2]port link-type access

[sw2-Ethernet0/0/2]port default vlan 3        ：端口2配置vlan3

[sw2]int e0/0/3

[sw2-Ethernet0/0/3]port link-ty access
[sw2-Ethernet0/0/3]port default vlan 4

[sw2]int e0/0/4

[sw2-Ethernet0/0/4]port link-type access
[sw2-Ethernet0/0/4]port default vlan 3

[sw2-Ethernet0/0/4]int e0/0/5
[sw2-Ethernet0/0/5]port link-type access
[sw2-Ethernet0/0/5]port default vlan 4

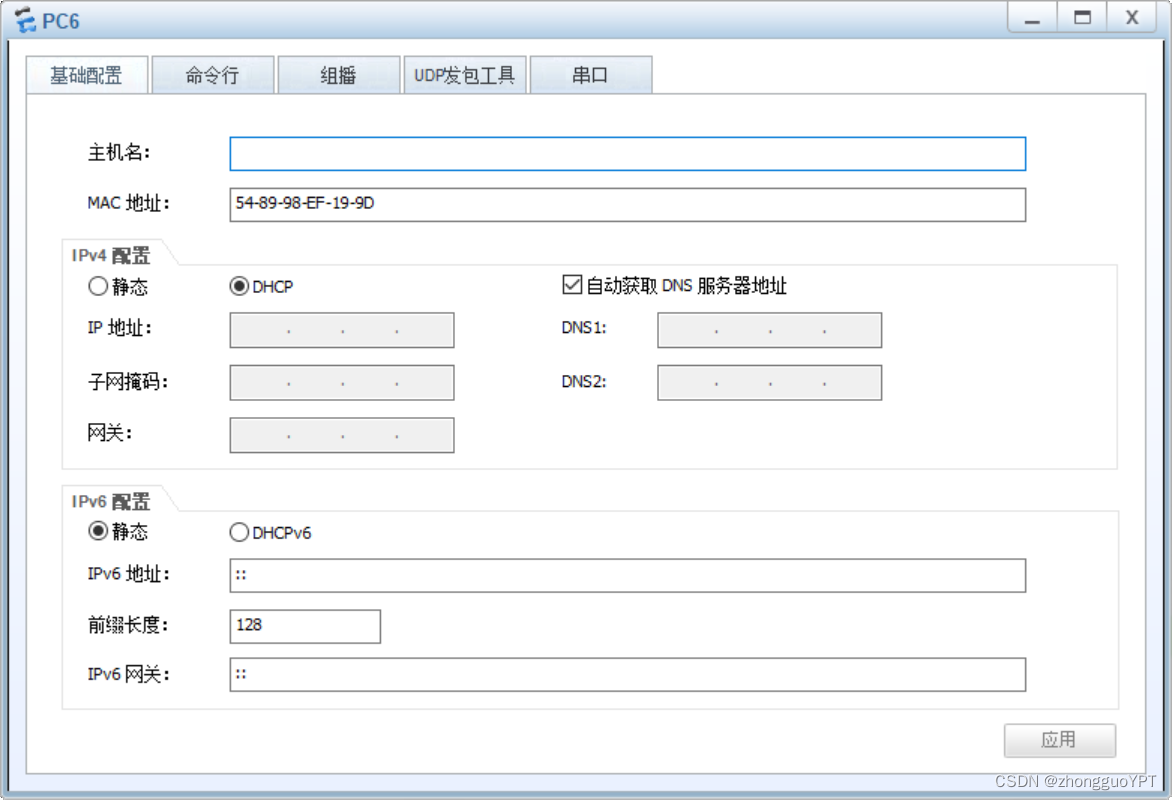

pc选用dhcp

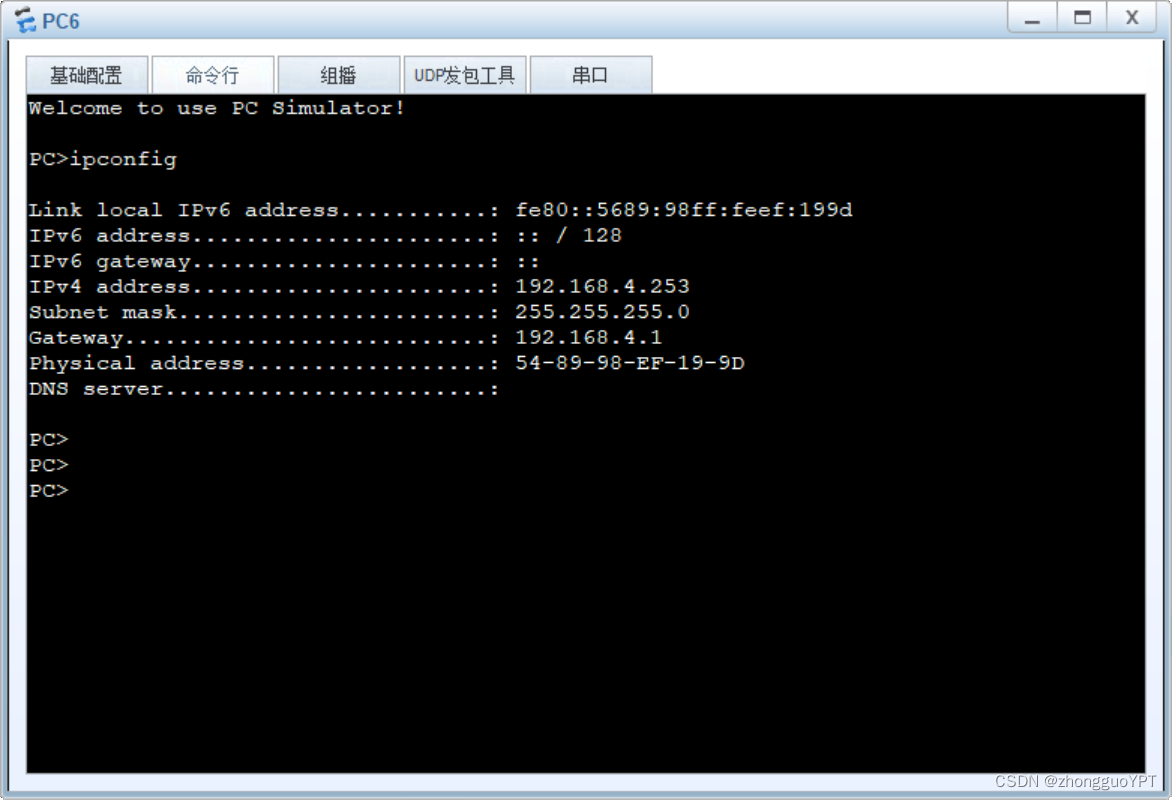

端口在vlan4里面的获取的是vlan4的地址192.168.4.X

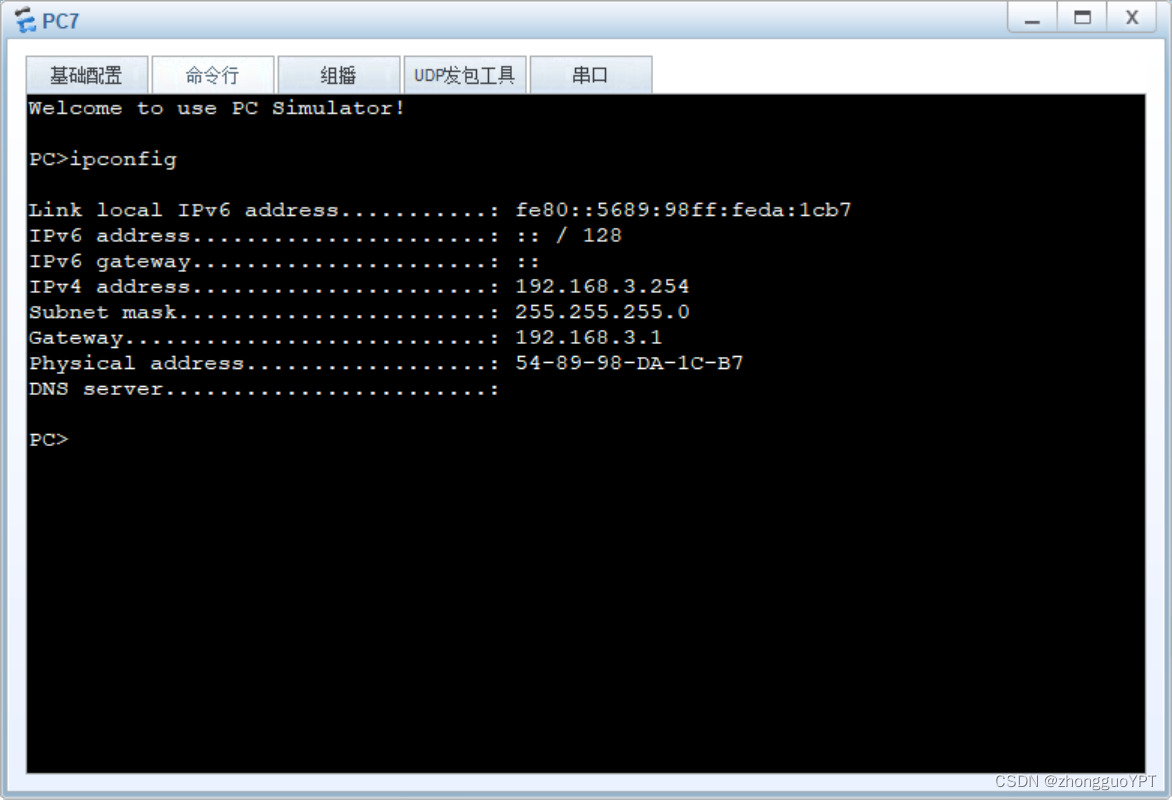

端口在vlan3里面的获取的是vlan3的地址192.168.3.X



结束，谢谢。
